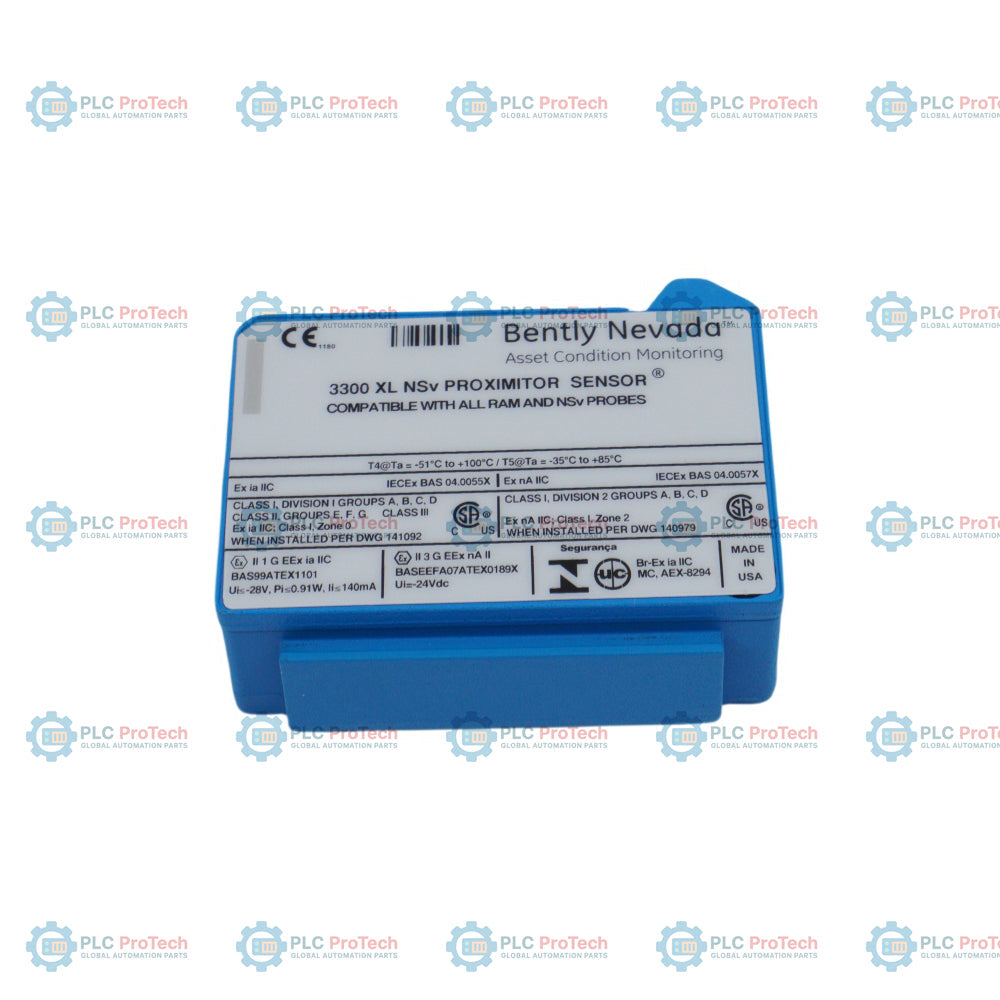

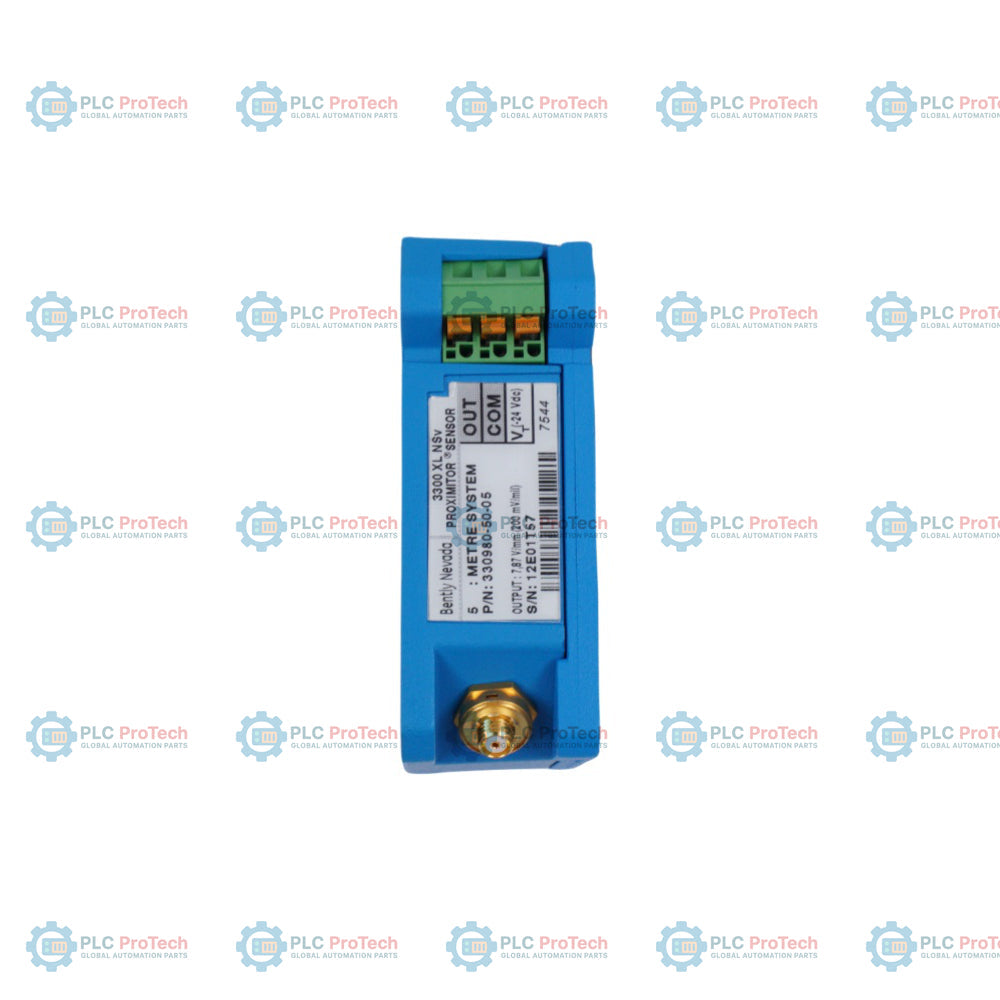

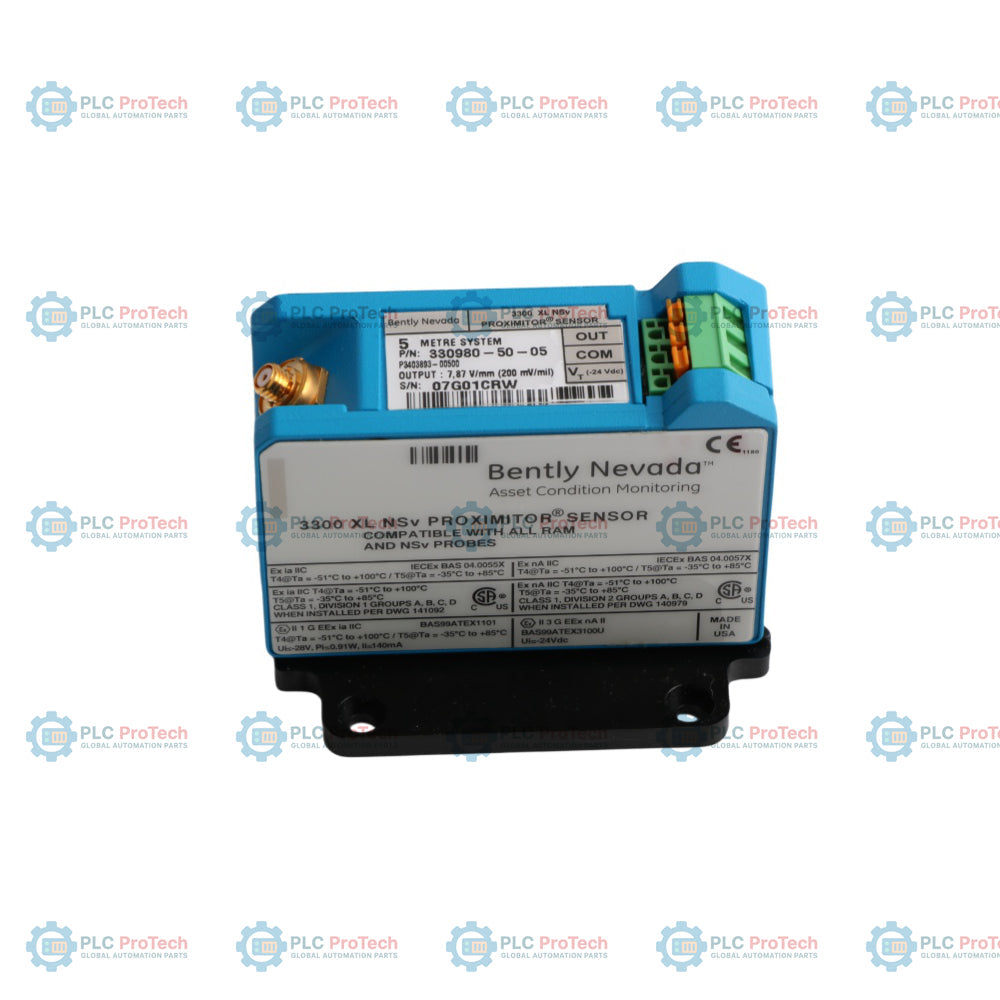

حسگر مجاورتی‌سنج Bently Nevada 330980-50-05 3300 XL NSv

زمینه سامانه و مهندسی

Bently Nevada 330980-50-05 یک ماژول پایدار و فعالِ شرطی‌سازی سیگنال فرکانس رادیویی (RF) است که به‌عنوان موتور پردازش اصلی سامانه مبدل مجاورت 3300 XL NSv طراحی شده است. زیرسری NSv (نمای جانبی باریک) به‌طور خاص در تجهیزات دارای یاتاقان‌های روغن‌فیلمی استفاده می‌شود؛ جایی که فضای نصب محدود، شفت‌های با قطر بسیار کم (کمتر از 51 mm / 2 in) یا پیش‌سوراخ‌های محدود، استفاده از پروب‌های استاندارد 5mm و 8mm را ناممکن می‌کند.

نقش الکتریکی اصلی این حسگر پروکسیمیتور، تأمین حلقه حامل تحریک فرکانس‌بالا برای یک پروب غیرتماسی 3300 NSv از طریق کابل رابط 75 اهم است. این حسگر مدولاسیون خام میدان RF ناشی از جریان‌های گردابی شفت را می‌خواند و این نوسانات شکاف میکرومتری را به یک خروجی ولتاژ تمیز، خطی و پیوسته تبدیل می‌کند. این خروجی دارای ضریب مقیاس ذاتی 7.87 V/mm (200 mV/mil) است و به همین دلیل با کانال‌های ورودی خام ارتعاش در رک‌های حفاظت از ماشین‌آلات سری 3500 کاملاً سازگار است یا می‌توان آن را مستقیماً به حلقه‌های آنالوگ تاکومتر و پایش وضعیت خارجی PLC/DCS متصل کرد.

تحلیل پیکربندی و ماتریس پسوند

کد پیکربندی گزینه مشخص 330980-50-05 یک ساختار بسیار تخصصی را تعریف می‌کند که ریل‌های مکانیکی یکپارچه و پوشش چارچوب ناحیه خطرناک را فراهم می‌سازد:

• مدل پایه (330980): پلتفرم سخت‌افزاری حسگر پروکسیمیتور 3300 XL با نمای جانبی باریک (NSv).
• طول کل سیستم (50): منحصراً برای یک حلقه الکتریکی با طول کل 5.0 متر کالیبره شده است (برای مثال، ترکیب یک پروب 0.5 متری با کابل رابط 4.5 متری).
• گزینه نصب (05): چارچوب یکپارچه نصب روی ریل DIN 35 mm. این ماژول دارای پایه‌های پلیمری مقاوم سازه‌ای است که برای اتصال مستقیم و چفت‌شدن روی ریل‌های DIN کلاهکی استاندارد (استانداردهای EIA / IEC) طراحی شده‌اند.
• گزینه تأییدیه نهاد (05): گواهی چندگانه تأییدیه‌ها. این گزینه پروتکل‌های جامع ایمنی بین‌المللی، از جمله علائم ایمنی ذاتی و غیرجرقه‌زا برای ATEX، IECEx و آمریکای شمالی (CSA/FM) در محیط‌های Class I، Zone 0/1/2 را پوشش می‌دهد.

ابعاد فیزیکی واقعی و جرم کل کابینت

در کابینت‌های مارشالینگ با چگالی بالا، جایگزین کردن «ابعاد جعبه» ساختگی به‌جای پوشش واقعی محصول، باعث ازدحام حرارتی بحرانی و خرابی قفل محفظه می‌شود. طبق قوانین رسمی طراحی OEM، هندسه فیزیکی و فواصل آزاد فضایی برای 330980-50-05 واحد DIN rail به‌طور دقیق به شرح زیر تعریف می‌شود:

• جرم سازه‌ای خالص ماژول: 255 grams (9.0 oz) وزن خشک اسمی.
• ارتفاع فضای اشغال‌شده محفظه: 103.1 mm (4.06 in) ارتفاع مطلق از پایه تا بالاترین نقطه.
• عرض فضای اشغال‌شده محفظه: 81.3 mm (3.20 in) عرض کلی قاب.
• عمق فضای اشغال‌شده محفظه: 61.2 mm (2.41 in) میزان برآمدگی از صفحه پایه.
• فاصله آزاد نصب بحرانی: 89.4 میلی‌متر (3.52 اینچ). طبق نقشه‌های مهندسی، هنگام نصب روی ریل DIN استاندارد 35 میلی‌متری، برای درگیرکردن، چرخاندن و خارج‌کردن ایمن مجموعه Proximitor بدون خم‌کردن کانال‌های سیم‌کشی سازه‌ای مجاور یا تحت فشار قراردادن اتصالات ترمینال، حداقل عمق فاصله 89.4 میلی‌متر از صفحه پشتی لازم است.

کاربردهای اصلی

• رمزگشایی ارتعاش بحرانی شعاعی محور در کمپرسورهای تبرید گریز از مرکز و کمپرسورهای هوای دوربالا.
• ثبت رانش موقعیت محوری دوطرفه درون جعبه‌دنده‌های توربو-انبساطی محدود.
• حس‌کردن سرعت چندنقطه‌ای و ثبت مرجع فاز Keyphasor روی محورهای ژنراتور با هدف باریک.

مشخصات فنی

راهنمای سیم‌کشی تابلو مارشالینگ و میدانی

• قاعده تطبیق مدار ۵٫۰ متری: این Proximitor مدل 330980-50-XX باید از آرایش کابل رابط و پرُبی استفاده کند که مجموع طول خط هسته فیزیکی آن دقیقاً ۵٫۰ متر باشد. اتصال این واحد به سیستم کابلی ۷٫۰ یا ۹٫۰ متری، تعادل مدار نوسان‌ساز داخلی را برهم می‌زند و موجب اعوجاج شدید مقیاس و فعال شدن هشدارهای کاذب کانال روی پنل کنترل می‌شود.
• فاصله‌گذاری حرارتی گروه روی ریل DIN: اگرچه 330980-50-05 تا دمای ‎+100 degC به‌طور مؤثر کار می‌کند، هنگام قرار دادن بیش از ده Proximitor به‌صورت متوالی روی یک ریل DIN درون جعبه اتصال بدون تهویه، حداقل فاصله جانبی 10 میلی‌متر را حفظ کنید یا برای جلوگیری از تجمع گرما، یک بافل هوای فعال نصب کنید.
• ردیابی قطبیت منبع تغذیه: نوار ترمینال به ورودی منفی منبع تغذیه (معمولاً ‎-24 Vdc) نیاز دارد. اتصال یک لوپ استاندارد ابزار دقیق مثبت (+24 Vdc) به ترمینال‌های تغذیه، واحد را کاملاً از کار می‌اندازد و خطر آسیب دائمی ناشی از قطبیت معکوس را برای مرحله بافر خروجی RF فعال ایجاد می‌کند.
• تداوم و ایزولاسیون شیلد: حلقه غلاف بیرونی کابل کواکسیال مستقیماً به شبکه ترمینال داخلی متصل است. اطمینان حاصل کنید که شیلد کابل ابزار دقیقِ میدانی که از Proximitor تا DCS امتداد دارد، در یک نقطه واحد (معمولاً در اتصال زمین رک اتاق کنترل) زمین شود تا از ایجاد حلقه‌های الکترومغناطیسی عظیم با فرکانس ۵۰/۶۰ هرتز جلوگیری شود.
