Manufacturer: Bently Nevada
Product No.: 330980-50-CN
Country of origin:ایالات متحده آمریکا
Product Type: سنسور پروکسیمیتر NSv 3300 XL
Payment: T/T, Western Union
Weight: 400g
Shipping port: Xiamen
Warranty: 12 months

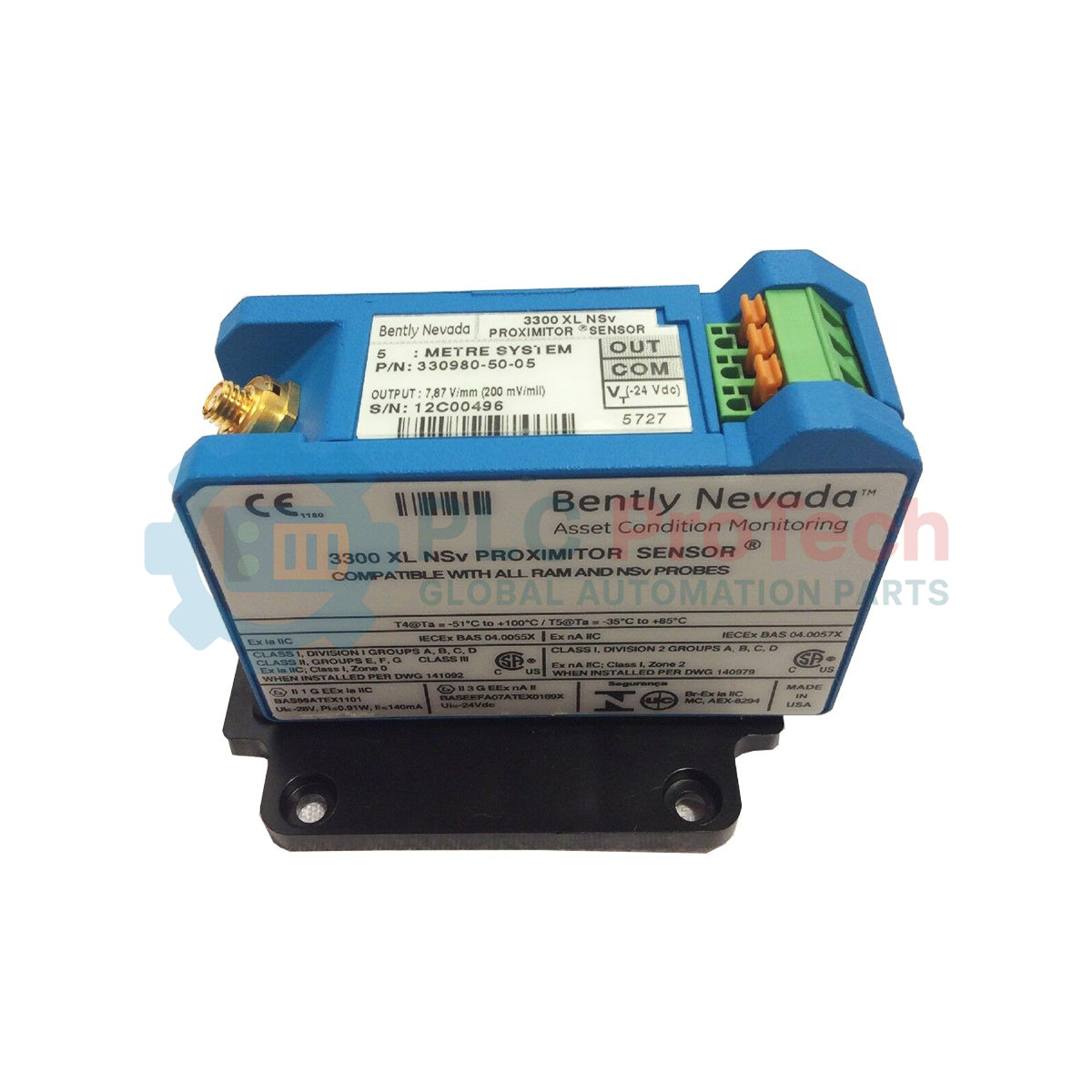

سنسور پروکسیمیتر بنتلی نوادا 330980-50-CN یک سنسور پروکسیمیتر با دقت بالا است که برای سیستم ترنسدیوسر 3300 XL NSv (نمای جانبی باریک) طراحی شده است. این سنسور مجاورت تخصصی برای ماشینآلاتی با فضای نصب محدود یا قطر هدف کوچک طراحی شده است، جایی که سنسورهای استاندارد 8 میلیمتری از نظر فیزیکی بیش از حد بزرگ هستند. این سنسور به عنوان تقویتکننده سیگنال اصلی عمل میکند و سیگنال فرکانس رادیویی (RF) را برای تشخیص لرزش یا موقعیت شفت تولید کرده و سیگنال بازگشتی را به خروجی ولتاژ خطی -200 میلیولت بر میل تبدیل میکند. 330980-50-CN اغلب در کمپرسورهای گریز از مرکز، توربینهای بخار کوچک و توربینهای گاز هوا-مشتق برای نظارت بر لرزش شعاعی و نیروی محوری استفاده میشود. علامت CN تضمین میکند که این محصول با تأییدیههای سازمانی خاص کشور برای عملکرد در مناطق خطرناک صنعتی چین مطابقت دارد.
شماره مدل 330980-50-CN کالیبراسیون الکتریکی خاص و گواهینامه منطقهای پروکسیمیتر را تعریف میکند:
330980: شماره قطعه پایه برای سنسور پروکسیمیتر 3300 XL NSv.
50: گزینه طول سیستم که 5.0 متر را مشخص میکند. این نیازمند آن است که طول ترکیبی پروب و کابل توسعه برابر با 5.0 متر باشد تا ضریب مقیاس کالیبره شده حفظ شود.
CN: گزینه تأییدیه سازمانی برای چین، که نصب قانونی در مناطق صنعتی خطرناک تحت نظارت را تسهیل میکند.
| ویژگی | مشخصات |
| مدل | 330980-50-CN |
| برند | بنتلی نوادا |
| مبدأ | ایالات متحده آمریکا |
| سری | 3300 XL NSv |
| طول سیستم | 5.0 متر |
| ضریب مقیاس اسمی | -200 میلیولت بر میل (7.87 ولت بر میلیمتر) |
| ولتاژ تغذیه | -17.5 ولت DC تا -26 ولت DC |
| مقاومت خروجی | 50 اهم |
| دمای کاری | -51 تا +100 درجه سانتیگراد |
| وزن | 0.4 کیلوگرم (خالص) / 1.5 کیلوگرم (حمل و نقل) |
| تأییدیه سازمانی | CN (ویژه چین) |
تفاوت بین پروکسیمیترهای 3300 XL و 3300 XL NSv چیست؟
سری NSv (نمای جانبی باریک) به طور خاص برای اهدافی با قطر به کوچکی 0.25 اینچ (6.35 میلیمتر) کالیبره شده است. سنسورهای استاندارد 3300 XL به فضای هدف بسیار بزرگتری برای حفظ خطی بودن نیاز دارند. 330980-50-CN باید فقط با پروبها و کابلهای مخصوص NSv استفاده شود.
آیا میتوانم از کابل توسعه 7.0 متری با پروکسیمیتر 5.0 متری استفاده کنم؟
خیر. 330980-50-CN برای طول کل سیستم 5.0 متر کالیبره شده است. استفاده از کابل 7.0 متری باعث تغییر قابل توجه در ولتاژ گپ و غیرخطی شدن خوانش لرزش میشود که ممکن است منجر به قطعهای نادرست یا هشدارهای از دست رفته شود.
چگونه میتوانم مشکل خوانش "لرزش بالا" در نصب جدید را عیبیابی کنم؟
ابتدا ولتاژ گپ را بررسی کنید. اگر ولتاژ گپ در محدوده -9 ولت DC تا -11 ولت DC باشد اما لرزش بالا باشد، نویز الکتریکی (EMI) ناشی از محافظت ضعیف یا نزدیکی به کابلهای VFD با توان بالا را بررسی کنید. اطمینان حاصل کنید که پروکسیمیتر در صورت نیاز از ریل نصب به صورت الکتریکی ایزوله شده باشد.
330980-50-CN باید در یک محفظه مقاوم در برابر شرایط جوی و دارای رتبهبندی مناطق خطرناک نصب شود. برای اطمینان از صحت سیگنال، پایه پروکسیمیتر باید از زمین دستگاه به صورت الکتریکی ایزوله شود تا از حلقههای زمین جلوگیری شود. از واشرهای ایزولاسیون فایبرگلاس و عایقهای ریل نصب ارائه شده استفاده کنید. عدم ایزوله کردن سنسور معمولاً منجر به سیگنال لرزش پر نویز میشود که میتواند در نظارت DCS یا PLC اختلال ایجاد کند.
برای سیمکشی میدانی (از پروکسیمیتر تا مانیتور/DCS)، از کابل جفت تابیده محافظتشده با کیفیت بالا استفاده کنید. محافظ را فقط در انتهای مانیتور متصل کنید. در انتهای پروکسیمیتر، محافظ باید کوتاه شده و با لوله حرارتی عایقبندی شود تا از تماس تصادفی با بدنه پروکسیمیتر یا جعبه اتصال جلوگیری شود. این استراتژی "زمین تک نقطهای" برای دادههای با کیفیت بالا TSI (ابزار نظارت توربین) حیاتی است.
330980-50-CN از کانکتورهای ClickLoc با روکش طلایی استفاده میکند. این کانکتورها برای مقاومت در برابر لرزش طراحی شدهاند اما نسبت به گرد و غبار و رطوبت حساس هستند. همیشه کانکتورهای کواکسیال را با پاککننده الکترونیکی بدون باقیمانده قبل از اتصال تمیز کنید. کانکتورها را با دست محکم کنید تا صدای "کلیک" بدهند—از انبردست یا گشتاور زیاد استفاده نکنید، زیرا این کار باعث آسیب به دیالکتریک داخلی و کاهش سیگنال میشود.
