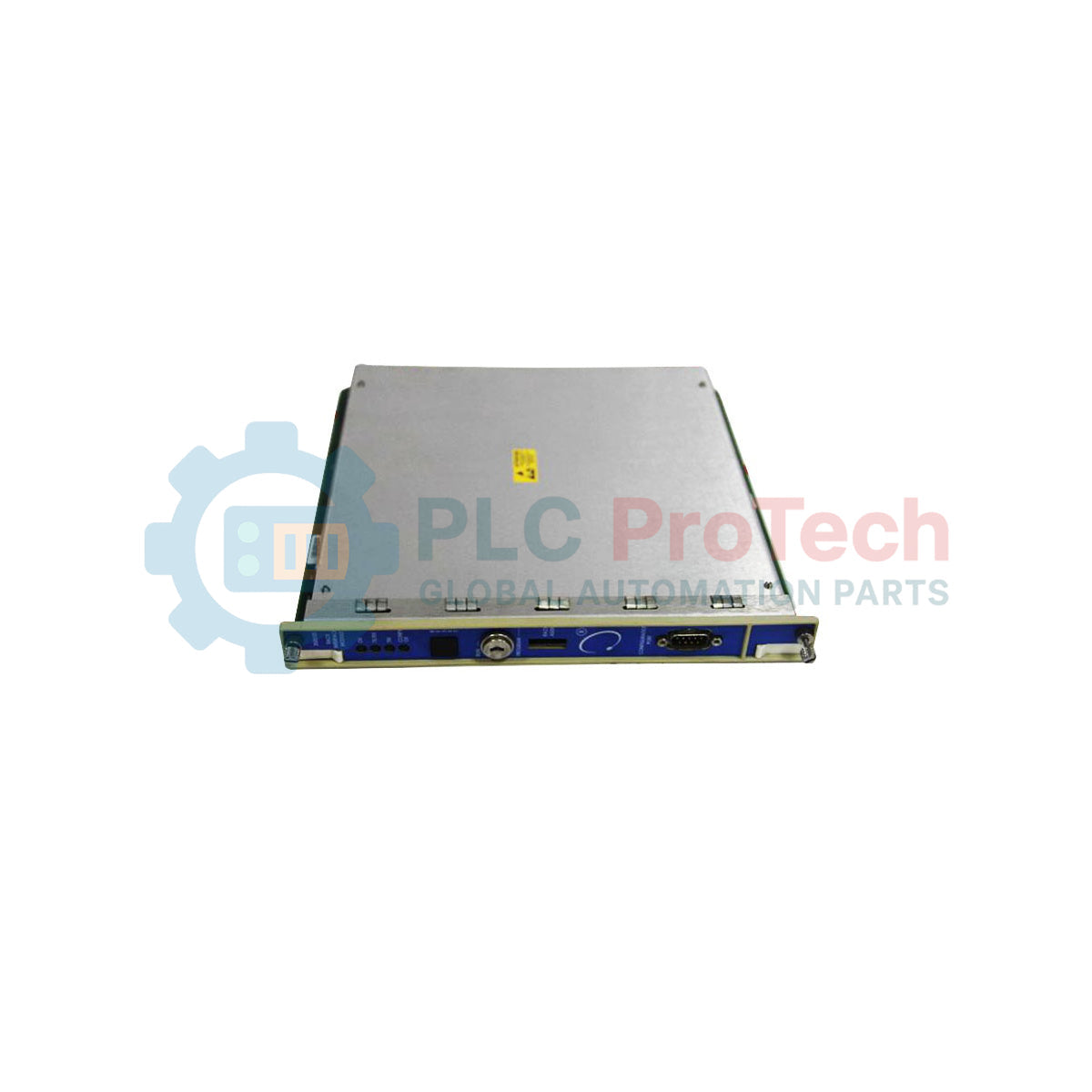

ماژول رله یکپارچه Bently Nevada 3500/33-01-00 که برای ارسال سیگنالهای هشدار و خاموشسازی با چگالی بالا طراحی شده است، بهعنوان گرهی حیاتی در معماریهای حفاظت از ماشینآلات عمل میکند. این ماژول ۱۶ خروجی رله مجزا ارائه میدهد که با استفاده از منطق رأیگیری بسیار قابل پیکربندی میتوان آنها را برنامهریزی کرد تا بر اساس وضعیت هشدارهای سایر ماژولها در رک 3500، اعلامکنندههای خارجی، آژیرها یا سیستمهای خاموشسازی اضطراری را فعال کنند. این ماژول با پردازش مستقیم ورودیها از طریق بکپلین داخلی پرسرعت، زمان پاسخ سریع موردنیاز برای حفاظت از داراییهای ماشینآلات دوار را تضمین میکند.
| گزینه مدل / پسوند | جزئیات پیکربندی |
|---|---|
| 3500/33 | ماژول رله ۱۶ کاناله (واحد پایه) |
| -01 | ماژول خروجی رله ۱۶ کاناله (I/O استاندارد) |
| -00 | گزینه تأییدیه سازمانی: ندارد |
| پارامتر مشخصات | مقدار / رتبهبندی |
|---|---|
| سازنده | Bently Nevada (Baker Hughes) |
| شماره قطعه | 3500/33-01-00 |
| کانالهای رله | ۱۶ خروجی مستقل SPDT |
| مصرف توان ورودی | توان نامی ۵٫۸ وات، مقدار معمول |
| مشخصات کنتاکت (حداکثر) | ۲۵۰ VAC / ۲ A مقاومتی؛ ۳۰ VDC / ۲ A مقاومتی |
| ظرفیت سوئیچینگ | حداکثر ۵۰۰ VA / ۶۰ W |
| تأییدیههای سازمانی | گزینه ۰۰ (مشخص نشده) |
| دمای کاری | ۳۰- تا ۶۵+ درجه سانتیگراد |
| ابعاد خالص ماژول | ۲۴٫۲۰ سانتیمتر × ۲٫۴۴ سانتیمتر × ۲۴٫۱۰ سانتیمتر |
| وزن خالص ماژول | ۰٫۷۰ کیلوگرم |
| وزن ارسال (محاسبهشده) | ۲٫۰۰ کیلوگرم |
| کشور مبدأ | ایالات متحده آمریکا (USA) |
ماژول 3500/33 برای نصب در فریمهای استاندارد تماماندازه Bently Nevada 3500 طراحی شده است. برخلاف ماژول رله ۴ کاناله 3500/32 که در برخی ویرایشهای قدیمیتر رک به تخصیص یک جفت شیار مشخص نیاز دارد، ماژول ۱۶ کاناله 3500/33 با ارائه ظرفیت کنترلی متراکم در یک شیار کارت، فضای بیشتری را بهینه میکند. همیشه بررسی کنید که نرمافزار پیکربندی رک 3500 شما به نسخه 3.0 یا بالاتر بهروزرسانی شده باشد تا نقشههای رأیگیری ۱۶ کاناله بهصورت بومی پشتیبانی شوند.
یکی از مشکلات رایج هنگام راهاندازی، استفاده از رلههای داخلی برای قطعووصل مستقیم بارهای القایی سنگین مانند سلونوئیدها یا کنتاکتورهای بزرگ است. اگرچه این رلهها برای قطعووصل بار مقاومتی ۲ آمپر نامی هستند، قطعووصل بارهای القایی بدون سرکوبگر خارجی، مانند دیودهای هرزگرد یا اسنابرهای RC، میتواند باعث جوشخوردگی زودهنگام کنتاکتها یا نویز بیشازحد EMI شود و ماژولهای اندازهگیری مجاور در رک 3500 را مختل کند. برای بارهای جریانبالا یا بهشدت القایی، استفاده از رلههای خارجی واسط را توصیه میکنیم.
هنگام پیکربندی منطق رأیگیری، مطمئن شوید حالت «بهطور معمول برقدار» یا «بهطور معمول بیبرق» هر رله با الزامات ایمنی در برابر خرابی شما مطابقت دارد. در صورت قطع کامل برق رک 3500، کنتاکتهای رله بهطور پیشفرض به حالت بیبرق خود بازمیگردند. برای جلوگیری از مشکلات مقاومت تماسی در اثر لرزش، ترمینال میدانی را با استفاده از پیچهای نگهدارنده یکپارچه محکم کنید.
پیش از نصب ماژول یا اتصال سیمها به ترمینال، اطمینان حاصل کنید که تمام مدارهای برق خارجی متصل به ترمینال رله کاملاً ایزوله و قفلگذاری شدهاند. کنتاکتهای رله ممکن است به شبکههای برق فشارقوی یا خطوط تریپ ماشین متصل باشند و حتی در صورت خاموش بودن رک مانیتور 3500 نیز خطر برقگرفتگی ایجاد کنند.
یک شیار خالی در رک مانیتور 3500 پیدا کنید؛ شیار ۱، که منحصراً برای ماژول رابط رک رزرو شده است، و شیارهای منبع تغذیه را انتخاب نکنید.
ماژول پردازنده اصلی رله ۱۶ کاناله را از طریق ریلهای راهنمای کارت به داخل قسمت جلویی رک بلغزانید تا کانکتور بهطور کامل و محکم در برد پشتی جا بیفتد.
ماژول استاندارد ورودی/خروجی رله ۱۶ کاناله متناظر را در شیار مربوطه در قسمت عقب رک نصب کنید.
پیچهای نگهدارنده ماژولهای جلو و عقب را محکم کنید تا اتصال بدنه به زمین بهطور مطمئن برقرار شود، سپس رک را دوباره برقدار کرده و پارامترهای پیکربندی خود را بارگذاری کنید.
