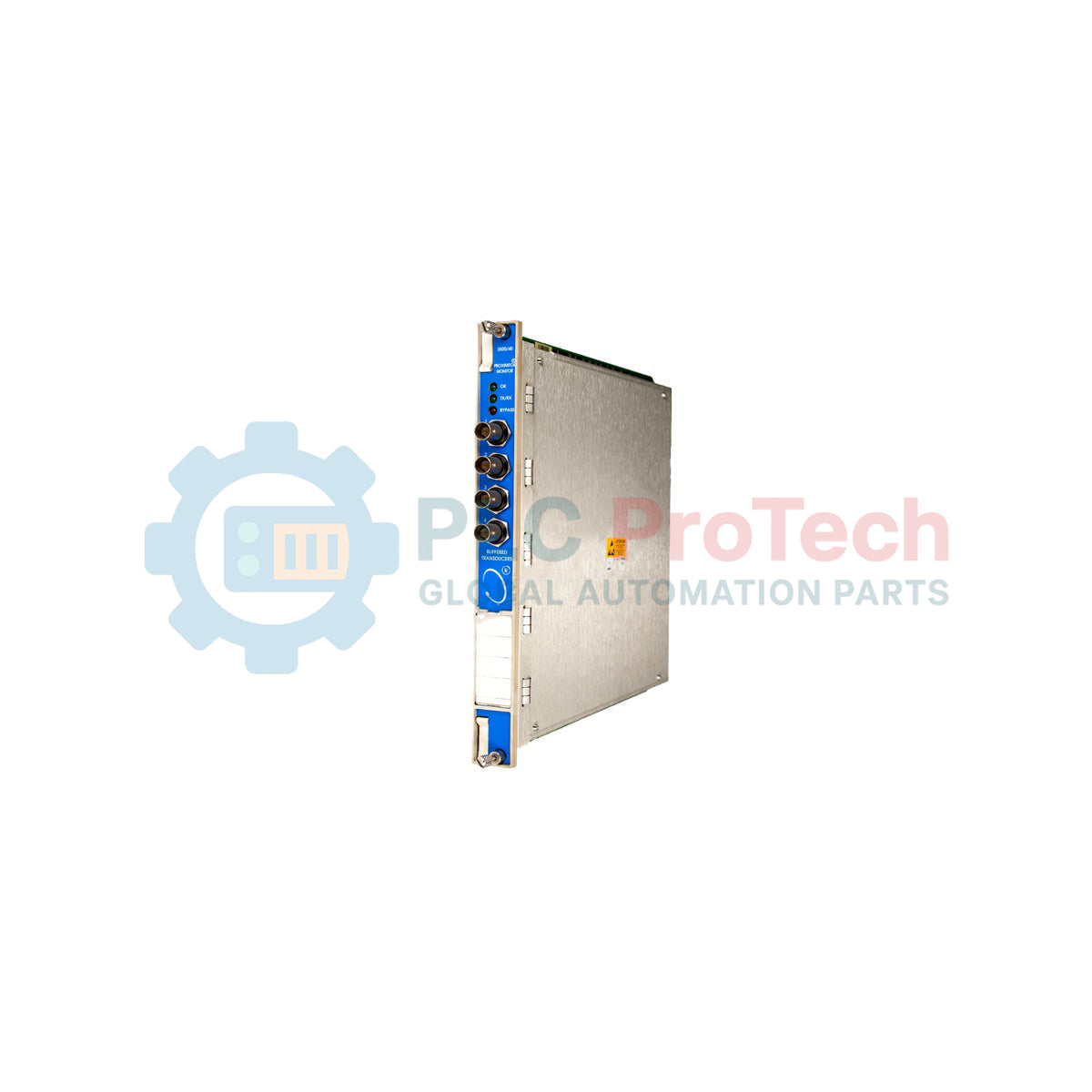

Bently Nevada 3500/40-03-00 مانیتور پروکسیمیتور سری 3500

توضیحات

مدل Bently Nevada 3500/40-03-00 با ارائه چهار کانال پایش پیوسته ارتعاش شعاعی، موقعیت محوری یا خروج از مرکز، به‌عنوان یکی از تجهیزات اصلی حفاظتی در معماری حفاظت از ماشین‌آلات سری 3500 شناخته می‌شود. این پیکربندی ویژه، ماژول ورودی/خروجی Proximitor با موانع داخلی و ترمینال‌های داخلی (Option 03) را یکپارچه می‌کند و به مانیتور اجازه می‌دهد بدون نیاز به ایزولاتورهای گالوانیکی یا موانع ایمنی خارجی، مستقیماً با ترانسدیوسرهای مجاورت مستقر در محیط‌های خطرناک ارتباط برقرار کند. با یکپارچه‌سازی این رابط‌های ایمنی در داخل سیستم، پیچیدگی سیم‌کشی لوپ کاهش می‌یابد، فضای اشغال‌شده در تابلو به حداقل می‌رسد و نقاط خرابی احتمالی در لوپ ابزار دقیق حذف می‌شوند. مانیتور به‌طور پیوسته مقادیر سیگنال پردازش‌شده را با نقاط تنظیم آلارم پیکربندی‌شده توسط کاربر مقایسه می‌کند و برای حفاظت از توربوماشین‌آلات، کمپرسورها و تجهیزات دوار با ارزش بالا، اقدامات کنترلی مستقیم را فعال می‌سازد.

ویژگی‌های کلیدی

• پردازش چهارکاناله: پیکربندی مستقل یک تا چهار ورودی سیگنال ترانسدیوسر مجاورت را برای پایش هم‌زمان ارتعاش و موقعیت پشتیبانی می‌کند.
• موانع ایمنی ذاتی یکپارچه: موانع ایمنی داخلی (Option 03) امکان اتصال مستقیم سیم‌کشی از ناحیه غیرخطرناک به ترانسدیوسرهای مستقر در مناطق خطرناک طبقه‌بندی‌شده را فراهم می‌کنند.
• ترمینال‌های داخلی: نیاز به ترمینال‌بلوک‌های خارجی را حذف می‌کند و اتصال سیم‌ها را مستقیماً به پشت رک 3500 ساده می‌سازد.
• شرطی‌سازی انعطاف‌پذیر سیگنال: متغیرهای ایستا و پویا را از ترانسدیوسرهای مجاورت استاندارد به‌صورت دیجیتال پردازش می‌کند تا موقعیت شفت، دامنه ارتعاش پویا و لنگی مکانیکی را ارزیابی کند.
• تأیید وضعیت سیستم: ال‌ای‌دی‌های تشخیصی بلادرنگ (OK، TX/RX و Bypass) اعتبارسنجی فوری سلامت ماژول، فعالیت ارتباطی و وضعیت بای‌پس کانال را فراهم می‌کنند.

کاربردها

• موقعیت شفت و ارتعاش توربوماشین‌آلات: پایش بلادرنگ ارتعاش شعاعی توربین‌های بخار، توربین‌های گاز و ژنراتورهای سنگین.
• حفاظت در برابر جابه‌جایی محوری: ردیابی محوری جابه‌جایی روتور برای جلوگیری از تماس فاجعه‌بار بین اجزای روتور و استاتور.
• کمپرسورهای رفت‌وبرگشتی و گریز از مرکز: بررسی ارتعاش راهنمای کراس‌هد، افت میله و لنگی دینامیکی محور اصلی.
• حفاظت از ماشین‌آلات در مناطق خطرناک: پایش مستقیم تجهیزات مستقر در اتمسفرهای انفجاری یا محیط‌های کلاس I، بخش 1/منطقه 0.

مشخصات فنی

بینش‌های مهندسی تجربی

کار با پلتفرم 3500/40M مجهز به موانع ذاتی داخلی، به رعایت دقیق اصول چیدمان نیاز دارد. مزیت اصلی گزینه مانع داخلی 03، محصور کردن خطاهای پرانرژی برای محافظت از تجهیزات میدانی است؛ اما این محصورسازی به اتصال مستقیم و کم‌امپدانس به ارت اصلی سیستم 3500 وابسته است. تجربه میدانی نشان می‌دهد اگر ارت رک به‌طور ایمن به یک ارت ابزاردقیق باکیفیت متصل نشده باشد، یکپارچگی مانع داخلی سیستم 3500 به خطر می‌افتد.

مدل‌های جایگزین و سازگاری

• گزینه‌های استاندارد در برابر موانع: مدل 3500/40-03-00 (با موانع داخلی) را با مدل 3500/40-01-00 (ورودی/خروجی استاندارد با ترمینال‌های خارجی) یا مدل 3500/40-02-00 (ترمینال‌های داخلی بدون موانع) اشتباه نگیرید. طبق مقررات مناطق خطرناک، ترکیب خطوط میدانی استاندارد و خطوط دارای مانع روی یک بلوک ترمینال مجاز نیست.
• وابستگی به میان‌افزار: مطمئن شوید نرم‌افزار پیکربندی سیستم 3500 به نسخه‌ای برابر یا جدیدتر از نسخه میان‌افزار ماژول به‌روزرسانی شده باشد تا از ناسازگاری پیکربندی و رخدادهای سیستمی «خطای ارتباط با ماژول» جلوگیری شود.

نکات مهم کاربرد و مهندسی

• ملاحظات حرارتی: هنگام استفاده از ماژول‌های I/O دارای سد داخلی، حد عملیاتی به 65 degC کاهش می‌یابد (در مقایسه با حد استاندارد 70 degC برای ماژول‌های فاقد سد). هنگامی که چند واحد 3500/40 مجهز به سد داخلی در کنار یکدیگر نصب می‌شوند، توزیع مناسب جریان هوای فن رک ضروری است.
• افت امپدانس داخلی: طراحان سیستم باید هنگام محاسبه محدودیت‌های مقاومت کلی حلقه و حداکثر طول کابل‌های میدانی، مقاومت سری ذاتی سد داخلی (در Option 03) را در نظر بگیرند تا از تضعیف سیگنال یا افت توان مبدل جلوگیری شود.

نکات راه‌اندازی و سیم‌کشی

• اتصال شیلد به زمین: شیلد سیگنال‌های دینامیک باید به ترمینال‌های شیلد تعیین‌شده روی بلوک ترمینال داخلی متصل شود. برای جلوگیری از تداخل حلقه زمین در سیگنال‌های حساس ارتعاش دینامیک، کابل‌های میدانی را در جعبه اتصال ماشین به‌صورت دوگانه زمین نکنید.
• نصب ترمینال: اطمینان یابید که پیچ‌های بلوک ترمینال مطابق مشخصات گشتاور سازنده سفت شده‌اند. اتصالات شل در خطوط مبدل با امپدانس بالا، یکی از علل رایج نمایش‌های متناوب کانال نامعتبر (خطای OK) هستند.
