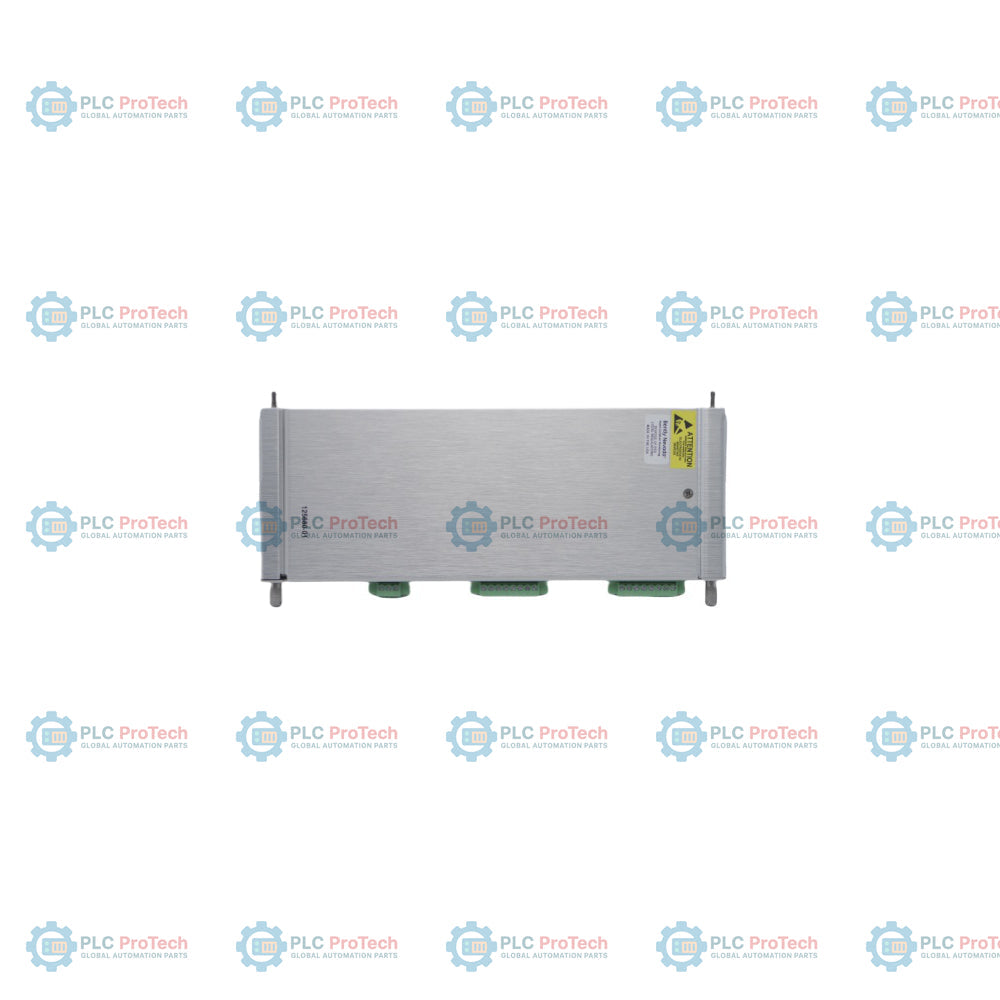

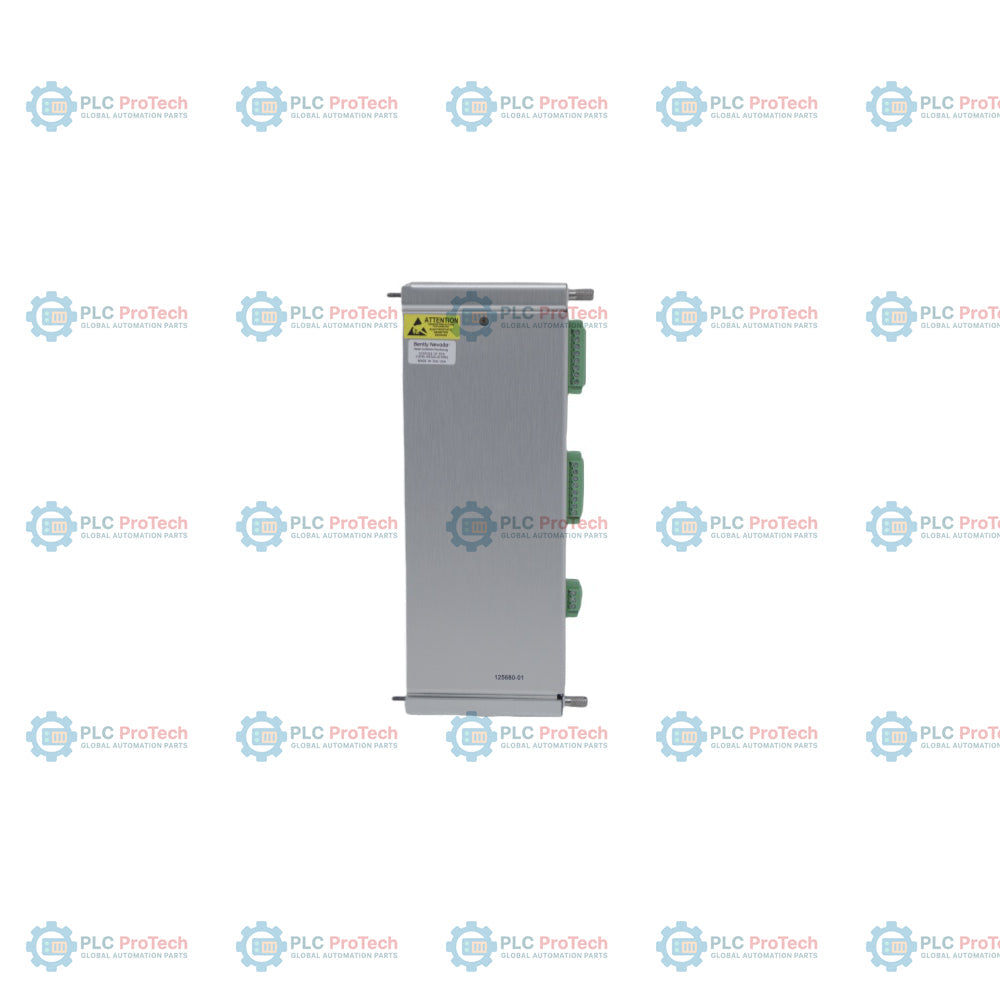

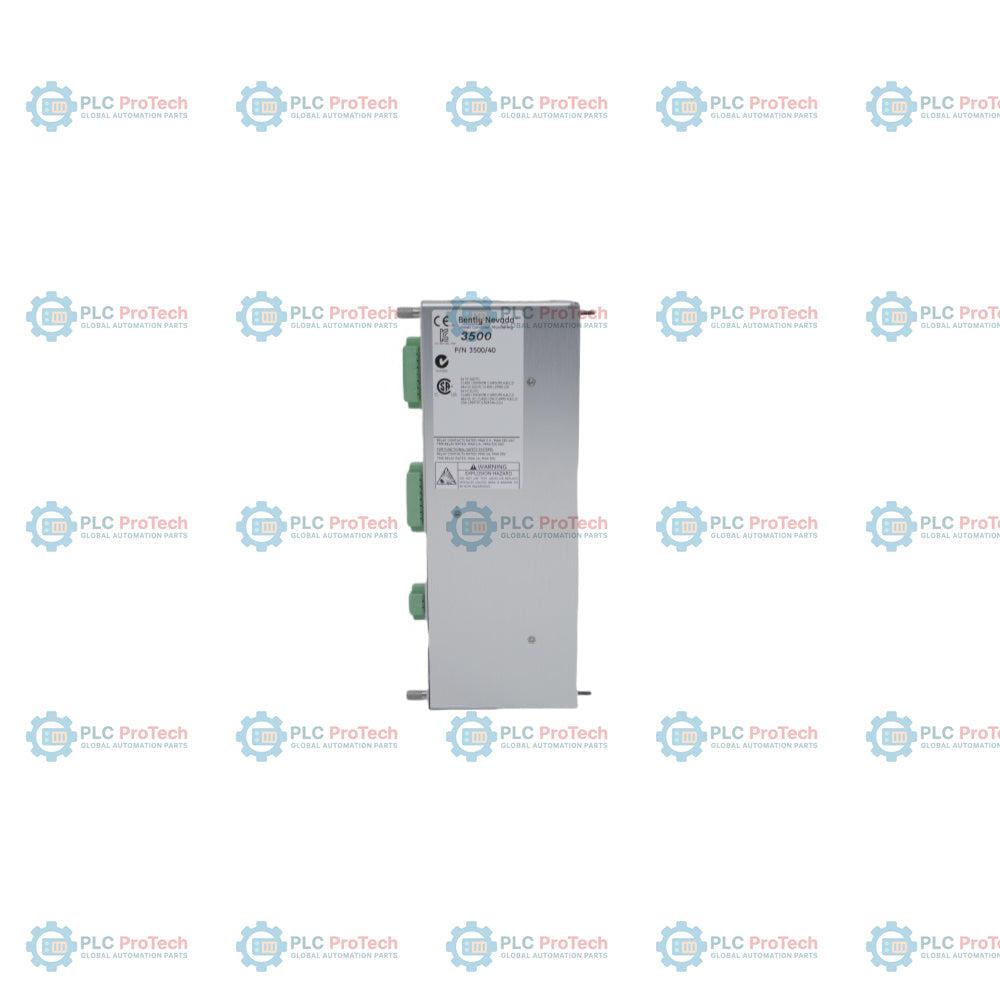

ماژول ورودی/خروجی پروکسی‌میتور Bently Nevada 3500/40M 125680-01

مروری بر محصول

ماژول 125680-01 برند Bently Nevada یک ماژول ورودی/خروجی Proximitor چهار کاناله با ترمینیشن‌های داخلی است که برای سیستم حفاظت ماشین‌آلات سری 3500 طراحی شده است. این ماژول که در اسلات عقب رک ابزار دقیق 3500 قرار می‌گیرد، به عنوان رابط سخت‌افزاری مستقیم اتصال ترانسدیوسرهای مجاورت جریان گردابی خارجی به ماژول مانیتور Proximitor 3500/40M جلویی عمل می‌کند.

این واحد تغذیه پایدار حسگر را فراهم می‌کند، ولتاژهای جابجایی آنالوگ خام را دریافت می‌کند و این مسیرهای پردازش شده را به کارت پردازشگر اصلی هدایت می‌کند تا معیارهای ماشین‌آلات مانند ارتعاش شعاعی، بی‌مرکزی شفت، موقعیت رانش، انبساط تفاضلی و REBAM را محاسبه کند. با داشتن بلوک ترمینال پیچ یکپارچه، مدل 125680-01 نیاز به پنل‌های ترمینیشن خارجی جداگانه را حذف کرده و فضای حیاتی داخل کابینت‌های کنترل فشرده را صرفه‌جویی می‌کند.

پیکربندی فنی

اطلاعات سفارش

تغییرات سخت‌افزاری نظارت بر ماشین‌آلات توربینی نیازمند بررسی شماره قطعات یدکی دقیق است. جایگزین‌ها را دقیقاً مطابق کدهای سفارش کارخانه زیر تهیه کنید.

• پسوند مؤلفه اصلی سیستم: 3500/40M

• شماره قطعه سفارش کارخانه: 125680-01

• نوع هسته ماژول: ماژول ورودی/خروجی استاندارد با ارتفاع کامل عقب

یادداشت‌های مهندسی و راهنمای سیم‌کشی میدانی

چیدمان ترمینیشن سیگنال ترانسدیوسر

بلوک ترمینیشن داخلی مدل 125680-01 تا چهار آرایه حسگر مجاورت میدانی را مدیریت می‌کند. هر گروه کانال سیگنال شامل سه ترمینال پیچ اختصاصی است:

• VTX / Prox (+): ریل تغذیه ولتاژ ترانسدیوسر (معمولاً تحریک -24 ولت DC).

• SIG / In (S): ولتاژ خام شکاف آنالوگ پیوسته برگشتی از حسگر Proximitor.

• COM / Gnd (-): خط بازگشت مرجع مشترک ابزار دقیق.

عایق هادی را دقیقاً ۷ میلی‌متر عقب بکشید. از کابل‌های ابزار دقیق سه‌سیم تابیده و شیلددار با کیفیت بالا (مس ۱۸ AWG تا ۲۲ AWG) استفاده کنید تا از اختلالات القای مغناطیسی که سیگنال‌های فرکانس بالا را تحریف می‌کنند جلوگیری شود.

پروتکل‌های زمین کردن سپر کابل

سپرهای کابل خارجی را در قاب شاسی 3500 زمین کنید تا از نویز EMI/RFI جلوگیری شود. خطوط سپر باید بسته‌بندی و به میله زمین قاب رک بدون رنگ با استفاده از گیره زمین با سطح گسترده متصل شوند. هرگز سپر کابل را به پیچ‌های مشترک سیگنال (COM) بلوک ترمینال متصل نکنید؛ این کار حلقه‌های زمین ایجاد می‌کند که می‌توانند ارتعاشات با دامنه بالا و حیاتی را مخفی کنند.

محدودیت‌های ایمنی تعویض زنده

معماری 3500 امکان تعویض داغ را فراهم می‌کند؛ با این حال، کشیدن ماژول I/O عقب فوراً تغذیه تحریک حسگرهای میدانی را قطع می‌کند و باعث ایجاد "خطای مانیتور" می‌شود.

1. کلید قفل جلوی رک را به حالت  "PROGRAM" تغییر دهید.

2. فعال‌سازی کانال نرم‌افزاری پرچم‌های عبور از طریق نرم‌افزار پیکربندی رک 3500.

3. برای جلوگیری از فعال شدن رله‌های اضطراری پایین‌دستی، با جداسازی فیزیکی ادامه دهید.

سؤالات متداول نگهداری و عیب‌یابی

سؤال: تفاوت اصلی بین ماژول 125680-01 و ماژول‌های ترمینیشن خارجی چیست؟

پاسخ: ماژول 125680-01 دارای آرایه‌های ترمینال پیچ‌دار داخلی در صفحه پشتی خود است که امکان اتصال سیم‌کشی میدانی را مستقیماً به ماژول فراهم می‌کند. انواع ترمینیشن خارجی نیاز به کابل‌های روبان چندپین با چگالی بالا دارند که به پنل ترمینال DIN-ریل جداگانه‌ای که در جای دیگری نصب شده است، متصل می‌شوند.

سؤال: آیا ماژول 125680-01 می‌تواند سیگنال‌هایی از حسگرهای نزدیکی غیر بنتلی نوادا دریافت کند؟

پاسخ: خیر. مسیرهای داخلی و ماتریس‌های مقیاس‌بندی به طور خاص برای ترنسدیوسرهای نزدیکی بنتلی نوادا کالیبره شده‌اند. پروب‌های شخص ثالث مقیاس‌های خطی را خراب می‌کنند، تبدیل‌های اندازه‌گیری را نامعتبر کرده و خطاهای کالیبراسیون ایجاد می‌کنند.

سؤال: چگونه یک کانال جداگانه که وضعیت "NOT OK" مداوم نشان می‌دهد را عیب‌یابی کنیم؟

پاسخ: ولتاژ خام شکاف DC را با استفاده از مولتی‌متر بین ترمینال‌های SIG و COM اندازه‌گیری کنید. یک پروب سالم ولتاژی بین -۴ ولت DC تا -۱۶ ولت DC نشان می‌دهد. اگر ولتاژ نزدیک به ۰ ولت یا برابر با کل منبع تغذیه -۲۴ ولت باشد، احتمالاً مشکل از کوتاه یا قطع کابل در میدان است و نه خرابی ماژول I/O.
