تولیدکننده: Bently Nevada
شماره محصول: 3500/40M 140734-01
کشور سازنده:ایالات متحده آمریکا
نوع محصول: مانیتور مجاورتی
بارکد: 8537101190
پرداخت: حواله بانکی (T/T)، وسترن یونیون
وزن: 800g
ابعاد: ۲٫۶ سانتیمتر × ۲۵٫۸ سانتیمتر × ۲۴٫۰ سانتیمتر
بندر حمل و نقل: شیامن
گارانتی: ۱۲ ماه

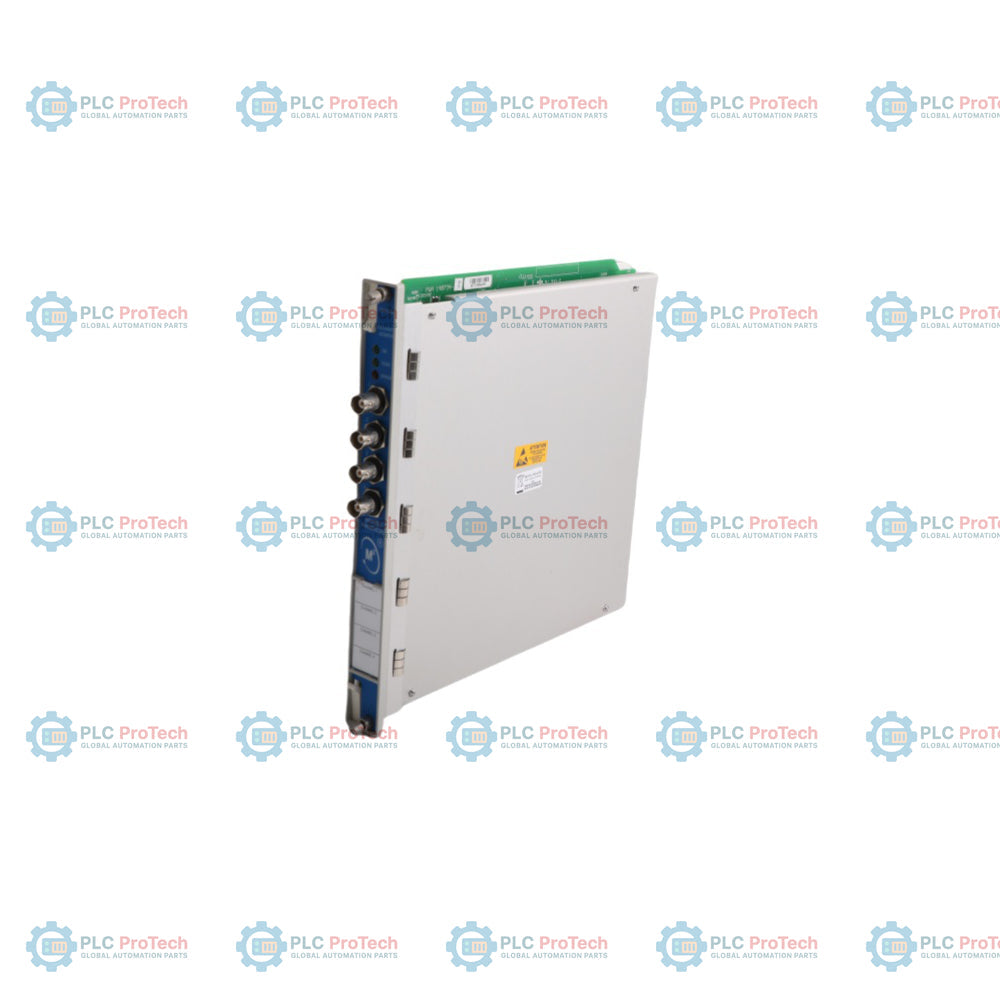

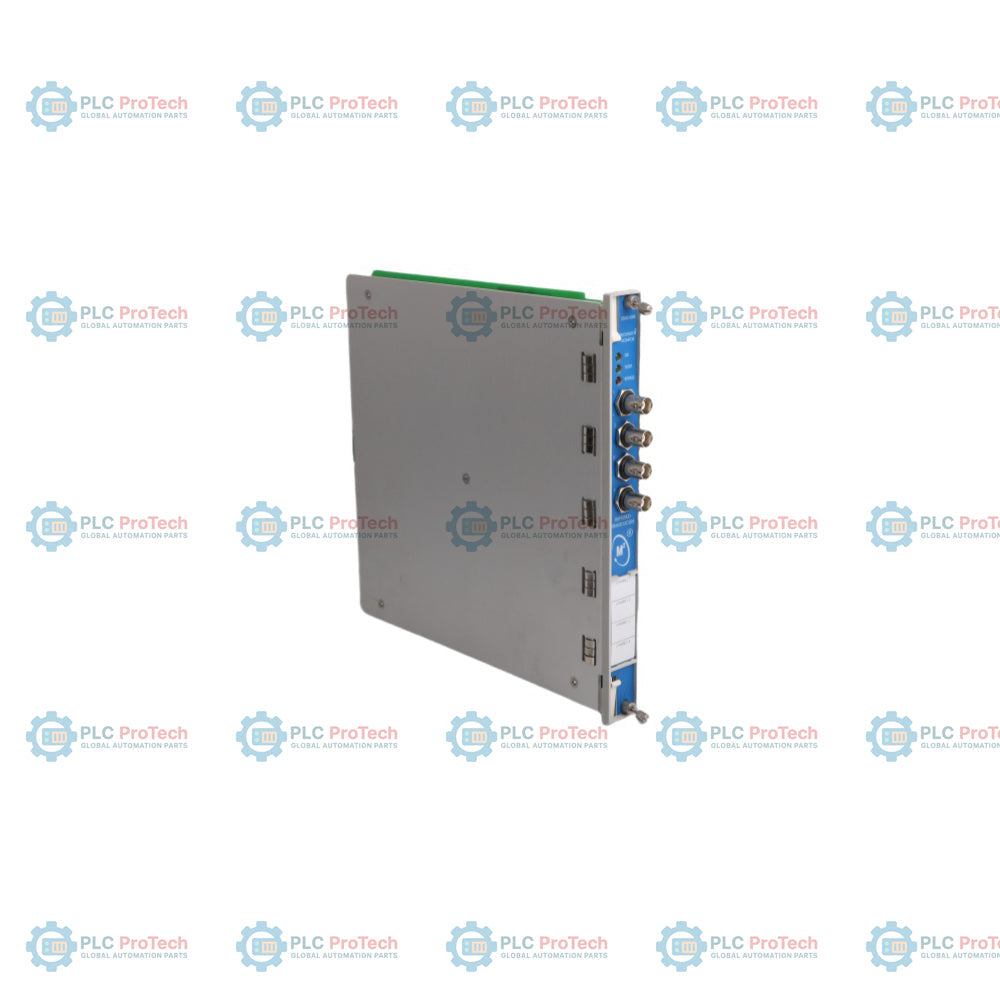

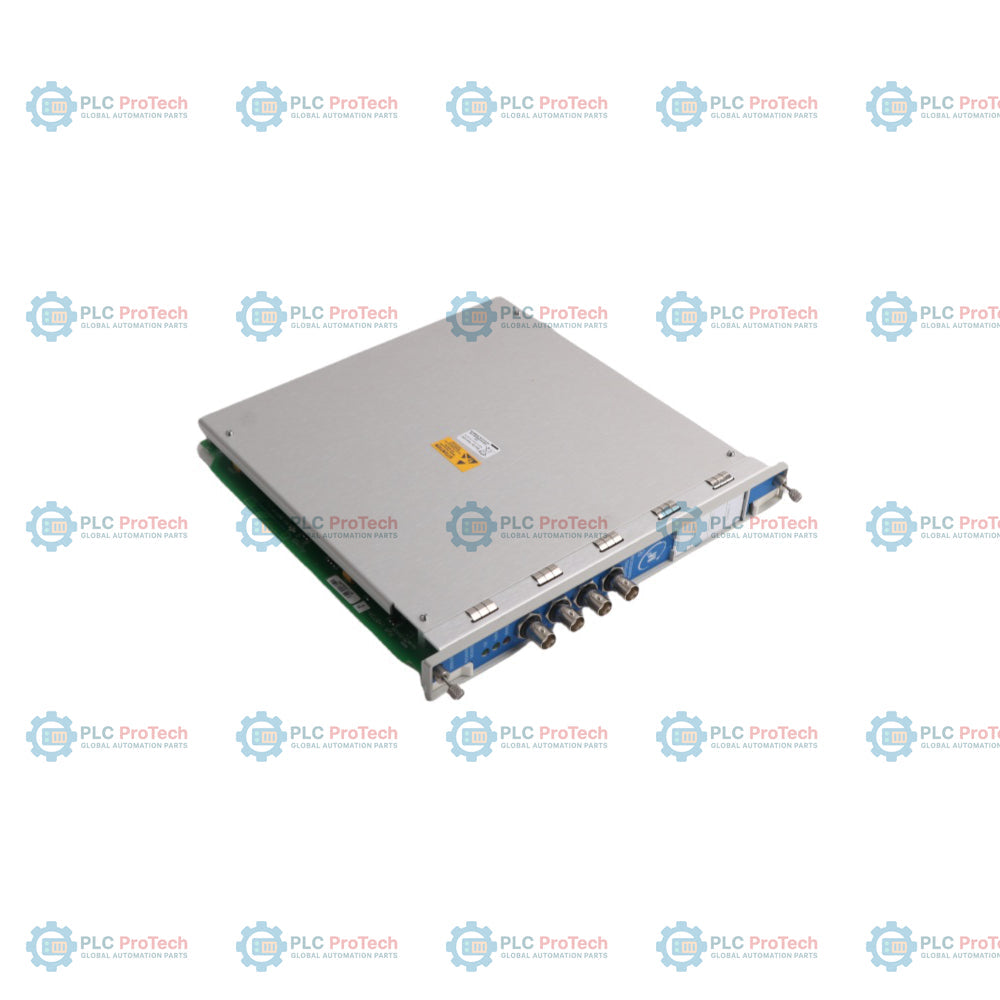

Bently Nevada 3500/40M (شمارهقطعه: 140734-01) یک ماژول پایش حفاظت از ماشینآلات چهارکاناله با عملکرد بالا است که برای سیستم حفاظت از ماشینآلات سری 3500 ساخته شده است. این واحد ورودیهای آنالوگ پیوسته را از انواع مبدلهای مجاورت Bently Nevada دریافت میکند و با شرطیسازی سیگنالها، شاخصهای حیاتی شفت از جمله ارتعاش شعاعی، خروج از مرکز، موقعیت محوری، REBAM و انبساط تفاضلی را پایش میکند.
پارامترهای پردازششده بهطور پیوسته با نقاط تنظیم هشدار قابل برنامهریزی توسط کاربر مقایسه میشوند تا تریپهای اضطراری خودکار ماشین اجرا شوند. پیکربندی 140734-01 نشاندهنده چیدمان سختافزار ترمینیشن داخلی اصلی است که مستقیماً با حسگرهای میدانی از طریق بکپلین سیستم ارتباط برقرار میکند. این ماژول دادههای حفاظت از ماشینآلات را در اختیار اپراتورهای کارخانه قرار میدهد و همزمان متغیرهای تشخیصی را به شبکههای مدیریت دارایی ارسال میکند.
| پارامتر | مشخصات |
| برند | Bently Nevada |
| مدل | 3500/40M |
| شمارهقطعه برد اصلی | 140734-01 |
| نوع محصول | ماژول پایش Proximitor |
| سازگاری سیستم | سیستم حفاظت از ماشینآلات سری 3500 |
| ظرفیت کانال | ۴ کانال مستقل برای هر ماژول |
| هدف ورودی سیگنال | مبدلهای مجاورت جریان گردابی |
| چیدمان ترمینیشن | رابط ترمینیشن داخلی |
| عملکردهای قابل برنامهریزی | ارتعاش شعاعی، موقعیت محوری، خروج از مرکز، REBAM |
| پارامترهای نقاط هشدار | ۲ سطح هشدار و ۲ سطح خطر برای هر کانال فعال |
| سرعت پردازش سیگنال | نمونهبرداری آنالوگ پیوسته و بلادرنگ |
| نشانگرهای وضعیت | LEDهای OK، TX/RX و Bypass پنل جلویی |
| ابعاد (عرض×ارتفاع×عمق) | 2.6 سانتیمتر × 25.8 سانتیمتر × 24.0 سانتیمتر |
| وزن خالص محصول | 0.80 کیلوگرم |
| کشور مبدأ | ایالات متحده (USA) |
تعمیر و نگهداری توربوماشینآلات صنعتی مستلزم ثبت شمارهقطعه دقیق ماژولها برای اطمینان از سازگاری با بکپلینهای رک و پیکربندیهای پایش موجود است.
عنوان نوع ماژول: 3500/40M
شناسه مجموعه سیمکشی چاپی اصلی (PWA): 140734-01
زیرنوع مؤلفه ورودی/خروجی: ماژول ورودی/خروجی Proximitor با ترمینیشن داخلی
قوانین پیکربندی جفت کانال
ماژول 3500/40M سیگنالهای مجاورت ورودی را با استفاده از مسیرهای کانالی جفتشده پردازش میکند (کانالهای 1 و 2، و کانالهای 3 و 4). هنگام تخصیص حالتهای عملکردی از طریق نرمافزار پیکربندی رک 3500، گزینههای برنامهریزیشده باید از دستورالعملهای پیکربندی جفتشده پیروی کنند. برای مثال، میتوانید حداکثر دو عملکرد پایش متمایز را بهطور همزمان در یک جفت کانال اجرا کنید، مشروط بر اینکه نرخ نمونهبرداری مبدلهای مربوطه یکسان باشد. استفاده از انواع حسگر ناسازگار در یک جفت کانال مشترک، هنگام بارگذاری پیکربندی باعث خطاهای اعتبارسنجی میانافزار میشود.
سیمکشی میدانی با ترمینال داخلی
از آنجا که 140734-01 دارای ترمینالهای داخلی است، کابلهای رابط حسگر میدانی مستقیماً به ترمینالهای پیچی پشت ماژول متصل میشوند.
آمادهسازی: عایق هر سیم را دقیقاً 7 میلیمتر لخت کنید.
کابلکشی: برای هر لینک پرُب از کابل سهرشتهای تابیده و شیلددار (تغذیه، سیگنال، مشترک) استفاده کنید تا سیستم از تداخل الکترومغناطیسی ایزوله شود.
اتصال به زمین: شیلدهای بیرونی کابلها را به شینه زمین اختصاصی ابزار دقیق درون محفظه رک متصل کنید.
رویه تعویض گرم
ماژول 3500/40M از تعویض گرم پشتیبانی میکند، در حالی که رک اصلی همچنان روشن است. با این حال، خارجکردن یک ماژول مانیتور فعال، بلافاصله رله «OK» را فعال میکند و کانالهای وابسته را به وضعیت نامعتبر میبرد.
کلید قفل فیزیکی رک را از حالت «RUN» به حالت «PROGRAM» تغییر دهید.
پرچمهای بایپس کانال نرمافزار را فعال کنید.
برد معیوب 140734-01 را خارج کنید تا از فعالشدن خاموشیهای اضطراری کاذب دستگاه جلوگیری شود.
س: تفاوت عملکردی بین 3500/40M و مانیتورهای قدیمیتر 3500/40 چیست؟
پ: designation «M» نشاندهنده قابلیتهای پردازشی پیشرفتهتر است. 3500/40M دارای حلقههای پردازش سیگنال داخلی سریعتر، ثباتهای حافظه گستردهتر برای ثبت دادههای گذرا و خروجی کارآمدتر مقادیر استاتیک پیوسته به شبکههای کنترل مدرن است.
س: کدام مبدلهای میدانی را میتوان با ماژول 140734-01 یکپارچه کرد؟
پ: این ماژول برای سیستمهای مبدل مجاورتی Proximitor شرکت Bently Nevada با قطرهای 8، 11 و 25 میلیمتر بهینه شده است. این ماژول طولهای استاندارد حلقه 5 و 9 متری را پشتیبانی میکند و مقادیر خام ولتاژ فاصله را به خوانشهای کالیبرهشده ارتعاش یا موقعیت تبدیل میکند.
س: LEDهای پنل جلویی چگونه به عیبیابی کمک میکنند؟
سبز ثابت «OK»: عملکرد عادی.
چشمکزن قرمز «OK»: خرابی سختافزاری داخلی یا ناسازگاری پیکربندی.
چشمکزن کهربایی «TX/RX»: ارتباط فعال از طریق خطوط گذرگاه داده داخلی رک.
