تولیدکننده: Bently Nevada
شماره محصول: 3500/50-01-00
کشور سازنده:ایالات متحده آمریکا
نوع محصول: ماژولهای تاکومتر
پرداخت: حواله بانکی (T/T)، وسترن یونیون
وزن: 1020g
ابعاد: ۲۴۱.۳ میلیمتر × ۲۴.۴ میلیمتر × ۲۴۱.۸ میلیمتر
بندر حمل و نقل: شیامن
گارانتی: ۱۲ ماه

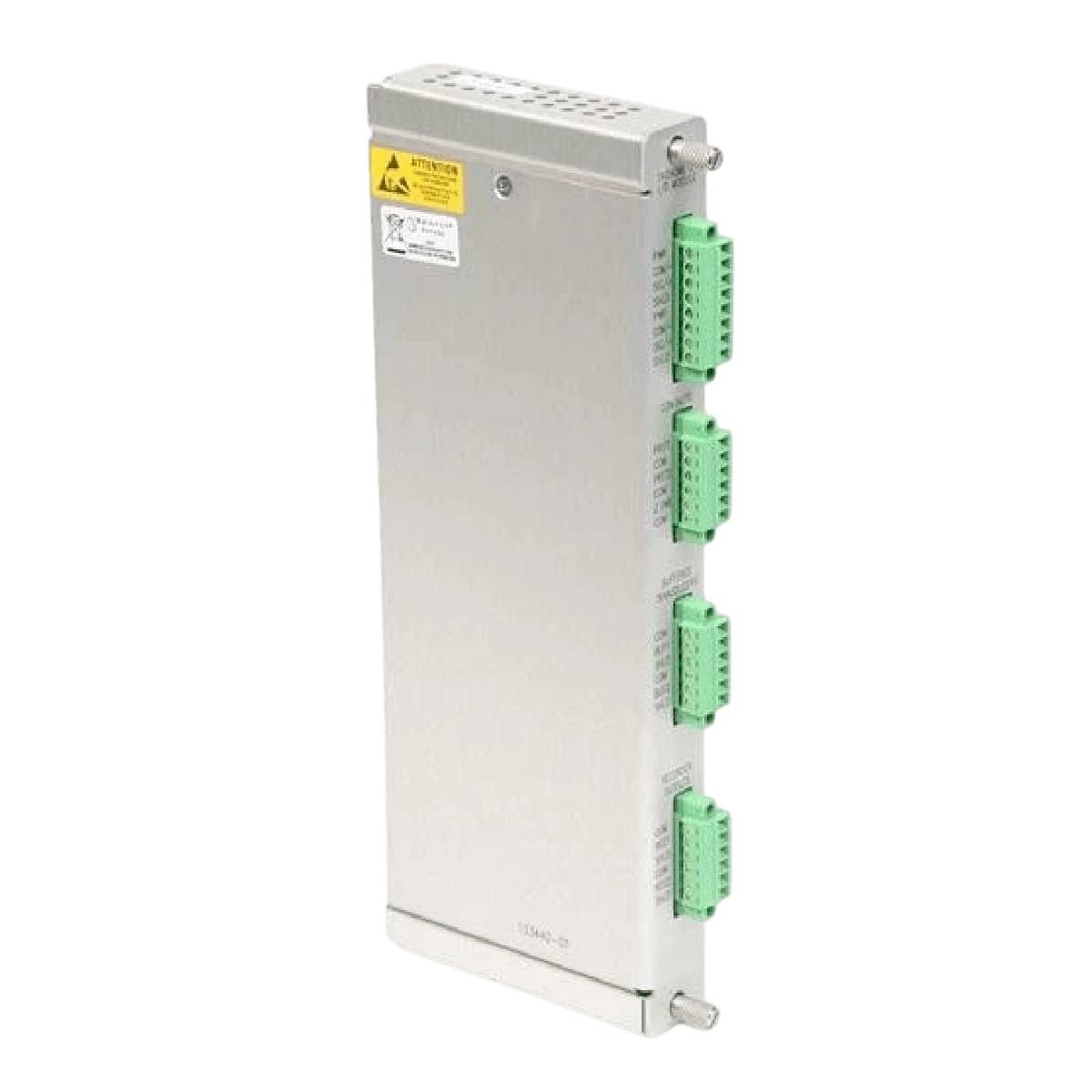

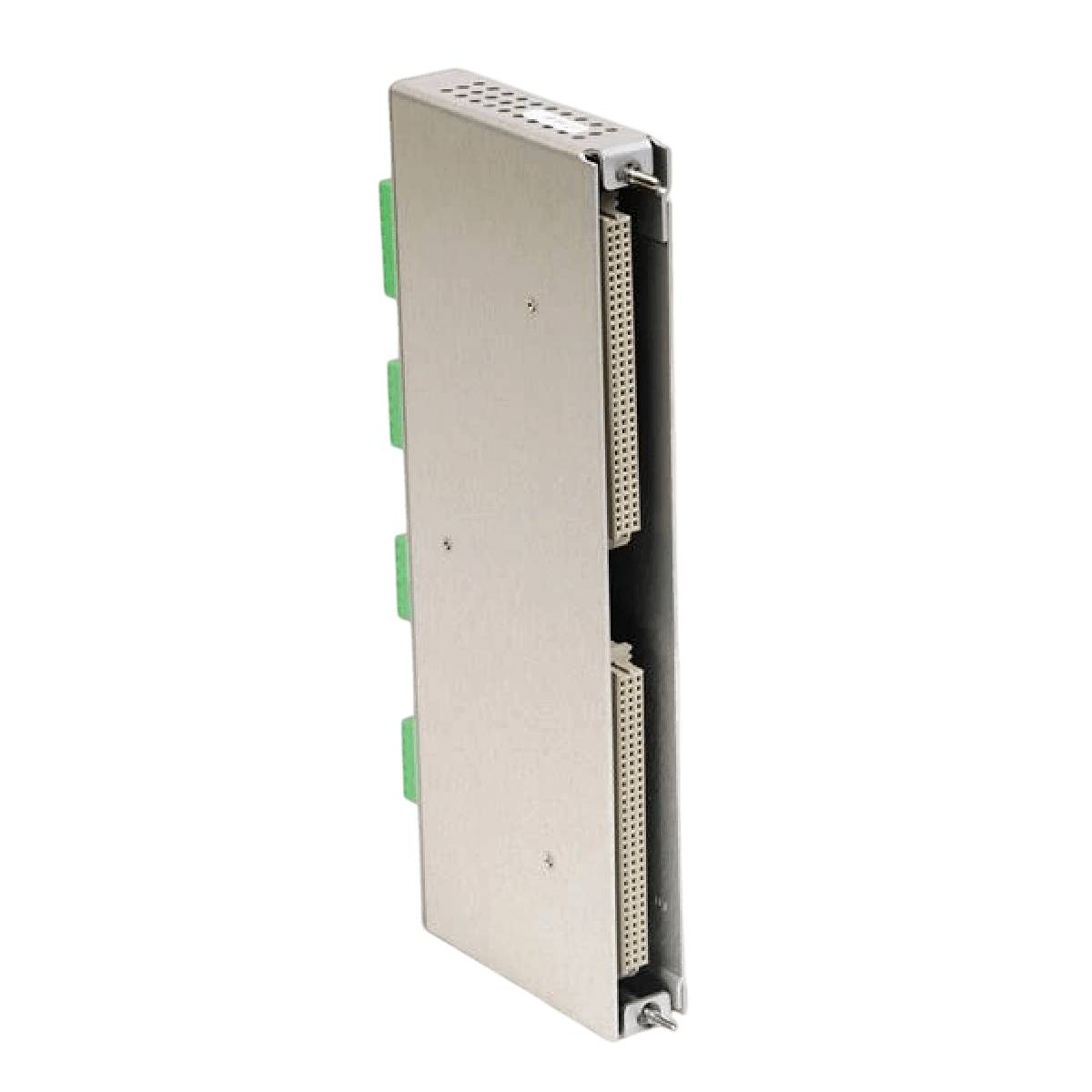

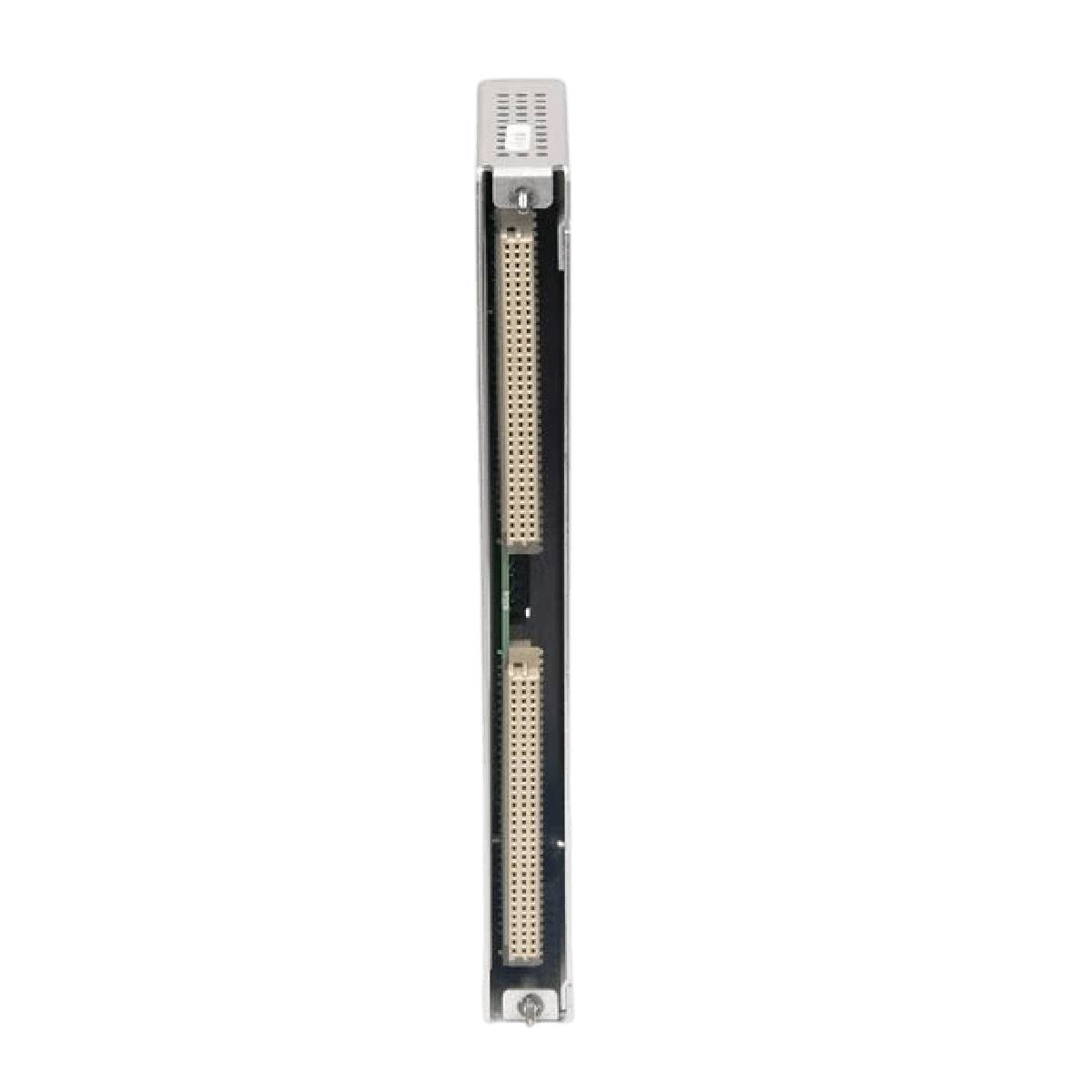

آن 3500/50-01-00 بهعنوان یک مؤلفه بسیار دقیق پایش و پردازش سرعت دوکاناله عمل میکند که برای یکپارچهسازی در معماری رک سیستم حفاظت از ماشینآلات سری Bently Nevada 3500 طراحی شده است. این پردازنده تاکومتر با کارایی بالا، سیگنالهای ورودی پویا را از پروبهای مجاورتی صنعتی یا پیکاپهای مغناطیسی غیرفعال دریافت میکند تا عیبیابیهای ضروری چرخشی را محاسبه کند. این دستگاه بهطور پیوسته پارامترهای مهمی مانند سرعت چرخشی شفت، نرخهای شتاب روتور و بردارهای جهت چرخش را ردیابی میکند. آن 3500/50M سپس این متغیرهای فیزیکی بلادرنگ را با پیکربندیهای هشدار برنامهریزیشده توسط کاربر مقایسه میکند تا هنگام عبور حدود پایششده، منطق هشدار فوری کارخانه را فعال کند.
این تجهیز که با سفتافزار تخصصی مهندسی شده است، 3500/50-01-00 نوع ماژول را میتوان برای تأمین مستقیم سیگنالهای Keyphasor شرطیشده به بکپلین 3500 پیکربندی کرد؛ در نتیجه، نیاز به فضای نصب یک ماژول مستقل Keyphasor در رک ریزپردازنده حذف میشود. برای ثبت ثانویه و بصریسازی دادهها، هر کانال پردازشی خروجیهای ولتاژ متناسب آنالوگ +4 تا +20 میلیآمپر و ایزوله برای ثبتکننده، بههمراه اتصالات پیوسته و بافرشده ترانسدیوسر با حفاظت در برابر اتصال کوتاه از طریق رابطهای کواکسیال پنل جلویی ارائه میدهد. این پیکربندی خاص شامل یک ماژول ورودی/خروجی با ترمینالهای داخلی است و هیچ گزینه تأییدیه محیطهای خطرناک ندارد؛ بنابراین، رابطی مطمئن و بدون مانع برای اتاقهای استاندارد ماشینآلات فراهم میکند.
| شماره قطعه | تفکیک گزینهها و شرح سیستم |
|---|---|
| 3500/50-AA-BB | مجموعه ماژول تاکومتر 3500/50M |
| A: 01 | ماژول ورودی/خروجی با ترمینالهای داخلی |
| B: 00 | گزینه تأییدیه محیطهای خطرناک: هیچکدام |
| طبقهبندی پارامتر | مقادیر مهندسی دقیق |
|---|---|
| سازنده | Bently Nevada (Baker Hughes) |
| شماره قطعه اصلی | 3500/50-01-00 |
| گونه ماژول | ماژول تاکومتر 3500/50M |
| محدوده سیگنال ورودی | +10.0 ولت تا -24.0 ولت |
| امپدانس ورودی استاندارد | 20 کیلواهم |
| مصرف توان معمول | 5.8 وات |
| حداکثر فرکانس ورودی | 20 کیلوهرتز |
| حداکثر محدوده مقیاس کامل | 99,999 دور بر دقیقه |
| دقت دور بر دقیقه (کمتر از 100 دور بر دقیقه) | +/- 0.1 دور بر دقیقه |
| دقت دور بر دقیقه (100 تا 10,000 دور بر دقیقه) | +/- 1 دور بر دقیقه |
| دقت دور بر دقیقه (بیش از 10,000 دور بر دقیقه) | +/- 0.01٪ سرعت واقعی محور |
| دقت شتابگیری روتور | +/- 20 دور بر دقیقه |
| خروجی جریان ضبطکننده | +4 تا +20 میلیآمپر |
| محدوده مقاومت بار ضبطکننده | 0 تا 600 اهم |
| امپدانس خروجی بافرشده | 550 اهم |
| حد تأمین برق مبدل | 24 ولت DC، حداکثر 40 میلیآمپر برای هر کانال |
| تنظیمات تأخیر هشدار 1 | 1 تا 60 ثانیه (با فواصل 1 ثانیه) |
| تنظیمات تأخیر هشدار 2 | 1 تا 60 ثانیه (با فواصل 0.1 ثانیه) |
| ابعاد برد اصلی (ارتفاع × عرض × عمق) | 241.3 میلیمتر × 24.4 میلیمتر × 241.8 میلیمتر (9.50 اینچ × 0.96 اینچ × 9.52 اینچ) |
| وزن خالص برد اصلی | 0.82 کیلوگرم (1.8 پوند) |
| ابعاد ماژول ورودی/خروجی (ارتفاع × عرض × عمق) | 241.3 میلیمتر × 24.4 میلیمتر × 99.1 میلیمتر (9.50 اینچ × 0.96 اینچ × 3.90 اینچ) |
| وزن خالص ماژول ورودی/خروجی | 0.20 کیلوگرم (0.44 پوند) |
| نیازمندی فضای رک (اصلی) | 1 شکاف رک جلویی با ارتفاع کامل |
| نیازمندی فضای رک (ورودی/خروجی) | 1 شکاف رک پشتی با ارتفاع کامل |

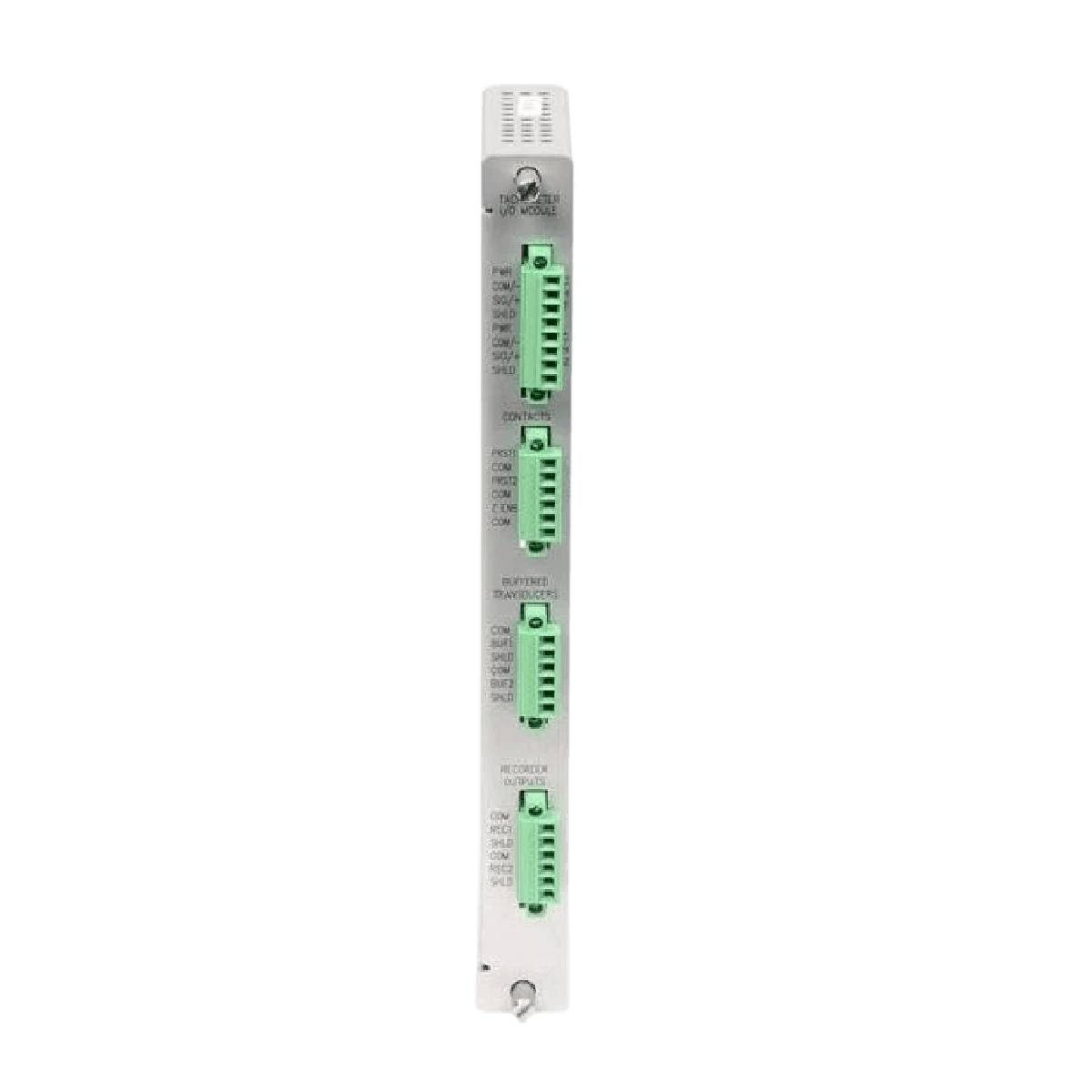

| مؤلفه رابط | چیدمان پایانه و تخصیص عملکرد |
|---|---|
| درگاه کواکسیال 1 پنل جلویی | خروجی تشخیصی شکلموج خام ولتاژ مبدل بافرشده کانال 1 |
| درگاه کواکسیال 2 پنل جلویی | خروجی تشخیصی شکلموج خام ولتاژ مبدل بافرشده کانال 2 |
| بلوکهای ورودی/خروجی داخلی پشتی | پیچهای فشاری اختصاصی پایانه برای برق مبدل، سیگنالها، شیلدها و خطوط ضبطکننده |
