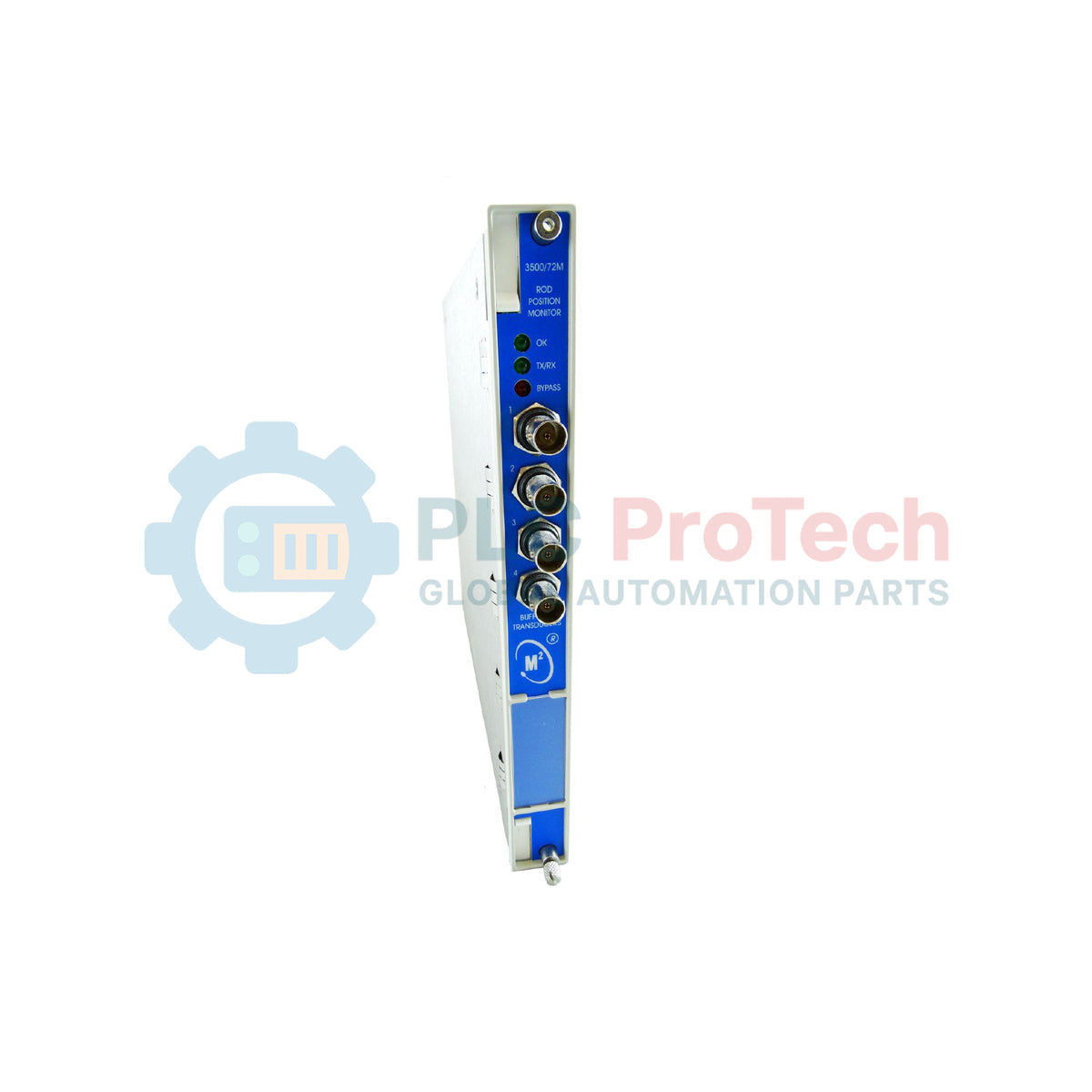

Bently Nevada 3500/72-03-CN پایشگر موقعیت میله رفت‌وبرگشتی 3500/72M

مروری بر محصول

ماژول 3500/72-03-CN (3500/72M) یک مانیتور ۴کاناله با عملکرد بالا است که به‌طور ویژه برای حفاظت پیوسته از کمپرسورهای رفت‌وبرگشتی طراحی شده است. این ماژول 3500/72-03-CN برای پایش موقعیت میله، افت میله و کراس‌هد هایپرکمپرسور، آماده‌سازی پیشرفته سیگنال را فراهم می‌کند. در محیط‌های صنعتی دشواری مانند فرآوری میان‌دستی گاز طبیعی، پالایش نفت و تولید مواد شیمیایی، یکپارچگی میله پیستون و نوارهای راید اهمیت حیاتی دارد. 3500/72M با ارائه داده‌های لحظه‌ای سایش و ردیابی دقیق جابه‌جایی، به اپراتورها امکان می‌دهد از نگهداری واکنشی به راهبردهای پیش‌بینانه روی آورند. شناسایی حرکت بیش‌ازحد میله پیش از وقوع تماس مکانیکی داخلی، برای جلوگیری از خرابی فاجعه‌بار سیلندر ضروری است و در نتیجه، بیشترین زمان آماده‌به‌کاری ماشین‌آلات و ایمنی کارکنان را در محیط‌های پرفشار تضمین می‌کند.

شرح پسوند

پیکربندی الفبایی-عددی 33500/72-03-CN مشخصات سخت‌افزاری و گواهی زیر را تعریف می‌کند:

• 3500/72: مدل پایه برای مانیتور موقعیت میله رفت‌وبرگشتی.

• -03 (نوع ماژول I/O): پیکربندی‌شده با ماژول I/O مجهز به موانع داخلی و ترمینال‌های داخلی. این ویژگی هنگام اتصال به مبدل‌ها در مناطق خطرناک، نیاز به موانع زنر خارجی را برطرف کرده، فضای تابلو را بهینه می‌کند و پیچیدگی سیم‌کشی را کاهش می‌دهد.

• -CN (تأییدیه نهادهای ذی‌صلاح): به‌طور ویژه برای انطباق با استانداردهای منطقه‌ای چین، از جمله NEPSI (مرکز ملی نظارت و بازرسی حفاظت در برابر انفجار و ایمنی تجهیزات ابزار دقیق) و الزامات CCC برای تأسیسات مناطق خطرناک، گواهی شده است.

مشخصات فنی

پرسش‌های متداول نگهداری فنی

تفاوت بین پایش افت میله و پایش موقعیت میله چیست؟

افت میله، سایش عمودی نوارهای راید را با اندازه‌گیری موقعیت میله نسبت به سیلندر، به‌طور خاص ردیابی می‌کند. موقعیت میله، اندازه‌گیری عمومی‌تری است که برای پایش حرکت و هم‌راستایی میله درون محفظه پکینگ استفاده می‌شود. هر دو مورد برای ارزیابی وضعیت اجزای رفت‌وبرگشتی ضروری هستند.

چرا این ماژول به ورودی Keyphasor نیاز دارد؟

برای اندازه‌گیری دقیق افت میله، مانیتور باید موقعیت میله را در نقطه‌ای ثابت از کورس، معمولاً نقطه بیشینه بار میله، «نمونه‌برداری» کند. Keyphasor محرک زمان‌بندی لازم را فراهم می‌کند تا لنگی طبیعی و خمش میله را که در نقاط دیگر چرخه رخ می‌دهد، فیلتر کند.

آیا می‌توان از 3500/72-03-CN در محیط‌های دارای گاز انفجاری استفاده کرد؟

بله. گزینه -03 نشان می‌دهد که ماژول I/O دارای موانع ایمنی ذاتی داخلی است. در صورت نصب مطابق دستورالعمل‌های -CN (NEPSI)، این ماژول می‌تواند به‌طور ایمن با پروب‌های واقع در مناطق خطرناک Zone 0، 1 یا 2 ارتباط برقرار کند.

راهنمای مهندسی و نصب

ایمنی ذاتی و موانع داخلی

ماژول 3500/72-03-CN به موانع داخلی مجهز است تا انرژی الکتریکی منتقل‌شده به میدان را محدود کند. هنگام سیم‌کشی پروب‌های مجاورتی، اطمینان حاصل کنید که کابل‌های میدان از همه سیم‌کشی‌های فاقد ایمنی ذاتی، مانند کابل‌های برق و خطوط رله، از نظر فیزیکی جدا باشند تا از القا جلوگیری شده و یکپارچگی مدار ایمنی حفظ شود. در مواردی که مقررات محلی الزام می‌کند، از کابل‌های دارای روکش آبی استفاده کنید تا حلقه‌های IS به‌وضوح شناسایی شوند.

تنظیم فاصله مبدل و پایداری سیگنال

موفقیت در پایش افت میله به تنظیم اولیه فاصله پروب‌های مجاورتی وابسته است. فاصله پروب‌ها باید زمانی تنظیم شود که کمپرسور در وضعیت مکانیکی مشخصی، مانند نقطه مرگ پایین، قرار دارد. هنگام راه‌اندازی ماشین با نوارهای راید جدید، از نرم‌افزار پیکربندی رک 3500 برای ایجاد خط پایه «بدون سایش» استفاده کنید. این خط پایه، مرجع تمامی محاسبات سایش آینده است.

ملاحظات حرارتی و محل نصب رک

اگرچه این ماژول برای کار در دمای حداکثر 65 deg C نام‌گذاری شده است، مانیتورهای کمپرسور رفت‌وبرگشتی اغلب داده‌های پرسرعتی را پردازش می‌کنند که گرمای موضعی ایجاد می‌کند. اطمینان حاصل کنید که رک 3500 تهویه کافی داشته باشد. در صورت نصب در محیط صنعتی با دمای بالا، برای حفظ دمای داخلی پایدار از مجموعه فن خنک‌کننده در قسمت پایین رک استفاده کنید؛ این کار از دریفت حرارتی در مدار آماده‌سازی سیگنال آنالوگ جلوگیری می‌کند.
