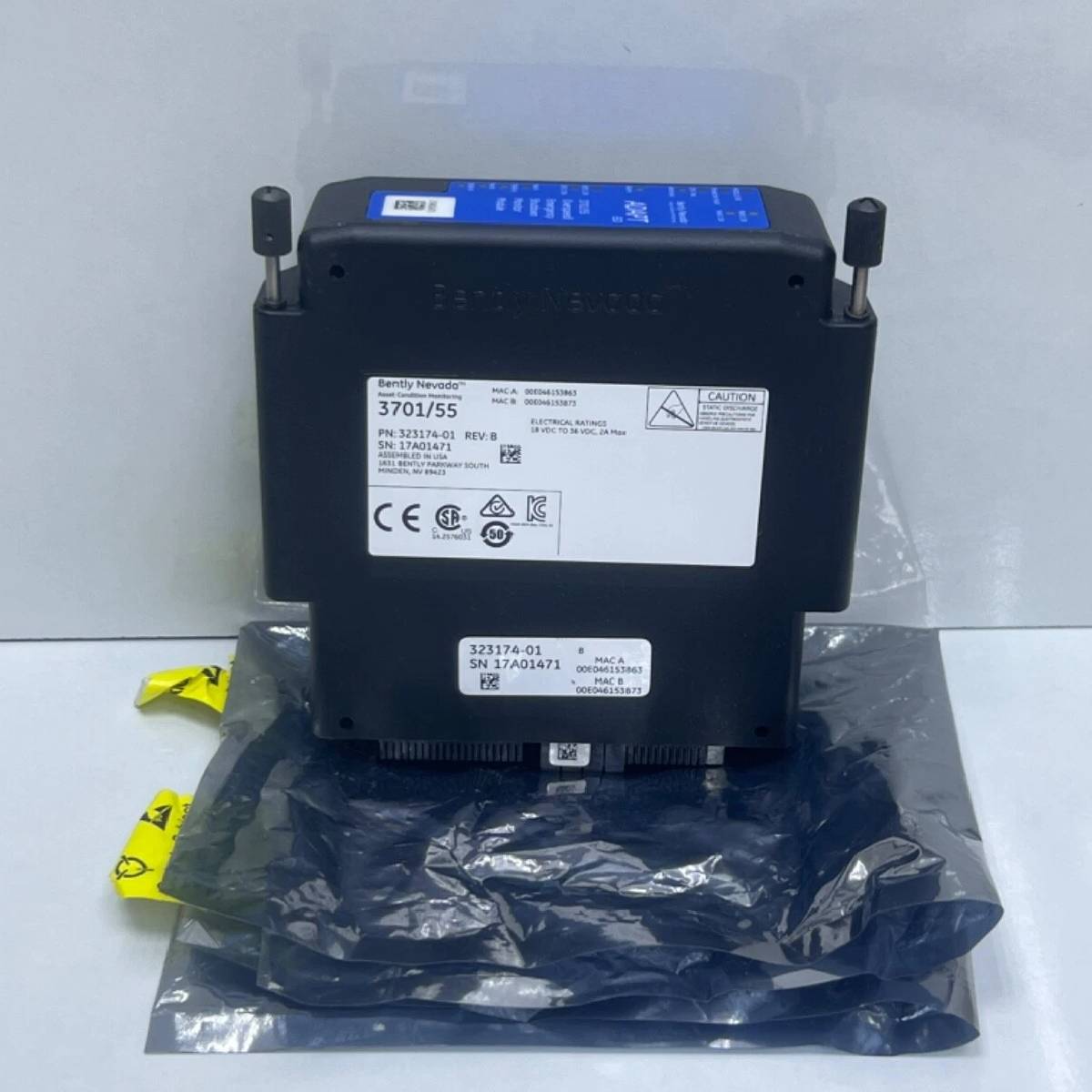

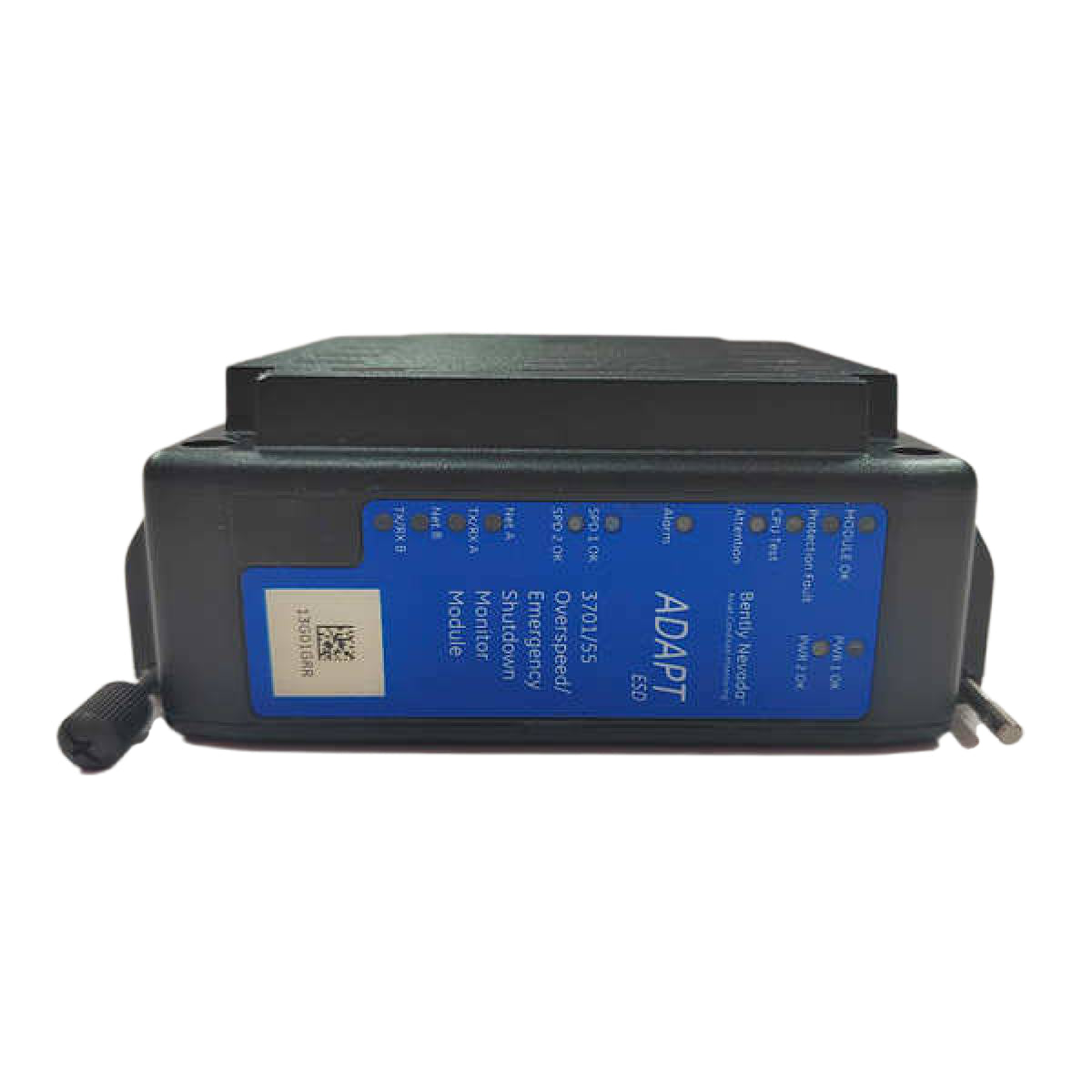

بنتلی نوادا 323174-01 یک ماژول پردازش پربازده و سهگانهافزون است که برای سیستم دستگاه قطع اضطراری ADAPT ESD مدل 3701/55 طراحی شده است. این ماژول بهعنوان بخشی از یک PLC ایمنی مستقل، موتور اصلی پردازش برای اجرای منطق حیاتی ایمنی در قطع اضطراری ماشینآلات دوار، از جمله توربینهای بخار، گاز و آبی، انبساطدهندهها و تجهیزات عمومی فرایندی است. در یک معماری معمول افزونگی سهگانه ماژولار (TMR)، سه ماژول پردازش بهصورت موازی کار میکنند تا قابلیت اطمینان و تحمل خطای فوقالعادهای در سیستم فراهم شود.
ماژول 323174-01 مجموعه گستردهای شامل 32 ورودی گسسته و 12 ورودی آنالوگ متغیرهای فرایندی را پایش میکند و همگامسازی همه متغیرهای حیاتی سیستم را در چارچوب TMR تضمین مینماید. هر ماژول پردازش بهطور مستقیم دو ورودی سرعت منحصربهفرد را مدیریت میکند و ظرفیت تجمعی سیستم را به شش کانال سرعت میرساند. پیکربندیهای کاربردی سطح میدان بهصورت ایمن از طریق نرمافزار Bently Nevada Monitor Configuration ارائه میشوند. این ماژول حل منطق ورودی به خروجی را با زمان پردازش اسمی منطق 2ms و زمان تغییر وضعیت رله 8ms بهینه میکند و در نتیجه فاصله زمانی میان تشخیص رویداد اضطراری و خاموش شدن سیستم را به حداقل میرساند. عملیات نگهداری نیز ساده شده است، زیرا همه میانافزارهای تعبیهشده روی ماژول را میتوان بدون باز کردن فیزیکی سیستم بهطور کامل ارتقا داد.

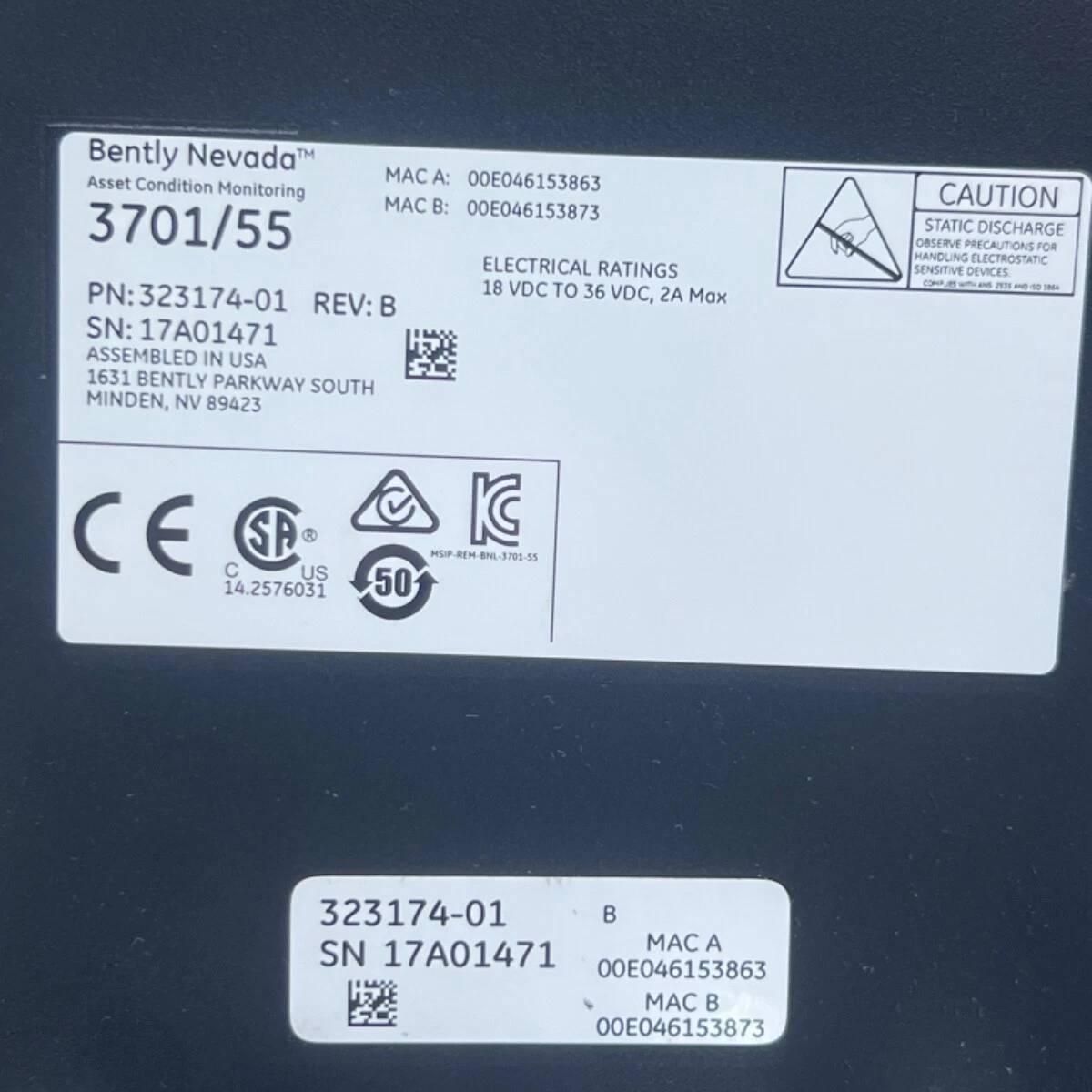

| شماره قطعه | توضیحات |
|---|---|
| 323174-01 | ماژول CPU دستگاه ADAPT ESD |
| پارامتر | مشخصات / مقدار |
|---|---|
| سازنده | بنتلی نوادا (شرکت بیکر هیوز) |
| نوع ماژول | ماژول پردازش (CPU) |
| شماره قطعه | 323174-01 |
| سازگاری سیستم | دستگاه قطع اضطراری ADAPT ESD مدل 3701/55 |
| بلوکهای پردازش منطق | حداکثر 500 بلوک |
| زمان اسمی پردازش منطق | 2 ms |
| زمان تغییر وضعیت رله | 8 ms |
| درگاههای ارتباطی شبکه | 2 درگاه برای هر ماژول CPU (اترنت 10/100 Mbps، TCP/IP) |
| پروتکلهای آدرسدهی IP | IP ثابت و DHCP |
| همگامسازی زمان | NTP |
| امنیت پیکربندی | محافظتشده با گذرواژه |
| خروجیهای ثبتکننده | دو خروجی 4-20 mA با تغذیه داخلی برای هر ماژول CPU |
| دمای عملیاتی | -30 degC تا +65 degC (-22 فارنهایت تا +149 فارنهایت) |
| دمای نگهداری | -45 degC تا +85 degC (-49 فارنهایت تا +185 فارنهایت) |
| رطوبت نسبی | 0٪ تا 95٪، بدون میعان |
| تحمل ارتعاش | 3 g در 3–57 Hz (طبق IEC 60068-1) |
| مقاومت در برابر شوک مکانیکی | 5 g در 57–500 Hz (طبق IEC 60068-1)؛ 15 g بهمدت 11 ms در حالت عملیاتی و غیرعملیاتی (طبق IEC 60068-2) |
| وزن ماژول | 1.2 کیلوگرم (2.6 پوند) |
| ابعاد ماژول (L × W × H) | 15.8 × 6.1 × 15.8 سانتیمتر (6.2 × 2.4 × 6.2 اینچ) |
پایه ترمینال سیستم باید بهصورت عمودی نصب شود و ترمینال منبع تغذیه بهصورت افقی خارج شود تا اتلاف حرارت مناسب تضمین گردد. حداقل عمق محفظه را 9 اینچ (9 in) حفظ کنید.
دو درگاه اترنت ماژول را روی دو زیرشبکه مستقل پیکربندی کنید تا مسیرهای داده مجزا و افزونه ایجاد شوند.
برای محیطهای حاوی مایعات متراکمشونده، رطوبت، باران یا ذرات معلق در هوا، سیستم باید برای محافظت از سختافزار داخلی در برابر گرمای بیشازحد و تنش حرارتی، داخل محفظهای با درجهبندی مناسب NEMA نصب شود.
هنگام اتصال شاسی و منابع تغذیه سیستم به زمین حفاظتی، پروتکلهای اتصال به زمین باید کاملاً مطابق یادداشت کاربردی 013 شرکت Bently Nevada باشند.
تنظیمات میانافزار و تغییرات سیستم را میتوان با ایمنی از طریق درگاههای شبکه اعمال کرد، بدون آنکه ماژول از محفظه شاسی خارج یا از آن جدا شود.
این تجهیز طبق استانداردهای IEC 61508 بخشهای 1 تا 7 و IEC 62061-1 بهعنوان تجهیز ایمنی SIL 3 گواهی شده است.
CAN/CSA-C22.2 شماره 61010-1-12، UL 61010-1، دستورالعمل ولتاژ پایین اتحادیه اروپا 2014/35/EU و EN 61010-1.
دستورالعمل اتحادیه اروپا 2014/30/EU، استاندارد EU 61326-3-1، استاندارد EN 61000-6-2 و استاندارد EN 61000-6-4.
cNRTLus کلاس I، ناحیه 2: AEx nA nC IIC T4 Gc / کلاس I، ناحیه 2: AEx ec nC IIC T4 Gc / کلاس I، بخش 2، گروههای A، B، C، D (T4 در Ta = -30 degC تا +65 degC هنگام نصب مطابق نقشه 100M1872). ATEX/IECEx II 3 G Ex nA nC IIC T4 Gc / Ex ec nC IIC T4/T5 Gc.
دستورالعمل اتحادیه اروپا 2006/42/EC (دستورالعمل ماشینآلات).
قوانین شناورهای فولادی ABS 2009.
دستورالعمل RoHS 2011/65/EU و انطباق با FCC بخش 15 کلاس مربوطه.
Global Express Shipping
Returns & Warranty
تولیدکننده: Bently Nevada
شماره محصول: 3701/55 323174-01
کشور سازنده:ایالات متحده آمریکا
نوع محصول: ماژول پردازش ADAPT ESD
پرداخت: حواله بانکی (T/T)، وسترن یونیون
وزن: 1200g
ابعاد: 15.8 x 6.1 x 15.8 cm (6.2 x 2.4 x 6.2 in)
بندر حمل و نقل: شیامن
گارانتی: ۱۲ ماه
