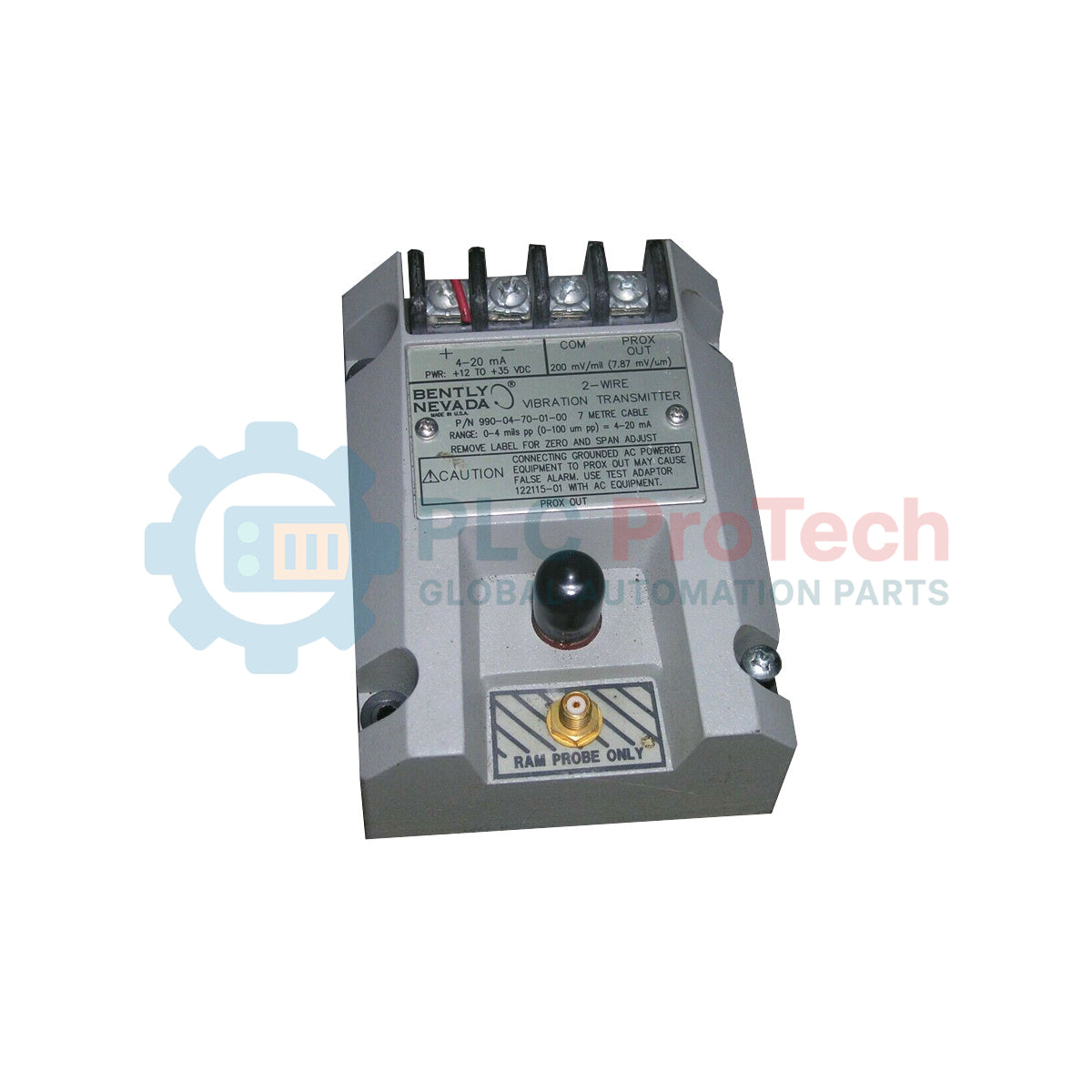

ترانسمیتر ارتعاش 990-04-70-01-00 روشی ساده برای یکپارچه‌سازی پایش ارتعاش شفت در سامانه‌های اتوماسیون صنعتی فراهم می‌کند. این واحد که توسط Bently Nevada توسعه یافته است، اندازه‌گیری‌های ارتعاش را از یک پروب مجاورتی 3300 NSv به سیگنال خروجی خطی ۴ تا ۲۰ میلی‌آمپر برای کاربردهای حفاظت از ماشین و پایش وضعیت تبدیل می‌کند.
این پیکربندی ترانسمیتر معمولاً روی تجهیزات دواری نصب می‌شود که در آن‌ها روند‌یابی پیوسته ارتعاش بدون به‌کارگیری یک سامانه پایش کامل مبتنی بر رک موردنیاز است. محفظه فشرده و آرایش نصب روی ریل DIN، نصب درون کابینت‌های کنترل OEM، اسکیدهای کمپرسور و پنل‌های ماشین‌آلات پکیج‌شده را تسهیل می‌کنند.
ترانسمیتر از یک منبع تغذیه حلقه‌ای DC استاندارد استفاده می‌کند و تجهیزات الکترونیکی Proximitor و مدارهای شرطی‌سازی سیگنال را در یک مجموعه کپسوله‌شده واحد ترکیب می‌کند. کارکنان تعمیر و نگهداری همچنین می‌توانند در طول راه‌اندازی و عیب‌یابی، از طریق اتصال PROX OUT به اطلاعات دینامیکی ارتعاش دسترسی داشته باشند.
محدوده تمام‌مقیاس ۰-۴ میل پیک‌به‌پیک این نسخه را برای کاربردهای ماشین‌آلاتی که به وضوح اندازه‌گیری دقیق‌تر ارتعاش نیاز دارند، مناسب می‌کند.
| حوزه کاربرد | تجهیزات متداول |
|---|---|
| سامانه‌های نفت و گاز | کمپرسورها و پمپ‌های کمکی |
| کارخانه‌های تولیدی | موتورهای الکتریکی و دمنده‌ها |
| عملیات تأسیسات | پمپ‌های آب خنک‌کننده |
| صنایع فرایندی | ماشین‌آلات فرایندی دوار |
| پکیج‌های تجهیزات OEM | پنل‌های پایش یکپارچه |
| برنامه‌های نگهداری و تعمیرات | روند‌یابی ارتعاش ماشین‌آلات |
| آیتم پیکربندی | انتخاب |
|---|---|
| مدل | ۹۹۰ - ترانسمیتر ارتعاش |
| گزینه تمام‌مقیاس | ۰۴ = ۰-۴ میل پیک‌به‌پیک (۰-۱۰۰ میکرومتر پیک‌به‌پیک) |
| گزینه طول سیستم | ۷۰ = ۷٫۰ متر (۲۳٫۰ فوت) |
| گزینه نصب | ۰۱ = گیره‌های ریل DIN با عرض ۳۵ میلی‌متر |
| گزینه تأییدیه سازمان | ۰۰ = موردنیاز نیست |
| مشخصات | مقدار |
|---|---|
| تولیدکننده | Bently Nevada |
| شماره محصول | 990-04-70-01-00 |
| نوع محصول | ترانسمیتر ارتعاش 990 |
| مبدأ | ساخت ایالات متحده آمریکا |
| نوع ورودی | ۱ پروب مجاورتی غیرتماسی 3300 NSv و کابل رابط |
| منبع تغذیه | ۱۲+ تا ۳۵+ ولت DC |
| خروجی سیگنال | ۴ تا ۲۰ میلی‌آمپر |
| محدوده تمام‌مقیاس | ۰-۴ میل پیک‌به‌پیک (۰-۱۰۰ میکرومتر پیک‌به‌پیک) |
| طول سیستم | 7.0 متر |
| روش نصب | گیره‌های ریل DIN با عرض 35 میلی‌متر |
| دمای کارکرد | -35 degC تا +85 degC |
| دمای نگهداری | -51 degC تا +100 degC |
| وزن خالص | 0.82 kg |
| وزن حمل | 2 kg |
| رابط | شرح |
|---|---|
| ورودی پراب | اتصال برای سامانه پراب 3300 NSv |
| ترمینال تغذیه DC | ورودی تغذیه لوپ |
| خروجی آنالوگ | سیگنال ارتعاش 4 تا 20 mA |
| PROX OUT | خروجی تشخیصی دینامیکی |
| COM | مرجع مشترک سیگنال |
ترانسمیتر را در یک محفظه کنترل محافظت‌شده در برابر ارتعاش، با اتصال زمین مناسب و رعایت اصول شیلدگذاری کابل نصب کنید. آرایش نصب روی ریل DIN امکان یکپارچه‌سازی سریع با تابلوهای اتوماسیون موجود را فراهم می‌کند.
برای کاهش تداخل الکترومغناطیسی، سیم‌کشی ترانسدیوسرهای کم‌سطح را از کابل‌های موتور با جریان بالا جدا کنید. هنگام راه‌اندازی، فاصله پراب را بررسی کرده و پیش از وارد کردن ماشین به سرویس، از پایدار بودن جریان لوپ اطمینان حاصل کنید.
برای اندازه‌گیری شکل موج تشخیصی، از تجهیزات پایش ایزوله مناسب که به رابط PROX OUT متصل شده‌اند استفاده کنید. در محیط‌های فرایندی با رطوبت بالا، از کانکتورهای در معرض تماس در برابر رطوبت و آلودگی بیش‌ازحد محافظت کنید.
این پیکربندی از چه محدوده اندازه‌گیری‌ای استفاده می‌کند؟
این مدل از محدوده ارتعاش 0-4 mils پیک‌توپیک استفاده می‌کند.
کدام سری پراب با ترانسمیتر سازگار است؟
این دستگاه برای سامانه‌های پراب مجاورتی Bently Nevada 3300 NSv طراحی شده است.
آیا دستگاه را می‌توان داخل یک تابلو کنترل استاندارد نصب کرد؟
بله. ترانسمیتر برای نصب در تابلو، دارای گیره‌های نصب روی ریل DIN است.
چه سیگنال خروجی‌ای به سامانه کنترل ارائه می‌شود؟
ترانسمیتر سیگنال ارتعاش متناسب 4 تا 20 mA را خروجی می‌دهد.
آیا ترانسمیتر برای پایش کمپرسور مناسب است؟
بله. این دستگاه معمولاً در کمپرسورهای گریز از مرکز و تجهیزات دوار کمکی استفاده می‌شود.
آیا این نسخه دارای گواهی‌نامه محیط‌های خطرناک است؟
خیر. گزینه تأییدیه -00 نشان‌دهنده پیکربندی استاندارد برای محیط‌های غیرخطرناک است.
چه محدوده‌ای از منبع تغذیه موردنیاز است؟
ترانسمیتر با ولتاژ +12 تا +35 Vdc کار می‌کند.
آیا تیم‌های تعمیر و نگهداری می‌توانند به سیگنال‌های دینامیکی ارتعاش دسترسی داشته باشند؟
بله. سیگنال‌های تشخیصی از طریق اتصال PROX OUT در دسترس هستند.
طول کابل سیستم ارائه‌شده چقدر است؟
این پیکربندی از طول سیستم 7.0 متر استفاده می‌کند.
ترانسمیتر چگونه نصب می‌شود؟
دستگاه مستقیماً روی ریل DIN با عرض 35 میلی‌متر نصب می‌شود.
آیا ترانسمیتر برای پایش مداوم طراحی شده است؟
بله. این دستگاه از روندپایش مداوم ارتعاش در سامانه‌های ماشین‌آلات صنعتی پشتیبانی می‌کند.
دستگاه چه شرایط محیطی را می‌تواند تحمل کند؟
ترانسمیتر در دماهای -35 degC تا +85 degC کار می‌کند.
