تولیدکننده: Bently Nevada
شماره محصول: 990-05-XX-01-CN
کشور سازنده:ایالات متحده آمریکا
نوع محصول: ترانسمیتر لرزش
بارکد: 8537101190
پرداخت: حواله بانکی (T/T)، وسترن یونیون
وزن: 460g
ابعاد: ۹٫۸ سانتیمتر × ۷٫۳ سانتیمتر × ۶ سانتیمتر
بندر حمل و نقل: شیامن
گارانتی: ۱۲ ماه

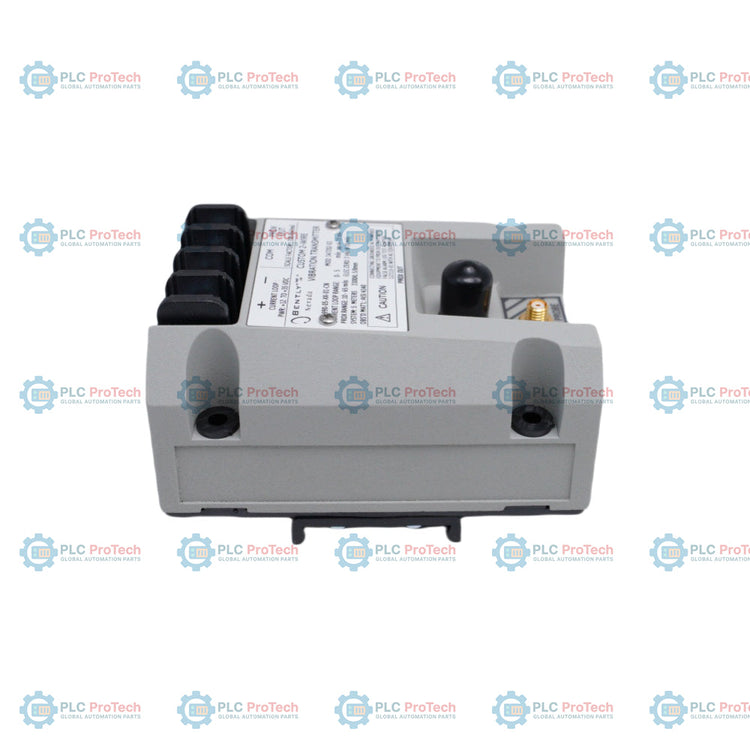

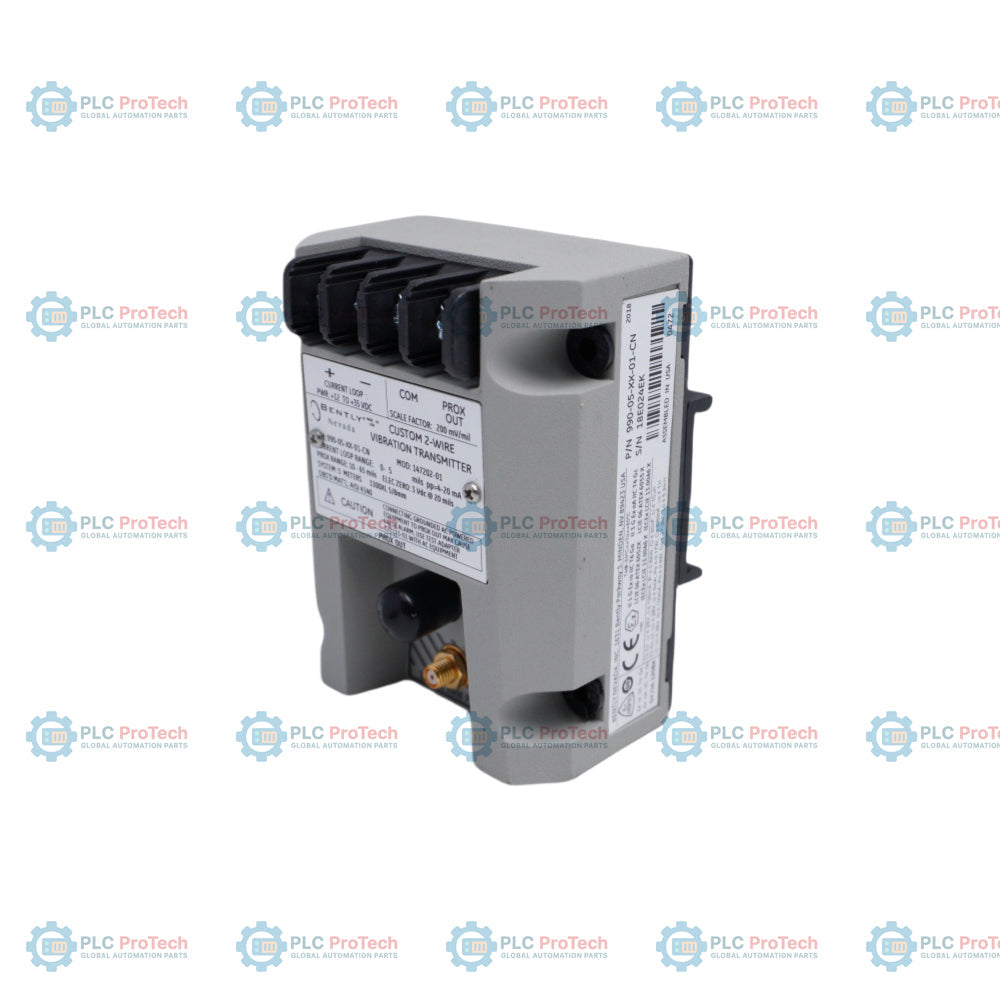

990-05-XX-01-CN MOD: 165335-01 یک ترانسمیتر ارتعاش 990 دو سیمه و بسیار قابلاعتماد است که توسط Bently Nevada برای تأمین پایش پیوسته حفاظت از ماشینآلات، بهطور مستقیم در شبکههای کنترل کارخانه، مهندسی شده است. این قطعه صنعتی، مدار پردازشی یک حسگر مجاورت استاندارد را در بستهای فشرده از ترانسمیتر قابل نصب در محل ادغام میکند. این تجهیز ورودیهای یک پروب مجاورت جریان گردابیِ بدون تماس 3300 XL 8mm و کابل رابط آن را دریافت کرده و تغییرات خام و پربسامد فاصله میکروسکوپی را به یک خروجی حلقه جریان خطی و متناسب 4 تا 20 میلیآمپر تبدیل میکند. این سیگنال آنالوگ مستقیماً به سیستمهای کنترل توزیعشده (DCS)، کنترلکنندههای منطقی برنامهپذیر (PLC) یا ثبتکنندههای ساده دادههای فرایندی متصل میشود و به مانیتور سیستم رک جداگانه نیاز ندارد.
این پیکربندی سختافزاری دقیق دارای گزینه اندازهگیری تماممقیاس کالیبرهشده در کارخانه، از 0 تا 5 میل pp (0 تا 125 میکرومتر pp) است و برای ردیابی مستقیم دامنه ارتعاش شعاعی شفت طراحی شده است. محفظه فیزیکی به گیرههای ریل DIN با عرض 35 میلیمتر مجهز شده است تا نصب چفتی سریع و ایمن را در ترمینالهای مارشالینگ میدانی ممکن کند. این گونه با گزینه سازمان CN مهندسی شده است که انطباق صنعتی جهانی و محلی، شامل گواهیهای ایمنی مناطق خطرناک ATEX/IECEx و NEPSI چین، را فراهم میکند. تخصیص MOD: 165335-01 نشاندهنده یک کد اصلاح تخصصی کارخانه است که تنظیمات پردازش داخلی مشخص یا پارامترهای تطبیق دقیق قطعات را متناسب با نیازهای ماشینآلات هدف تضمین میکند و در عین حال سازگاری کامل با مدل پایه را حفظ مینماید.
| جایگاه کد گزینه | مقدار گزینه انتخابشده | جزئیات فنی |
|---|---|---|
| شماره مدل | 990 | خط تولید فرستنده لرزش 990 |
| A: گزینه محدوده کامل | -05 | مقیاس اندازهگیری 0-5 mils پیکبهپیک (0-125 um پیکبهپیک) |
| B: گزینه طول سیستم | -XX | گزینه قابل پیکربندی طول حلقه سیستم (متناسب با طراحی پروب/کابل) |

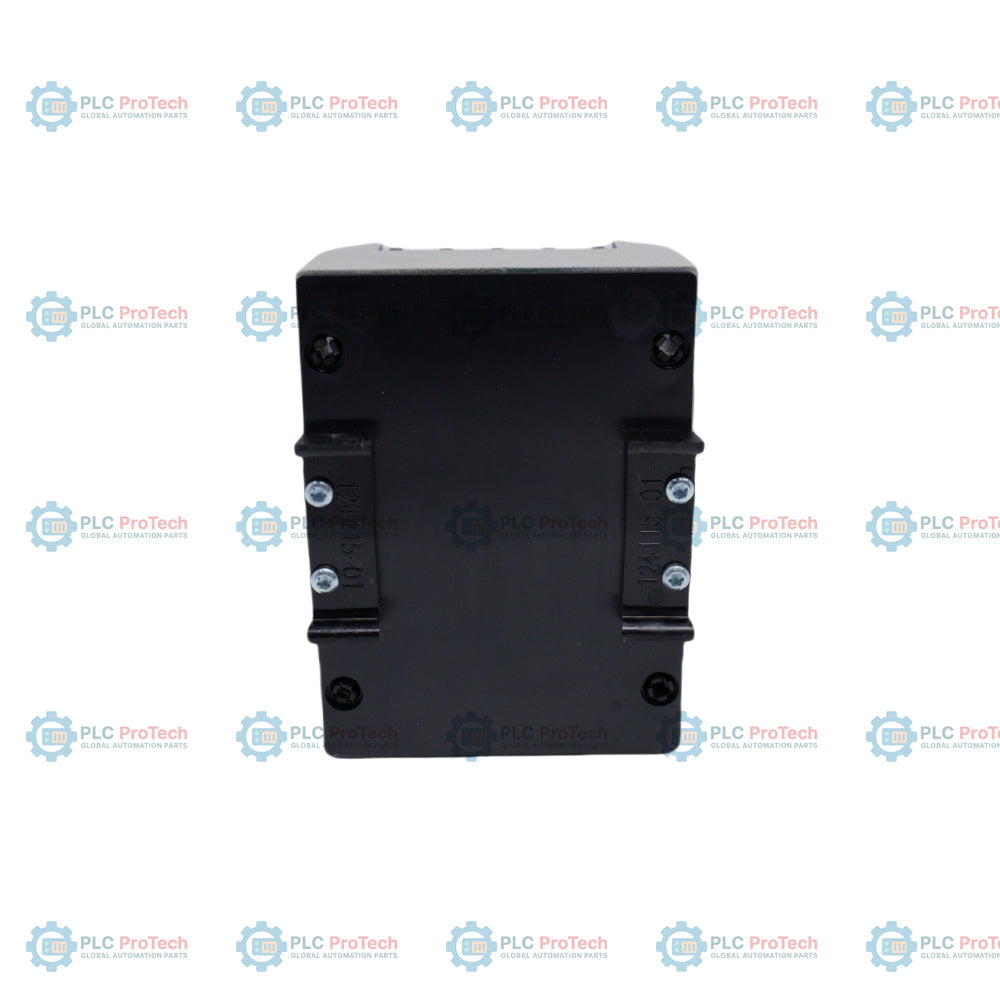

| C: گزینه نصب | -01 | گیرههای ریل DIN 35 mm نصبشده |
| D: تأییدیه سازمان | -CN | تأییدیههای ناحیه خطرناک ترکیبی ATEX/IECEx و NEPSI چین |
| کد اصلاح | MOD: 165335-01 | شناسه اصلاح پیکربندی تخصصی کارخانه |
| پارامتر | جزئیات |
|---|---|
| سازنده | Bently Nevada (Baker Hughes) |
| شناسه قطعه | 990-05-XX-01-CN MOD: 165335-01 |
| نوع محصول | فرستنده لرزش مجاورتی دوسیمه |
| کالیبراسیون خطی محدوده کامل | جابجایی پیکبهپیک 0 تا 5 mils (0 تا 125 um pp) |
| حلقه سیگنالدهی خروجی | جریان خطی 4 تا 20 mAdc متناسب با سیگنال |
| امپدانس خروجی بافرشده | 10 kohm نامی (محافظتشده در برابر اتصال کوتاه مداوم) |
| مقیاس خروجی بافرشده | مقدار نامی 7.87 V/mm (200 mV/mil) متناظر با فاصله پروب |
| محدوده ولتاژ تغذیه | تغذیه حلقه +12 Vdc تا +35 Vdc در اتصالات ترمینال موردنیاز است |
| تطبیق هسته مبدل | کالیبرهشده برای حلقههای پروب مجاورتی 3300 XL 8mm و کابل رابط |
| اندازه رابط سیمکشی میدانی | ترمینالهای پینی پذیرای سطح مقطع سیم تا 1.5 mm مربع |
| ساختار محفظه | ساختار بدنه پلیکربنات با صفحه نصب آلومینیومی یکپارچه |
| وزن خالص قطعه | معمولاً 0.43 kg (0.9 lbm) |
| محدوده دمای عملیاتی | -35 degC تا +85 degC |
| محدوده دمای نگهداری | -51 degC تا +100 degC |
| شاخص رطوبت نسبی | حداکثر 95٪، محدودههای مواجهه بدون میعان |
| اتصال ترمینال | تخصیص عملکرد |
|---|---|
| PROBE | درگاه کواکسیال مینیاتوری برای اتصال به کابل رابط مبدل مجاورتی ورودی |
| + (SIG) | رابط ترمینال مثبت حلقه برای دریافت ورودیهای تغذیه +12 تا +35 Vdc |
| - (COM) | اتصال منفی حلقه برای بازگرداندن سیگنال اندازهگیری تنظیمشده 4 تا 20 mA |
| BUF | سوکت کواکسیال BNC جلویی اختصاصی برای ارائه شکلموجهای ولتاژ بدون شرطیسازی |
