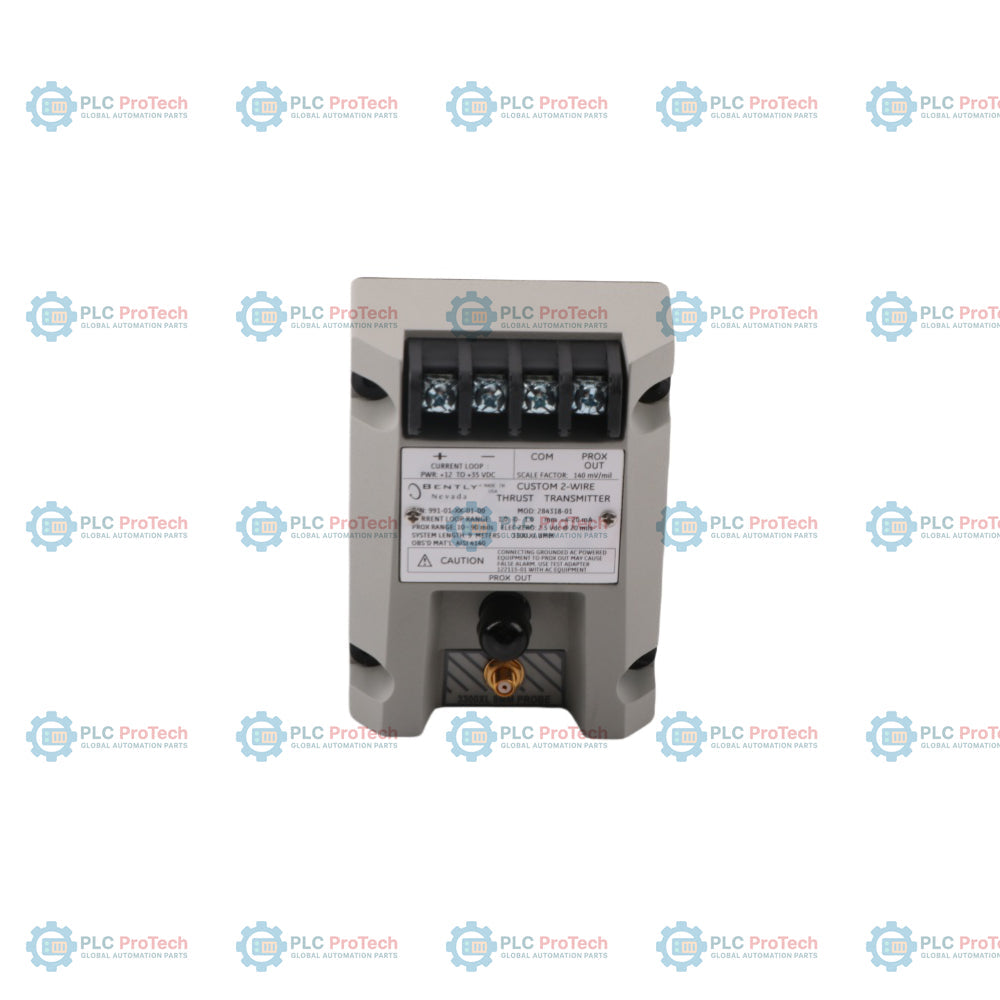

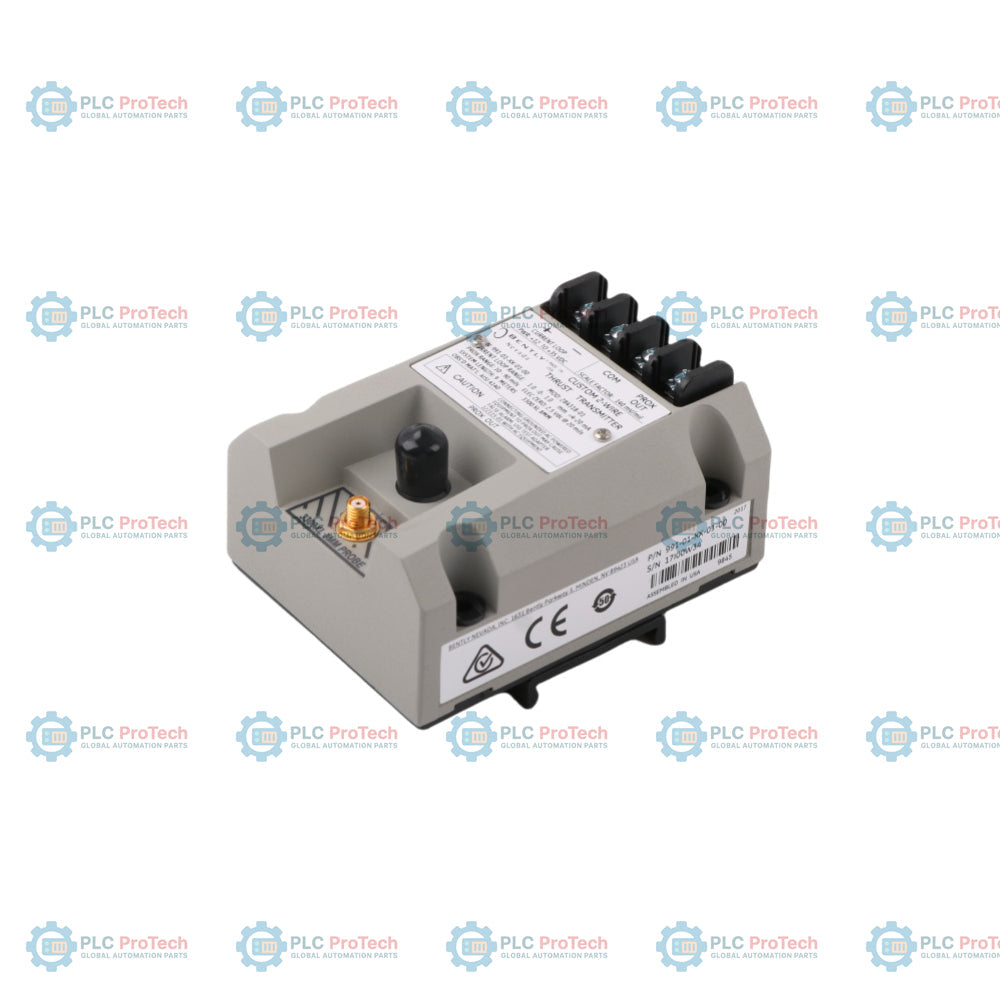

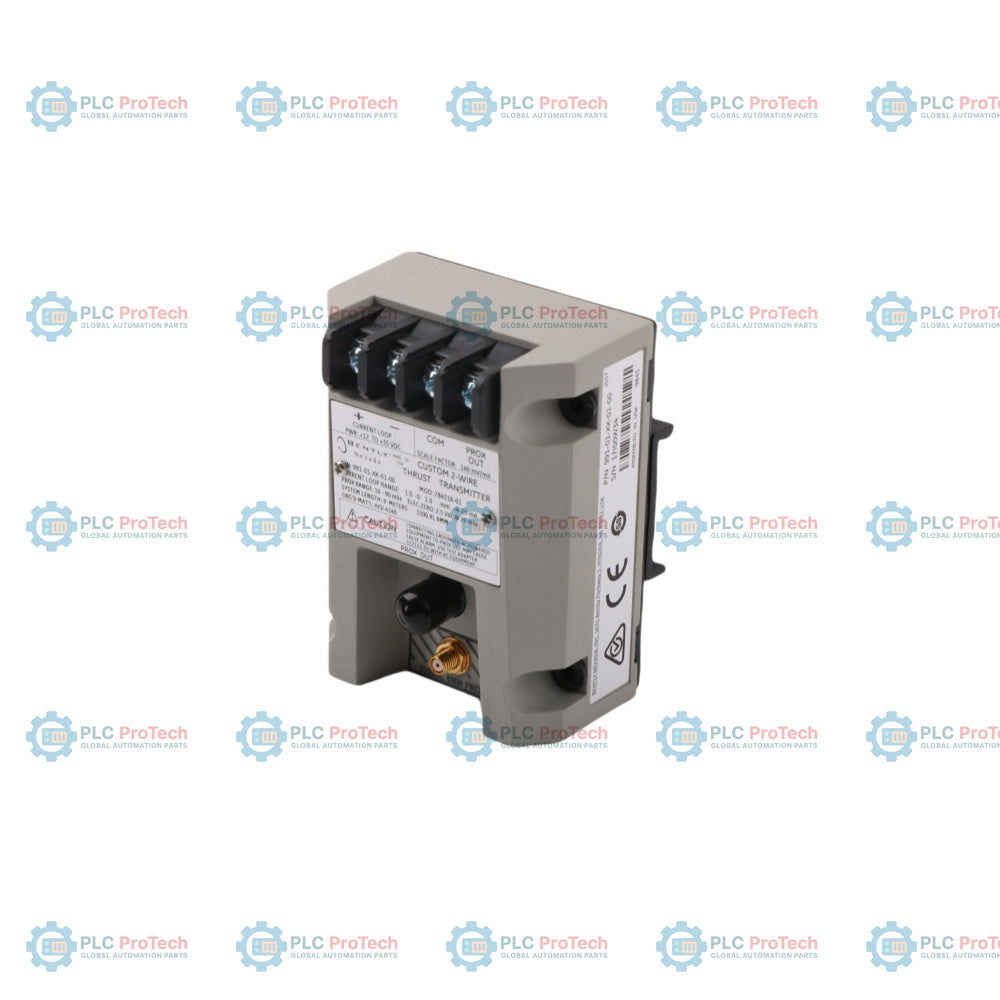

فرستنده رانش Bently Nevada 991-01-XX-01-00 MOD:284318-01

توضیحات

مدل 991-01-XX-01-00 (کد داخلی/شماره قطعه: 284318-01) یک فرستنده نیروی محوری دو سیمه و مقاوم با تغذیه حلقه‌ای است که توسط Bently Nevada (شرکت زیرمجموعه Baker Hughes) طراحی شده تا حفاظت مداوم از دارایی‌های ماشین‌آلات را با اتصال مستقیم ترنسدیوسرهای میدانی به شبکه‌های کنترل کارخانه فراهم کند. برخلاف مدل‌های لرزش شعاعی، این فرستنده تخصصی برای اندازه‌گیری موقعیت نیروی محوری (حرکت نسبی روتور ماشین به سمت یا دور از سطح یاتاقان نیرو) اختصاص یافته است. این دستگاه الکترونیک‌های پردازش سیگنال فرکانس بالا سنسور مجاورت و فرستنده آنالوگ را در یک محفظه جمع و جور ترکیب می‌کند. واحد ورودی سیگنال را از پروب مجاورت جریان گردابی 3300 XL با قطر 8 میلی‌متر و کابل توسعه بدون تماس دریافت کرده و تغییرات فاصله هدف را به خروجی حلقه جریان آنالوگ خطی 4 تا 20 میلی‌آمپر متناسب با جابجایی محوری کل تبدیل می‌کند.

این پیکربندی سخت‌افزاری دقیق دارای مقیاس اندازه‌گیری کالیبره شده کارخانه‌ای با دامنه کامل 50-0-50 میل (1.2-0-1.2 میلی‌متر) است که نمایانگر دامنه جابجایی کامل استاندارد 100 میل (2.5 میلی‌متر) با مرکزیت یک نقطه صفر ولتاژ می‌باشد. بدنه فیزیکی دارای گیره‌های ریل DIN 35 میلی‌متری برای نصب سریع و بدون ابزار در اتصالات میدان یا جعبه‌های محلی است. گزینه آژانس با -00 مشخص شده که مدل پایه منطقه عمومی بدون طبقه‌بندی استاندارد را نشان می‌دهد. شماره قطعه مهندسی داخلی 284318-01 نشان‌دهنده نسخه ساخت مدرن با قطعات سطح نصب با پایداری بالا، فیلترهای جبران دمای بهینه شده و محافظت بهبود یافته در برابر تداخلات RFI/EMI نسبت به پیکربندی‌های قدیمی است.

ویژگی‌ها

• معماری دو سیمه با تغذیه حلقه‌ای که سیگنال جریان آنالوگ مستقیم 4 تا 20 میلی‌آمپر را مستقیماً به کارت‌های پردازش DCS یا PLC میزبان ارسال می‌کند.
• پنجره مقیاس خطی استاندارد شده 50-0-50 میل (1.2-0-1.2 میلی‌متر) به‌طور خاص برای ردیابی ایمنی نیروی محوری دو جهته طراحی شده است.
• کلیپس‌های نصب ریل DIN 35 میلی‌متری یکپارچه که امکان نصب سریع و ایمن روی قفسه‌های محفظه را فراهم می‌کند.
• پوشش منطقه بدون رده‌بندی عمومی (-00 گزینه) که حلقه‌های سیگنال با هزینه موثر و یکپارچگی بالا فراهم می‌کند.
• طراحی سخت‌افزار مدرن 284318-01 که پایداری حرارتی برتر و کاهش انحراف ضریب مقیاس در دماهای صنعتی متغیر را ارائه می‌دهد.
• ترمینال دینامیک BNC نصب شده در جلو، ایزوله، که شکل موج‌های ولتاژ خام و بدون پردازش را برای جمع‌آوری داده‌های تشخیصی محلی فراهم می‌کند.
• کنترل‌های مستقل و غیرتعاملی صفر و بازه که امکان تنظیم کالیبراسیون تک‌نقطه‌ای بدون وقفه در شرایط میدانی را فراهم می‌کند.

کاربردها

• ردیابی مداوم موقعیت رانش محوری و حفاظت از جابجایی روتور در توربین‌های بخار یا گاز صنعتی حیاتی.
• ادغام مستقیم حلقه ایمنی روی کمپرسورهای گاز فرآیندی سنگین، توربو اکسپندرها و پمپ‌های تغذیه دیگ بخار چندمرحله‌ای.
• پنل‌های محافظت مستقل ماشین‌آلات در داخل مناطق تاسیسات جانبی و ماژول‌های تولید برق.

تجزیه رشته گزینه

مشخصات فنی

اتصالات/رابط‌ها

راهنمای نصب

• تراز ریل DIN: محفظه فرستنده را مستقیماً روی ریل DIN استاندارد ۳۵ میلی‌متری قرار دهید. فشار محکم به سمت پایین وارد کنید تا گیره‌های پلاستیکی یکپارچه به طور محکم روی لبه‌های ریل قفل شوند.
• ایزولاسیون قاب شاسی: اطمینان حاصل کنید که صفحات زمین داخلی از مسیرهای لوله برق بدون پوشش جدا باقی بمانند. صفحه پشتی فرستنده باید از قاب‌های ساختاری رک جدا باشد تا حلقه‌های زمین ولتاژ پایین حذف شوند.
• همگام‌سازی طول سیستم: اطمینان حاصل کنید که گزینه طول سیستم مشخص شده شما (گزینه -XX) کاملاً با طول فیزیکی کل پروب ۳۳۰۰ XL ۸ میلی‌متری و کابل توسعه متصل شده مطابقت دارد تا دقت کالیبره شده حفظ شود.
• تنظیم فاصله مکانیکی: در هنگام نصب پروب، سطح هدف باید به گونه‌ای مکانیکی قرار گیرد که پروب در مرکز فیزیکی محدوده خطی خود قرار داشته باشد (معمولاً متناظر با جریان حلقه خروجی ۱۲ میلی‌آمپر و یک ولتاژ DC خاص در پورت BNC) زمانی که روتور در موقعیت فعال عادی رانش خود است.
