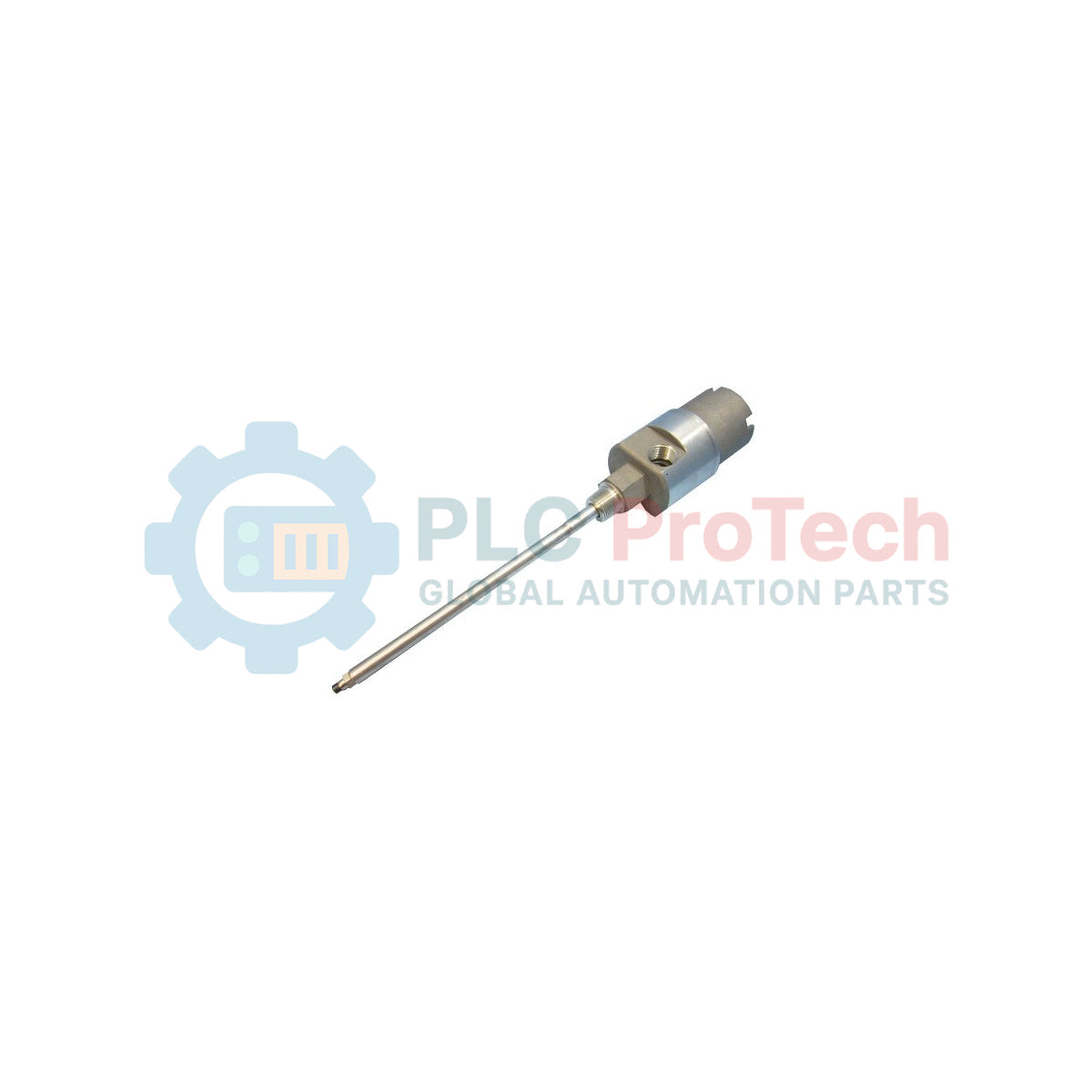

مجموعه محفظه ضدانفجار Bently Nevada CA24701-28-05-20-034-03-02

مروری بر محصول

محفظه ضد انفجار سنگین Bently Nevada مدل CA24701-28-05-20-034-03-02 برای محافظت از پروب‌های نزدیکی در محیط‌های صنعتی بسیار ناپایدار طراحی شده است. این مجموعه به عنوان یک سیستم محفظه خارجی مقاوم عمل می‌کند و امکان نصب پروب‌های 3300 XL 8mm را در خارج از دستگاه فراهم می‌آورد، در حالی که مهر و موم ضد شعله تأیید شده را حفظ می‌کند.

این محفظه از فولاد ضد زنگ 303 با آستری از فولاد ضد زنگ 304 ساخته شده و برای مقاومت در برابر شستشوی فشار بالا و جوهای خورنده مهندسی شده است. عمدتاً در پالایشگاه‌های نفت و گاز، کارخانه‌های فرآوری شیمیایی و نیروگاه‌ها که گازها یا گرد و غبار قابل اشتعال وجود دارد، استفاده می‌شود. این مجموعه تعویض و تنظیم پروب را با اجازه دادن به پرسنل تعمیر و نگهداری برای دسترسی به حسگر بدون باز کردن محفظه‌های داخلی یاتاقان دستگاه، ساده می‌کند.

پیکربندی فنی

سری CA24701 از یک نحو ابعادی دقیق استفاده می‌کند تا اطمینان حاصل شود که نوک پروب دقیقاً به شفت هدف می‌رسد و در عین حال مانع ضد انفجار تأیید شده حفظ می‌شود.

• پروب با کانکتور (28): شامل یک پروب نزدیکی 3300 XL 8mm یکپارچه است که با تأییدیه‌های مناطق خطرناک قابل انتخاب، مطابق با استانداردهای ایمنی جهانی پیکربندی شده است.

• طول کابل پروب (05): دارای کابل داخلی به طول 0.5 متر (20 اینچ) است که برای اتصال در فضای ترمینال داخلی محفظه بهینه شده است.

• آداپتور فاصله‌گذار (20): ابعاد "C" برابر با 2.0 اینچ را مشخص می‌کند. این آداپتور فاصله لازم بین بدنه محفظه و سطح دستگاه را فراهم می‌آورد.

• نفوذ پروب (034): ابعاد "D" را برابر با 3.4 اینچ تنظیم می‌کند. این مقدار تعیین می‌کند که پروب چقدر از سطح نصب به داخل دستگاه برای رسیدن به شفت نفوذ می‌کند.

• اتصالات (03): شامل کیت سخت‌افزاری کامل با یک پلاگ 3/4-14 NPT، یک تبدیل 3/4 به 1/2 NPT و یک گیره مهر و موم کابل چندمنظوره با گرامت‌های مختلف برای قطرهای مختلف کابل (1/8" تا 3/8") است.

• رزوه نصب (02): از رزوه نصب 3/4-14 NPT استفاده می‌کند که برای اتصال محکم هنگام استفاده از آداپتور فاصله‌گذار ضروری است.

مشخصات فنی

راهنمای نصب مهندسی

نصب محفظه ضد انفجار نیازمند رعایت دقیق هم‌ترازی مکانیکی و پروتکل‌های مهر و موم ایمنی است.

نفوذ و فاصله‌گذاری

عمق نفوذ 3.4 اینچ (گزینه D) باید با ضخامت بدنه دستگاه تطبیق داده شود. پس از رزوه کردن محفظه در دستگاه، از آستری تنظیم داخلی برای تنظیم فاصله پروب استفاده کنید. معمولاً پروب به -10.0 VDC (مرکز بازه خطی 80 میلی) تنظیم می‌شود. اطمینان حاصل کنید که آداپتور فاصله‌گذار با چسب رزوه صنعتی محکم مهر و موم شده تا رتبه ضد انفجار محفظه حفظ شود.

مهر و موم کابل

این مجموعه شامل گیره مهر و موم کابل (گزینه 03) است. باید اندازه گرامت مناسب با قطر کابل توسعه خود را انتخاب کنید. این مهر و موم از عبور گازهای انفجاری از طریق سیستم کانال جلوگیری می‌کند. مهره فشرده‌سازی را تا زمانی که گرامت کابل را کاملاً در بر گیرد، سفت کنید و مطمئن شوید هیچ فضای خالی وجود ندارد.

مزایای مهندسی

مجموعه CA24701 نیاز به براکت‌های داخلی پروب که سرویس‌دهی آن‌ها دشوار است را حذف می‌کند. با انتقال نقطه نصب پروب به خارج دستگاه، امکان تعویض یا تنظیم حسگرها در حالی که دستگاه در حالت ایمن آماده به کار است فراهم می‌شود، به شرطی که در زمان تعمیر منطقه غیرخطرناک باشد.

ساختار فولاد ضد زنگ 303 طول عمر بسیار بالاتری نسبت به محفظه‌های آلومینیومی ارائه می‌دهد، به ویژه در محیط‌های ساحلی یا دریایی که پاشش نمک باعث اکسیداسیون سریع می‌شود. علاوه بر این، استفاده از پروب 3300 XL 8mm بالاترین سطح پایداری سیگنال و مقاومت در برابر اختلالات ("glitch") را تضمین می‌کند و داده‌های قابل اعتمادی را که سیستم‌های حفاظت ماشین‌آلات سری Bently Nevada 3500 نیاز دارند، فراهم می‌آورد.

سؤالات متداول فنی

س1: چرا رزوه نصب (گزینه 02) برای این پیکربندی اجباری است؟

ج1: زیرا این مدل شامل آداپتور فاصله‌گذار 2.0 اینچی است، رزوه نصب 3/4-14 NPT برای اتصال مکانیکی آداپتور به بدنه دستگاه و حفظ مسیر ضد شعله لازم است.

س2: آیا می‌توانم پروب داخلی را بدون خرید کل محفظه تعویض کنم؟

ج2: بله. پروب داخلی 3300 XL 8mm یک قطعه مدولار است. با این حال، پروب جایگزین باید طول کابل 0.5 متر را داشته باشد تا به درستی در ابعاد داخلی محفظه جای بگیرد.

س3: اگر کابل من کمی بزرگ‌تر از گرامت‌های ارائه شده باشد، چه باید کرد؟

ج3: کابل را به زور وارد نکنید. کیت گزینه 03 سه محدوده گرامت مختلف ارائه می‌دهد. اگر کابل شما خارج از بازه 1/8" تا 3/8" باشد، باید یک گلند کابل NPT سازگار تهیه کنید تا یکپارچگی ضد انفجار مجموعه حفظ شود.

س4: آیا این محفظه برای کاربردهای زیرآبی مناسب است؟

ج4: در حالی که محفظه بسیار مقاوم در برابر آب است (دارای رتبه IP66/IP67 با مهر و موم‌های مناسب)، برای حفاظت ضد انفجار در جو طراحی شده و برای غوطه‌وری مداوم زیر آب مناسب نیست.
