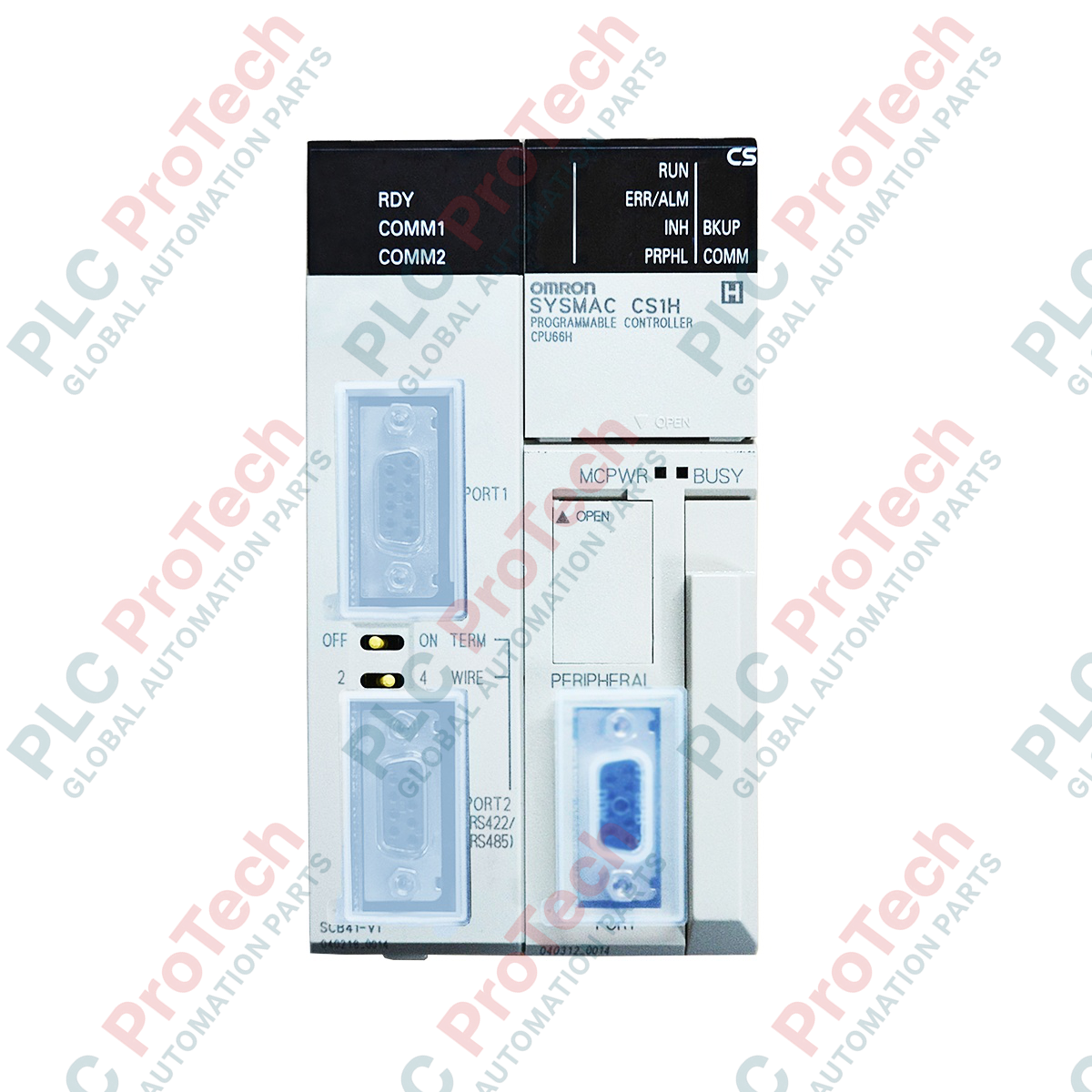

CS1W-SCB41-V1 | برد ارتباط سریال Omron SYSMAC CS1

مرور کلی محصول

 Omron CS1W-SCB41-V1 یک برد ارتباط سریال با کارایی بالا است که به‌طور اختصاصی برای PLCهای سری  SYSMAC CS1 طراحی شده است. برخلاف ماژول‌های ارتباطی خارجی که یک شیار استاندارد ورودی/خروجی را اشغال می‌کنند،  CS1W-SCB41-V1 یک برد داخلی است که مستقیماً در «شیار برد داخلی» اختصاصی روی واحد CPU مدل CS1G/H نصب می‌شود. این یکپارچه‌سازی ضمن فراهم کردن یک رابط ارتباطی دوپورته انعطاف‌پذیر، شامل یک پورت  RS-232C و یک پورت  RS-422A/485 ، فضای ارزشمند رک را حفظ می‌کند. این برد برای سیستم‌های صنعتی‌ای که به تبادل داده پیچیده با بارکدخوان‌ها، سیستم‌های بینایی، کنترل‌کننده‌های دما و PLCهای شخص ثالث نیاز دارند، قطعه‌ای حیاتی است. با قابلیت یکپارچه  ماکروی پروتکل ، برد می‌تواند توالی‌های ارتباطی سفارشی را مستقل از برنامه نردبانی CPU اجرا کند؛ در نتیجه زمان اسکن به‌طور چشمگیری کاهش می‌یابد و مدیریت کد ساده‌تر می‌شود.

پیکربندی فنی

معماری  CS1W-SCB41-V1 برای مدیریت هم‌زمان چندین پروتکل ارتباطی، بدون تحمیل بار اضافی به پردازنده اصلی، طراحی شده است.

• انعطاف‌پذیری دوپورته: پورت 1 (RS-232C) برای اتصال نقطه‌به‌نقطه کوتاه‌برد به HMI یا دستگاه مناسب است، در حالی که پورت 2 (RS-422A/485) از شبکه‌های چندنقطه‌ای تا فاصله 500 متر پشتیبانی می‌کند.

• قابلیت ماکروی پروتکل: به مهندسان اجازه می‌دهد با استفاده از نرم‌افزار  CX-Protocol «ماکروهای» سفارشی تبادل داده ایجاد کنند. این قابلیت به PLC اجازه می‌دهد با تقریباً هر دستگاه سریالی، با استفاده از دستورهای ساده «PMCR» در منطق نردبانی، ارتباط برقرار کند.

• حالت‌های عملیاتی متعدد: از حالت‌های Host Link (SYSMAC WAY)، بدون پروتکل (جریان RS-232C/422A)، NT Link (برای اتصال HMI به‌صورت 1:N) و Modbus-RTU slave پشتیبانی می‌کند.

• تبادل داده با سرعت بالا: برد از طریق یک گذرگاه داخلی اختصاصی با CPU ارتباط برقرار می‌کند و تضمین می‌کند بافرهای داده سریال با بیشترین بهره‌وری به‌روزرسانی شوند.

• ارتقای V1: نام‌گذاری «-V1» نشان‌دهنده سازگاری سخت‌افزاری ارتقایافته و قابلیت اطمینان بیشتر نسبت به نسخه اصلی فاقد V1 است و پایداری را در محیط‌های مدرن CS1 تضمین می‌کند.

مشخصات فنی

پرسش‌های متداول فنی

چگونه بین RS-422A و RS-485 در پورت 2 انتخاب کنم؟

انتخاب با استفاده از ترکیبی از کلیدهای DIP سخت‌افزاری قرارگرفته در کنار برد و تنظیمات نرم‌افزاری در PLC Setup انجام می‌شود. برای RS-485 (دو سیمه)، باید ترمینال‌های مناسب روی ترمینال بلوک را نیز به یکدیگر پل کنید.

آیا می‌توان از این برد در PLCهای سری CJ1 یا CJ2 استفاده کرد؟

خیر.  CS1W-SCB41-V1 یک  برد داخلی است که به‌طور اختصاصی برای فرم فیزیکی سری  CS1 طراحی شده است. برای PLCهای سری CJ باید از ماژول‌های سری  CJ1W-SCU استفاده کنید که روی گذرگاه استاندارد نصب می‌شوند.

مزیت ماکروی پروتکل نسبت به حالت «بدون پروتکل» چیست؟

در حالت «بدون پروتکل»، CPU باید هر بایت را به‌صورت دستی تجزیه کند که برای برنامه نردبانی کاری زمان‌بر است.  ماکروی پروتکل کنترل جمع‌آزمایی، تلاش‌های مجدد و سرآیندهای فریم را به‌صورت مستقل انجام می‌دهد؛ CPU فقط باید متغیرهای داده خام را ارسال یا دریافت کند.

راهنمای مهندسی و نصب

• هشدار تخلیه الکترواستاتیکی (ESD): از آنجا که این قطعه یک برد داخلی بدون محفظه پلاستیکی محافظ است، به‌شدت در برابر ESD حساس است. پیش از باز کردن پوشش CPU برای نصب برد، همیشه از دستبند اتصال به زمین استفاده کنید و مطمئن شوید برق PLC  کاملاً قطع شده است .

• مقاومت‌های پایانه‌ای: هنگام استفاده از پورت 2 در شبکه چندنقطه‌ای RS-422A/485، مطمئن شوید کلید مقاومت پایانه‌ای روی برد فقط زمانی روی  ON قرار دارد که برد در یکی از دو انتهای فیزیکی کابل ارتباطی باشد. پایانه‌بندی نادرست، رایج‌ترین علت خطاهای «Frame Error» است.

• شیلد کابل: همیشه برای پورت 2 از کابل‌های زوج تابیده شیلددار باکیفیت استفاده کنید. شیلد را به ترمینال «GR» (زمین) روی برد متصل کنید تا تداخل الکترومغناطیسی تخلیه شود؛ به‌ویژه زمانی که کابل در نزدیکی درایوهای فرکانس متغیر (VFD) یا کنتاکتورهای سنگین عبور می‌کند.
