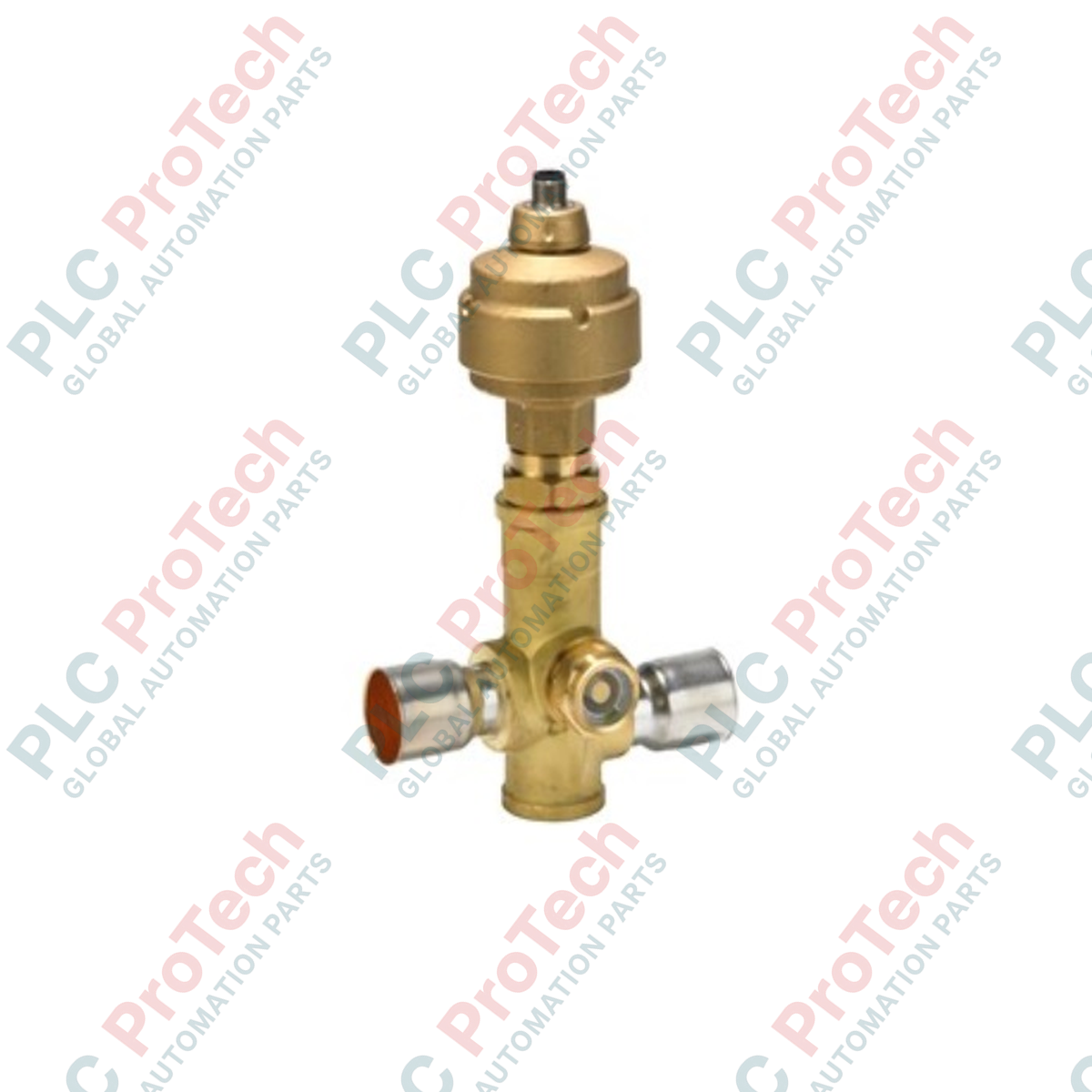

شیر انبساط الکتریکی دانفوس ETS 50 مدل 034G1706

مرور کلی محصول

034G1706 (034G1706) یک شیر انبساط الکتریکی (EEV) با دقت بالا از سری Danfoss ETS 50 است که برای تزریق دقیق مایع در سیستم‌های تهویه مطبوع و تبرید طراحی شده است. این شیر با بهره‌گیری از محرک موتور پله‌ای پیشرفته، کنترل دقیقی بر جریان مبرد فراهم می‌کند و با تضمین بازده بهینه اواپراتور، حتی در شرایط تغییر سریع بار، سوپرهیت پایدار را حفظ می‌کند. این شیر دارای طراحی مستقیم، اتصالات لحیمی ODF با اندازه 1 1/8 اینچ و ساختار دوفلزی (فولاد/مس) برای نصب ساده‌تر است. این شیر ETS 50 که برای یکپارچه‌سازی با کنترلرهای الکترونیکی طراحی شده، برای چیلرهای پربازده، پمپ‌های حرارتی و واحدهای تبرید تجاری ضروری است؛ زیرا با جلوگیری از ورود مایع به کمپرسور، مصرف انرژی را کاهش داده و از کمپرسور محافظت می‌کند.

پیکربندی فنی

سری ETS 50 با طراحی متعادل و رابط الکتریکی مستحکم خود شناخته می‌شود و به‌طور ویژه برای چرخه‌های سرمایشی صنعتی با نیاز بالا ساخته شده است:

• طراحی جریان متعادل: شیر در داخل متعادل شده است و به آن اجازه می‌دهد در هر دو جهت جریان (دوطرفه) به‌صورت کارآمد عمل کند و در دامنه گسترده‌ای از اختلاف فشار، تنظیم پایدار داشته باشد.

• دقت موتور پله‌ای: به یک موتور پله‌ای با وضوح بالا مجهز است که موقعیت مخروط شیر را با دقت تنظیم می‌کند و امکان تنظیمات بسیار ظریف دبی جرمی مبرد را فراهم می‌سازد.

• متالورژی پیشرفته: دارای اتصالات دوفلزی (فولاد/مس) است که لحیم‌کاری مستقیم به لوله‌های مسی را امکان‌پذیر می‌کند و در عین حال یکپارچگی ساختاری و مقاومت در برابر خوردگی بدنه فولادی زنگ‌نزن شیر را حفظ می‌کند.

• رابط الکتریکی استاندارد: به کانکتور نری استاندارد M12 چهارپین مجهز است و اتصال ایمن و مقاوم در برابر رطوبت به درایورها یا کنترلرهای خارجی را آسان می‌کند.

• محافظت محیطی: محرک و محفظه الکتریکی دارای درجه حفاظت IP67 هستند و محافظت کامل در برابر گردوغبار و غوطه‌وری موقت را فراهم می‌کنند؛ قابلیتی که برای شیرهای نصب‌شده در بخش‌های مرطوب اواپراتور یا واحدهای بیرونی اهمیت زیادی دارد.

مشخصات فنی

پرسش‌های متداول فنی

اتصال دوفلزی چه مزیتی برای فرایند نصب دارد؟

اتصالات دوفلزی 034G1706 دارای یک غلاف فولادی زنگ‌نزن با لایه بیرونی مسی هستند. این ساختار به تکنسین‌ها اجازه می‌دهد لحیم‌کاری سخت استاندارد مس به مس را بدون نیاز به فلاکس تخصصی یا روش‌های پیچیده‌ای که معمولاً برای فولاد زنگ‌نزن لازم است، انجام دهند و در نتیجه خطر نشتی در محل اتصالات را به‌طور چشمگیری کاهش می‌دهد.

برای راه‌اندازی ETS 50 به چه نوع کنترلری نیاز است؟

034G1706 به یک درایور موتور پله‌ای دوقطبی (مانند Danfoss EKD 316 یا کنترلر الکترونیکی مشابه) نیاز دارد. درایور باید بتواند جریان و پالس‌های گام مناسب را برای تعیین دقیق موقعیت شیر، بر اساس بازخورد حسگرهای فشار و دما، تأمین کند.

آیا می‌توان از این شیر در چرخه‌های سرمایش و گرمایش پمپ حرارتی استفاده کرد؟

بله. سری ETS 50 برای عملکرد دوطرفه طراحی شده است. این شیر می‌تواند جریان مبرد را در هر دو جهت به‌طور مؤثر تنظیم کند و به همین دلیل برای سیستم‌های پمپ حرارتی برگشت‌پذیر ایده‌آل است؛ سیستم‌هایی که در آن شیر باید در هر دو حالت گرمایش و سرمایش به‌عنوان تجهیز انبساطی عمل کند.

راهنمای مهندسی و نصب

• روش لحیم‌کاری سخت: هنگام لحیم‌کاری اتصالات ODF با اندازه 1 1/8 اینچ، پیچیدن پارچه مرطوب یا استفاده از خمیر جاذب حرارت در اطراف بدنه شیر ضروری است. انتقال بیش از حد حرارت به موتور پله‌ای داخلی یا نشیمنگاه شیر می‌تواند به سیم‌پیچ‌های موتور یا کالیبراسیون آن آسیب دائمی وارد کند.

• جهت نصب: بهتر است شیر به‌گونه‌ای نصب شود که محرک رو به بالا باشد (در محدوده 90 درجه نسبت به حالت عمودی). این کار از تجمع روغن کمپرسور یا مبرد مایع در محفظه محرک جلوگیری کرده و عمر مجموعه موتور پله‌ای را افزایش می‌دهد.

• محافظت الکتریکی: برای اتصال الکتریکی از کابل M12 شیلددار استفاده کنید، به‌ویژه در تابلوهایی که دارای درایوهای فرکانس متغیر (VFD) هستند. شیلدگذاری مناسب از ایجاد «گام‌های ازدست‌رفته» در موتور بر اثر تداخل الکترومغناطیسی جلوگیری می‌کند؛ مشکلی که موجب کنترل نادرست سوپرهیت خواهد شد.
