درایو AutomationDrive دانفوس VLT FC-302P7K5T5E20H2

مرور کلی محصول

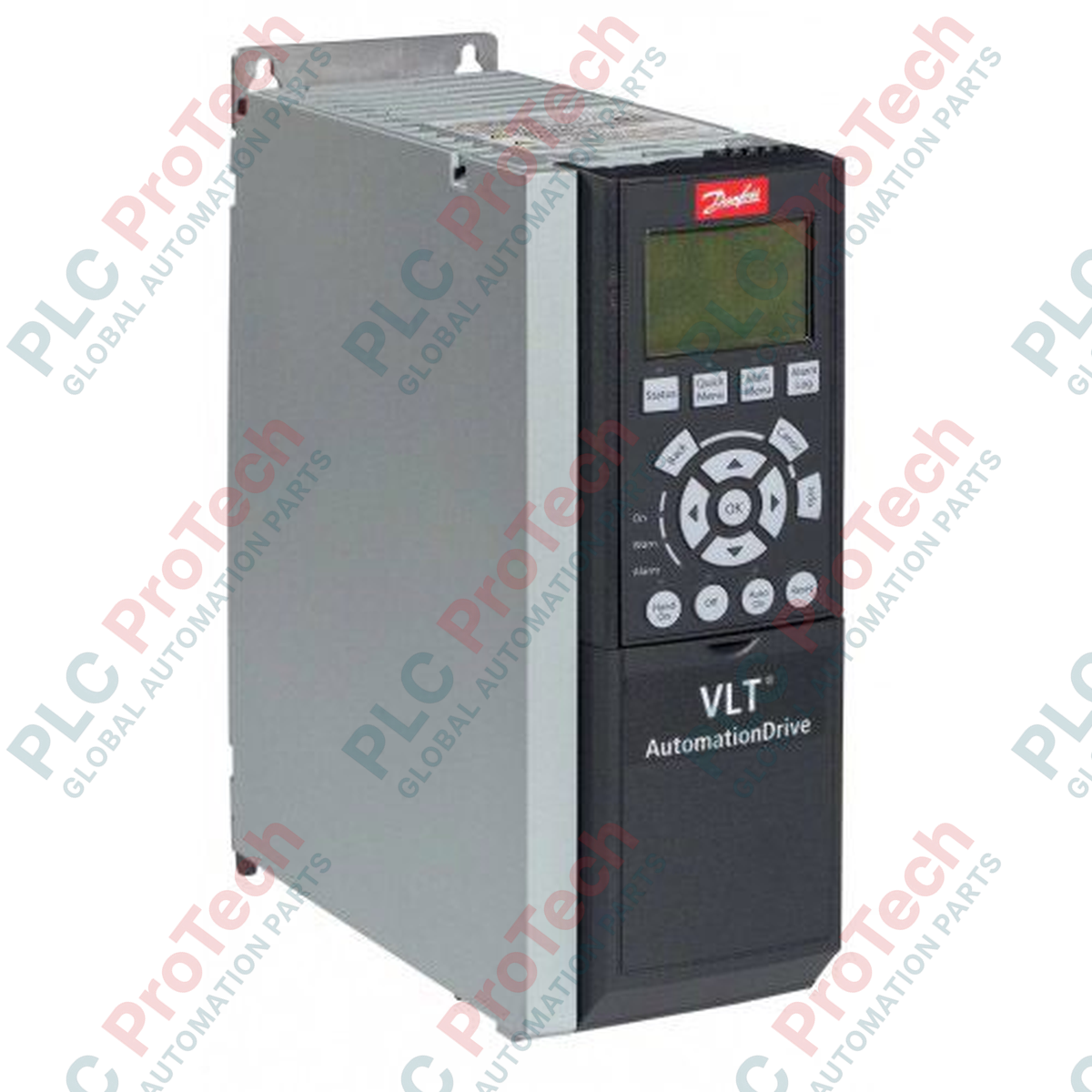

 FC-302P7K5T5E20H2XXXXXXSXXXXA0BXCXXXXD0 (131B0689) یک درایو VLT® AutomationDrive FC-302 با عملکرد بالا است که شرکت Danfoss آن را برای کنترل پیشرفته موتورهای صنعتی مهندسی کرده است. این اینورتر سه‌فاز با توان 7.5 کیلووات (10 اسب‌بخار)، برای وظایف پیچیده اتوماسیون در صنایعی مانند مونتاژ خودرو، بسته‌بندی پرسرعت و فرایندهای شیمیایی بهینه شده است. مدل FC-302P7K5T5E20H2 دارای پیکربندی سخت‌افزاری ویژه‌ای شامل رابط PROFIBUS DP MCA 101 و ماژول پشتیبان 24 ولت DC مدل MCB-107 است که یکپارچه‌سازی روان با شبکه‌های فیلدباس سطح بالا و حفظ منطق کنترلی هنگام قطع برق اصلی را تضمین می‌کند. اندازه فریم مقاوم A3 و مدیریت حرارتی هوشمند آن، خرابی‌های ناشی از گرما را به میزان چشمگیری کاهش داده و زمان آماده‌به‌کاری سیستم را در محیط‌های تولیدی دشوار به حداکثر می‌رساند.

پیکربندی فنی

VLT® AutomationDrive FC-302 بر پایه پلتفرمی ماژولار ساخته شده است که حداکثر انعطاف‌پذیری را فراهم می‌کند. این واحد خاص برای ولتاژ ورودی 380 تا 500 ولت AC پیکربندی شده و در محفظه IP20/Chassis قرار دارد؛ بنابراین برای نصب در تابلوهای کنترل محافظت‌شده مناسب است. این مدل از فیلتر RFI نوع H2 برای سازگاری الکترومغناطیسی استفاده می‌کند و برای محیط‌های استاندارد با بردهای مدار چاپی بدون پوشش طراحی شده است. یکی از قابلیت‌های عملکردی مهم این مدل، گزینه D (MCB-107) است که برق پشتیبان 24 ولت DC را برای کارت کنترل فراهم می‌کند و به ارتباط فیلدباس و موقعیت انکودر اجازه می‌دهد حتی هنگام قطع برق ورودی 400 ولت برای ایمنی یا تعمیر و نگهداری، فعال باقی بمانند.  گزینه A (MCA 101) نیز اتصال پرسرعت PROFIBUS DP را اضافه می‌کند و بازخورد عیب‌یابی بلادرنگ و کنترل دقیق سرعت را ممکن می‌سازد.

مشخصات فنی

پرسش‌های متداول فنی

پشتیبان 24 ولت DC مدل MCB-107 چه مزیتی برای سیستم دارد؟

ماژول MCB-107 امکان می‌دهد مدار کنترل درایو و گزینه‌های ارتباطی آن، مانند PROFIBUS، از یک منبع خارجی 24 ولت تغذیه شوند. به این ترتیب، PLC هنگام قطع و وصل برق ورودی، ارتباط خود را با درایو از دست نمی‌دهد؛ در نتیجه از ایجاد هشدارهای «خرابی نود» جلوگیری شده و بازیابی سیستم سریع‌تر انجام می‌شود.

آیا می‌توان از این درایو در محیط‌های با رطوبت بالا استفاده کرد؟

این پیکربندی خاص دارای علامت «X» برای پوشش برد مدار چاپی است؛ یعنی بردها پوشش ندارند. برای محیط‌های دارای رطوبت بالا یا گازهای خورنده، توصیه می‌شود نسخه «C» با پوشش 3C3 انتخاب شود تا قابلیت اطمینان بلندمدت قطعات الکترونیکی داخلی تضمین شود.

حداکثر طول کابل قابل پشتیبانی برای موتور چقدر است؟

FC-302 با فیلتر RFI نوع H2 و فریم A3، معمولاً از حداکثر 150 متر کابل شیلددار موتور یا 300 متر کابل بدون شیلد پشتیبانی می‌کند و عملکرد خود را حفظ می‌کند. بااین‌حال، برای رعایت دقیق الزامات EMC، همیشه به دفترچه نصب اختصاصی Danfoss برای فریم A3 مراجعه کنید.

راهنمای مهندسی و نصب

• کاهش هارمونیک: FC-302 دارای راکتورهای لینک DC یکپارچه است که اعوجاج هارمونیکی را به کمتر از 40 تا 45 درصد THDi کاهش می‌دهند. برای بهینه‌سازی بیشتر کیفیت توان در تأسیسات دارای چندین درایو 7.5 کیلووات، اطمینان حاصل کنید که تغذیه ورودی متعادل است و اگر بار هارمونیکی کل از 5 درصد ظرفیت ترانسفورماتور بیشتر شد، استفاده از فیلتر اکتیو بالادست را در نظر بگیرید.

• ترمینیشن Profibus: هنگام سیم‌کشی گزینه PROFIBUS مدل MCA 101، اطمینان حاصل کنید که کلید ترمینیشن فیزیکی فقط در اولین و آخرین نود هر بخش شبکه روی حالت «ON» تنظیم شده باشد. از کابل PROFIBUS بنفش‌رنگ باکیفیت استفاده کنید و برای جلوگیری از خراب‌شدن داده‌ها، خطوط سیگنال را حداقل 200 میلی‌متر از کابل‌های قدرت موتور دور نگه دارید.

• نصب و خنک‌کاری: فریم A3 برای جریان هوای عمودی به حداقل 100 میلی‌متر فضای خالی در بالا و پایین واحد نیاز دارد. از آنجا که این مدل دارای شاسی IP20 است، اطمینان حاصل کنید ظرفیت فن تابلو (m3/h) از مجموع اتلاف حرارتی تمام درایوهای داخل محفظه بیشتر باشد تا هنگام بارهای اوج 10 اسب‌بخار، از تریپ حرارتی جلوگیری شود.
