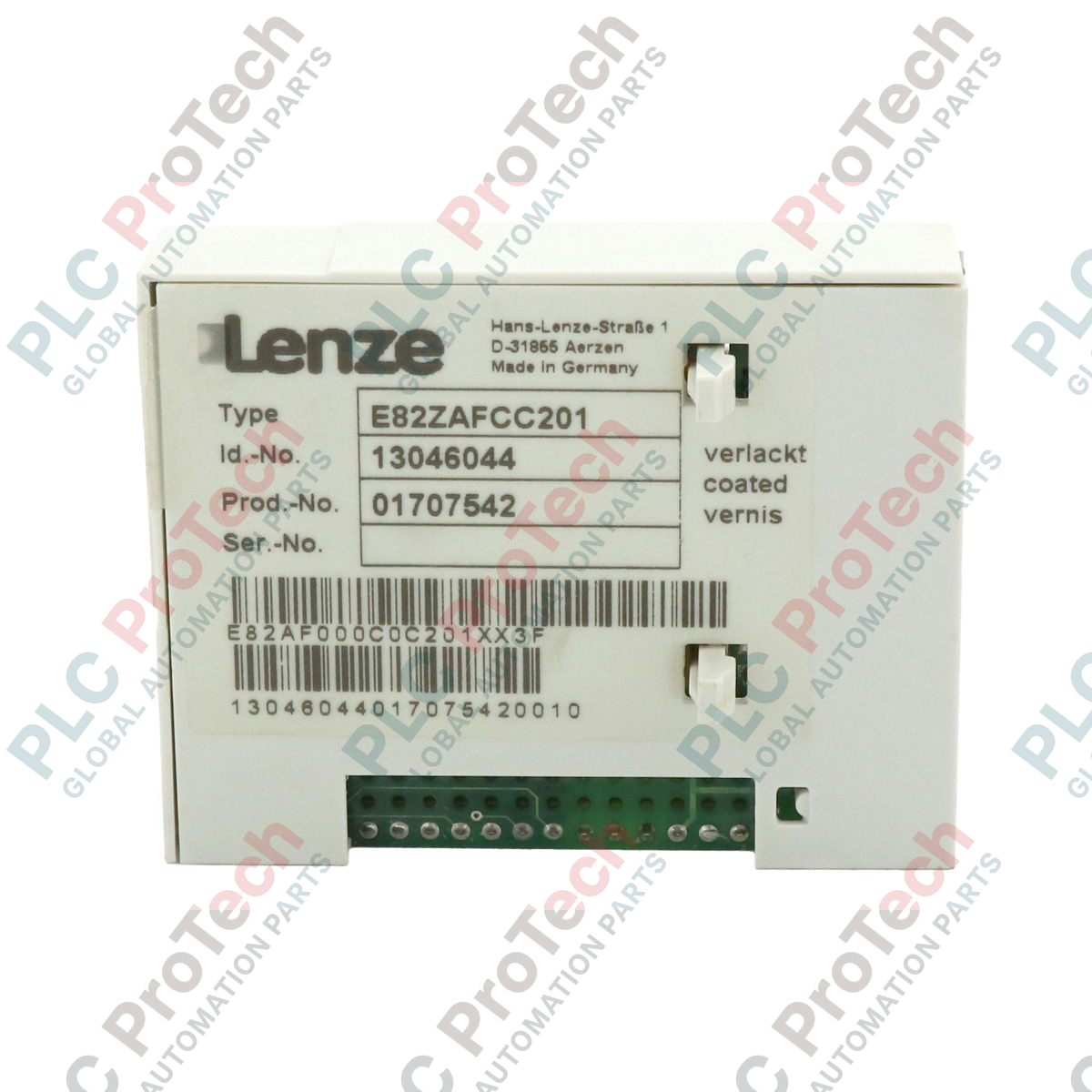

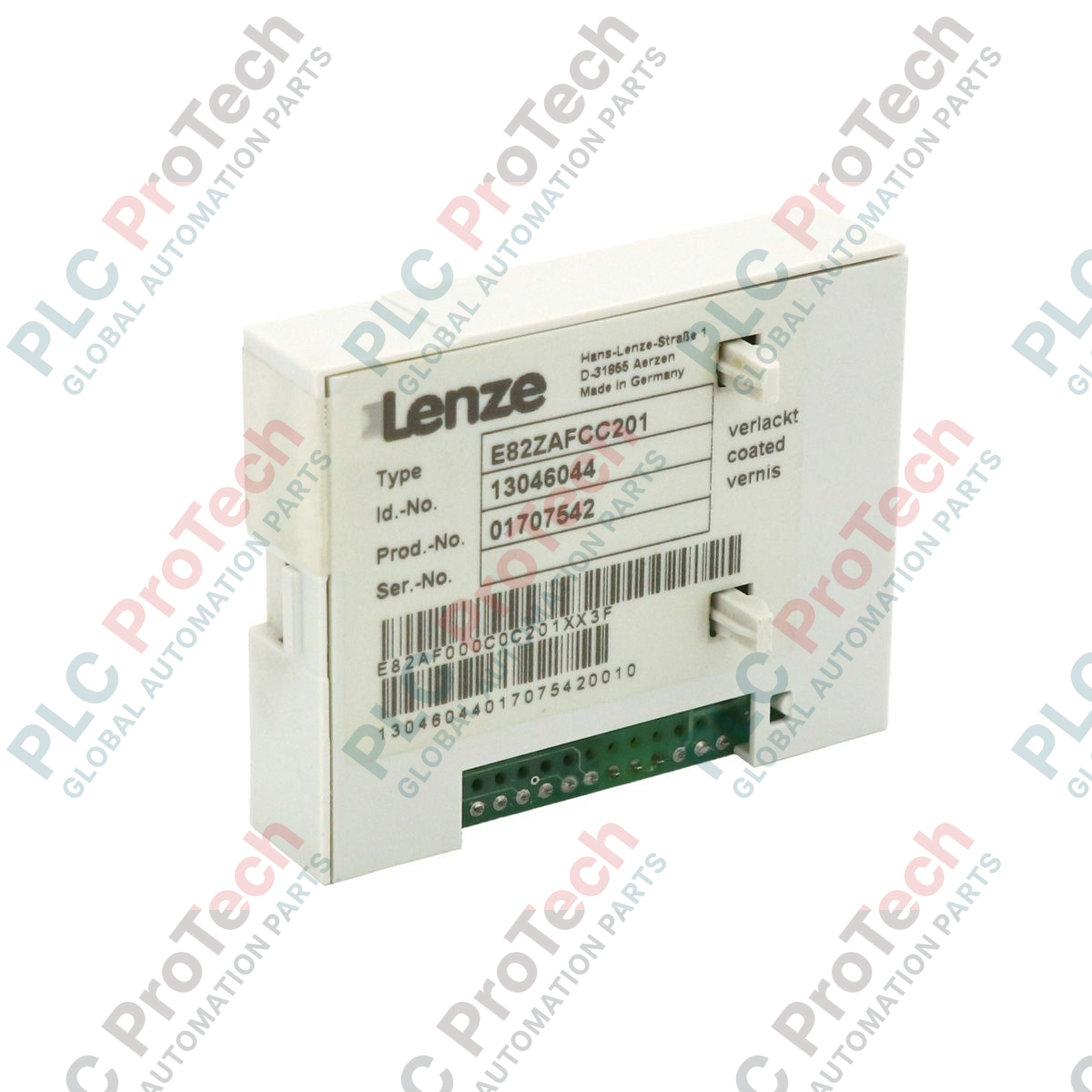

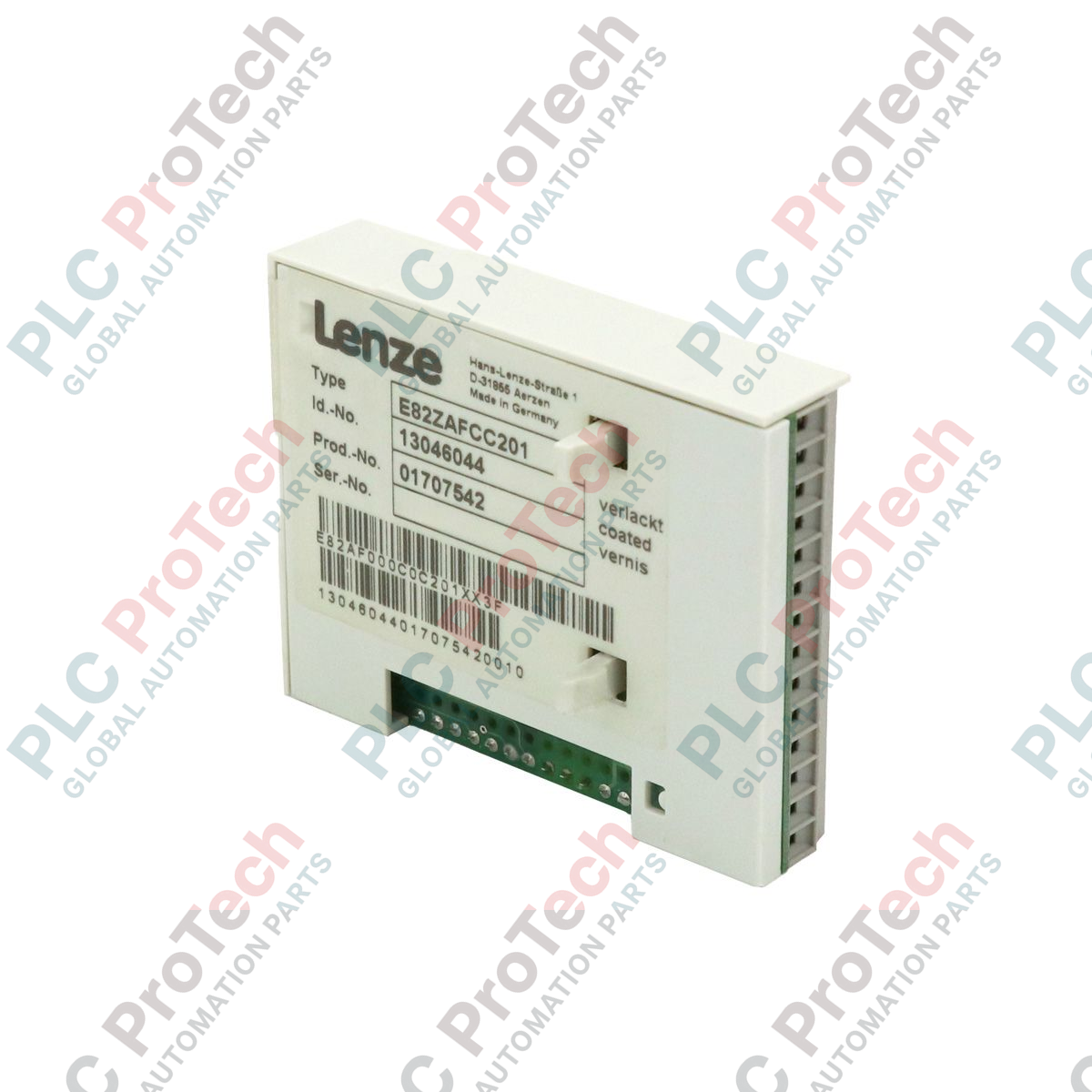

ماژول عملکردی CAN I/O سری 8200 لنزه E82ZAFCC201

مرور کلی محصول

 E82ZAFCC201 (E82ZAFCC201) یک ماژول عملکردی CAN I/O با کارایی بالا است که به‌طور ویژه برای سری اینورترهای فرکانسی Lenze 8200 Vector و 8200 Motec طراحی شده است. این ماژول به‌عنوان پلی حیاتی میان درایو موتور و شبکه اتوماسیون سراسری سیستم عمل می‌کند و قابلیت‌های I/O دیجیتال/آنالوگ را با یک رابط ارتباطی قدرتمند CANopen ترکیب می‌کند. در محیط‌های صنعتی B2B demanding—مانند خطوط نقاله همگام‌سازی‌شده، جابه‌جایی خودکار مواد و ماشین‌آلات بسته‌بندی چندمحوره— E82ZAFCC201 دسترسی بلادرنگ به پارامترها و کنترل غیرمتمرکز را فراهم می‌کند. این ماژول با یکپارچه‌سازی ارتباطات و I/O سیم‌بندی‌شده در یک واحد قابل‌نصب، پیچیدگی سیم‌کشی داخل تابلوهای کنترل را کاهش داده و بار پردازشی PLC مرکزی را به‌طور چشمگیری کم می‌کند. با وجود وضعیت «پایان تولید»، این ماژول همچنان قطعه یدکی ضروری برای حفظ عملکرد مطمئن تأسیسات قدیمی سری 8200 است و راهکاری قابل‌اعتماد، مهندسی‌شده در آلمان، برای شبکه‌سازی صنعتی پرسرعت ارائه می‌دهد.

پیکربندی فنی

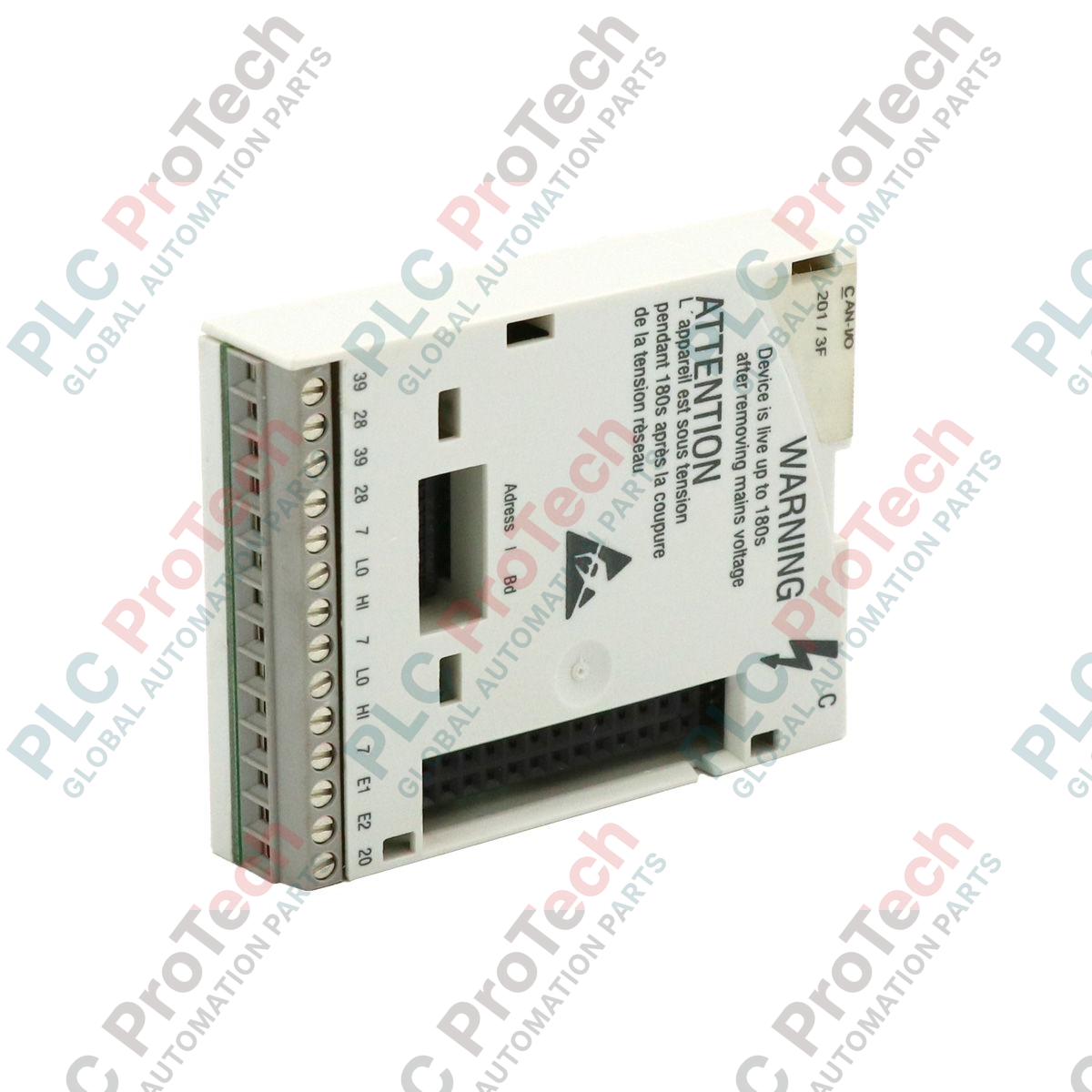

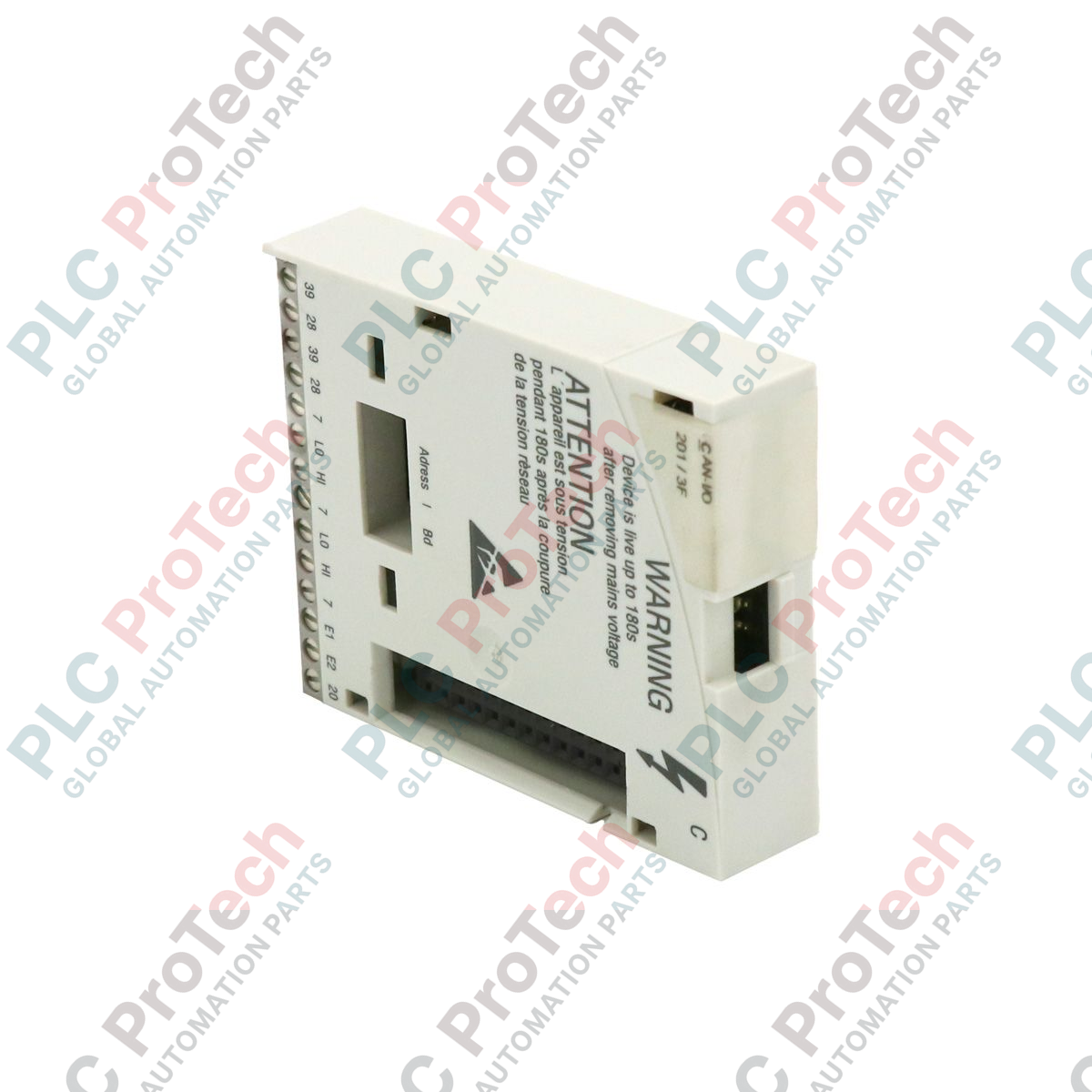

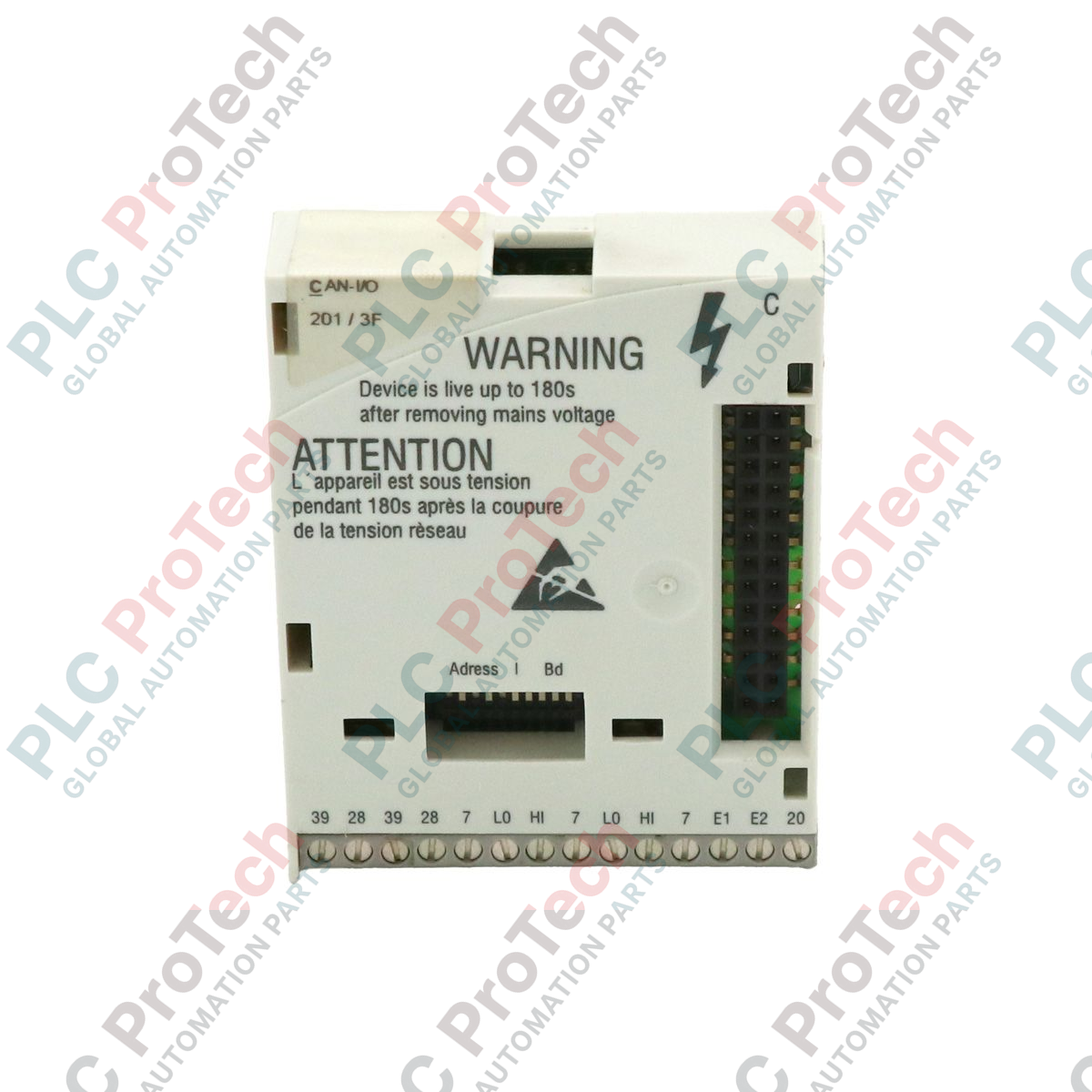

معماری E82ZAFCC201 برای یکپارچه‌سازی آسان در شکاف رابط جلویی درایوهای سری 8200 طراحی شده است. این ماژول دارای مجموعه سخت‌افزاری دوگانه است: مجموعه‌ای از ترمینال‌های سیم‌بندی‌شده برای سیگنال‌های دیجیتال و آنالوگ محلی، و یک رابط استاندارد CAN برای ارتباطات شبکه. این ماژول از پروتکل CANopen پشتیبانی می‌کند و امکان تبادل سریع داده‌های فرایندی شامل اشیای داده فرایندی (PDO) و اشیای داده خدماتی (SDO) را فراهم می‌سازد. منطق داخلی آن امکان کنترل درایو از طریق گذرگاه CAN یا از طریق ورودی/خروجی‌های محلی را فراهم می‌کند و بدین‌ترتیب سلسله‌مراتب کنترلی انعطاف‌پذیری ارائه می‌دهد. این ماژول که در محفظه‌ای کم‌حجم با ابعاد 6.30 x 7.60 x 2.50 cm قرار گرفته است، از ترمینال‌های پیچی باکیفیت برای سیم‌کشی مقاوم در برابر لرزش استفاده می‌کند. طراحی کم‌مصرف آن تضمین می‌کند که جریان بسیار کمی از گذرگاه داخلی 15V/24V درایو دریافت شود و پایداری حرارتی کل سامانه اینورتر حفظ گردد.

مشخصات فنی

پرسش‌های متداول فنی

چگونه آدرس ایستگاه CAN را برای E82ZAFCC201 تنظیم کنم؟

آدرس ایستگاه (Node ID) و نرخ بود معمولاً از طریق پارامترهای داخلی درایو و با استفاده از صفحه‌کلید (E82ZBC) یا نرم‌افزار «Global Drive Control» شرکت Lenze پیکربندی می‌شوند. برای جلوگیری از برخوردهای ارتباطی، اطمینان حاصل کنید که Node ID در شبکه CAN یکتا باشد.

آیا این ماژول از منبع تغذیه خارجی 24 VDC برای ورودی‌های دیجیتال پشتیبانی می‌کند؟

بله. اگرچه ماژول می‌تواند به‌صورت داخلی از درایو تغذیه شود، در صورت نیاز به ایزولاسیون الکتریکی میان شبکه کنترل و بخش قدرت اینورتر، استفاده از منبع تغذیه خارجی 24 VDC برای I/O دیجیتال توصیه می‌شود.

حداکثر طول کابل پشتیبانی‌شده برای اتصال گذرگاه CAN چقدر است؟

حداکثر طول کابل به‌شدت به نرخ بود بستگی دارد. در سرعت 1 Mbps، طول سگمنت نباید از 40 متر بیشتر باشد. در سرعت‌های پایین‌تر، مانند 50 kbps، طول‌هایی تا 1000 متر نیز امکان‌پذیر است. برای اطمینان از صحت سیگنال، همیشه از کابل‌های CAN شیلددار زوج‌تابیده و باکیفیت استفاده کنید.

راهنمای مهندسی و نصب

• ترمینیشن شبکه: در هر شبکه CANopen، اگر E82ZAFCC201 اولین یا آخرین گره در سگمنت باشد، باید به‌درستی ترمینیشن شود. یک مقاومت 120 اهم باید بین خطوط CAN-High و CAN-Low قرار گیرد. ترمینیشن نادرست گذرگاه باعث ورود سیستم به حالت «Error Passive» و قطع‌و‌وصل‌های مقطعی ارتباط خواهد شد.

• شیلدینگ و کاهش نویز: برای محافظت از سیگنال‌های CAN در برابر نویز فرکانس‌بالای تولیدشده توسط بخش قدرت VFD، شیلد کابل ارتباطی باید در هر درایو به زمین متصل شود. از ورق شیلد EMC یا بست اتصال زمین با سطح تماس بزرگ استفاده کنید. از عبور موازی کابل گذرگاه CAN با کابل‌های خروجی موتور سه‌فاز خودداری کنید.

• سازگاری میان‌افزار: هنگام تعویض ماژول در یک سیستم موجود، بررسی کنید که میان‌افزار درایو از نسخه سخت‌افزاری CC201 پشتیبانی کند. درایوهای قدیمی‌تر 8200 ممکن است برای شناسایی قابلیت‌های توسعه‌یافته I/O و CAN در E82ZAFCC201 به به‌روزرسانی میان‌افزار نیاز داشته باشند.
