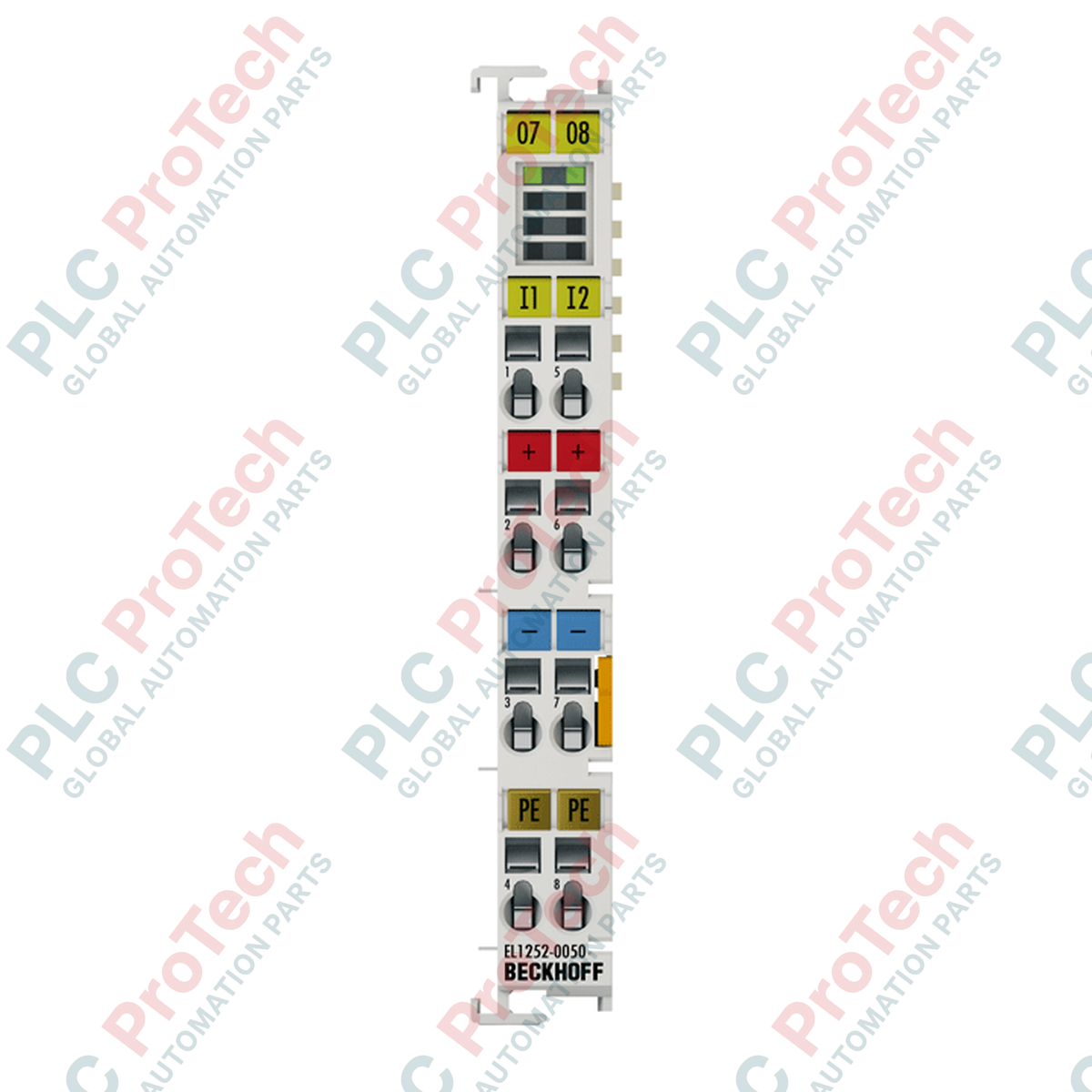

EL1252-0050 بکهوف ترمینال اترنت‌کَت ورودی دیجیتال ۲ کاناله ۵ ولت DC

مروری بر محصول

 EL1252-0050 (EL12520050) یک ترمینال ورودی دیجیتال دو کاناله با دقت بالا است که برای دریافت سیگنال‌های فوق‌العاده سریع در اکوسیستم EtherCAT طراحی شده است. این ماژول با ولتاژ نامی 5 VDC کار می‌کند و به‌طور خاص برای کاربردهایی که نیاز به دقت در سطح میکروثانیه دارند، مانند برچسب‌زنی با سرعت بالا، تحلیل مدولاسیون عرض پالس (PWM) یا کنترل حرکت همزمان در صنایع نیمه‌هادی و چاپ مهندسی شده است. با استفاده از فناوری Distributed Clocks (DC)، EL1252-0050 قابلیت ثبت زمان با دقت 1 نانوثانیه را فراهم می‌کند که به سیستم کنترل اجازه می‌دهد دقیقاً زمان وقوع لبه سیگنال را بدون توجه به زمان چرخه باس ثبت کند. این قابلیت برای کاهش jitter و تضمین عملکرد قطعی در فرآیندهای خودکار با سرعت بالا که هر میکروثانیه بر کیفیت محصول و بازدهی تأثیر می‌گذارد، حیاتی است.

پیکربندی فنی

 EL1252-0050 از فناوری اتصال 4 سیمه بهره می‌برد و از تشخیص سیگنال با دقت بسیار بالا با فیلتر ورودی معمولی کمتر از 1 میکروثانیه پشتیبانی می‌کند. معماری سخت‌افزاری آن حول عملکرد «ثبت زمان» متمرکز است که به ترمینال امکان می‌دهد زمان دقیق آخرین لبه سیگنال را قفل کند. با سرعت اجرای داخلی 10 نانوثانیه و دقت 10 نانوثانیه (به‌علاوه تأخیر ورودی)، شفافیت زمانی پیشرو در صنعت را ارائه می‌دهد. این ترمینال برای سیستم E-bus EtherCAT طراحی شده و معمولاً 90 میلی‌آمپر جریان می‌کشد و جداسازی الکتریکی 500 ولت بین پتانسیل میدان و منطق داخلی فراهم می‌کند تا عملکردی مقاوم در محیط‌های صنعتی پر نویز الکتریکی تضمین شود.

مشخصات فنی

سؤالات متداول فنی

ویژگی ثبت زمان در EL1252-0050 چگونه به کاربردهای با سرعت بالا کمک می‌کند؟

ویژگی ثبت زمان به ترمینال اجازه می‌دهد لحظه دقیق تغییر ورودی دیجیتال (لبه بالا رونده یا پایین رونده) را با دقت 1 نانوثانیه ثبت کند. برخلاف ورودی‌های استاندارد که یک بار در هر چرخه PLC پرسیده می‌شوند،  EL1252-0050 زمان رویداد را مستقل از چرخه ثبت می‌کند و به کنترلر امکان می‌دهد سرعت‌ها یا موقعیت‌ها را با دقت بسیار بیشتری نسبت به زمان چرخه محاسبه کند.

چه نوع سیم‌کشی برای حفظ یکپارچگی سیگنال 5 VDC توصیه می‌شود؟

با توجه به سرعت بالا و ولتاژ پایین (5 VDC) سیگنال‌ها، استفاده از کابل‌های جفت‌پیچ‌خورده شیلددار توصیه می‌شود تا از ایجاد تداخل الکترومغناطیسی (EMI) و تحریک‌های نادرست جلوگیری شود. این ترمینال از هادی‌های جامد، رشته‌ای و با سرسیم (ferrule) با اندازه AWG 28 تا 14 پشتیبانی می‌کند.

آیا این ترمینال قابل استفاده در محیط‌های خطرناک است؟

بله،  EL1252-0050 دارای گواهی ATEX با علامت II 3 G Ex nA IIC T4 Gc است و برای استفاده در مناطق انفجاری Zone 2 مناسب است، به شرطی که نصب مطابق با الزامات استاندارد حفاظتی انجام شود.

راهنمای مهندسی و نصب

• همگام‌سازی Distributed Clocks (DC): برای بهره‌گیری از دقت ثبت زمان 1 نانوثانیه، اطمینان حاصل کنید که EtherCAT Master برای فعال‌سازی Distributed Clocks پیکربندی شده است. دقت ثبت زمان به همگام‌سازی DC کل بخش شبکه بستگی دارد؛ بنابراین از کابل‌های با کیفیت Cat5e یا بهتر برای اتصال E-bus استفاده کنید.

• حذف نوسان سیگنال (Debouncing): اگرچه ماژول دارای فیلتر بسیار سریعی است (معمولاً کمتر از 1 میکروثانیه)، کاربران باید بدانند که کلیدهای مکانیکی ممکن است برای چند میلی‌ثانیه نوسان کنند. این ترمینال بهتر است با حسگرهای الکترونیکی (TTL، CMOS) به جای تماس‌های مکانیکی استفاده شود تا از ثبت زمان‌های نادرست متعدد جلوگیری شود.

• توزیع حرارت و نصب: ترمینال را روی ریل DIN استاندارد 35 میلی‌متری نصب کنید. هنگام نصب چند ترمینال با سرعت بالا کنار هم، تهویه کافی در داخل تابلو کنترل فراهم کنید تا دمای کاری 0 تا +55 درجه سانتی‌گراد حفظ شود. استفاده از سیستم اتصال دو شکاف و کلید، پایداری مکانیکی در برابر لرزش را تضمین می‌کند (مطابق با EN 60068-2-6).
