تولیدکننده: BECKHOFF
شماره محصول: EL1852
کشور سازنده:آلمان
نوع محصول: ترمینال EtherCAT
پرداخت: حواله بانکی (T/T)، وسترن یونیون
وزن: 2000g
ابعاد: ۱۲ میلیمتر × ۱۰۰ میلیمتر × ۷۳ میلیمتر
بندر حمل و نقل: شیامن
گارانتی: ۱۲ ماه

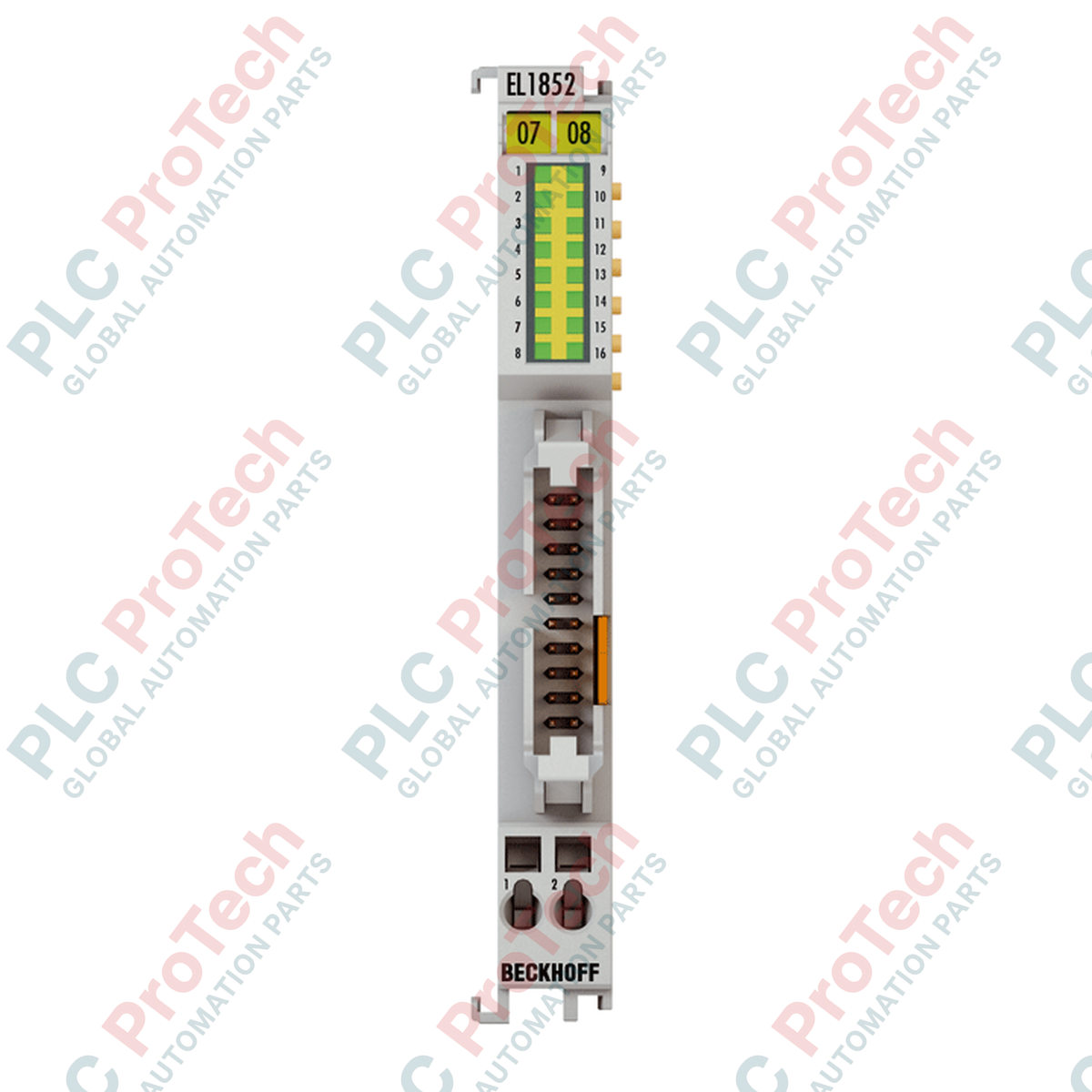

EL1852 (EL1852) یک ترمینال EtherCAT با چگالی بالا و نوع "combi" است که توسط شرکت Beckhoff طراحی شده تا راهحلی صرفهجویی در فضا برای اتوماسیون صنعتی مدرن ارائه دهد. این ترمینال فشرده ۱۲ میلیمتری، ۸ ورودی دیجیتال و ۸ خروجی دیجیتال را در یک محفظه واحد ادغام کرده است و بهطور خاص برای کاربردهایی طراحی شده که فضای کابینت محدود است. با استفاده از فناوری اتصال کابل روبان تخت، EL1852 کارهای سیمکشی در مقیاس بزرگ را ساده کرده و بهطور قابل توجهی احتمال خطاهای سیمکشی در هنگام نصب را کاهش میدهد. این ترمینال مطابق با استاندارد EN 61131-2 (نوع ۱/۳) بوده و برای عملکرد ۲۴ ولت DC بهینه شده است و جریان ۰.۵ آمپر به ازای هر کانال خروجی با حفاظت داخلی در برابر ولتاژ معکوس را فراهم میکند. توانایی آن در پشتیبانی از بارهای اهمی، القایی و لامپی، آن را به گزینهای چندمنظوره برای بخشهایی از جمله مونتاژ الکترونیک تا ساخت ماشینآلات تخصصی تبدیل کرده است که در آنها نیاز به I/O با چگالی بالا و پردازش سریع سیگنال وجود دارد.
ساختار EL1852 از ارتباط پرسرعت E-bus سیستم EtherCAT شرکت Beckhoff بهره میبرد. مرحله ورودی دارای فیلتر ۳ میلیثانیهای است تا پایداری سیگنال در برابر نویز صنعتی تضمین شود، در حالی که مرحله خروجی برای سوئیچینگ با سرعت بالا طراحی شده و زمان روشن شدن معمولی آن ۶۰ میکروثانیه است. ویژگی متمایز این ترمینال، رابط کابل روبان تخت (AWG 28) است که امکان اتصال سریع چندین نقطه I/O را از طریق کانکتورهای استاندارد با فاصله ۱.۲۷ میلیمتر فراهم میکند. این ترمینال جریان معمولی ۱۰۰ میلیآمپر از E-bus میکشد و دارای ایزولاسیون الکتریکی ۵۰۰ ولت بین پتانسیل میدانی و منطق داخلی است. ماژول در یک محفظه فشرده پلیکربناتی با LEDهای سیگنال یکپارچه قرار دارد و از موقعیتهای نصب متغیر روی ریل DIN استاندارد ۳۵ میلیمتری پشتیبانی میکند و از طریق سیستم اتصال دو شکاف و کلید، پایداری مکانیکی را تضمین میکند.
| ویژگی | جزئیات مشخصات |
| مدل | EL1852 |
| برند | BECKHOFF |
| پیکربندی I/O | ۸ ورودی دیجیتال + ۸ خروجی دیجیتال |
| فناوری اتصال | کابل روبان تخت (AWG 28) |
| ولتاژ نامی | ۲۴ ولت DC (-۱۵ درصد / +۲۰ درصد) |
| حداکثر جریان خروجی | ۰.۵ آمپر به ازای هر کانال |
| فیلتر ورودی | معمولاً ۳ میلیثانیه |
| زمان سوئیچینگ | زمان روشن شدن (TON): ۶۰ میکروثانیه / زمان خاموش شدن (TOFF): ۳۰۰ میکروثانیه |
| مصرف جریان | ۱۰۰ میلیآمپر (E-bus) / ۲۰ میلیآمپر (تأمین میدان) |
| ایزولاسیون | ۵۰۰ ولت (بین E-bus و پتانسیل میدان) |
| ابعاد (عرض × ارتفاع × عمق) | ۱۲ میلیمتر × ۱۰۰ میلیمتر × ۷۳ میلیمتر |
| وزن | تقریباً ۶۵ گرم |
مزایای اصلی اتصال کابل روبان تخت در EL1852 چیست؟
رابط کابل روبان تخت امکان اتصال انبوه نقاط I/O را فراهم میکند. این ویژگی بهویژه در تولید سری ماشینها مفید است، زیرا نیاز به سیمکشی نقطه به نقطه جداگانه را حذف کرده و بهطور چشمگیری زمان مونتاژ و احتمال خطاهای سیمکشی متقاطع را کاهش میدهد.
آیا خروجیهای EL1852 میتوانند بارهای القایی مانند شیرهای سلونوئیدی را راهاندازی کنند؟
بله. EL1852 برای بارهای القایی طراحی شده و ظرفیت انرژی شکست کمتر از ۱۵۰ میلیژول به ازای هر کانال را دارد. همچنین دارای حفاظت داخلی در برابر ولتاژ معکوس است تا از مرحله قدرت داخلی در برابر پالسهای EMF معکوس محافظت کند.
EL1852 چگونه سطوح سیگنال ورودی را مدیریت میکند؟
ورودیها مطابق با استاندارد EN 61131-2 نوع ۳ هستند. سیگنال "۰" در بازه -۳ ولت تا +۵ ولت شناسایی میشود، در حالی که سیگنال "۱" در بازه ۱۱ ولت تا ۳۰ ولت تشخیص داده میشود و جریان ورودی معمولی ۳ میلیآمپر است. این امر سازگاری با طیف گستردهای از سنسورهای صنعتی را تضمین میکند.
مدیریت کابل روبان تخت و استانداردهای AWG 28:
هنگام استفاده از EL1852، اطمینان حاصل کنید که کابل روبان تخت استفاده شده AWG 28 با فاصله استاندارد ۱.۲۷ میلیمتر باشد. از ابزار پرس حرفهای برای ایجاد اتصالات گاز-محکم در سر کانکتور استفاده کنید. کابلهای روبان پرسنشده بهدرستی ممکن است باعث بروز خطاهای متناوب "وضعیت E-bus" یا افت ولتاژ موضعی شوند که میتواند بر تشخیص سیگنال "۱" در کانالهای ورودی تأثیر بگذارد.
مدیریت حرارتی و نصب کنار هم:
EL1852 برای موقعیتهای نصب متغیر طراحی شده است. با این حال، هنگام نصب چندین ترمینال I/O با چگالی بالا کنار هم، اطمینان حاصل کنید که دمای محیط داخل کابینت از ۵۵ درجه سانتیگراد تجاوز نکند. اگرچه ماژول بسیار کارآمد است، گرمای تجمعی ناشی از ۸ خروجی که هر کدام ۰.۵ آمپر جریان دارند میتواند قابل توجه باشد. مسیر جریان هوای تمیز را در بالای پایین محفظه ترمینال حفظ کنید.
زمین کردن و ایمنی EMC:
برای حفظ تطابق با استاندارد EN 61000-6-2، ریل DIN باید بهدرستی به زمین عملکردی (FE) کابینت کنترل متصل شود. سیستم اتصال دو شکاف و کلید نه تنها پایداری مکانیکی را فراهم میکند بلکه به حفظ پتانسیل زمین یکنواخت در سراسر بلوک ترمینال EtherCAT کمک میکند. اطمینان حاصل کنید که تأمین ۲۴ ولت میدان بهدرستی فیلتر شده باشد تا نویز خط برق بر عملکرد فیلتر ورودی ۳ میلیثانیهای تأثیر نگذارد.
