تولیدکننده: BECKHOFF
شماره محصول: EL3054
کشور سازنده:آلمان
نوع محصول: ترمینال EtherCAT
پرداخت: حواله بانکی (T/T)، وسترن یونیون
وزن: 2000g
ابعاد: ۱۲ میلیمتر × ۱۰۰ میلیمتر × ۶۸ میلیمتر
بندر حمل و نقل: شیامن
گارانتی: ۱۲ ماه

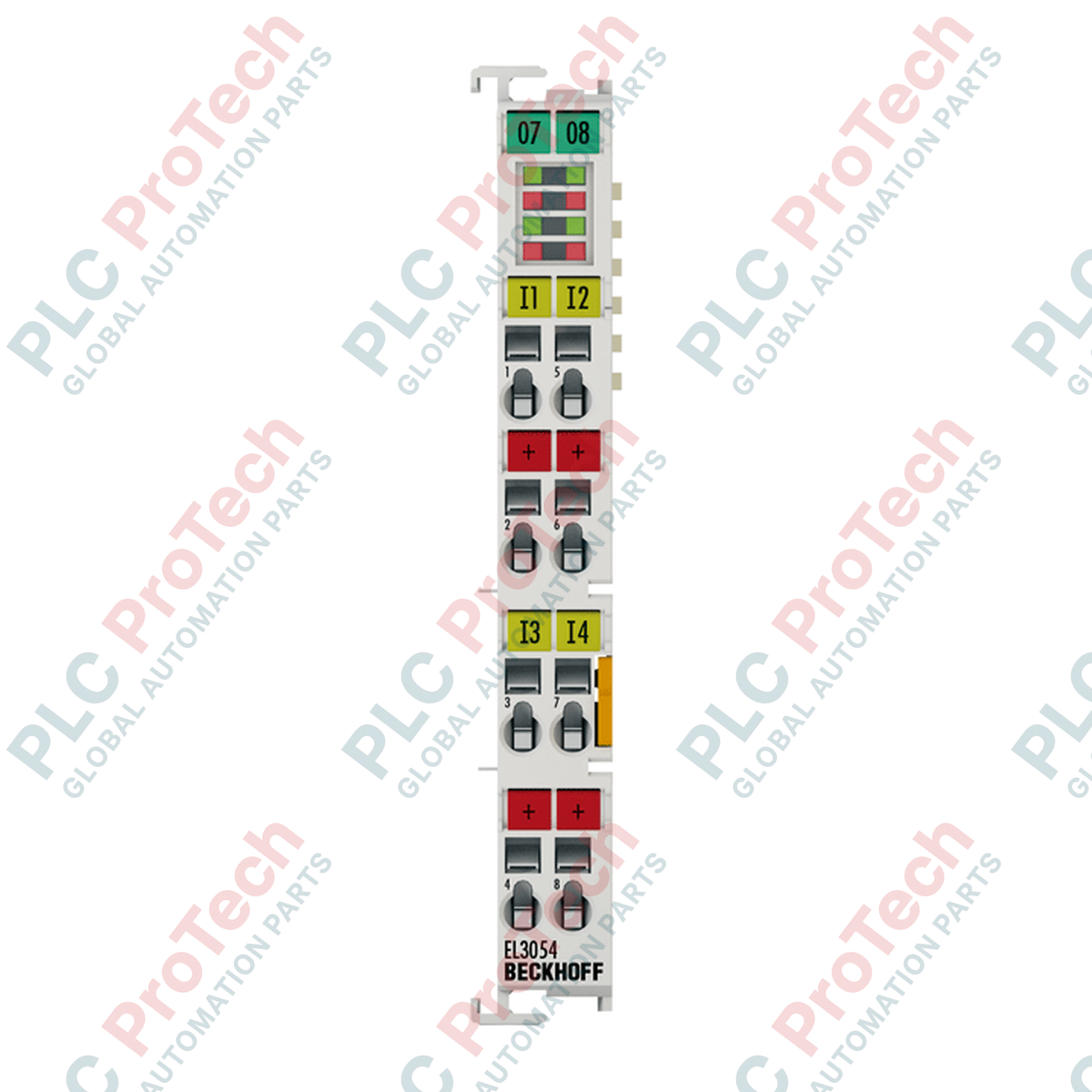

EL3054 (EL3054) یک ترمینال ورودی آنالوگ ۴ کاناله با چگالی بالا است که برای سیستم I/O اترنتکَت طراحی شده است. این دستگاه برای پردازش سیگنالهای جریان استاندارد 4 تا 20 mA از تجهیزات میدانی مانند فرستندههای فشار، حسگرهای سطح و فلومترها مهندسی شده است. با داشتن رزولوشن ۱۲ بیت، EL3054 راهحلی مقرونبهصرفه و دقیق برای وظایف اتوماسیون صنعتی B2B ارائه میدهد. فناوری تکپایانهای آن امکان جایدادن چهار کانال ورودی مستقل را در یک ترمینال جمعوجور به عرض 12 میلیمتر فراهم میکند که بهرهوری فضای ریل DIN را به حداکثر میرساند. تشخیصهای داخلی و فیلتر کردن سیگنال، آن را به گزینهای قابل اعتماد برای مهندسی فرآیند و ساخت ماشینآلات عمومی تبدیل کرده است.
EL3054 با استفاده از روش تبدیل مالتیپلکسینگ و زمان تبدیل پیشفرض 0.625 میلیثانیه کار میکند. این ویژگی آن را برای متغیرهای فرآیندی استاندارد که نیاز به همگامسازی بسیار سریع (ساعتهای توزیعشده) ندارند، مناسب میسازد. برای تضمین کیفیت سیگنال در محیطهای صنعتی پر نویز، این ترمینال دارای فیلترهای نرمافزاری قابل تنظیم FIR (پاسخ ضربه محدود) و IIR (پاسخ ضربه نامحدود) است، همچنین فیلتر ورودی سختافزاری با فرکانس محدود 1 کیلوهرتز دارد.
ترمینال دادههای خود را در یک تصویر فرآیند 16 بایتی نگاشت میکند که از فرمتهای استاندارد و فشرده پشتیبانی میکند. همچنین شامل نظارت بر مقادیر حدی است که امکان فعالسازی داخلی بیتهای وضعیت را در صورت عبور سیگنال از آستانههای تعریفشده توسط کاربر فراهم میکند. این واحد برای استفاده در شرایط سخت طراحی شده و دارای ایزولاسیون الکتریکی 500 ولت و گواهی ATEX برای نصب در مناطق خطرناک Zone 2 است.
| ویژگی | جزئیات مشخصات |
| مدل | EL3054 |
| برند | BECKHOFF |
| تعداد ورودیها | 4 (تکپایانهای) |
| دامنه سیگنال | 4 تا 20 mA |
| رزولوشن | ۱۲ بیت (نمایش ۱۶ بیت) |
| زمان تبدیل | 0.625 میلیثانیه (پیشفرض، قابل تنظیم) |
| فرکانس فیلتر ورودی | 1 کیلوهرتز |
| خطای اندازهگیری | < ±0.3 % (نسبت به مقیاس کامل) |
| مقاومت داخلی | معمولاً 85 اهم |
| مصرف جریان (E-bus) | معمولاً 130 میلیآمپر |
| ایزولاسیون الکتریکی | 500 ولت (E-bus / ولتاژ سیگنال) |
| ابعاد (عرض × ارتفاع × عمق) | 12 میلیمتر × 100 میلیمتر × 68 میلیمتر |
| تأییدیهها | CE، UL، ATEX (II 3 G Ex nA IIC T4 Gc) |
مزیت چگالی ۴ کاناله در EL3054 چیست؟
با ارائه چهار کانال در یک محفظه 12 میلیمتری، EL3054 تعداد کل ترمینالهای مورد نیاز در تابلو کنترل را کاهش میدهد. این موضوع به ویژه برای سازندگان ماشینآلات B2B که به دنبال کاهش هزینههای سختافزاری و اندازه پنل بدون کاهش تعداد ورودی/خروجی هستند، بسیار مفید است.
آیا این ترمینال از تشخیص قطع سیم پشتیبانی میکند؟
بله. از آنجا که دامنه سیگنال از 4 mA شروع میشود، هر خوانش جریانی که به طور قابل توجهی کمتر از این آستانه باشد (مثلاً 0 mA) بلافاصله توسط PLC به عنوان قطع سیم یا خرابی حسگر شناسایی میشود و تشخیص ایمنی ذاتی را فراهم میکند.
آیا برای EL3054 پیکربندی نرمافزاری لازم است؟
برای عملکرد پایه نیازی به آدرسدهی یا پیکربندی پیچیده نیست؛ این ترمینال در شبکه EtherCAT به صورت «Plug and Play» عمل میکند. با این حال، ویژگیهای پیشرفته مانند تنظیمات فیلتر FIR/IIR و مقادیر حدی را میتوان به راحتی از طریق پارامترهای TwinCAT CoE (CanOpen over EtherCAT) تنظیم کرد.
سیمکشی و یکپارچگی سیگنال: برای سیگنالهای آنالوگ، استفاده از کابلهای شیلددار ضروری است. شیلد باید از طریق باس شیلد یا گیره با امپدانس پایین به زمین عملکردی (FE) در ورودی ترمینال متصل شود تا از تداخل الکترومغناطیسی جلوگیری کرده و اندازهگیریهای ۱۲ بیتی را مخدوش نکند.
اتصال تکپایانهای: در پیکربندی تکپایانهای، هر چهار ورودی یک زمین داخلی مشترک دارند. اطمینان حاصل کنید که حسگرهای متصل شده با این معماری مرجع مشترک سازگار باشند تا از ایجاد حلقههای زمین جلوگیری شود.
نگهداری: EL3054 از سیمکشی قابل جدا شدن سری ES پشتیبانی میکند که امکان جداسازی کامل سطح سیمکشی برای تعمیر یا تعویض ترمینال بدون قطع سیمهای حسگر را فراهم میکند. این ویژگی زمان توقف را کاهش داده و از خطاهای سیمکشی در هنگام سرویس جلوگیری میکند.
EL3054 تعادلی ایدهآل بین چگالی و عملکرد برقرار میکند. رزولوشن ۱۲ بیت آن برای اکثریت قریب به اتفاق وظایف نظارت صنعتی کافی است، در حالی که فیلتر ورودی 1 کیلوهرتز به طور مؤثری نویز الکتریکی با فرکانس بالا را کاهش میدهد. تطابق با استاندارد EN 61000-6-2/4 برای سازگاری الکترومغناطیسی (EMC) عملکرد قابل اعتماد را حتی در نزدیکی قطعات پرقدرت مانند درایوهای فرکانس متغیر تضمین میکند. برای مهندسان، ادغام در اکوسیستم Beckhoff به معنای نگاشت بیوقفه مقادیر آنالوگ به متغیرهای PLC است که توسعه سریع برنامههای پیشرفته نظارت و کنترل را ممکن میسازد.
