تولیدکننده: Emerson
شماره محصول: PR6423/XXX/X4X CON021
کشور سازنده:ایالات متحده آمریکا
نوع محصول: سیستم‌های مبدل مجاورتی
بارکد: 8537101190
پرداخت: حواله بانکی (T/T)، وسترن یونیون
وزن: 200g
ابعاد: ۱۹cm x ۲.۸cm x ۱۶cm
بندر حمل و نقل: شیامن
گارانتی: ۱۲ ماه

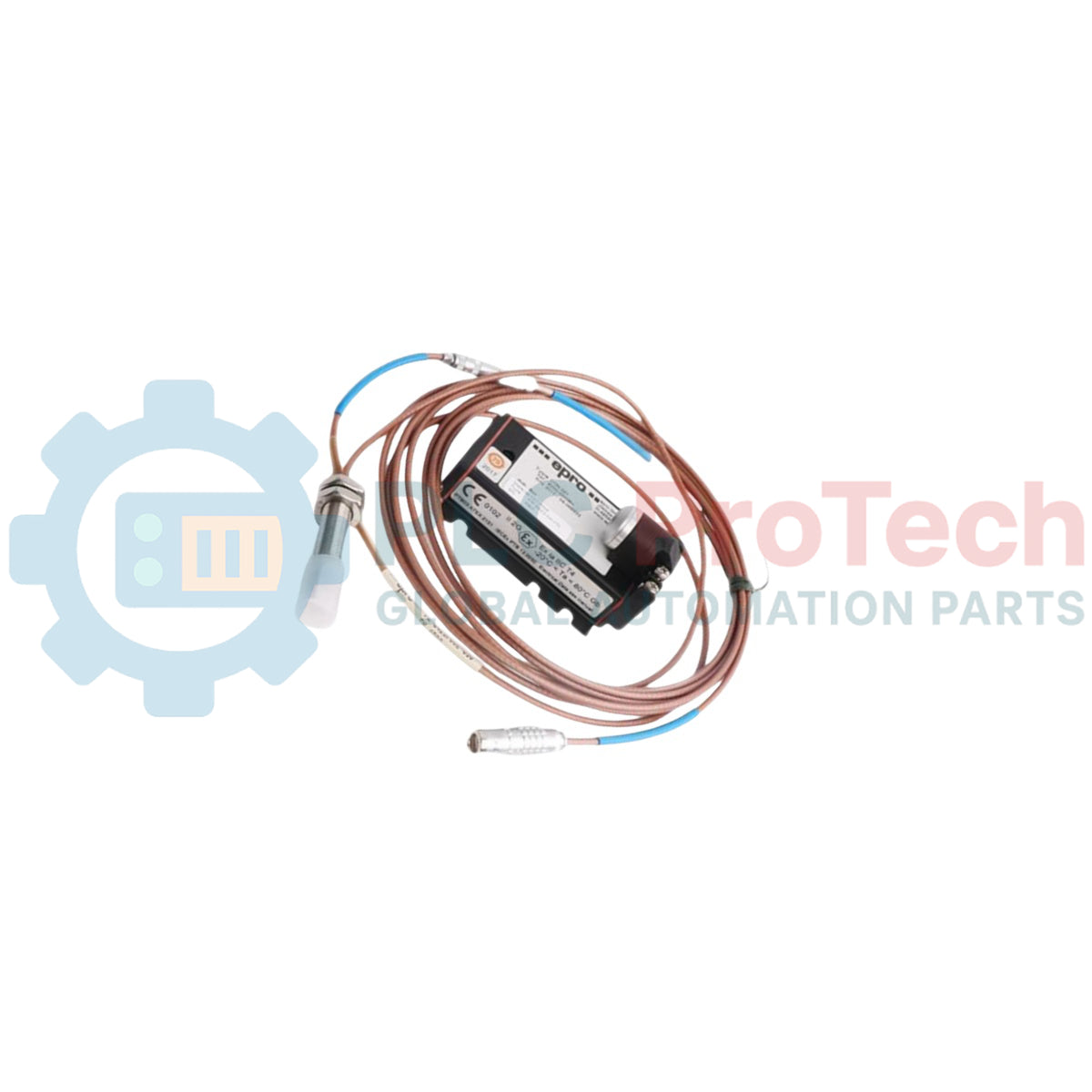

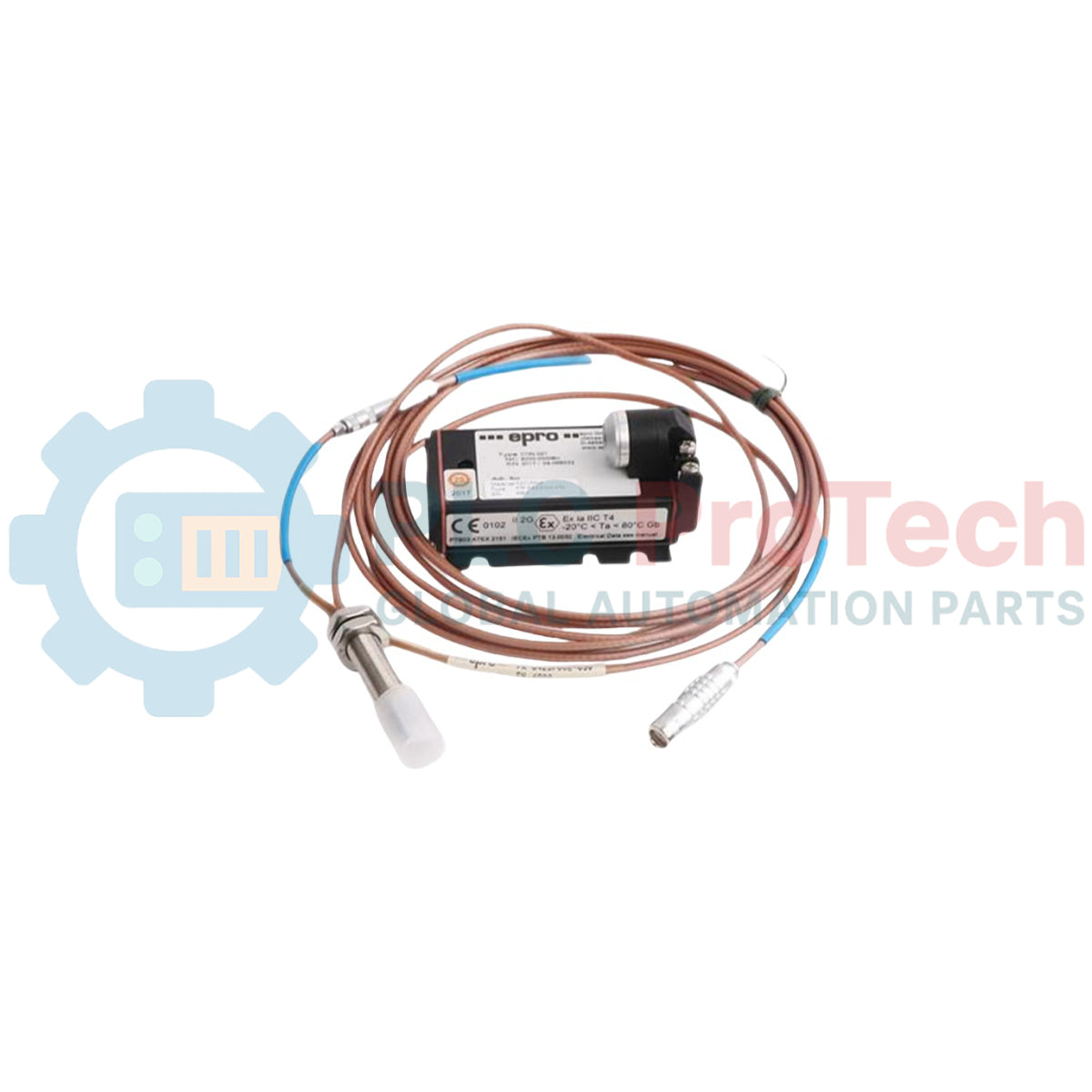

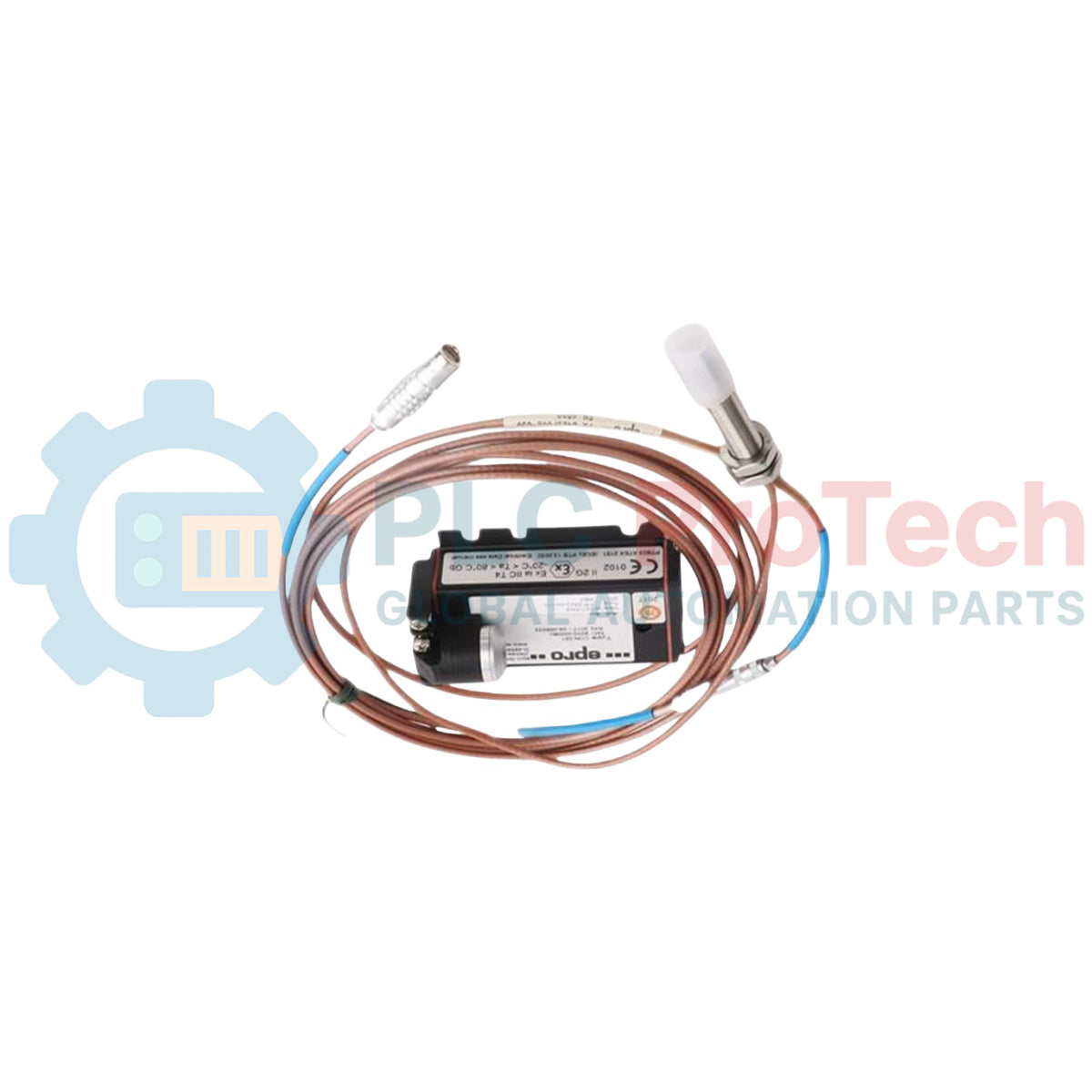

سری EPRO امرسون، شامل PR6423 و CON021، یک سامانه کامل مبدل مجاورتی جریان گردابی است که برای اندازه‌گیری‌های بسیار دقیق و بدون تماس جابه‌جایی و ارتعاش طراحی شده است. این سامانه یکی از اجزای اصلی پایشگرهای سلامت ماشین‌آلات CSI 6500 و MMS 6000 است و به‌طور ویژه برای حفاظت از ماشین‌آلات دوار حیاتی مانند توربین‌های بخار/گاز، کمپرسورهای گریز از مرکز و پمپ‌های تغذیه دیگ بخار طراحی شده است.
سیستم با ایجاد یک میدان الکترومغناطیسی با فرکانس بالا در نوک مبدل جابه‌جایی جریان گردابی PR6423 کار می‌کند. با تغییر فاصله بین حسگر و محور فلزی، مبدل سیگنال جریان گردابی CON021 تغییرات تلفات جریان گردابی را تشخیص داده و آن‌ها را به سیگنال ولتاژ منفی بسیار خطی تبدیل می‌کند. سامانه EPRO PR6423 که به پایداری در محیط‌های با دما و فشار بالا شناخته می‌شود، استاندارد صنعت برای اندازه‌گیری ارتعاش شعاعی محور، موقعیت رانش محوری و خروج از مرکز محور مطابق استاندارد API 670 است.
رشته اندازه‌گیری، واحدی است که در کارخانه کالیبره شده و از اجزای زیر تشکیل می‌شود:
مبدل‌گر: PR6423 (محدوده استاندارد ۲٫۰ میلی‌متری).
مبدل: CON021 (درایور محدوده استاندارد).
اتصال داخلی: کابل یکپارچه یا رابط با طول الکتریکی ۸ متر (X4X) که با سیستم تطبیق داده شده است.
| ویژگی | جزئیات |
| مدل (سیستم) | PR6423/XXX-X4X + CON021 |
| برند | امرسون (سری EPRO) |
| نوع محصول | سامانه مبدل مجاورتی جریان گردابی |
| سری | سامانه سلامت ماشین‌آلات CSI 6500 / MMS 6000 |
| محدوده اندازه‌گیری | ۲٫۰ میلی‌متر (۰٫۰۸ اینچ) |
| حساسیت | ۸ ولت/میلی‌متر (۲۰۰ میلی‌ولت/میل) |
| خطای خطی‌بودن | ≤ ۱٫۰٪ |
| محدوده فرکانس | ۰ تا ۲۰٬۰۰۰ هرتز (۳- دسی‌بل) |
| طول کل سیستم | ۸٫۰ متر (کالیبراسیون ثابت) |
| ولتاژ کاری | ۲۳- تا ۳۲- ولت DC |
| خروجی استاندارد | ۴- تا ۲۰- ولت DC |
| دمای کاری | حسگر: ۳۵- تا ۱۸۰°C / مبدل: ۳۰- تا ۱۰۰°C |
| رده فشار حسگر | ۱۰٬۰۰۰ هکتوپاسکال (۱۴۵ psi) در سر حسگر |
برای اطمینان از سازگاری سیستم و دقت کالیبراسیون، ساختارهای شماره قطعه زیر برای سری EPRO استفاده می‌شوند:
| مؤلفه | شماره قطعه / کد | توضیحات |
| مبدل سیگنال | CON021 | مبدل سیگنال جریان گردابی (محدوده استاندارد) |
| نوع مبدل | PR6423/XXX-X4X | حسگر ۲٫۰ میلی‌متری، طول کل ۸ متر |
| پیکربندی کابل | X4X | پسوند نشان‌دهندهٔ کالیبراسیون سیستم ۸ متری |
کالیبراسیون حلقه و طول کابل:
در سیستم مجاورتی EPRO، کابل بخشی فعال از مدار نوسان‌ساز تنظیم‌شده است. CON021 به‌طور اختصاصی برای اندوکتانس رشتهٔ ۸ متری (X4X) کالیبره شده است. کوتاه کردن کابل حساسیت را افزایش و محدودهٔ خطی را کاهش می‌دهد، درحالی‌که بلندتر کردن آن حساسیت را کاهش می‌دهد. تعمیرات میدانی شامل وصله‌زدن کابل مجاز نیست، زیرا موجب اختلال در شیلد EMI و امپدانس سیستم می‌شود.
ران‌اوت مغناطیسی و جنس هدف:
سیستم برای فولاد 42CrMo4 کالیبره شده است. اگر ناحیهٔ هدف روی شفت دارای مغناطیس باقی‌مانده (ران‌اوت مغناطیسی) باشد یا از آلیاژ متفاوتی ساخته شده باشد، خروجی CON021 شامل سیگنال‌های ارتعاش کاذب خواهد بود. اطمینان حاصل کنید که شفت مغناطیس‌زدایی شده و سطح هدف نسبت به ژورنال‌های یاتاقان هم‌مرکز باشد.
نصب مکانیکی:
PR6423 باید روی یک براکت صلب نصب شود تا از تفسیر نادرست «رزونانس براکت» به‌عنوان ارتعاش شفت جلوگیری شود. برای تنظیم فاصلهٔ هوایی از ولتاژ خروجی CON021 استفاده کنید؛ مقدار ۱۲٫۰- ولت جریان مستقیم نشان می‌دهد که حسگر در مرکز الکتریکی محدودهٔ خطی ۲٫۰ میلی‌متری خود قرار دارد.
محافظت محیطی:
اگرچه حسگر PR6423 به‌صورت هرمتیک آب‌بندی شده است، اتصال Lemo بین حسگر و کابل رابط، در صورت قرار گرفتن در معرض روغن یا رطوبت، محل خرابی رایجی است. استفاده از آب‌بندی PTFE ارائه‌شده یا جعبه اتصال دارای رتبهٔ IP65 برای این اتصال الزامی است.
س: آیا می‌توانم حسگر PR6423 را بدون تعویض CON021 تعویض کنم؟
الف: بله، به‌شرط آنکه حسگر جدید همان کد طول کل کابل (برای مثال X4X برای ۸ متر) را مانند حسگر اصلی داشته باشد، زیرا CON021 برای طول کل تنظیم شده است، نه حسگر منفرد.
س: خروجی ثابت ۰٫۵- تا ۱٫۰- ولت از CON021 نشان‌دهندهٔ چیست؟
الف: این وضعیت معمولاً نشان‌دهندهٔ شرایط «اتصال کوتاه» یا «ته‌نشینی» است؛ یعنی حسگر از نظر فیزیکی با شفت تماس دارد یا کابل له شده است.
س: دما چگونه بر سیستم EPRO تأثیر می‌گذارد؟
الف: PR6423 دارای جبران‌سازی دما است. بااین‌حال، تغییرات شدید دما می‌تواند باعث دریفت نقطه صفر حدود ۲۰۰ میلی‌ولت به‌ازای هر ۱۰۰ کلوین شود. این مقدار معمولاً برای ارتعاش ناچیز است، اما باید در پایش دقیق موقعیت تراست در نظر گرفته شود.
