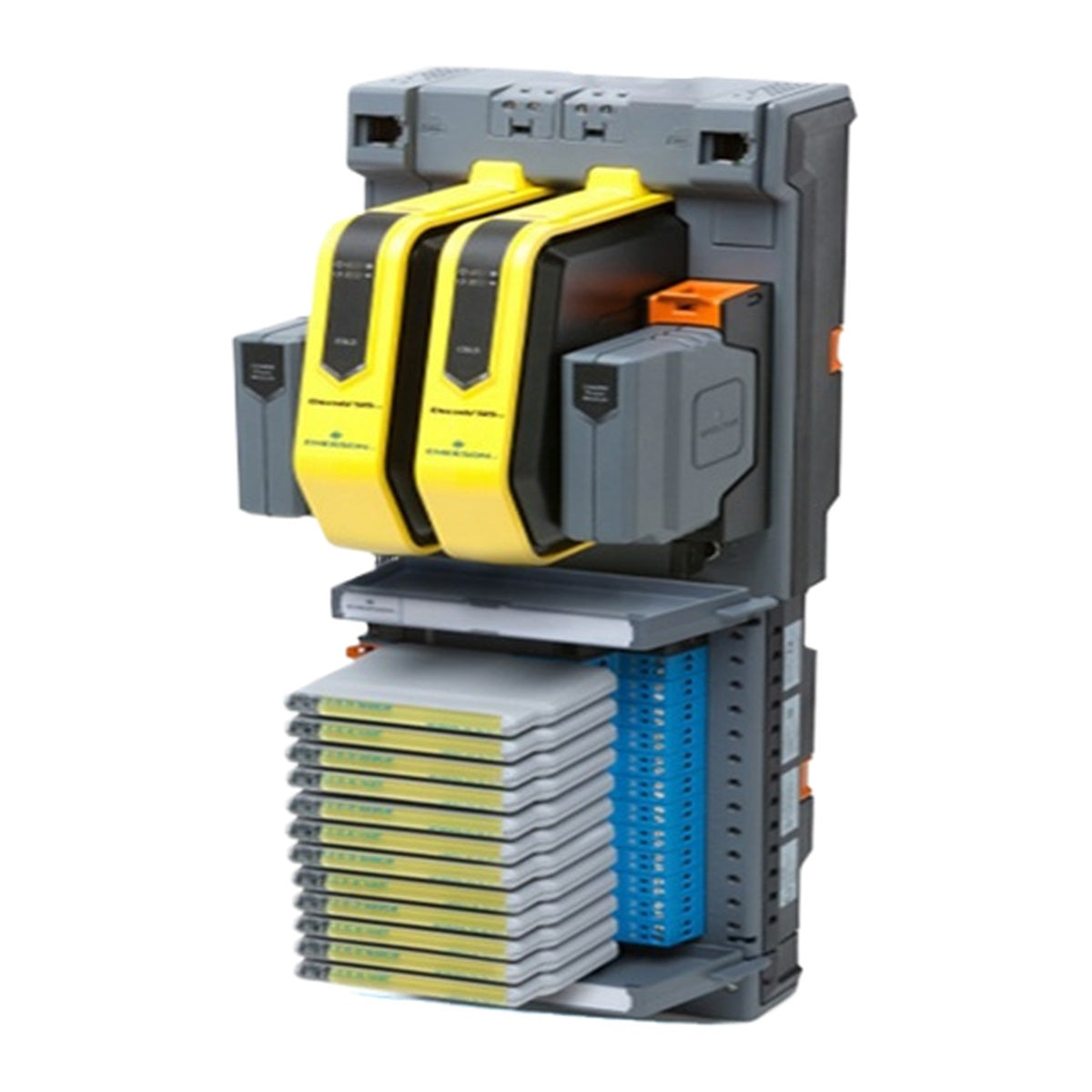

مجموعه CSLS افزونه DeltaV SIS Emerson SS6501T01 - مسی

توضیحات

مجموعه CSLS افزونه - مسی Emerson SS6501T01 DeltaV SIS یک ماژول حل‌کننده منطقی با قابلیت سطح یکپارچگی ایمنی ۳ (SIL 3) است که برای کاربردهای ایمنی فرایند در سامانه DeltaV SIS طراحی شده است. این ماژول با استفاده از فناوری مارشالینگ الکترونیکی Emerson، پردازش ورودی/خروجی، اجرای منطق ایمنی و تشخیص‌ها را در یک مجموعه حل‌کننده منطقی افزونه یکپارچه می‌کند. SS6501T01 مستقیماً به زیرساخت استاندارد اترنت مسی متصل می‌شود تا ارتباطات افزونه پورت شبکه ایمنی (SNP) را در شبکه ایمنی محلی (LSN) برقرار کند.

این ماژول از اجرای کارکردهای ابزار دقیق ایمنی (SIF) با نرخ‌های اجرای قطعی و مستقل از اندازه سامانه پشتیبانی می‌کند. زوج CSLS افزونه با فعالیت در حالت همگام، پس از تشخیص خطا، بدون اختلال در فرایند، جابه‌جایی بدون پرش فراهم می‌کند. قابلیت‌های یکپارچه HART در ورودی/خروجی، تشخیص‌های میدانی را مستقیماً به حل‌کننده منطقی منتقل کرده و از آزمون کورس جزئی برای کنترل‌کننده‌های دیجیتال شیر پشتیبانی می‌کند. این واحد با استفاده از قفل ریل DIN نصب می‌شود و با حداکثر ۸ صفحه پایه CHARM ارتباط برقرار می‌کند (با پشتیبانی از حداکثر ۹۶ کانال LS CHARM با قابلیت پیکربندی جداگانه).

ویژگی‌ها

• دارای رده SIL 3 برای معماری‌های عملیاتی ساده و افزونه.
• زوج حل‌کننده منطقی ایمنی افزونه با اجرای همگام.
• پشتیبانی یکپارچه از حداکثر ۹۶ کانال ورودی/خروجی محلی LS CHARM برای هر مجموعه.
• پورت‌های شبکه ایمنی افزونه (SNP) برای اتصالات اترنت زوج‌سیم مسی تابیده LSN.
• پشتیبانی یکپارچه از پروتکل HART برای تشخیص‌های میدانی تعبیه‌شده و آزمون کورس جزئی.
• تشخیص خودکار آنلاین و پیکربندی خودکار در پایگاه داده DeltaV SIS.
• خودآزمایی تشخیصی پیوسته با تولید خودکار هشدار.
• ثبت زمانی توالی رویدادها (SOE) با تفکیک‌پذیری کمتر از ۱ میلی‌ثانیه.
• رده‌بندی مکان‌های خطرناک Class 1، Div 2 / Zone 2 با پوشش تطبیقی G3.
• مکانیزم قفل‌شونده ریل DIN با قابلیت اتصال فشاری.

کاربردها

• سامانه‌های خاموش‌سازی اضطراری (ESD)
• سامانه‌های مدیریت مشعل (BMS)
• سامانه‌های اعلام حریق و گاز (F&G)
• سامانه‌های حفاظت فشار با یکپارچگی بالا (HIPPS)
• کارکردهای حیاتی ابزار دقیق ایمنی فرایند تا سطح SIL 3

اطلاعات سفارش

مشخصات فنی

راهنمای نصب

• حامل CSLS را با استفاده از ضامن‌های یکپارچه ریل، به‌صورت عمودی در بالای ریل DIN نوع T نصب کنید.
• برای محکم‌کردن مجموعه در جای خود، یک استاپ ریل DIN (VE4054DRS) نصب کنید.
• دو تغذیه برق میدانی 24 V DC را به اتصالات برق افزونه روی حامل متصل کنید.
• کابل‌های اترنت زوج‌تابیده مسی (10/100BASE-TX) را به پورت‌های شبکه ایمنی اصلی و ثانویه (SNP) با حداکثر طول کابل 100 متر متصل کنید.
• حداکثر هشت صفحه‌پایه CHARM را زیر مجموعه حامل نصب کنید و ترمینیشن باس را در انتهای باس فیزیکی نصب کنید.
• اطمینان حاصل کنید که نصب در کابینت الزامات IP20 را برآورده کرده و فاصله کافی برای خنک‌کاری حفظ شود.

انطباق و گواهی‌ها

• سطح یکپارچگی ایمنی: قابل استفاده در SIL 3 (IEC 61508)
• استاندارد EMC: EN 61326-1
• FM (ایالات متحده): کلاس I، بخش 2، گروه‌های A، B، C، D، T4؛ کلاس I، ناحیه 2: AEx ec IIC Gc T4 / AEx ec nC IIC T4 / AEx ec [ic] IIC Gc T4 / AEx ec ic IIC Gc T4
• cFM (کانادا): کلاس I، بخش 2، گروه‌های A، B، C، D، T4؛ کلاس I، ناحیه 2: Ex ec IIC Gc T4 / Ex ec nC IIC Gc T4 / Ex ec [ic] IIC Gc T4 / Ex ec ic IIC Gc T4
• ATEX: II 3G Ex ec IIC T4 Gc / II 3G Ex ec [ic] IIC T4 Gc / II 3G Ex ec ic IIC T4 Gc / II 3G Ex ec nC IIC T4 Gc (EN60079-0، EN60079-7، EN60079-15)
• IECEx: II 3G Ex ec IIC T4 Gc / II 3G Ex ec [ic] IIC T4 Gc / II 3G Ex ec ic IIC T4 Gc / II 3G Ex ec nC IIC T4 Gc (IEC60079-0، IEC60079-7، IEC60079-15)
• دریایی: IACS 10، گواهی ارزیابی طراحی ABS، گواهی دریایی DNV
