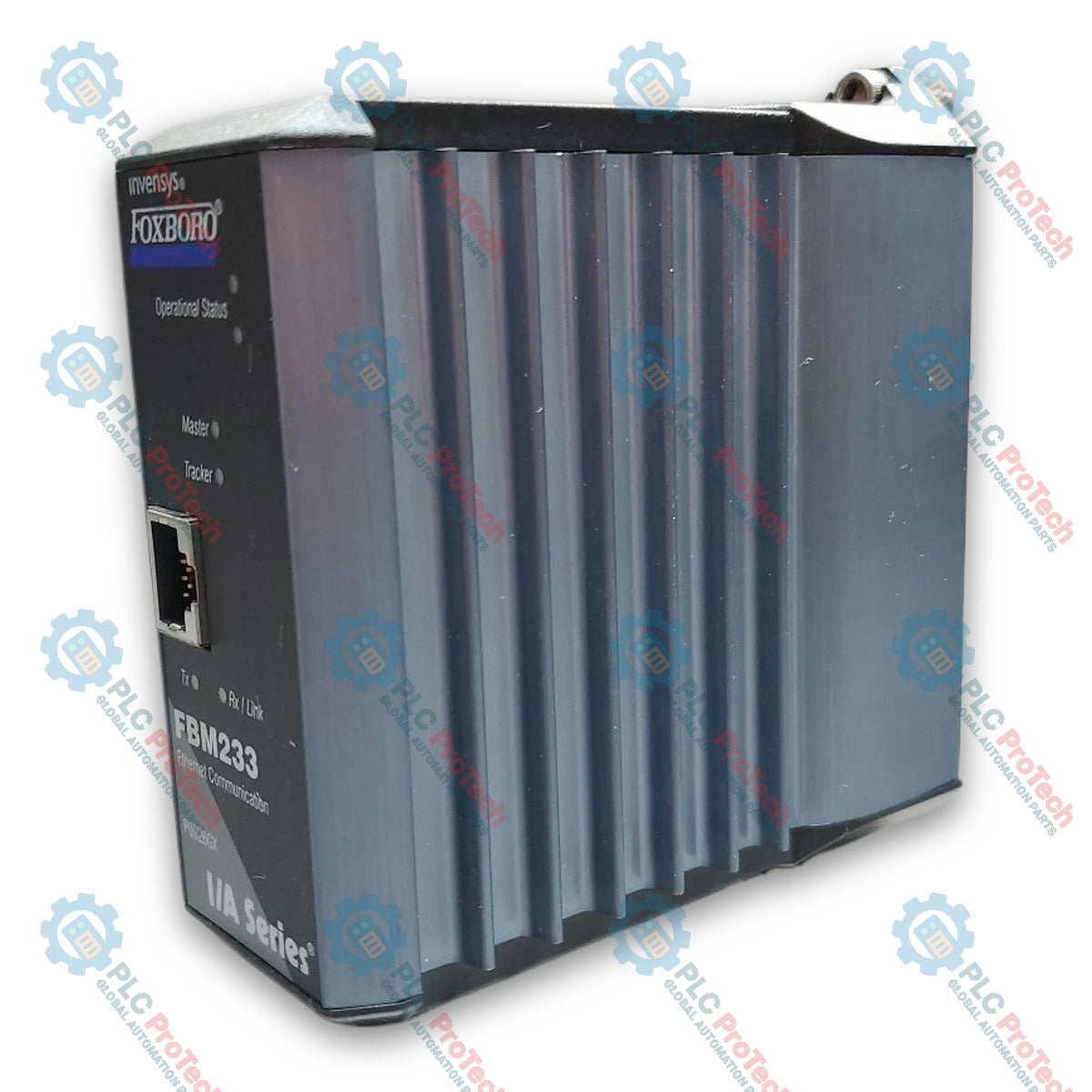

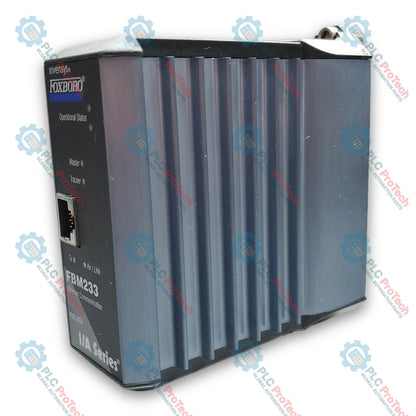

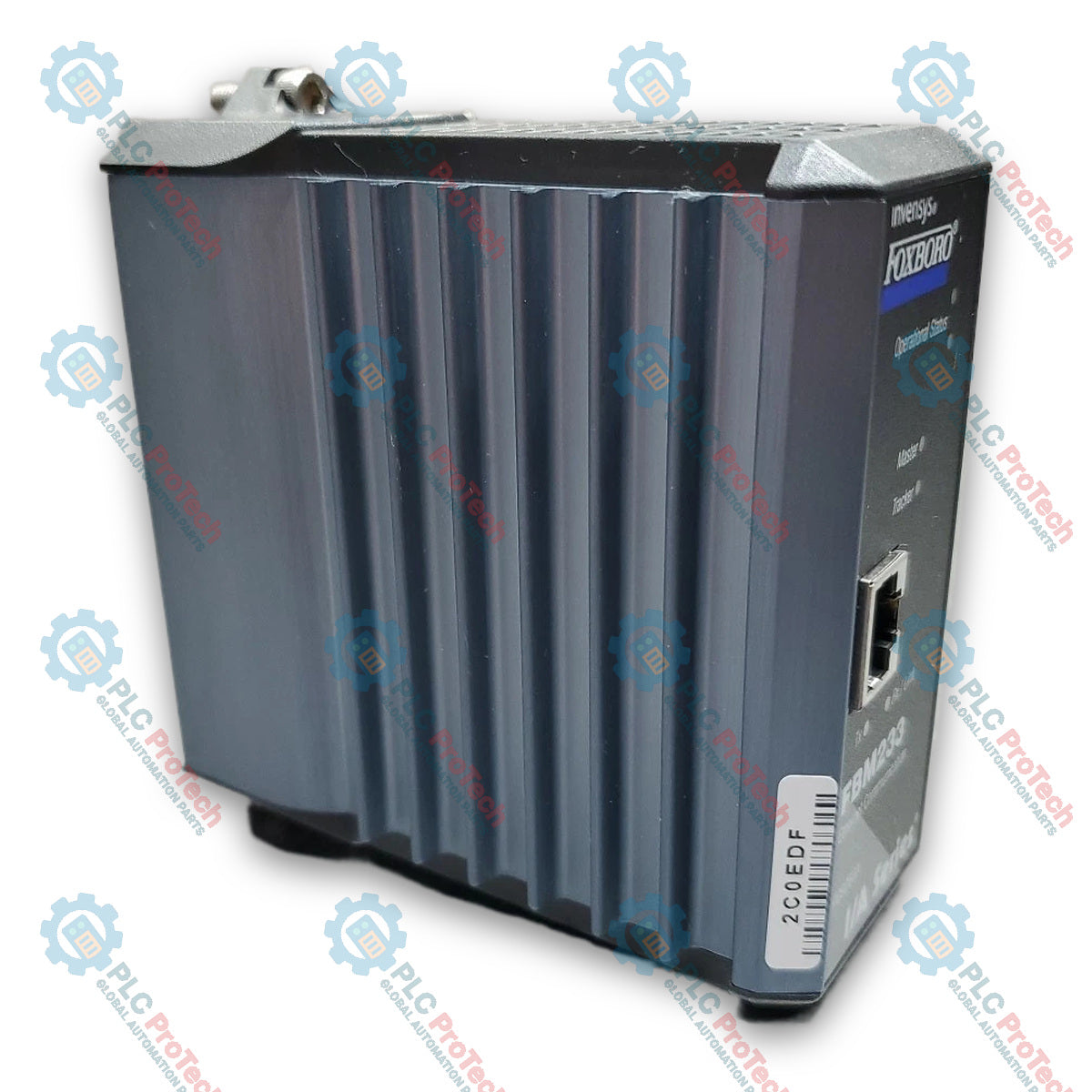

ماژول یکپارچه‌ساز سیستم دستگاه میدانی اترنت سری I/A فاکسبورو FBM233 P0926GX

ماژول یکپارچه‌ساز سیستم دستگاه میدانی اترنت سری I/A فاکسبورو FBM233 P0926GX

فقط 8 قلم کالا در انبار باقی مانده است

  • تولیدکننده: Foxboro

  • شماره محصول: FBM233 P0926GX

  • کشور سازنده:فرانسه

  • نوع محصول: ماژول‌های ارتباطی Ethernet

  • پرداخت: حواله بانکی (T/T)، وسترن یونیون

  • وزن: 284g

  • ابعاد: 4.5 x 11.4 x 10.4 cm

  • بندر حمل و نقل: شیامن

  • گارانتی: ۱۲ ماه

مشاهده جزئیات کامل
توضیحات محصول
FAQ
ارسال و بازگشت کالا
جزئیات بیشتر
نظرات کاربران

توضیحات

فاکسبورو FBM233 P0926GX یک ماژول یکپارچه‌ساز سیستم تجهیزات میدانی اترنت (FDSI) است که برای فراهم‌کردن رابط اترنت بین تجهیزات میدانی ورودی/خروجی تک‌درگاهه یا دودرگاهه و سیستم سری I/A طراحی شده است. این دستگاه داده‌های تجهیزات میدانی را با استفاده از اتصال اترنت در پایگاه داده کنترل سری I/A یکپارچه می‌کند و با استفاده از درایورهای نرم‌افزاری قابل پیکربندی و بارگیریِ ورودی/خروجی، از طریق نرخ‌های انتقال شبکه اترنت ۱۰ یا ۱۰۰ مگابیت‌برثانیه با تجهیزات میدانی ارتباط برقرار می‌کند. این ماژول در یک صفحه‌پایه ماژولار نصب می‌شود و از طریق فیلدباس ماژول ۲ مگابیت‌برثانیه‌ای افزونه به FCM100Et، FCM100E یا FCP270 با سیستم ارتباط برقرار می‌کند.

ویژگی‌ها

  • نرخ انتقال شبکه اترنت افزونه ۱۰ یا ۱۰۰ مگابیت‌برثانیه به/از تجهیزات میدانی.
  • با حداکثر ۶۴ تجهیز میدانی ارتباط برقرار می‌کند.
  • درایور نرم‌افزاری ورودی/خروجی از کتابخانه‌ای شامل پروتکل‌های موجود قابل بارگیری است.
  • حداکثر ۲۰۰۰ اتصال بلوک DCI.
  • داده‌های تجهیزات میدانی را با استفاده از اتصال اترنت در پایگاه داده کنترل سری I/A یکپارچه می‌کند.
  • نصب‌شده در میدان.
  • مناسب برای محیط‌های کلاس G3 (خشن).

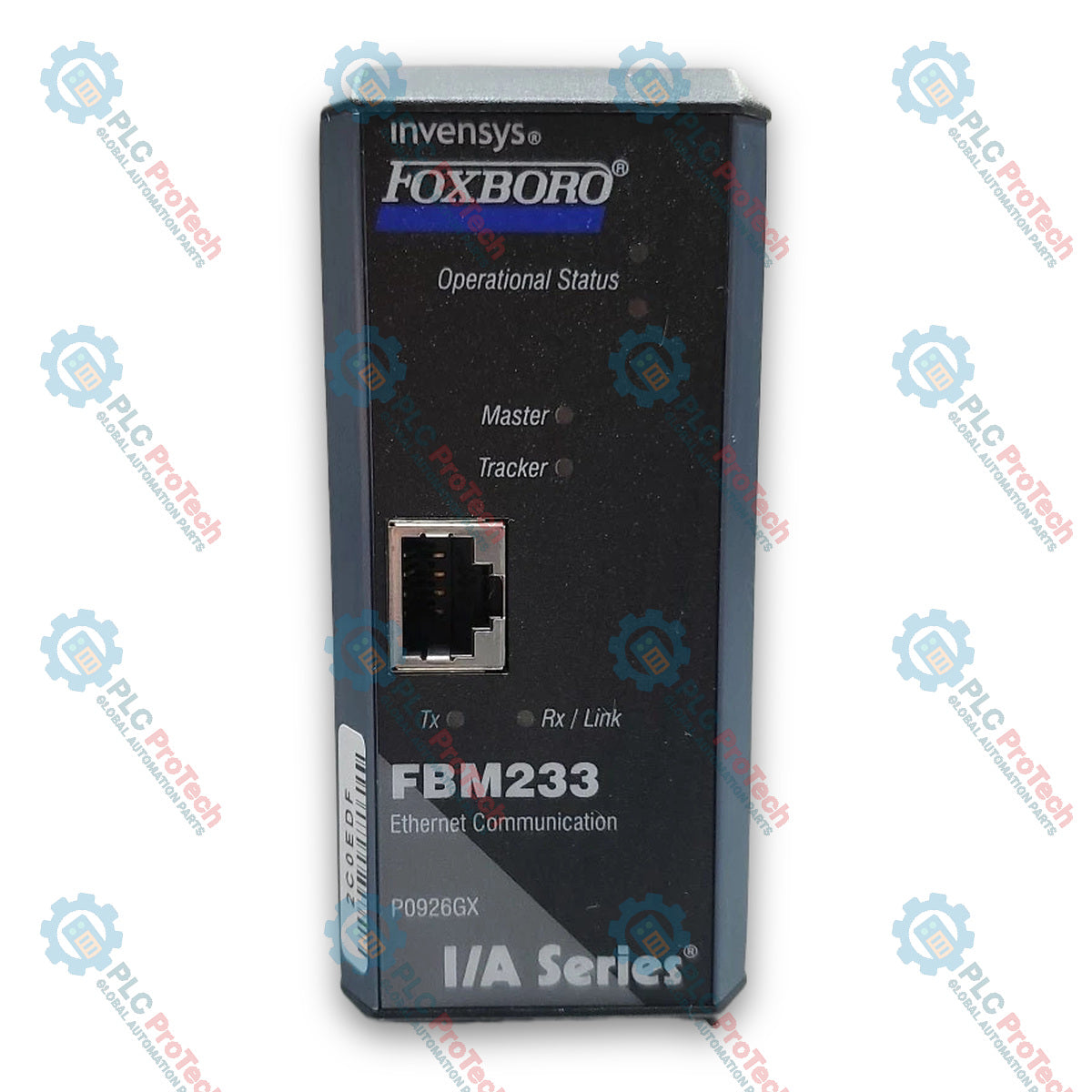

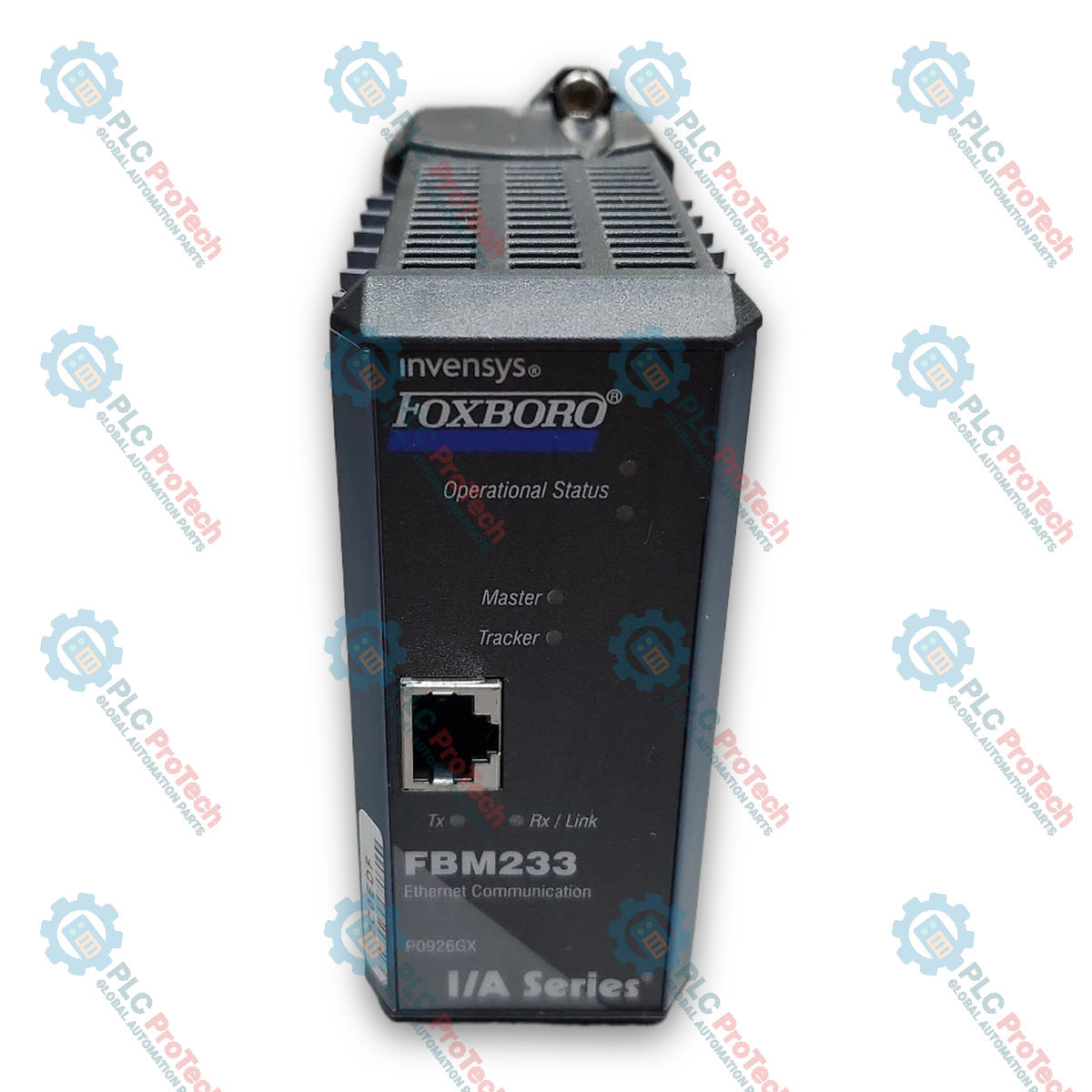

  • نشانگرهای دیداری LED برای نمایش وضعیت عملیاتی، فعالیت ارسال/دریافت و وضعیت master/tracker.

کاربردها

  • یکپارچه‌سازی تجهیزات میدانی در ایستگاه‌های کنترل سری I/A
  • رابط ارتباطی اترنت صنعتی با PLCها و تجهیزات میدانی شخص ثالث
  • جمع‌آوری داده‌های رابط کنترل توزیع‌شده (DCI) و مدیریت خروجی کنترل

مشخصات فنی

پارامتر مقدار
سازنده فاکسبورو (Invensys)
شماره قطعه P0926GX
نوع ارتباط اترنت
نرخ انتقال ارتباطات ۱۰ یا ۱۰۰ مگابیت‌برثانیه
پروتکل ارتباطی UDP/IP یا TCP/IP
نشانی IP ثابت یا DHCP
ظرفیت ورودی/خروجی حداکثر ۶۴ دستگاه برای هر FBM233، با حداکثر ۲۰۰۰ اتصال DCI
انواع داده منتقل‌شده اعداد صحیح علامت‌دار یا بدون علامت ۲ یا ۴ بایتی، مقادیر ممیز شناور تک‌دقت ۴ بایتی IEEE یا مقادیر دودویی
کوتاه‌ترین دوره مجاز بلوک ECB ۵۰۰ میلی‌ثانیه
ارتباطات فیلدباس ماژول ماژول فیلدباس ۲ مگابیت‌برثانیه‌ای افزونه از طریق FCM100Et، FCM100E یا FCP270
محدوده ولتاژ ورودی 24 V dc با +5٪ و -10٪ (افزونگی)
مصرف حداکثر 7 W برای هر ماژول
اتلاف حرارت حداکثر 7 W برای هر ماژول
دمای کارکرد -20 تا +70 درجه سانتی‌گراد (-4 تا +158 درجه فارنهایت)
دمای نگهداری -40 تا +70 درجه سانتی‌گراد (-40 تا +158 درجه فارنهایت)
رطوبت نسبی 5 تا 95٪ (بدون میعان)
کلاس آلودگی کلاس G3 (سخت) طبق استاندارد ISA S71.04
ارتفاع 102 میلی‌متر (4 اینچ)، شامل زبانه‌های نصب 114 میلی‌متر (4.5 اینچ)
عرض 45 میلی‌متر (1.75 اینچ)
عمق 104 میلی‌متر (4.11 اینچ)
جرم حدود 284 گرم (10 اونس) برای هر ماژول

اتصال‌ها/رابط‌ها

پین کانکتور / پورت عملکرد
کانکتور RJ-45 جلویی یک اتصال اترنت 10/100Mbps به دستگاه‌های میدانی، هاب‌ها یا سوئیچ‌ها

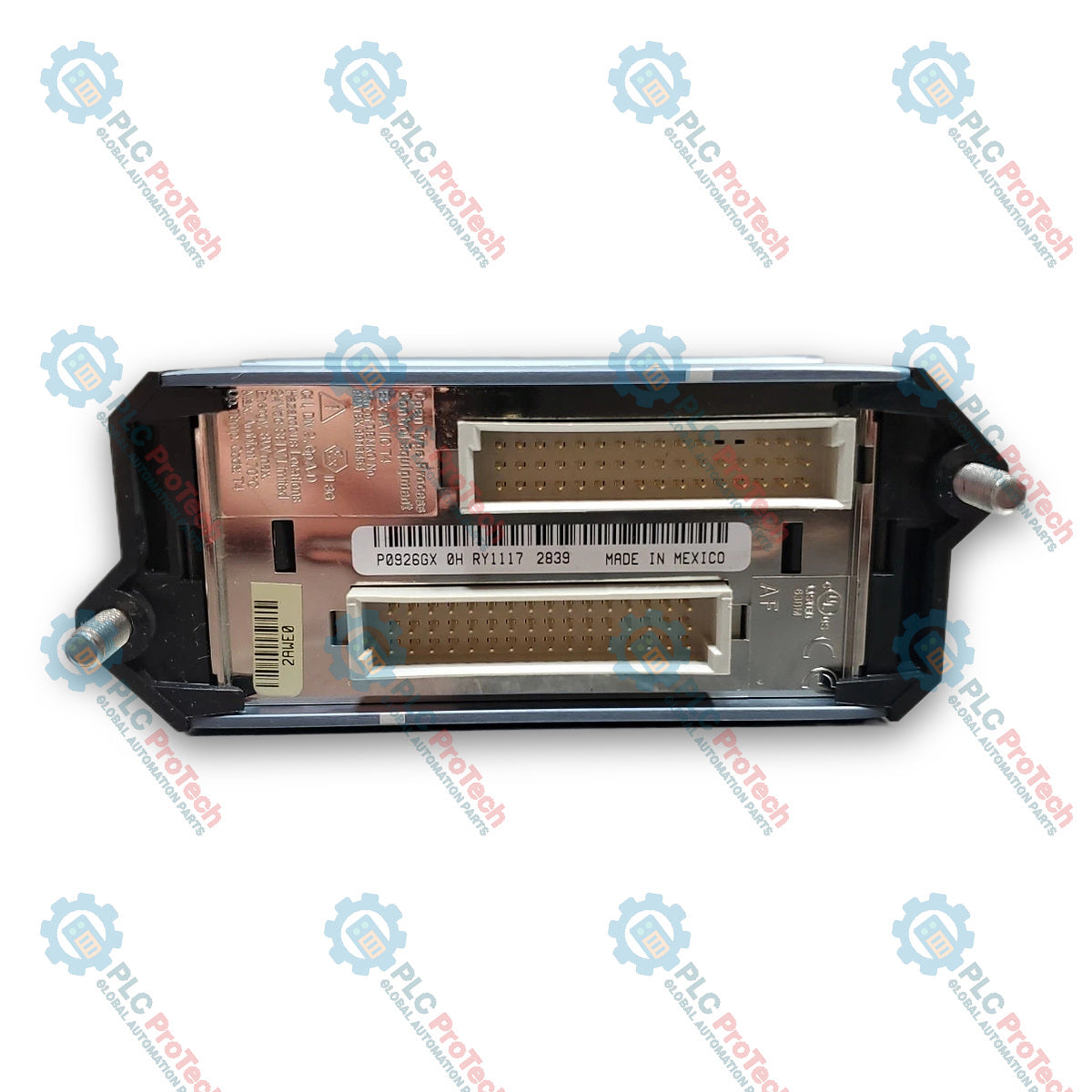

اتصال صفحه‌پایه به فیلدباس ماژول 2 Mbps افزونه و منابع تغذیه 24 V dc رابط می‌شود

راهنمای نصب

  • نصب: ماژول روی صفحه‌پایه ماژولار (نصب‌شده روی ریل DIN یا رک 19 اینچی) به‌صورت افقی یا عمودی نصب می‌شود.
  • موقعیت‌دهی افزونه: جفت ماژول‌های افزونه باید در موقعیت‌های فرد و زوجِ مجاور روی صفحه‌پایه قرار گیرند (موقعیت‌های 1 و 2، 3 و 4، 5 و 6، یا 7 و 8).
  • تعویض در حین کار: تعویض ماژول بدون ایجاد اختلال در سیگنال‌های ورودی یا خروجی میدانی ماژول جفت‌شده و بدون قطع برق سایر ماژول‌ها روی صفحه‌پایه ماژولار انجام می‌شود.
  • طول کابل: اتصال‌های RJ-45 به هاب‌ها، سوئیچ‌ها یا دستگاه‌های اترنت، طول کابل از 1 متر (3.3 فوت) تا 100 متر (330 فوت) را پشتیبانی می‌کنند.

انطباق و گواهی‌ها

  • EMC: دستورالعمل اروپایی EMC 89/336/EEC، EN 50081-2، EN 50082-2، EN 61326 پیوست A، CISPR 11 کلاس A، IEC 61000-4-2، IEC 61000-4-3، IEC 61000-4-4، IEC 61000-4-5، IEC 61000-4-6، IEC 61000-4-8
  • ایمنی محصول: دارای فهرست UL/UL-C برای کلاس I، گروه‌های A تا D؛ بخش 2؛ کد دمایی T4
  • دستورالعمل ATEX: دارای گواهی CENELEC (DEMKO) به‌عنوان EEx nA IIC T4 برای استفاده در محفظه منطقه 2 (دستورالعمل 94/9/EC)
  • دستورالعمل ولتاژ پایین اروپا: 73/23/EEC

RECOMMENDED RELATED MODELS

Product Image Model Number / Title Condition Availability Action
Triconex 4329 ماژول ارتباطات شبکه Triconex 4329 / NCM 4329 Original New In Stock View Details
3BDH000030R1 FI 810F ماژول فیلدباس CAN مدل ABB 3BDH000030R1 FI 810F برای AC 800F Original New In Stock View Details
Triconex 4351B ماژول ارتباطی تریکونکس ۴۳۵۱B (TCM) Original New In Stock View Details
Key Features:
#Communication Modules #I/A Series

Product Documentation

Technical Datasheet (PDF) Complete specifications and technical drawings.

Technical Datasheet

ماژول یکپارچه‌ساز سیستم دستگاه میدانی اترنت سری I/A فاکسبورو FBM233 P0926GX

Download Open in new tab

How many external field devices can the module communicate with concurrently?
The module communicates with up to 64 field devices over an Ethernet network using downloadable protocol drivers.

Where must redundant module pairs be installed on the modular baseplate?
Redundant modules must occupy odd and adjacent even baseplate slots, specifically positions 1-2, 3-4, 5-6, or 7-8.

What power input voltage does the device require for operation?
The device requires a redundant 24 V dc power input with a tolerance of +5% and -10%.

How many DCI block connections does the module support for control stations?
The device supports up to 2000 Distributed Control Interface block connections for reading or writing data.

ارسال سریع جهانی

  • تحویل استاندارد: ۴-۶ روز کاری از طریق DHL، FedEx و UPS.
  • ارسال فوری: ارسال همان روز برای سفارش‌های موجود در انبار که قبل از ساعت ۲:۰۰ بعدازظهر (GMT+8) ثبت شده‌اند.
  • پوشش جهانی: خدمات به بیش از ۱۵۰ کشور، شامل تحویل سریع به عربستان سعودی و امارات.

بازگشت کالا و گارانتی

  • ضمانت ۳۰ روزه: بازگشت کالا برای محصولات موجود در انبار با بسته‌بندی اصلی و مهر کارخانه پذیرفته می‌شود.
  • گارانتی ۱۲ ماهه: هر قطعه صنعتی با گارانتی فنی حرفه‌ای ما پشتیبانی می‌شود.

سفارش‌ها از دوشنبه تا جمعه پردازش و تحویل داده می‌شوند (به جز تعطیلات رسمی).


برای شرایط کامل واجد شرایط بودن، هزینه‌های بازگردانی و جزئیات بازگشت بین‌المللی، لطفاً صفحه رسمی ما را مشاهده کنید سیاست بازپرداخت و بازگشت کالا .
