برد ترمینیشن سرعت‌ترونیک General Electric IS200TGENH1A Mark VI

SKU IS200TGENH1A

موجود در انبار

12-month warranty
Free returns within 30 days

تولیدکننده: General Electric
شماره محصول: IS200TGENH1A
Origin ایالات متحده آمریکا
نوع محصول: بردهای پایانه
بارکد: 8537101190
پرداخت: حواله بانکی (T/T)، وسترن یونیون
وزن: 1.814 kg
ابعاد: ۱۵.۰۰ × ۹.۰۰ × ۳.۰۰ اینچ
بندر حمل و نقل: شیامن
گارانتی: ۱۲ ماه

Product Description

توضیحات

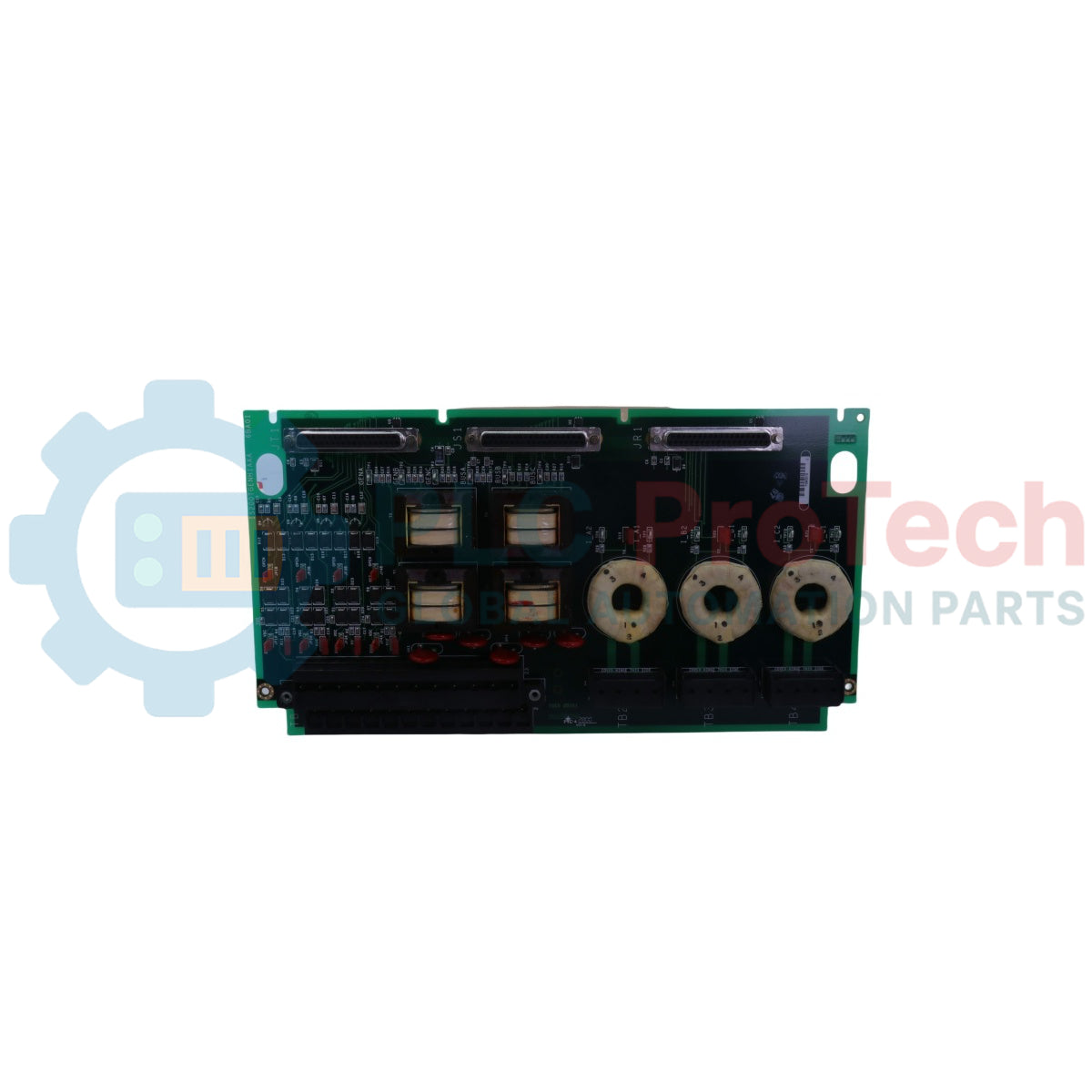

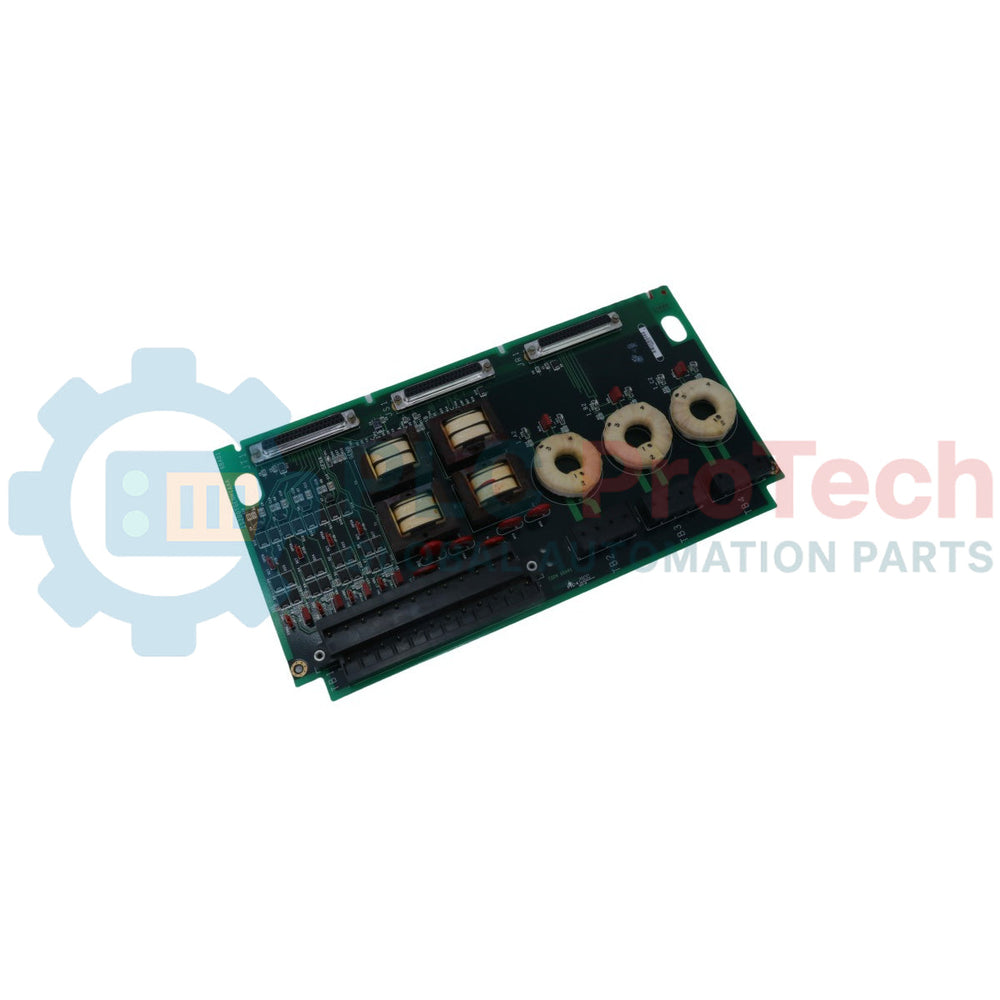

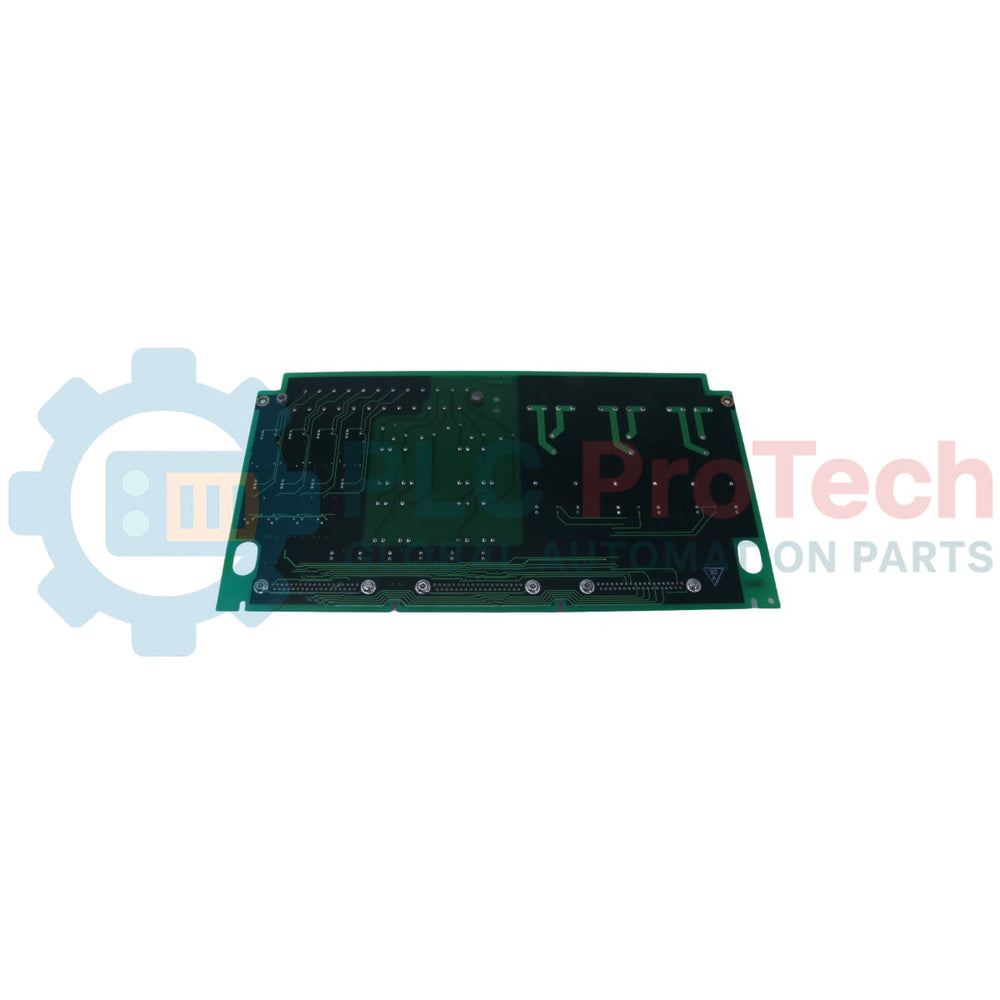

IS200TGENH1A یک برد ترمینال پایش ژنراتور است که شرکت جنرال الکتریک آن را به‌عنوان بخشی از مجموعه سیستم کنترل توربین Mark VI Speedtronic طراحی کرده است. این برد ترمینال به‌عنوان رابط اصلی عمل می‌کند و با یک برد پردازنده مرکزی VGEN برای پایش ولتاژهای سه‌فاز ژنراتور، ولتاژهای باس و جریان‌های ژنراتور همکاری دارد. معماری پردازشی با استفاده از این مجموعه سیگنال‌های تحت پایش، توان کلی سه‌فاز، فرکانس‌های جریان و ضریب توان خالص سیستم را محاسبه می‌کند. IS200TGENH1A دارای آرایش سخت‌افزاری یکپارچه‌ای شامل ورودی‌های ترانسفورماتور جریان (CT) با ایزولاسیون مغناطیسی و ورودی‌های ترانسفورماتور ولتاژ (PT) است و امکان جمع‌آوری کامل داده‌ها را در طرح‌های کنترلی ساده و افزونه ماژولار سه‌گانه (TMR) فراهم می‌کند. برای پشتیبانی از وظایف کنترلی کمکی متنوع، این دستگاه به چهار ورودی آنالوگ قابل تنظیم، مجموعه‌ای از وریستورهای اکسید فلزی (MOV) محافظ محلی و رله‌های گسسته‌ای مجهز است که در مرکز سطح برد قرار گرفته‌اند. کل مجموعه مدار چاپی با پوشش منطبق نازکی پوشانده شده است تا هنگام استفاده در نیروگاه‌های بزرگ برق یا کاربردهای توربین بخار، سلامت قطعات در بلندمدت حفظ شود.

ویژگی‌ها

به‌طور مستقیم با پردازنده‌های VGEN ارتباط برقرار می‌کند تا کمیت‌های توان سه‌فاز، ردیابی فرکانس و ضریب توان را محاسبه کند
بر اساس استاندارد معمول مونتاژ سخت‌افزار و مطابق تخصیص‌های گروه یک سیستم Mark VI ساخته شده است
با لایه‌ای نازک و کامل از پوشش محافظ منطبق PCB روی تمام سطح برد پوشانده شده است
دارای یک ترمینال‌بلوک مشکی بلند در کنار سه ترمینال‌بلوک مشکی کوچک‌تر برای ایجاد حلقه‌های اتصال ایمن در محل نصب
چهار رله بزرگ، مربعی و مشکی با هسته‌های زرد ویژه را مستقیماً در مرکز چیدمان PCB یکپارچه کرده است
از مسیرهای آنالوگ با آرایه‌ای یکپارچه شامل دست‌کم شش وریستور اکسید فلزی (MOV) دایره‌ای و قرمز محافظت می‌کند
دارای سه ورودی ترانسفورماتور جریان (CT) تک‌فاز با ایزولاسیون مغناطیسی و قابلیت پذیرش محدوده‌های پیوسته بالا
از نقاط ترمینال CT غیرقابل‌جداشدن با کابلشوهای مهارشده استفاده می‌کند تا ایمنی در برابر حوادث مدار باز حفظ شود
شامل سه سلف سیمی گرد و سفید با روکش پارچه‌ای که به‌صورت عمودی در بخش پایینی ردیف شده‌اند
دارای حدود تشخیصی داخلی با مسیرهای تشخیص خودکار سیم‌کشی باز و جریان‌های سیم‌پیچ رله تحت پایش
مجهز به سه درگاه کانکتور لبه‌ای با نام‌های JT1، JS1 و JR1 که هرکدام دارای یک تراشه شناسه الکترونیکی مستقل و فقط‌خواندنی هستند

کاربردها

پایش ژنراتور توربین بخار بزرگ و محاسبه ضریب توان
رابط‌سازی تله‌متری ترانسفورماتورهای ولتاژ و جریان سه‌فاز
یکپارچه‌سازی با تابلوهای کنترل توربین سیمپلکس یا دارای افزونگی پیمانه‌ای سه‌گانه (TMR)
توزیع سیگنال مبدل آنالوگ با قابلیت اطمینان بالا

مشخصات فنی

پارامتر	مشخصات
سازنده	General Electric
شماره قطعه	IS200TGENH1A
سری	Mark VI Speedtronic
نوع محصول	برد پایانه / پایش ژنراتور
سرواژه عملکردی	TGEN
مجموع بازبینی‌ها	۱ بازبینی
بازبینی عملکردی	A
نوع مونتاژ	مونتاژ عادی
ورودی‌های ولتاژ ژنراتور و باس	دو مدار سه‌فاز (۱۱۵ ولت RMS نامی؛ ۵۰/۶۰ هرتز نامی)
بارگذاری / ایزولاسیون ورودی ولتاژ	بار کمتر از ۳ VA در هر مدار؛ ایزولاسیون مغناطیسی تا ۱۵۰۰ ولت RMS
ورودی‌های جریان ژنراتور	سه مدار تک‌فاز (محدوده عادی ۰ تا ۵ آمپر؛ اضافه‌محدوده تا ۱۰ آمپر)
بارگذاری / ایزولاسیون ورودی جریان	بار ورودی کمتر از ۰٫۵ در هر مدار؛ ایزولاسیون مغناطیسی تا ۱۵۰۰ ولت RMS
محدوده فرکانس ورودی جریان	۴۵ تا ۶۶ هرتز
ورودی‌های آنالوگ	۴ کانال (قابل تنظیم برای ۴ تا ۲۰ میلی‌آمپر یا ۵، ۱۰، ۲۰ ولت DC)
منبع تغذیه مبدل	۲۴+ ولت DC برای هر چهار مدار (با محدودیت جریان مجزا)
قابلیت‌های ترمینال سیم CT	زبانه‌های مهارشونده، مناسب برای سیم‌های حداکثر شماره ۱۰ AWG
وزن	۴٫۰۰ پوند
ابعاد	۱۵٫۰۰ × ۹٫۰۰ × ۳٫۰۰ اینچ

اتصالات/رابط‌ها

شناسه کانکتور / ترمینال	عملکرد / شرح فنی
ترمینال ۱ (TB1)	ترمینال اختصاصی برای خطوط ورودی جریان آنالوگ و ترانسفورماتور پتانسیل (PT)
TB2، TB3، TB4	ترمینال‌های ویژه غیرقابل‌جداشدن با زبانه‌های مهارشونده برای نقاط سیم‌کشی ترانسفورماتور جریان (CT)
JT1 / JS1 / JR1	سه درگاه کانکتور دارای پین‌های مادگی در امتداد لبه راست، برای اتصال به کارت‌های پردازشی VGEN
نقاط آزمون ژنراتور / باس	نقاط آزمون فیزیکی پراب روی سطح برد برای بررسی دستی فازهای سیگنال ورودی در محل نصب فراهم شده‌اند

راهنمای نصب

پیکربندی ورودی: جامپرهای J1A تا J4A را تنظیم کنید تا مشخص شود کانال‌های ورودی آنالوگ ۱ تا ۴ باید ورودی جریان دریافت کنند یا ورودی ولتاژ.
پیکربندی مسیر برگشت: از جامپرهای J1B تا J4B برای تعیین این‌که مسیر برگشت کانال آنالوگ مربوطه، بر اساس طرح اتصال زمین شما، به زمین مشترک متصل باشد یا باز بماند استفاده کنید.
سیم‌کشی ترانسفورماتور جریان: سیم‌های حسگر CT را فقط به ترمینال‌های ویژه TB2، TB3 و TB4 وصل کنید و زبانه‌های مهارشونده را محکم روی سیم‌های حداکثر شماره ۱۰ AWG ببندید تا هرگونه خطر آسیب ناشی از مدار باز از بین برود.
اتصال تکراری: در سیستم‌های سیمپلکس، یک کابل رابط منفرد را از برد به پردازنده VGEN وصل کنید. برای چیدمان‌های سیستم با افزونگی پیمانه‌ای سه‌گانه (TMR)، سه سیم مجزا را از کانکتورهای JR1، JS1 و JT1 به سه برد پردازنده مجزای VGEN متصل کنید.
