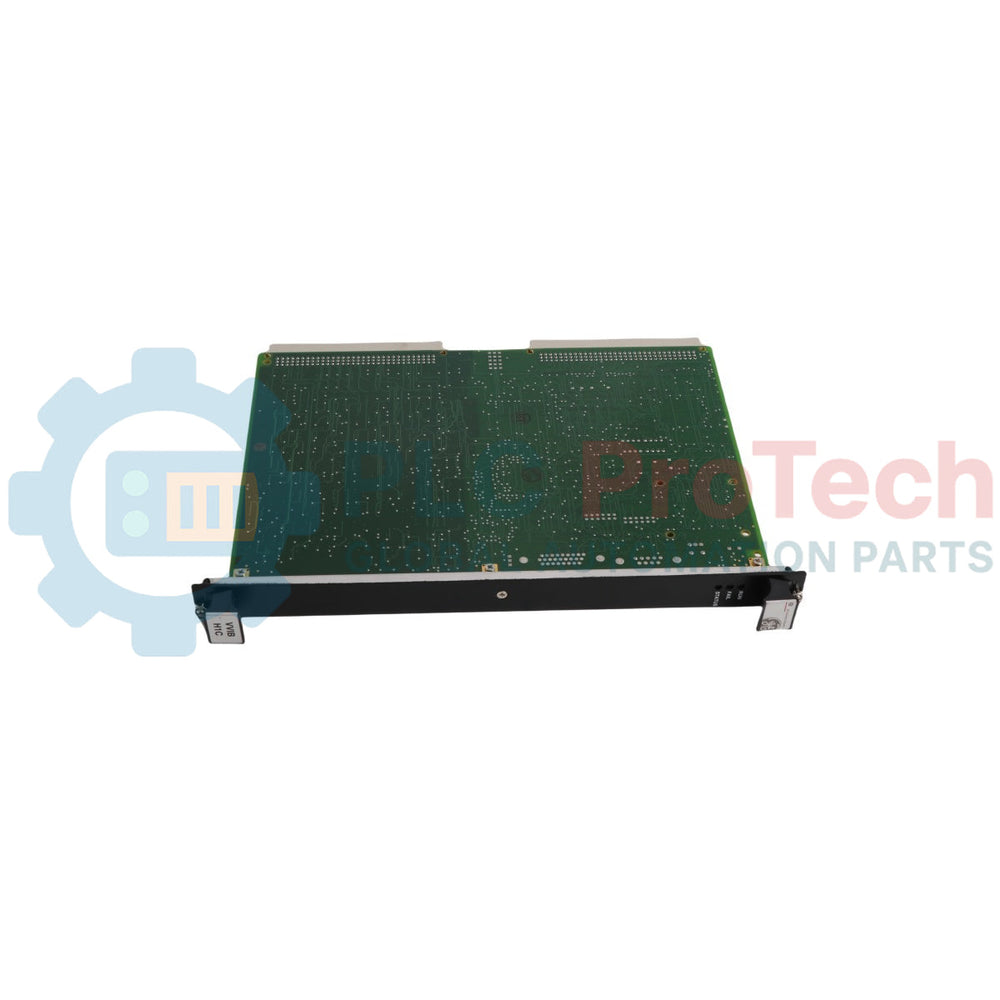

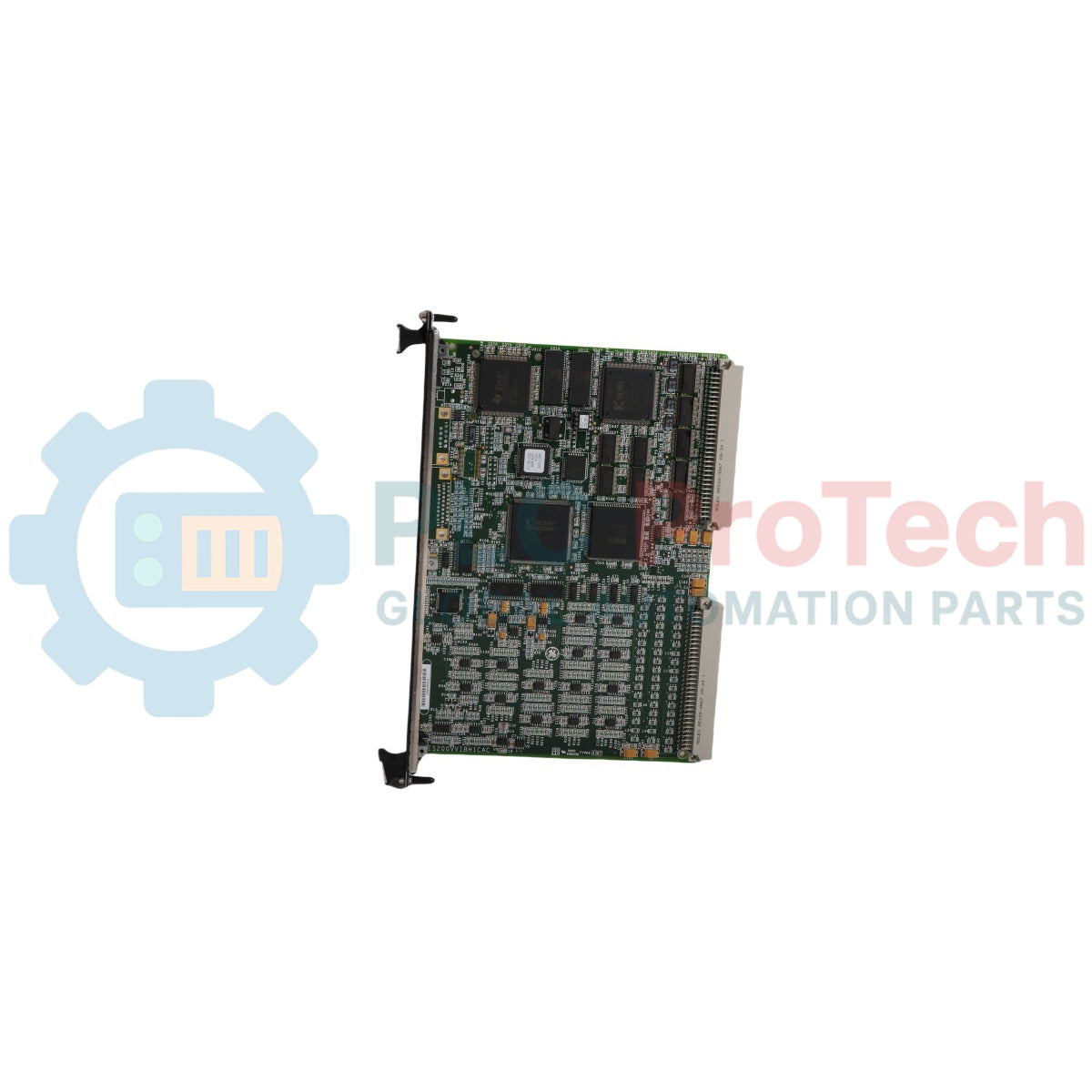

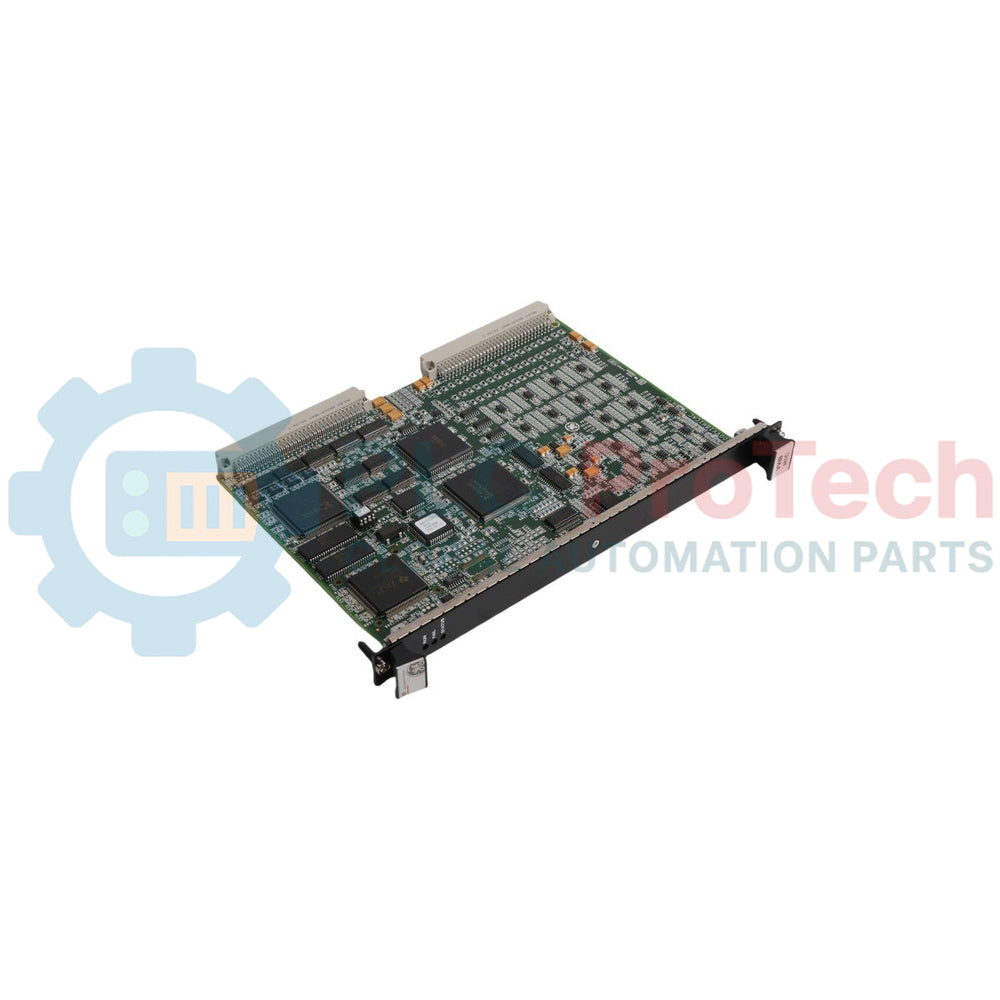

IS200VVIBH1CAC یک برد اختصاصی پایش ارتعاش است که برای سیستم کنترل Mark VI طراحی شده است. این ماژول سیگنالهای آنالوگ ورودی را که از حداکثر ۱۴ پروب مجاورتی Bently Nevada متصل از طریق برد ترمینال TVIB دریافت میشوند، پردازش میکند و امکان پایش دقیق ارتعاش شفت ماشینآلات حیاتی را فراهم میسازد. این برد با استفاده از مبدل آنالوگ به دیجیتال با وضوح بالا، مشخصههای ارتعاش را دیجیتال کرده و دادههای پردازششده را مستقیماً از طریق گذرگاه VME به کنترلکننده اصلی منتقل میکند تا عیبیابی پیوسته و اجرای منطق سیستم انجام شود. این برد که با فناوری نصب سطحی ساخته شده است، از معماریهای توسعهپذیر پشتیبانی میکند؛ بهگونهای که چندین برد ترمینال یا زوجهای افزونه میتوانند با یک واحد پردازشی واحد ارتباط برقرار کنند و دسترسی بیوقفه به سیگنالها را تضمین نمایند. افزون بر این، IS200VVIBH1CAC دارای یک خروجی اختصاصی سیمپیچ بریکر ژنراتور با ردهبندی 5A در 125 V dc است که اجرای توالیهای قطع حفاظتی را تسهیل میکند.
| پارامتر | مقدار |
|---|---|
| سازنده | General Electric |
| شماره قطعه | IS200VVIBH1CAC |
| سری | Mark VI |
| نوع محصول | برد پایش ارتعاش |
| فناوری | نصب سطحی |
| دمای کاری | -30 تا 65 درجه سلسیوس |
| ابعاد | 33.0 سانتیمتر ارتفاع × 17.8 سانتیمتر عرض |
| تعداد خروجیها | 1 سیمپیچ بریکر ژنراتور |
| ردهبندی خروجی | 5A در 125 V dc |
| ولتاژ منبع تغذیه | 125 V dc اسمی برای سیمپیچ بریکر |
| محدوده نرخ پالس MPU | 2 Hz تا 20 kHz |
| دقت نرخ پالس MPU | 0.05 درصد مقدار خواندهشده |
| ولتاژ تغذیه مبدل | -24 V dc (مشتقشده از گذرگاه -28 V dc) |
| محدودیت جریان مبدل | حداکثر بار 12 mA برای هر مبدل |
| وضوح تبدیل A/D | مبدل ۱۶ بیتی با وضوح ۱۴ بیت |
| نرخ نمونهبرداری (RPM >= 4000) | ۴٬۶۰۰ نمونه در ثانیه (حالت اسکن سریع) |
| نرخ نمونهبرداری (RPM < 4000) | ۲٬۵۸۶ نمونه در ثانیه (با ۹ پروب یا بیشتر) |
| پنجره نمونهبرداری همزمان | 160 ms |
| دقت خروجی بافرشده | دقت دامنه 0.1 درصد |
| کشور سازنده | ایالات متحده آمریکا (USA) |
Global Express Shipping
Returns & Warranty
تولیدکننده: General Electric
شماره محصول: IS200VVIBH1CAC
کشور سازنده:ایالات متحده آمریکا
نوع محصول: برد پایش ارتعاش
بارکد: 8537101190
پرداخت: حواله بانکی (T/T)، وسترن یونیون
وزن: 850g
ابعاد: ۱۷.۸ سانتیمتر × ۳۳.۰ سانتیمتر × ۲.۰ سانتیمتر (عرض × ارتفاع × عمق)
بندر حمل و نقل: شیامن
گارانتی: ۱۲ ماه
IS200VVIBH1CAC یک برد اختصاصی پایش ارتعاش است که برای سیستم کنترل Mark VI طراحی شده است. این ماژول سیگنالهای آنالوگ ورودی را که از حداکثر ۱۴ پروب مجاورتی Bently Nevada متصل از طریق برد ترمینال TVIB دریافت میشوند، پردازش میکند و امکان پایش دقیق ارتعاش شفت ماشینآلات حیاتی را فراهم میسازد. این برد با استفاده از مبدل آنالوگ به دیجیتال با وضوح بالا، مشخصههای ارتعاش را دیجیتال کرده و دادههای پردازششده را مستقیماً از طریق گذرگاه VME به کنترلکننده اصلی منتقل میکند تا عیبیابی پیوسته و اجرای منطق سیستم انجام شود. این برد که با فناوری نصب سطحی ساخته شده است، از معماریهای توسعهپذیر پشتیبانی میکند؛ بهگونهای که چندین برد ترمینال یا زوجهای افزونه میتوانند با یک واحد پردازشی واحد ارتباط برقرار کنند و دسترسی بیوقفه به سیگنالها را تضمین نمایند. افزون بر این، IS200VVIBH1CAC دارای یک خروجی اختصاصی سیمپیچ بریکر ژنراتور با ردهبندی 5A در 125 V dc است که اجرای توالیهای قطع حفاظتی را تسهیل میکند.
| پارامتر | مقدار |
|---|---|
| سازنده | General Electric |
| شماره قطعه | IS200VVIBH1CAC |
| سری | Mark VI |
| نوع محصول | برد پایش ارتعاش |
| فناوری | نصب سطحی |
| دمای کاری | -30 تا 65 درجه سلسیوس |
| ابعاد | 33.0 سانتیمتر ارتفاع × 17.8 سانتیمتر عرض |
| تعداد خروجیها | 1 سیمپیچ بریکر ژنراتور |
| ردهبندی خروجی | 5A در 125 V dc |
| ولتاژ منبع تغذیه | 125 V dc اسمی برای سیمپیچ بریکر |
| محدوده نرخ پالس MPU | 2 Hz تا 20 kHz |
| دقت نرخ پالس MPU | 0.05 درصد مقدار خواندهشده |
| ولتاژ تغذیه مبدل | -24 V dc (مشتقشده از گذرگاه -28 V dc) |
| محدودیت جریان مبدل | حداکثر بار 12 mA برای هر مبدل |
| وضوح تبدیل A/D | مبدل ۱۶ بیتی با وضوح ۱۴ بیت |
| نرخ نمونهبرداری (RPM >= 4000) | ۴٬۶۰۰ نمونه در ثانیه (حالت اسکن سریع) |
| نرخ نمونهبرداری (RPM < 4000) | ۲٬۵۸۶ نمونه در ثانیه (با ۹ پروب یا بیشتر) |
| پنجره نمونهبرداری همزمان | 160 ms |
| دقت خروجی بافرشده | دقت دامنه 0.1 درصد |
| کشور سازنده | ایالات متحده آمریکا (USA) |
