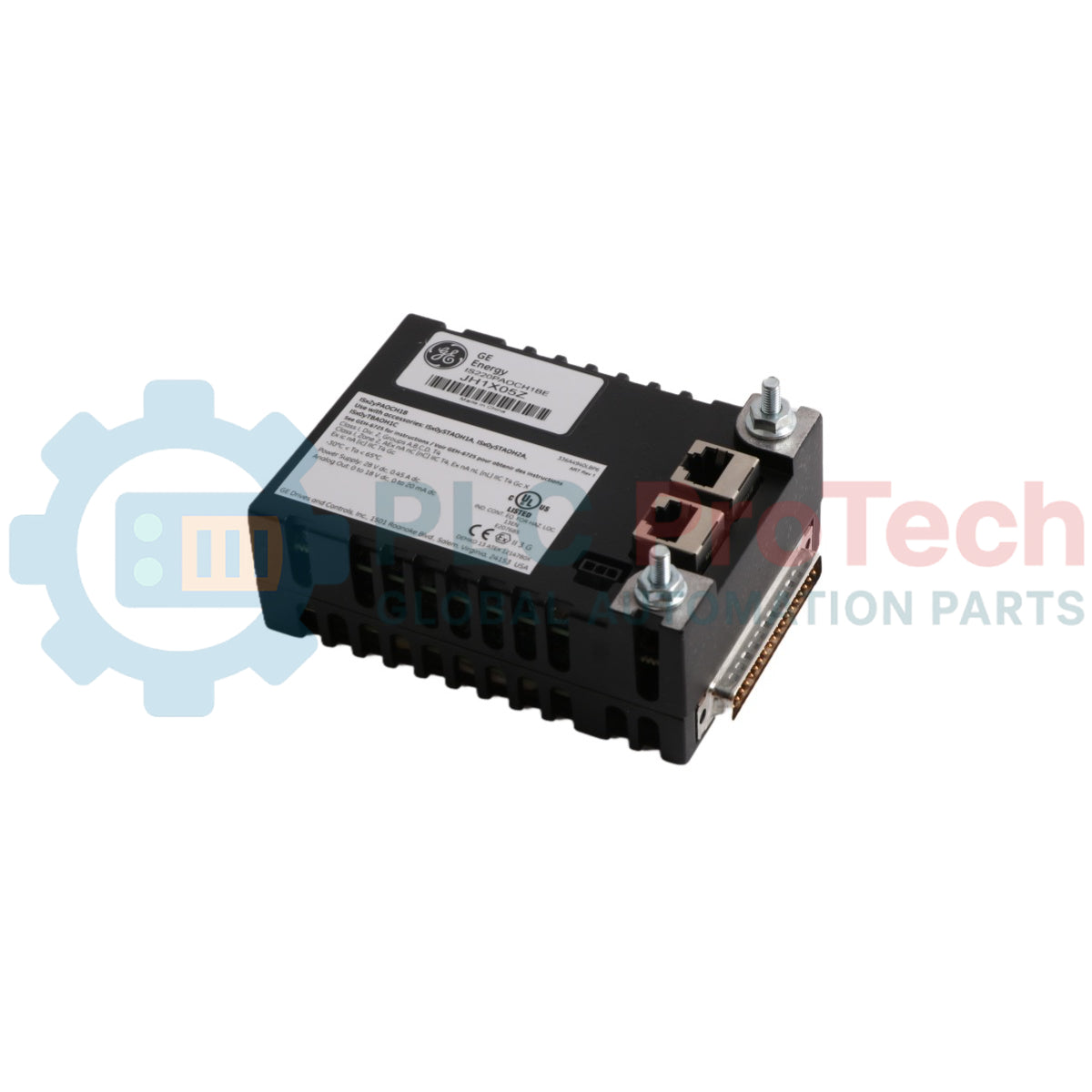

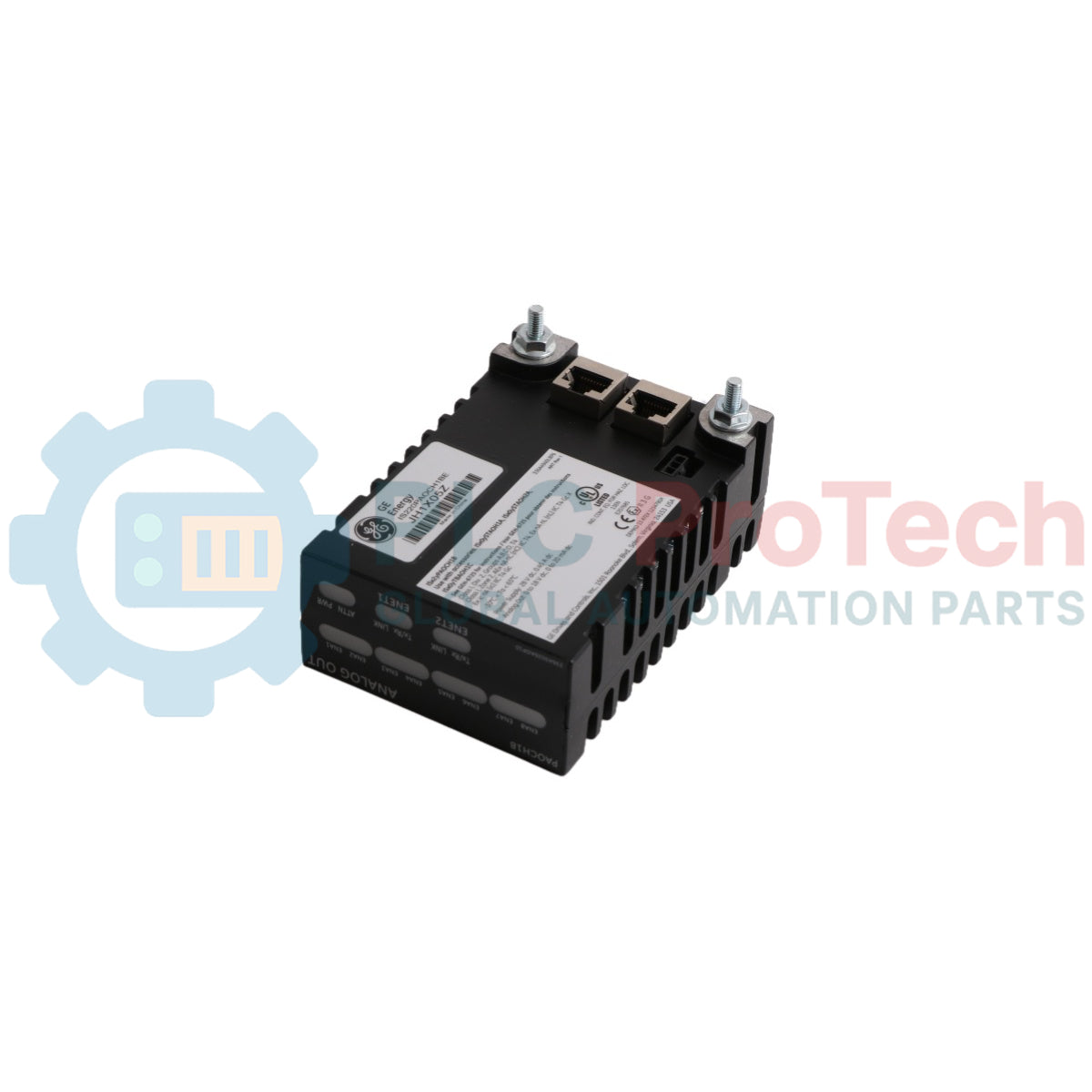

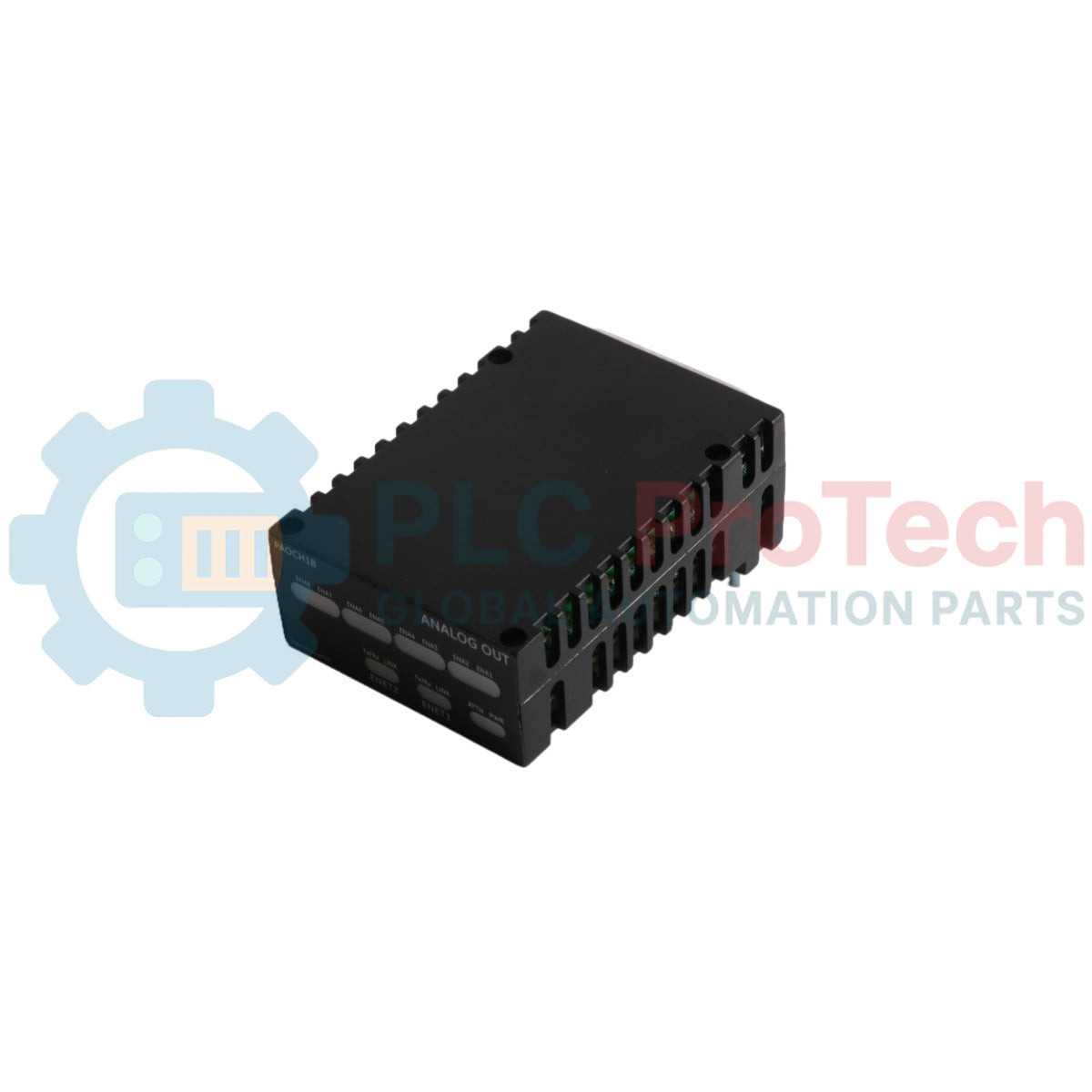

IS220PAOCH1B یک ماژول ورودی/خروجی با خروجی آنالوگ است که توسط General Electric و بهعنوان بخشی از سری Mark VIe برای سیستمهای کنترل توزیعشده تولید شده است. PAOC (پک خروجی آنالوگ) بهعنوان رابط الکتریکی بین یک یا دو شبکه اترنت ورودی/خروجی و یک برد ترمینال خروجی آنالوگ عمل میکند. این ماژول شامل یک برد پردازنده مشترک است که در پکهای ورودی/خروجی توزیعشده Mark VIe استفاده میشود و در کنار آن، یک جفت برد اختصاصی دریافت خروجی آنالوگ قرار دارد. این پک از حداکثر هشت خروجی حلقه جریان ۰ تا ۲۰ میلیآمپر بهصورت سیمپلکس پشتیبانی میکند و به مبدل آنالوگ به دیجیتال داخلی مجهز است تا پایش بازخورد جریان را برای هر کانال خروجی فراهم کند. ورودیها از طریق دو رابط اترنت RJ45 و یک ورودی برق سهپین پردازش میشوند و خروجیها از طریق یک رابط DC-37 پین که مستقیماً به برد ترمینال متصل میشود، ارائه میشوند. این واحد برای عیبیابی دیداری به LEDهای نشانگر مجهز است و از ارتباطات عیبیابی محلی از طریق یک درگاه مادونقرمز پشتیبانی میکند.
| پارامتر | مشخصات |
|---|---|
| سازنده | General Electric |
| شماره قطعه | IS220PAOCH1B, REV B |
| سری | Mark VIe |
| نوع محصول | ماژول خروجی آنالوگ |
| تعداد کانالها | هشت کانال خروجی جریان سیمپلکس |
| خروجیهای آنالوگ | ۰ تا ۲۰ میلیآمپر، حداکثر ۹۰۰ اهم |
| دقت | ±۰٫۵٪ در بازه دمایی ۳۰- تا ۶۵ درجه سلسیوس |
| ابعاد | ارتفاع ۸٫۲۶ سانتیمتر × عرض ۴٫۱۹ سانتیمتر × عمق ۱۲٫۱ سانتیمتر |
| کشور سازنده | ایالات متحده آمریکا |
| دمای کاری | ۳۰- تا ۶۵ درجه سلسیوس (بدنه پک: ۴۰- تا ۷۰ درجه سلسیوس) |
| ولتاژ انطباق خروجی | ۱۸ ولت |
| مبدل دیجیتال به آنالوگ | مبدل DAC شانزدهبیتی برای هر کانال خروجی |
| مبدل آنالوگ به دیجیتال | مبدل ADC شانزدهبیتی برای بازخورد جریان |
| مقاومت بازخورد | مقاومت ۵۰ اهم روی برد ترمینال |
| نوع اتصال | عملکرد / توضیحات |
|---|---|
| دو رابط اترنت RJ45 | ورودیهای شبکه برای پیکربندیهای سیمپلکس، دوتایی یا TMR |
| ورودی سهپین | ورودی برق |
| رابط DC-37 پین | رابط خروجی با اتصال مستقیم به برد ترمینال |
| درگاه مادونقرمز | ارتباطات عیبیابی محلی |
Global Express Shipping
Returns & Warranty
تولیدکننده: General Electric
شماره محصول: IS220PAOCH1B
کشور سازنده:ایالات متحده آمریکا
نوع محصول: ماژول خروجی آنالوگ
بارکد: 8537101190
پرداخت: حواله بانکی (T/T)، وسترن یونیون
وزن: 360g
ابعاد: ۸.۲ سانتیمتر × ۱۲.۲ سانتیمتر × ۶ سانتیمتر
بندر حمل و نقل: شیامن
گارانتی: ۱۲ ماه
