تولیدکننده: Honeywell
شماره محصول: 10105/2/1
کشور سازنده:ایالات متحده آمریکا
نوع محصول: ماژول‌های ورودی آنالوگ ایمن در برابر خرابی
پرداخت: حواله بانکی (T/T)، وسترن یونیون
وزن: 1500g
بندر حمل و نقل: شیامن
گارانتی: ۱۲ ماه

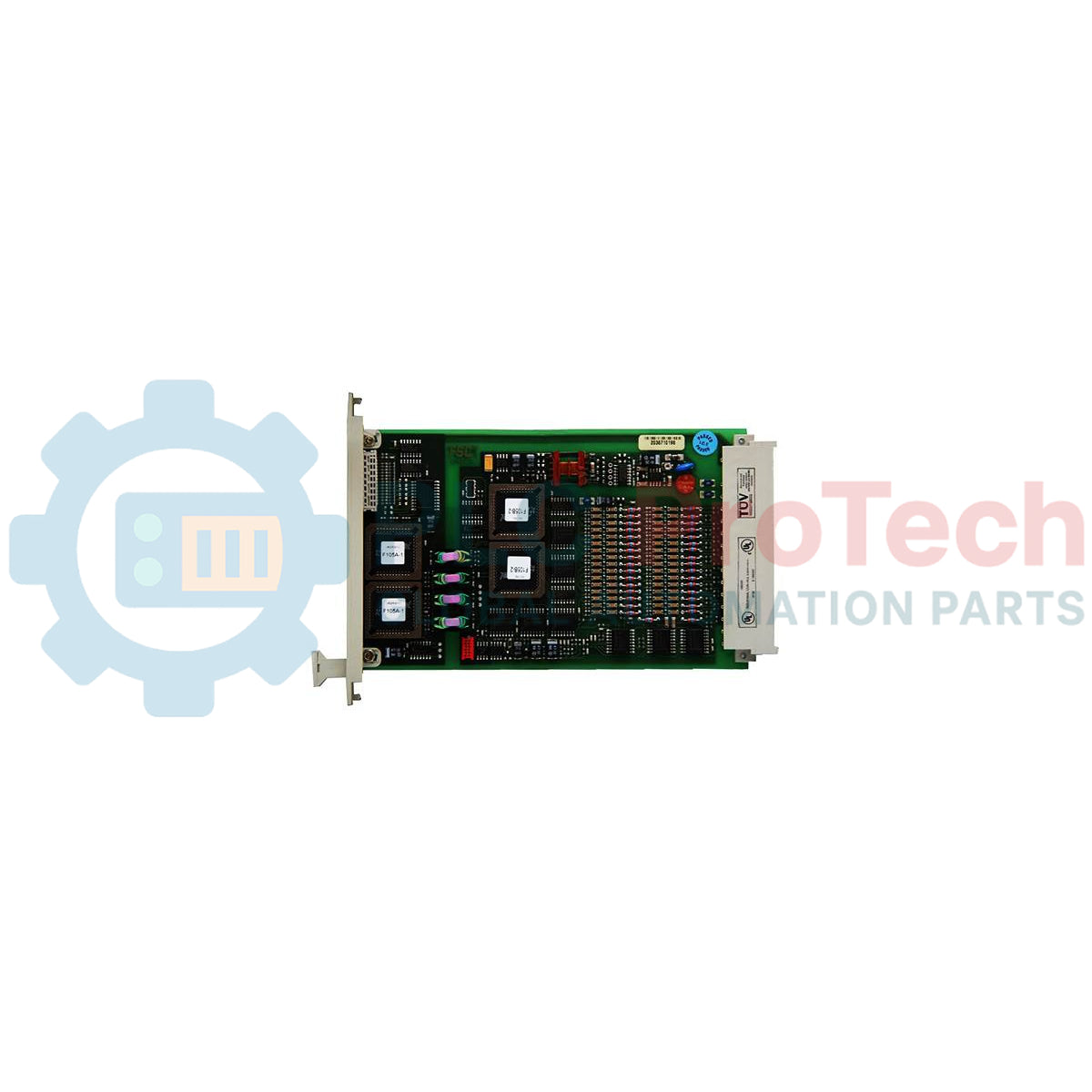

ماژول Honeywell 10105/2/1 که برای سامانه‌های ابزاردقیق ایمنی با یکپارچگی بالا (SIS) طراحی شده است، به‌عنوان یک ماژول ورودی آنالوگ با چگالی بالا و ایمن در برابر خرابی، در معماری سامانه کنترل ایمن در برابر خرابی (FSC) عمل میکند. این ماژول حداکثر ۱۶ کانال آنالوگ حیاتی از نظر ایمنی را که با تغذیه میدانی اسمی ۲۴ ولت DC کار می‌کنند، پردازش میکند. برای اتصال به ترانسمیترهای صنعتی استاندارد، ورودی‌های با امپدانس بالا به تبدیل خارجی جریان به ولتاژ از ۰ تا ۲۰ میلی‌آمپر به بازه بومی ۰ تا ۴٫۱ ولت ماژول نیاز دارند. این تبدیل بهصورت یکپارچه از طریق مونتاژهای اختصاصی پایانه‌گذاری میدانی یا واحدهای تبدیل بکپلین انجام میشود و جداسازی کامل گالوانیکی و یکپارچگی حلقه ایمنی حفظ می‌گردد.
| پارامتر | مقادیر مشخصات |
|---|---|
| سازنده | Honeywell |
| شماره قطعه ماژول | 10105/2/1 |
| مرجع کلاس ایمنی | AK1 تا AK6 (دستیابی به AK6 در عملکرد افزونه) |
| نسخه نرمافزار موردنیاز | نسخه ۵۰۰ یا بالاتر |
| تعداد کانال‌ها | ۱۶ کانال ورودی غیراُپتویی |
| بازه ولتاژ ورودی | ۰ تا ۴٫۱ ولت DC (اسمی) |
| حداکثر مطلق ولتاژ ورودی | ±۳۶ ولت DC |
| امپدانس ورودی | > ۱ مگااهم |
| نیازمندی‌های توان سیستم | ۵ ولت DC با ۳۵ میلی‌آمپر؛ ۲۴ ولت DC با ۳۵ میلی‌آمپر |
| تفکیک‌پذیری مبدل A/D | ۱۲ بیت (خطا: ±۱ LSB) |
| خطای کلی ماژول | < ۰٫۲۵٪ از بازه مقیاس کامل |
| تداخل متقابل بین کانال‌ها | > ۶۰ دسی‌بل |
| ضریب شکل فیزیکی | یوروبورد 3U (عرض ۴ TE، ارتفاع ۳ HE) |
| تأییدیه‌ها | مطابق با CE؛ دارای گواهی TÜV |
| وزن حمل (محاسبه‌شده) | ۱٫۵ کیلوگرم |
| مؤلفه رابط | روش اتصال / عملکرد |
|---|---|
| ماژول FTA-T-14 | مونتاژ پایانه‌گذاری خارجی میدان. حلقههای میدانی ۰ تا ۲۰ میلی‌آمپر را مستقیماً با استفاده از شبکه‌های مقاومتی دقیق به سیگنال موردنیاز ۰ تا ۴٫۱ ولت DC تبدیل میکند. |
| مبدل 10105/A/1 | کارت تبدیل ورودی آنالوگ که روی کانکتور برنامه‌ریزی (Px) در سمت پشتی بکپلین ورودی/خروجی 19 اینچی نصب شده است. |
| بازخوانی خارجی ولتاژ | لوپ‌های عیب‌یابی داخلی روی برد که ولتاژهای حیاتی ایمنی را بازخوانی می‌کنند تا اعتبارسنجی مطلق اندازه‌گیری تضمین شود. |
ماژول به نرمافزار سیستم FSC نسخهٔ 500 یا بالاتر نیاز دارد. اجرای پلتفرم‌های فریم‌ور قدیمی‌تر با این مشخصات سخت‌افزاری فیزیکی خاص می‌تواند مانع همگام‌سازی عیب‌یابی و عدم راه‌اندازی وضعیت‌های ایمنی شود. پیش از وصل کردن برق، اطمینان حاصل کنید سخت‌افزار تبدیل مربوطه (مانند 10105/A/1) با مجموعهٔ رک هم‌راستا شده باشد.
از آنجا که این ماژول امپدانس بالایی دارد (> 1 MOhm)، اتصال مستقیم یک لوپ ترانسمیتر استاندارد خام 4-20 mA به پایه‌های ورودی، بدون مجموعهٔ تبدیل (یعنی FTA-T-14 یا 10105/A/1)، باعث اشباع کانال ورودی و فعال شدن خطای سیستمِ لوپ باز میشود. طراحان سیستم باید اطمینان حاصل کنند مقاومت‌های دقیق کاهنده به‌درستی پیکربندی شده‌اند تا سیگنال جریان را به محدودهٔ 0 تا 4.1 Vdc مقیاس کنند.
برای تضمین اینکه تداخل متقابل در شرایط پرنویز بالاتر از حد مشخص‌شدهٔ 60 dB باقی بماند، اطمینان حاصل کنید تمام سیم‌کشی‌های میدانی که از ترانسمیترهای فرایند به ماژول FTA هدایت میشوند، با زوج‌های تابیدهٔ مجزا و دارای شیلد باکیفیت اجرا شده باشند. شیلدهای کابل را فقط در سمت ابزار دقیق یا ترمینال بلوک زمین حفاظتی روی پنل متصل کنید، اما هرگز در هر دو انتها متصل نکنید تا از ایجاد حلقههای زمین جلوگیری شود.
همیشه پیش از وارد کردن یا خارج کردن این ماژول از بکپلین، برق فعال 24 Vdc سیستم و برق کمکی لوپ را کاملاً قطع کنید. تعویض در حالت روشن، بدون کنترل‌های بای‌پس تأییدشده، می‌تواند باعث خاموشی ایمنی کل رک سیستم FSC شود و به ورودی‌های حساس ADC دوازده‌بیتی آسیب برساند.
بررسی کنید شیار بکپلین عاری از گردوغبار باشد و پیش از هم‌راستاسازی، کانکتورهای یوروبرد پشتی ماژول را از نظر پین‌های خم‌شده بازرسی کنید.
ماژول را به‌آرامی در امتداد ریل‌های راهنمای تعیین‌شدهٔ زیررک فیزیکی ۴ TE بلغزانید تا کانکتورهای بکپلین محکم در جای خود قرار گیرند.
پیچ‌های نگهدارنده بالایی و پایینی صفحهٔ جلویی را محکم کنید تا اتصال زمین مناسب و پایداری مکانیکی در برابر لرزش صنعتی تضمین شود.
برق را دوباره وصل کنید و هم‌زمان پنل عیب‌یابی سیستم را پایش کنید تا موفقیت‌آمیز بودن بررسی‌های عیب‌یابی و فعال بودن هر ۱۶ کانال تأیید شود.
