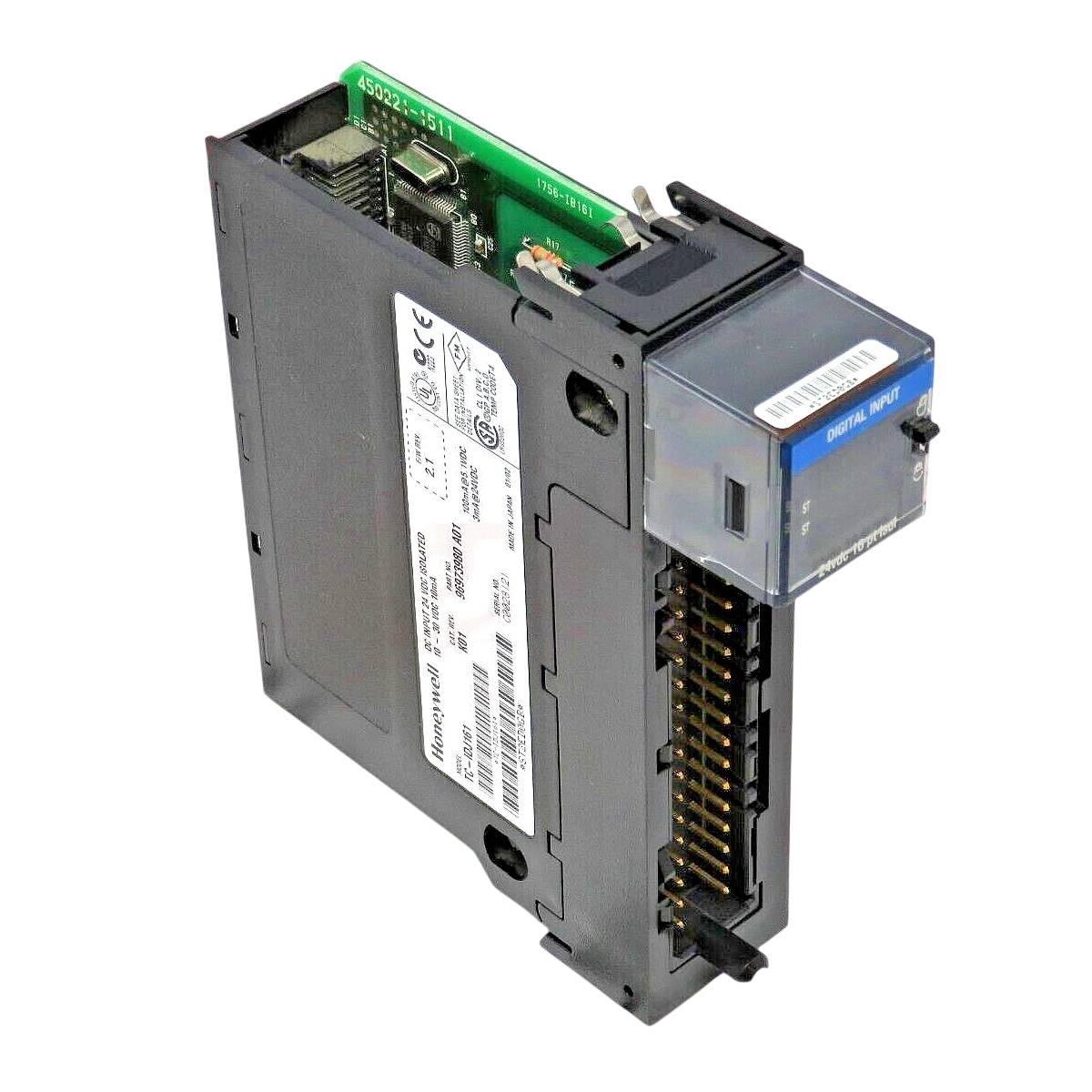

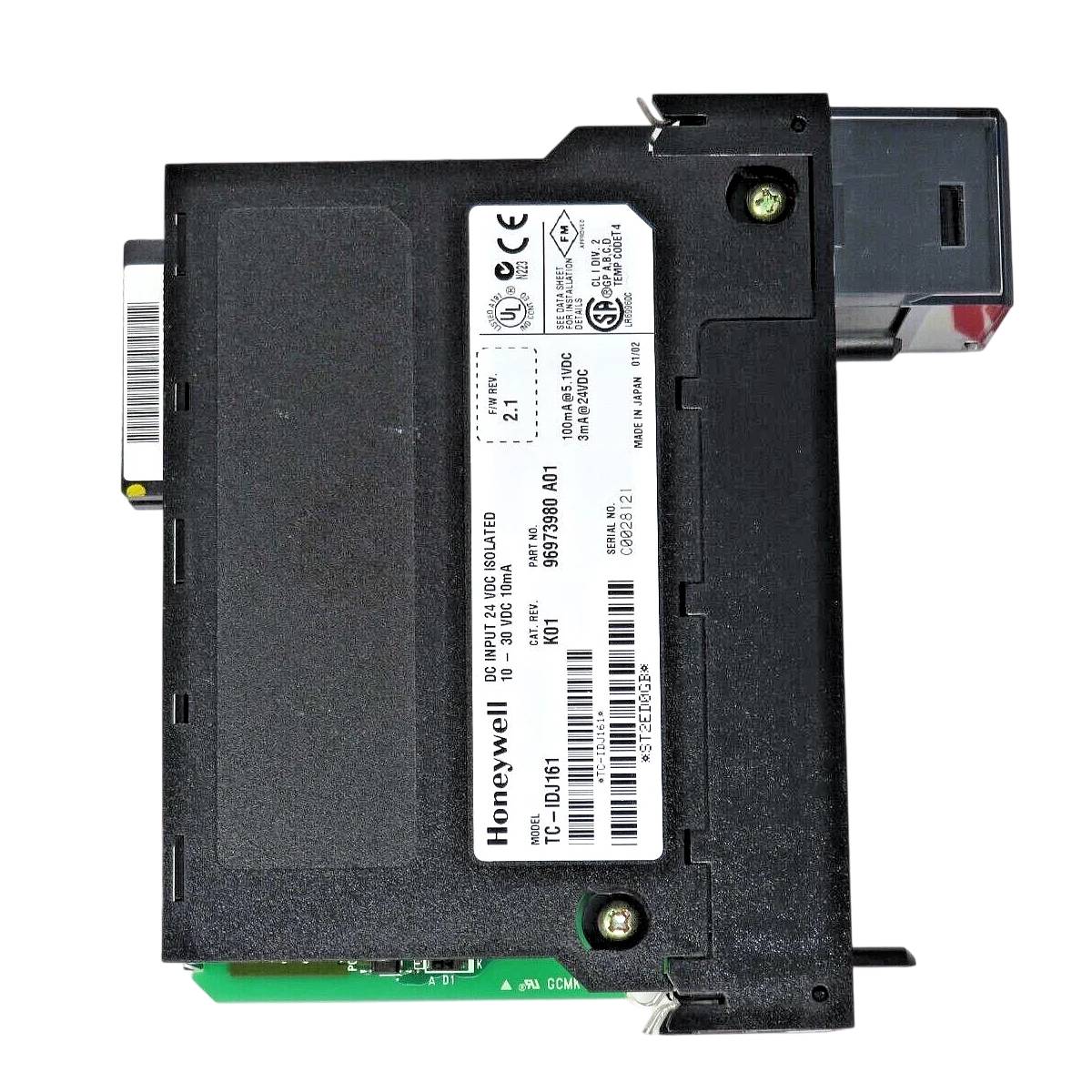

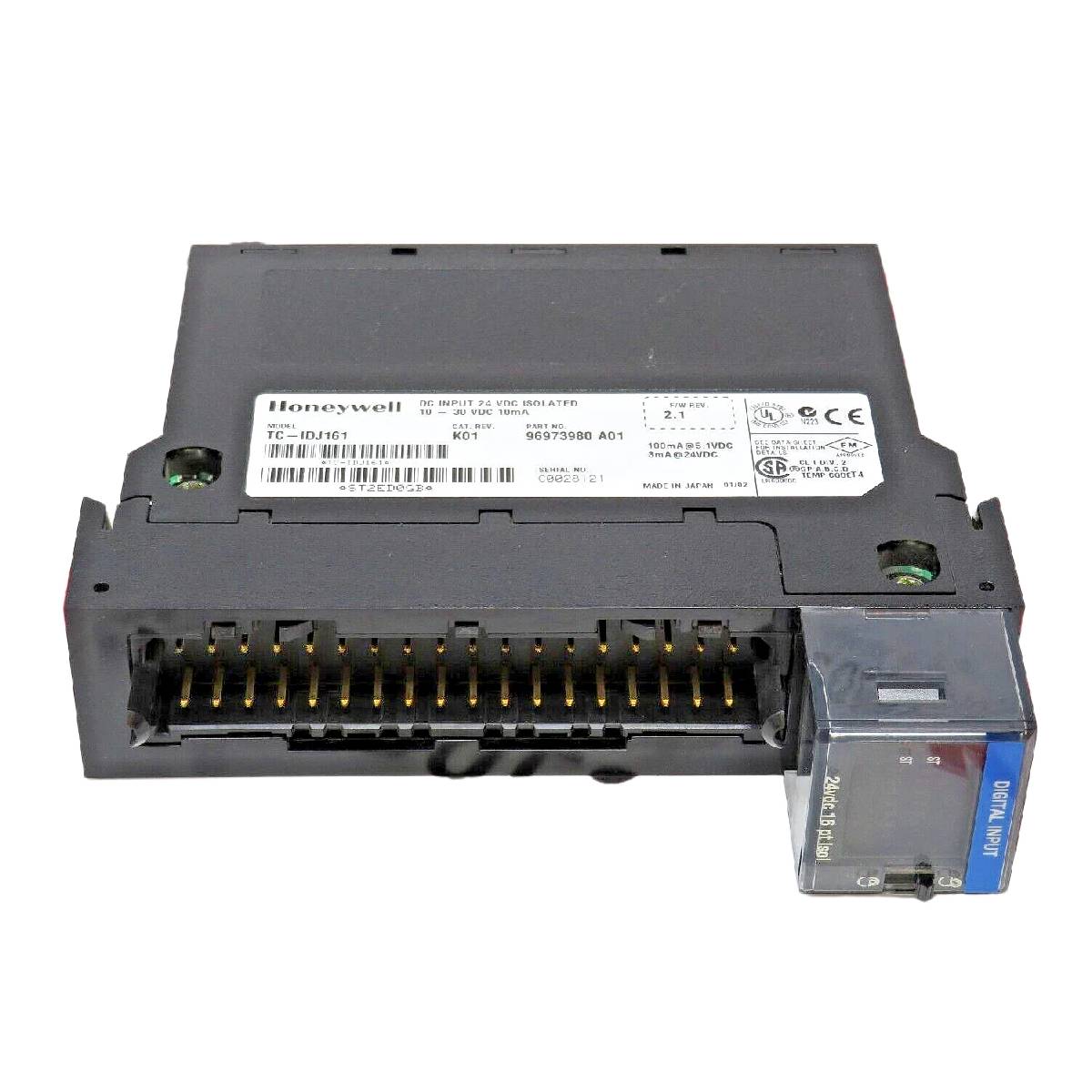

ماژول ورودی گسسته ایزوله 16 نقطه‌ای 24VDC هانیول TC-IDJ161

Q: چند نقطه ورودی روی ماژول ارائه شده است؟

این ماژول دارای ۱۶ نقطه ورودی دیجیتال مجزا و ایزولهشده است.

Q: محدوده مجاز ولتاژ کاری برای سیگنال حالت روشن چقدر است؟

محدوده ولتاژ ورودی در حالت روشن ۱۰ تا ۳۰ ولت DC است و مقدار نامی آن ۲۴ ولت DC است.

Q: دستگاه از چه مقادیر نامی ولتاژ ایزولاسیون پشتیبانی میکند؟

ایزولاسیون کانالبهکانال و کاربربهسیستم هر دو بهطور کامل در ولتاژ ۲۵۴۶ ولت DC به مدت ۱ ثانیه آزمایش شدهاند.

Q: برای اتصالات سیمکشی میدانی از کدام ترمینالبلوک استفاده میشود؟

سیمکشی میدانی با استفاده از ترمینالبلوک ۳۶ موقعیتی TC-TBCH به دستگاه متصل میشود.

SKU TC-IDJ161

موجود در انبار

12-month warranty
Free returns within 30 days

تولیدکننده: Honeywell
شماره محصول: TC-IDJ161
کشور سازنده:ایالات متحده آمریکا
نوع محصول: ماژول‌های ورودی گسسته
پرداخت: حواله بانکی (T/T)، وسترن یونیون
وزن: 250g
ابعاد: ۱۴۵ میلی‌متر × ۳۸ میلی‌متر × ۱۳۷ میلی‌متر (ارتفاع × عرض × عمق)
بندر حمل و نقل: شیامن
گارانتی: ۱۲ ماه

توضیحات

Honeywell TC-IDJ161 (TK-IDJ161) یک ماژول ورودی دیجیتال مجزای ۱۶ نقطه‌ای است که برای سیستم‌های کنترل صنعتی طراحی شده است. این ماژول، دریافت مطمئن سیگنال‌های دیجیتال را برای PLCها و پلتفرم‌های اتوماسیون فرایند با ولتاژ نامی 24 VDC فراهم می‌کند. هر کانال ورودی به‌صورت مستقل ایزوله شده و ایزولاسیون الکتریکی بین کانال‌ها و بین کاربر و سیستم را ارائه می‌دهد تا از زیرساخت اتوماسیون در برابر حلقه‌های زمین، گذراهای ولتاژ و تداخلات میدانی محافظت کند.

ویژگی‌ها

۱۶ کانال با ایزولاسیون مستقل: ایزولاسیون کامل بین کانال‌ها و بین کاربر و سیستم برای حفاظت بهتر در برابر گذراها و افزایش مصونیت در برابر نویز.
محدوده گسترده عملکرد در حالت روشن: پذیرش سیگنال‌های ورودی میدانی در محدوده 10 تا 30 VDC.
تأخیرهای فیلتر قابل‌برنامه‌ریزی: دارای تنظیمات قابل‌انتخاب تأخیر دیجیتال خاموش به روشن (1 ms، 2 ms) و روشن به خاموش (1، 2، 9، 18 ms) برای سرکوب جهش کنتاکت‌های میدانی.
سازگاری ورودی IEC Type 1+: طراحی‌شده برای اتصال یکپارچه به تجهیزات حسگر و کلیدهای دیجیتال صنعتی استاندارد.
مدیریت مقاوم جریان‌های گذرا: طراحی‌شده با ظرفیت جریان هجومی اوج 250 mA که بدون فعال‌کردن وضعیت ورودی، در مدت 22 ms به کمتر از 37٪ کاهش می‌یابد.

کاربردها

سیستم‌های کنترل توزیع‌شده (DCS) و کنترل‌کننده‌های منطقی قابل‌برنامه‌ریزی (PLC)
پایش سیگنال‌های دیجیتال میدانی صنعتی و ثبت رویدادها
محیط‌های پرنویز که به ایزولاسیون گالوانیکی مستقل کانال‌ها نیاز دارند
سیستم‌های حسگری مجهز به کلیدهای مجاورتی، شستی‌ها و کنتاکت‌های کمکی

مشخصات فنی

پارامتر	مشخصات
سازنده	Honeywell
مدل	TC-IDJ161 (TK-IDJ161)
تعداد نقاط	16 (با ایزولاسیون مستقل)
ولتاژ نامی ورودی	24 VDC
محدوده ولتاژ حالت روشن	10–30 VDC
ولتاژ حالت خاموش (حداکثر)	5 VDC
جریان حالت روشن (حداقل)	2.0 mA @ 10 VDC
جریان حالت خاموش (حداکثر)	1.5 mA
جریان اتصال کوتاه/هجومی	250 mA اوج (کاهش به <37% در 22 ms، بدون فعال‌سازی)
امپدانس ورودی (حداکثر)	31 KΩ @ 60 Hz
زمان تأخیر ورودی (خاموش به روشن)	قابل‌برنامه‌ریزی: 1 ms و 2 ms؛ تأخیر سخت‌افزاری: حداکثر 1 ms به‌علاوه زمان فیلتر
زمان تأخیر ورودی (روشن به خاموش)	قابل‌برنامه‌ریزی: 1، 2، 9، 18 ms؛ تأخیر سخت‌افزاری: حداکثر 4 ms به‌علاوه زمان فیلتر
اتلاف توان	حداکثر 5.0 W
سازگاری ورودی	IEC Type 1+
ولتاژ ایزولاسیون (کانال به کانال)	آزمایش‌شده به‌صورت 100% در 2546 VDC به مدت 1s
ولتاژ ایزولاسیون (کاربر به سیستم)	آزمایش‌شده به‌صورت 100% در 2546 VDC به مدت 1s
اتصال	TC-TBCH، ترمینال‌بلوک 36 موقعیتی

راهنمای نصب

مونتاژ ترمینال‌بلوک: سیم‌کشی میدانی را پیش از نصب ترمینال‌بلوک 36 موقعیتی سازگار TC-TBCH روی قاب ماژول، به آن متصل کنید.
سیم‌کشی و کاهش نویز: کابل‌های سیگنال ورودی 24 VDC با ولتاژ پایین را جدا از خطوط AC با ولتاژ بالا و کابل‌های برق با جریان زیاد عبور دهید تا تداخل الکترومغناطیسی به حداقل برسد.
اتصال زمین سیستم: برای حفظ یکپارچگی بالای ایزولاسیون و حفاظت در برابر تخلیه الکترواستاتیکی در سطح سیستم، از اتصال صحیح زمین کابینت و شاسی اطمینان حاصل کنید.
دفع حرارت: برای حفظ دمای عملیاتی مطلوب در شرایط حداکثر اتلاف توان (حداکثر 5.0 W)، تهویه کافی محفظه را فراهم کنید.

FAQ

چند نقطه ورودی روی ماژول ارائه شده است؟

این ماژول دارای ۱۶ نقطه ورودی دیجیتال مجزا و ایزوله‌شده است.

محدوده مجاز ولتاژ کاری برای سیگنال حالت روشن چقدر است؟

محدوده ولتاژ ورودی در حالت روشن ۱۰ تا ۳۰ ولت DC است و مقدار نامی آن ۲۴ ولت DC است.

دستگاه از چه مقادیر نامی ولتاژ ایزولاسیون پشتیبانی می‌کند؟

ایزولاسیون کانال‌به‌کانال و کاربر‌به‌سیستم هر دو به‌طور کامل در ولتاژ ۲۵۴۶ ولت DC به مدت ۱ ثانیه آزمایش شده‌اند.

برای اتصالات سیم‌کشی میدانی از کدام ترمینال‌بلوک استفاده می‌شود؟

سیم‌کشی میدانی با استفاده از ترمینال‌بلوک ۳۶ موقعیتی TC-TBCH به دستگاه متصل می‌شود.
