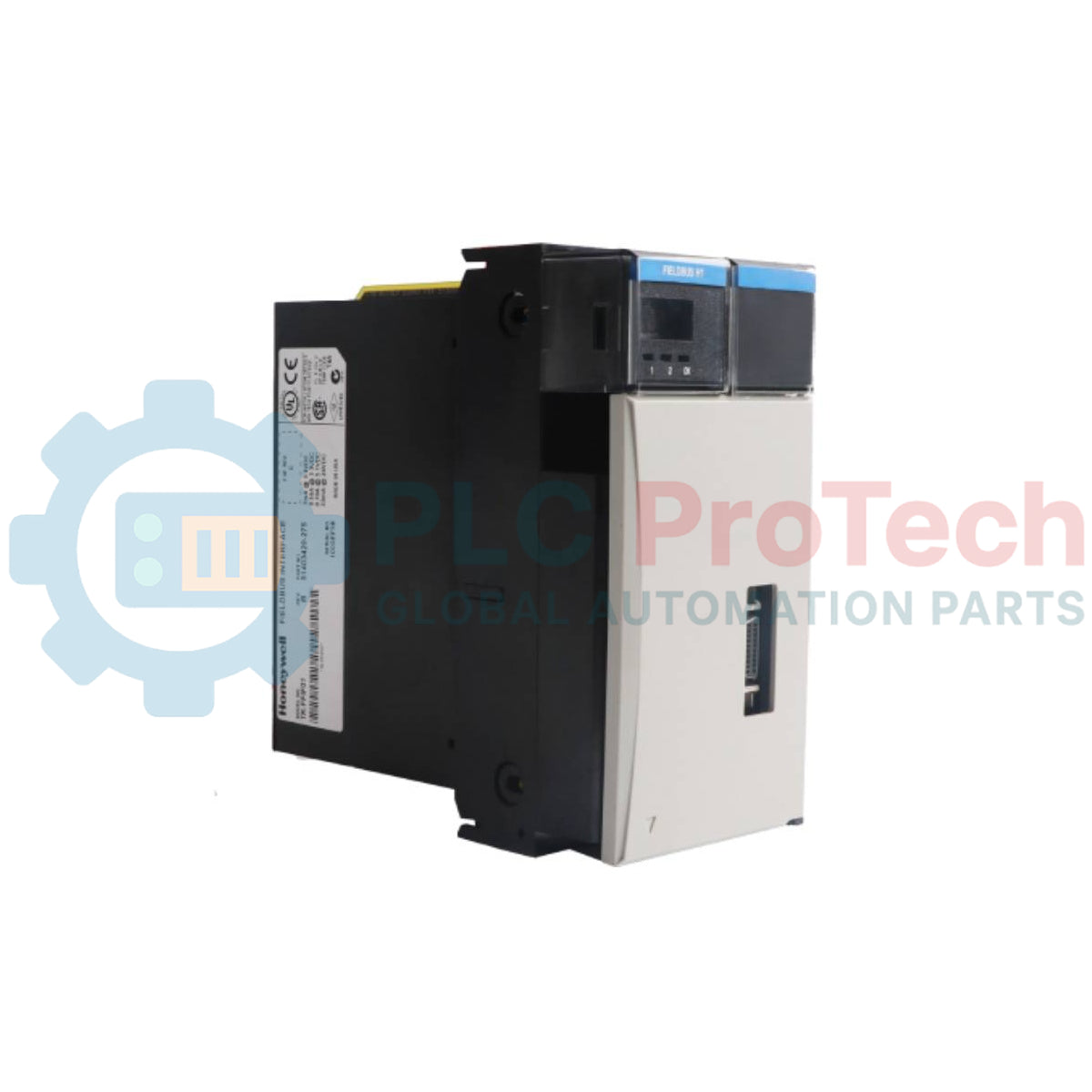

ماژول رابط فیلدباس C200، مدل Honeywell TK-FFIF01

توضیحات

TK-FFIF01 یک قطعه رابط ارتباطی نصب‌شونده روی شاسی است که در معماری‌های سیستم کنترل توزیع‌شده (DCS) Honeywell C200 و Experion، به‌عنوان ماژول رابط فیلدباس (FIM2) عمل می‌کند. این دستگاه، بزرگراه‌های داده قطعی را بین بک‌پلین کنترلر میزبان و تجهیزات ابزار دقیق سطح فیلد که راهبردهای کنترل غیرمتمرکز را اجرا می‌کنند، برقرار می‌سازد. این ماژول با دو لینک ارتباطی دیجیتال مستقل، عبور توکن، اجرای زمان‌بندی و ارسال فریم‌های عیب‌یابی را در شبکه‌های صنعتی استاندارد مدیریت می‌کند. این ماژول با مجموعه‌های الکترونیکی دارای پوشش کانفورمال ساخته شده است تا در برابر آلودگی جوی و رطوبت مقاومت کند و یکپارچه‌سازی مطمئن با شبکه دیجیتال و تبادل پیوسته پارامترها را برای تجهیزات ابزار دقیق هوشمند فیلد در محیط‌های فرایندی تضمین کند.

ویژگی‌ها

• دو لینک ارتباطی مستقل برای مسیریابی شبکه در سطح فیلد.
• حفاظت با پوشش کانفورمال روی بردهای مدار داخلی برای تحمل محیط‌های سخت.
• فرم‌فکتور پلتفرم سخت‌افزاری تخصصی CIOM-A برای یکپارچه‌سازی مستقیم در رک.
• ردیابی بلادرنگ داده‌های عیب‌یابی و نگاشت وضعیت برای کنترلرهای اصلی.

کاربردها

• پیکربندی و پایش تجهیزات هوشمند فیلد در حلقه‌های فرایندی.
• پل‌زنی ارتباطات شبکه دیجیتال سیستم‌های کنترل توزیع‌شده (DCS).
• نگاشت ابزار دقیق در تأسیسات شیمیایی، نفت و گاز و فاضلاب.
• یکپارچه‌سازی مدیریت دارایی با استفاده از عیب‌یابی دیجیتال شبکه فیلد.

مشخصات فنی

راهنمای نصب

اتصال زمین و شیلدینگ

اطمینان حاصل کنید که شاسی C200 میزبان، مستقیماً با استفاده از یک هادی مسی کم‌امپدانس به شینه اصلی اتصال زمین تجهیزات ابزار دقیق صنعتی هم‌بندی شده باشد. شیلدهای کابل شبکه میدانی باید از پروتکل‌های دقیق پایانه‌بندی سگمنت پیروی کنند و برای سرکوب تداخل متقابل و نویز فرکانس بالا، در ترمینال‌بلوک‌های خارجی تعیین‌شده اتصال زمین شوند.

جابجایی و حفاظت در برابر تخلیه الکترواستاتیکی

مدار ارتباطی داخلی در برابر تخلیه الکترواستاتیکی حساس است. تکنسین‌های میدانی باید هنگام باز کردن بسته‌بندی، انتخاب آدرس یا نصب نهایی در شکاف شاسی کنترلر، از مچ‌بند تأییدشده و هم‌بندی‌شده ضدالکتریسیته ساکن استفاده کنند.

هم‌راستاسازی و جای‌گذاری

لبه‌های کارت مدار را با ریل‌های پلاستیکی قالب‌گیری‌شده شاسی هم‌راستا کنید. ماژول را کاملاً در شیار کانکتور بک‌پلین اختصاص‌یافته بلغزانید تا مکانیزم قفل کاملاً درگیر شود، سپس بست‌های مکانیکی را محکم کنید تا فشار تماس مناسب در شرایط ارتعاش مداوم حین کار حفظ شود.

ملاحظات محیطی

این ماژول دارای یک لایه پوشش همدیس برای محافظت بهتر در برابر محیط‌های خورنده است. برای جلوگیری از افزایش دمای نواحی مختلف فراتر از پارامترهای استاندارد عملکرد سیستم، اطمینان حاصل کنید که فضاهای تهویه داخل محفظه تمیز و مسدودنشده باقی بمانند.

پرسش‌های متداول

هدف اصلی این ماژول رابط چیست؟

این ماژول به‌عنوان دروازه ارتباطی عمل می‌کند و بک‌پلین کنترلر مرکزی را به ابزار دقیق دیجیتال سطح فیلد متصل می‌سازد.

یک مجموعه سخت‌افزاری واحد می‌تواند چند خط شبکه را مدیریت کند؟

این ماژول با دو لینک مجزا طراحی شده است تا حلقه‌های دستگاه‌های دیجیتال را به‌طور مستقل هماهنگ کند.

اصطلاح «پوشش‌دار» در جزئیات فنی به چه معناست؟

این عبارت نشان می‌دهد که بردهای مدار چاپی داخلی دارای لایه پوشش همدیس هستند تا از قطعات در برابر رطوبت و آلاینده‌های موجود در هوا محافظت کنند.

آیا این دستگاه با سخت‌افزار شاسی استاندارد C200 سازگار است؟

بله، این ماژول با فرم‌فاکتور استاندارد CIOM-A طراحی شده است تا به‌صورت یکپارچه در شیار رک‌های سازگار قرار گیرد.

وزن فیزیکی خالص این واحد مستقل چقدر است؟

وزن فیزیکی خالص ماژول بدون جعبه دقیقاً ۰٫۴۲ کیلوگرم است.

آیا این قطعه به‌عنوان کنترلر مستقل حلقه فرایند کار می‌کند؟

خیر، این یک ماژول رابط ارتباطی اختصاصی است که پارامترهای دیجیتال فیلد را به کنترلر اصلی بازمی‌گرداند.

هنگام کار با این واحد، چه اقدامات احتیاطی درباره الکتریسیته ساکن لازم است؟

تکنسین‌ها باید پیش از انجام تعمیرات، پروتکل‌های مناسب کنترل تخلیه الکترواستاتیکی (ESD) را رعایت کنند؛ از جمله استفاده از مچ‌بندهای اتصال‌یافته به زمین.

آیا این بسته سخت‌افزاری شامل ترمینال‌بلوک‌های خارجی است؟

ماژول پایه در بک‌پلین‌های استاندارد رک جای می‌گیرد؛ کانکتورهای سیم‌کشی خارجی باید بر اساس طرح‌های معماری فیزیکی، جداگانه تهیه شوند.

سخت‌افزار چگونه در برابر جابه‌جایی فیزیکی درون رک محافظت می‌شود؟

این ماژول از قفل‌های نگهدارنده مکانیکی استاندارد استفاده می‌کند که مستقیماً روی مجموعه صفحه‌جلویی شاسی محکم می‌شوند.

جرم کل ماژول در بسته‌بندی استاندارد حمل‌ونقل آن چقدر است؟

وزن حمل کامل شامل کارتن بیرونی محافظ، ۱٫۵ کیلوگرم تعیین شده است.
