تولیدکننده: Honeywell
شماره محصول: TK-FXX102
کشور سازنده:ایالات متحده آمریکا
نوع محصول: رک شاسی
پرداخت: حواله بانکی (T/T)، وسترن یونیون
وزن: 2500g
بندر حمل و نقل: شیامن
گارانتی: ۱۲ ماه

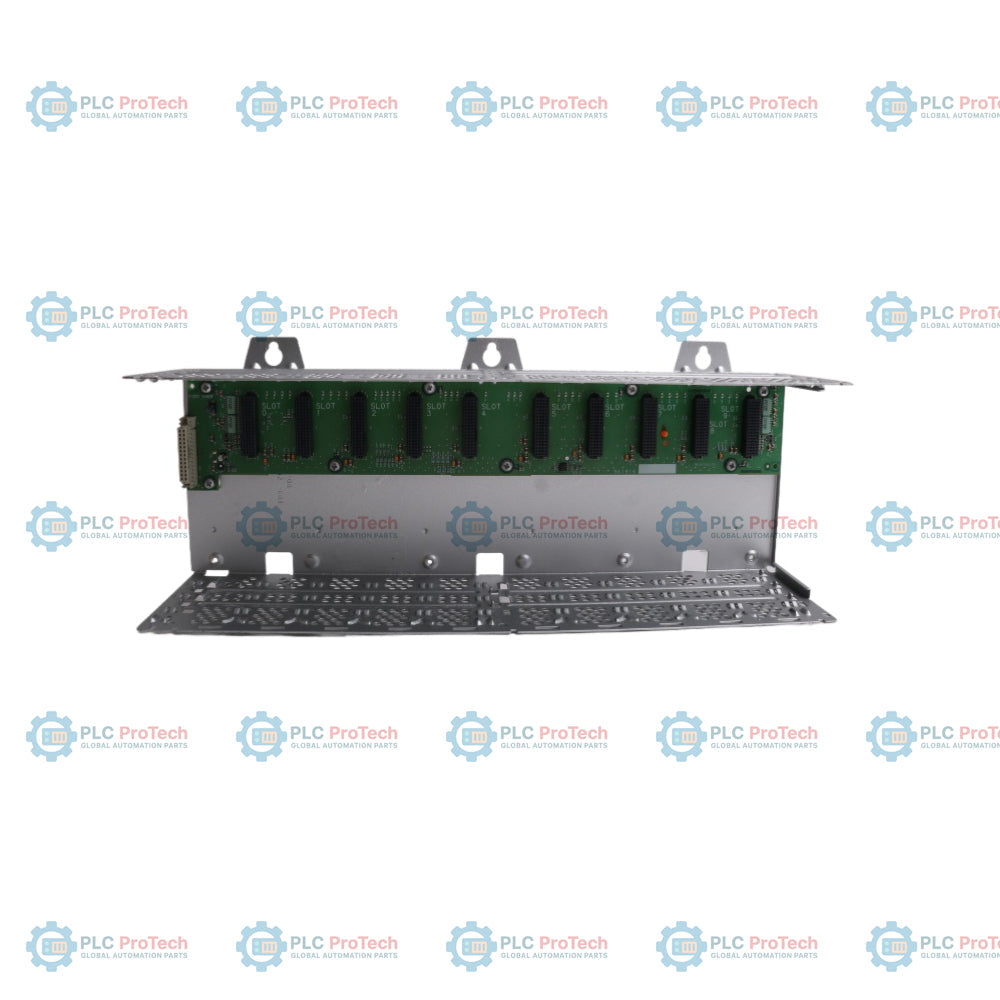

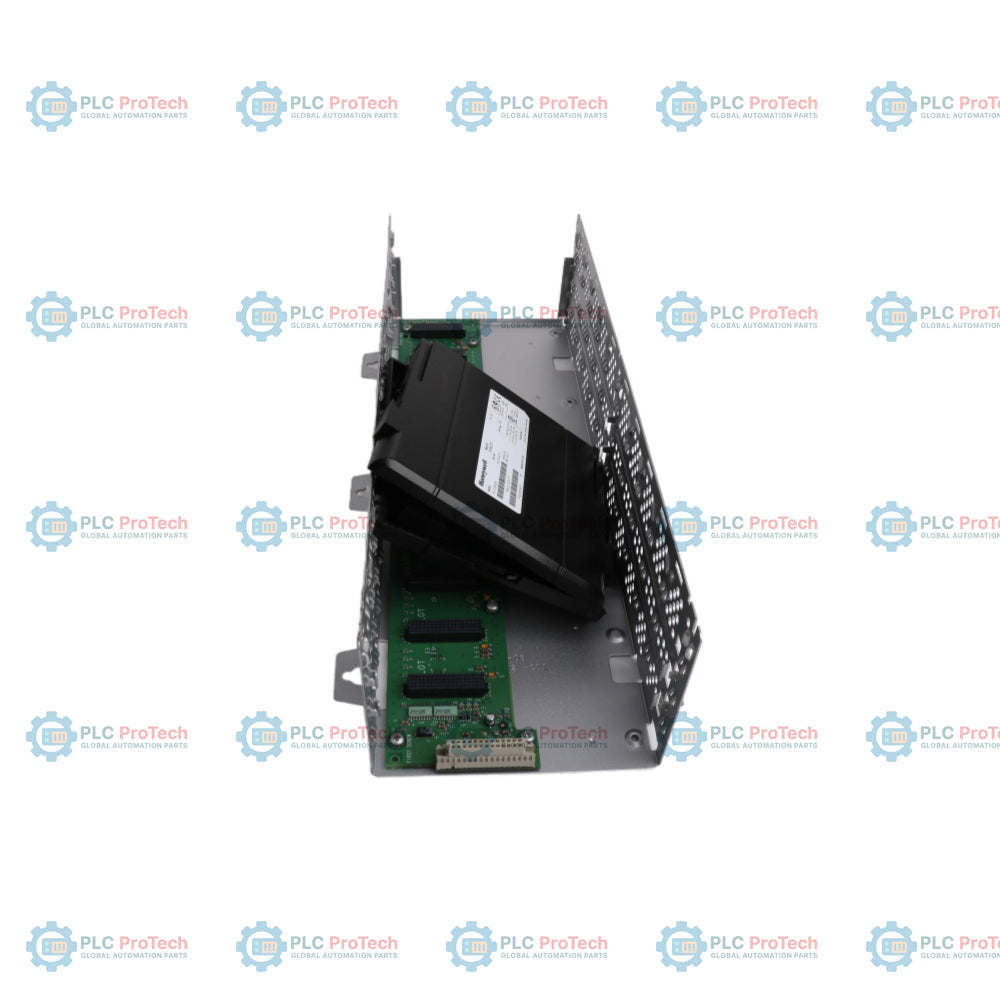

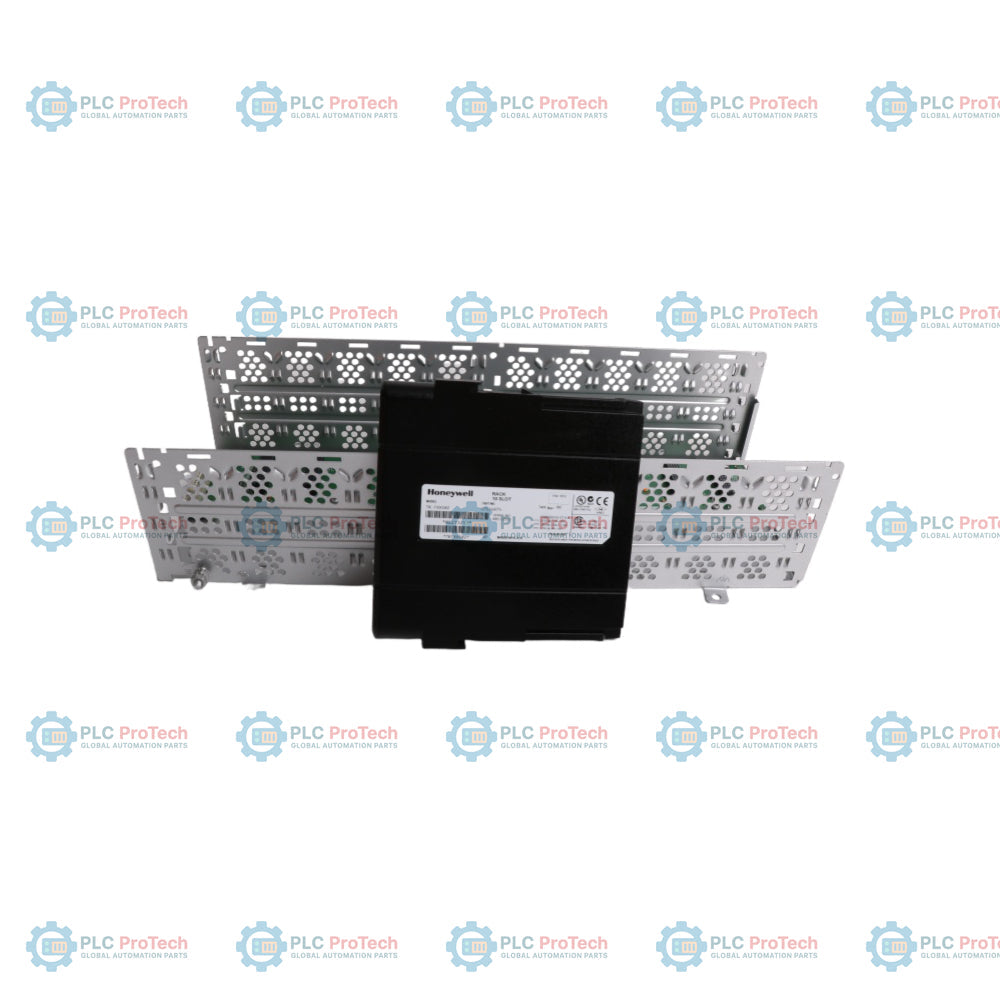

TK-FXX102 یک قطعه سختافزاری سازهای مستحکم و سنگین است که بهصورت یک رک ۱۰ شیار (شاسی) در معماریهای سیستم کنترل توزیعشده (DCS) Honeywell C200 و Experion پیکربندی شده است. این شاسی بهعنوان ستون فقرات فیزیکی و الکتریکی مرکزی سیستم C200 عمل میکند و ۱۰ شیار سختافزاری اختصاصی برای نصب پردازندههای کنترلی، منابع تغذیه، ماژولهای افزونگی، درگاههای ارتباطی و ماژولهای ورودی/خروجی با چگالی بالا (CIOM-A) فراهم میسازد. این محصول با بهرهگیری از یک برد مدار چاپی بکپلین چندلایه یکپارچه، مسیرهای قطعی مسیریابی داده و خطوط توزیع تثبیتشده برق DC را در سراسر ماژولهای نصبشده فراهم میکند. قاب مکانیکی مستحکم آن برای نصب استاندارد روی پنل یا داخل محفظه طراحی شده و جداسازی ایمن الکتریکی، همراستایی سازهای و مقاومت در برابر تنشهای شدید محیطی را در تأسیسات حیاتی فرایندی تضمین میکند.
| پارامتر | مشخصات |
|---|---|
| سازنده | Honeywell |
| مدل | TK-FXX102 |
| نوع محصول | رک ۱۰ شیار (مجموعه شاسی) |
| سری محصول | زیرساخت سیستم C200 / Experion (CIOM-A) |
| مجموع شیارهای موجود | ۱۰ شیار |
| جهت نصب | همراستایی عمودی شیارها، نصب افقی پنل |
| وزن حمل | ۲٫۵ کیلوگرم |
| کشور مبدأ | ایالات متحده / عملیات جهانی |
رک شاسی را با استفاده از بستهای استاندارد سنگین و از طریق تمام سوراخهای فلنج از پیش سوراخشده، داخل محفظه صنعتی محکم کنید. اطمینان حاصل کنید صفحه نصب کاملاً صاف و تراز باشد تا از پیچش دورانی قاب جلوگیری شود؛ زیرا این امر میتواند به مادربرد بکپلین فشار وارد کند یا باعث شلشدن مسیر حرکت ریلهای راهنمای ماژول شود.
یک تسمه ارت مسی ضخیم و کمامپدانس را بهطور ایمن از پیچهای ارت مشخصشده روی شاسی، مستقیماً به شینه ارت ابزار دقیق اصلی متصل کنید. ارت مناسب برای تضمین تداوم حفاظ الکتریکی و محافظت از خطوط منطقی بکپلین در برابر تداخل میدانهای الکترومغناطیسی خارجی حیاتی است.
درون پنل محفظه، در بالا و پایین مجموعه رک شاسی حداقل 5 تا 10 cm فضای خالی و بدون مانع باقی بگذارید. این حاشیه ایمنی به خنکسازی مناسب با همرفت طبیعی یا جریان هوای اجباری کمک میکند و از تجمع هوای گرم و افزایش دمای داخلی ماژولهای در حال کار جلوگیری میکند.
پیش از وارد کردن هر ماژول کنترلی، مسیرهای شیار و کانکتورهای پین بَکپلین را بررسی کنید تا از پاک و عاری بودن آنها از گردوغبار یا ذرات زائد مطمئن شوید. کارتهای ماژول را بهآرامی در امتداد مسیرهای پلاستیکی بالایی و پایینی بلغزانید تا کاملاً درون receptacleهای بَکپلین پشتی بنشینند، سپس پیچهای نگهدارنده یکپارچه صفحه جلویی را با دست سفت کنید.
وظیفه اصلی مجموعه رک 10 شیار چیست؟
این محصول قاب فیزیکی، شیارهای هدایت و اتصال الکتریکی بَکپلین موردنیاز برای جایدهی و اتصال ماژولهای سیستم C200 را فراهم میکند.
آیا میتوان یک ماژول منبع تغذیه استاندارد را مستقیماً داخل این شاسی نصب کرد؟
بله، شیارهای مشخصی روی بَکپلین برای پذیرش و هدایت مستقیم برق از واحدهای منبع تغذیه سازگار C200 طراحی شدهاند.
آیا این مجموعه رک با ماژولهای مدرن I/O اکسپریون سازگار است؟
بله، این محصول دارای فرمفاکتور بومی CIOM-A است که بهطور اختصاصی برای کنترلرهای C200 و اجزای I/O مبتنی بر شاسی آنها طراحی شده است.
وزن ناخالص بسته هنگام بستهبندی برای تحویل عمده چقدر است؟
وزن تخمینی ارسال واحد شاسی درون کارتن حمل محافظ، 2.5 Kg اعلام شده است.
آیا این شاسی در بَکپلین دارای فنهای خنککننده فعال است؟
خیر، این یک رک مکانیکی غیرفعال است که به فاصلهگذاری مناسب برای تهویه پنل و الگوهای جریان همرفتی هوای محیط متکی است.
آدرس ماژول یا شماره شیار درون این رک چگونه تعیین میشود؟
موقعیت شیارها روی بَکپلین از چپ به راست بهصورت متوالی شمارهگذاری شدهاند و نرمافزار سیستم به این موقعیتهای فیزیکی ارجاع میدهد.
آیا میتوان چند رک شاسی را در یک پنل سیستم به یکدیگر متصل کرد؟
بله، برای افزایش ظرفیت I/O میتوان چند رک را با استفاده از ماژولهای رابط ControlNet سازگار یا کابلهای لینک اختصاصی به یکدیگر شبکه کرد.
هنگام نصب، درباره پینهای اتصال بَکپلین چه نکات احتیاطی باید رعایت شود؟
اگر هنگام وارد کردن یک ماژول به شیار با مقاومت مواجه شدید، هرگز آن را با فشار وارد نکنید؛ ابتدا پینهای همراستاسازی خمشده یا موانع بلوک هدایت را بررسی کنید.
آیا برای نصب این واحد در کابینتهای صنعتی استاندارد، براکتهای نصب ویژهای لازم است؟
قاب رک دارای فلنجهای جانبی یکپارچهای است که امکان پیچکردن مستقیم آن به پنلهای استاندارد چیدمان را بدون کیتهای سختافزاری اضافی فراهم میکنند.
هنگام کار با یک رک خالی، الکتریسیته ساکن چگونه باید مدیریت شود؟
پیش از لمس کانکتورهای بَکپلین یا وارد کردن کارتهای مدار، برای جلوگیری از آسیب ناشی از تخلیه الکترواستاتیکی، همیشه از مچبند ضدالکتریسیته ساکنِ فعال و متصل به زمین استفاده کنید.
