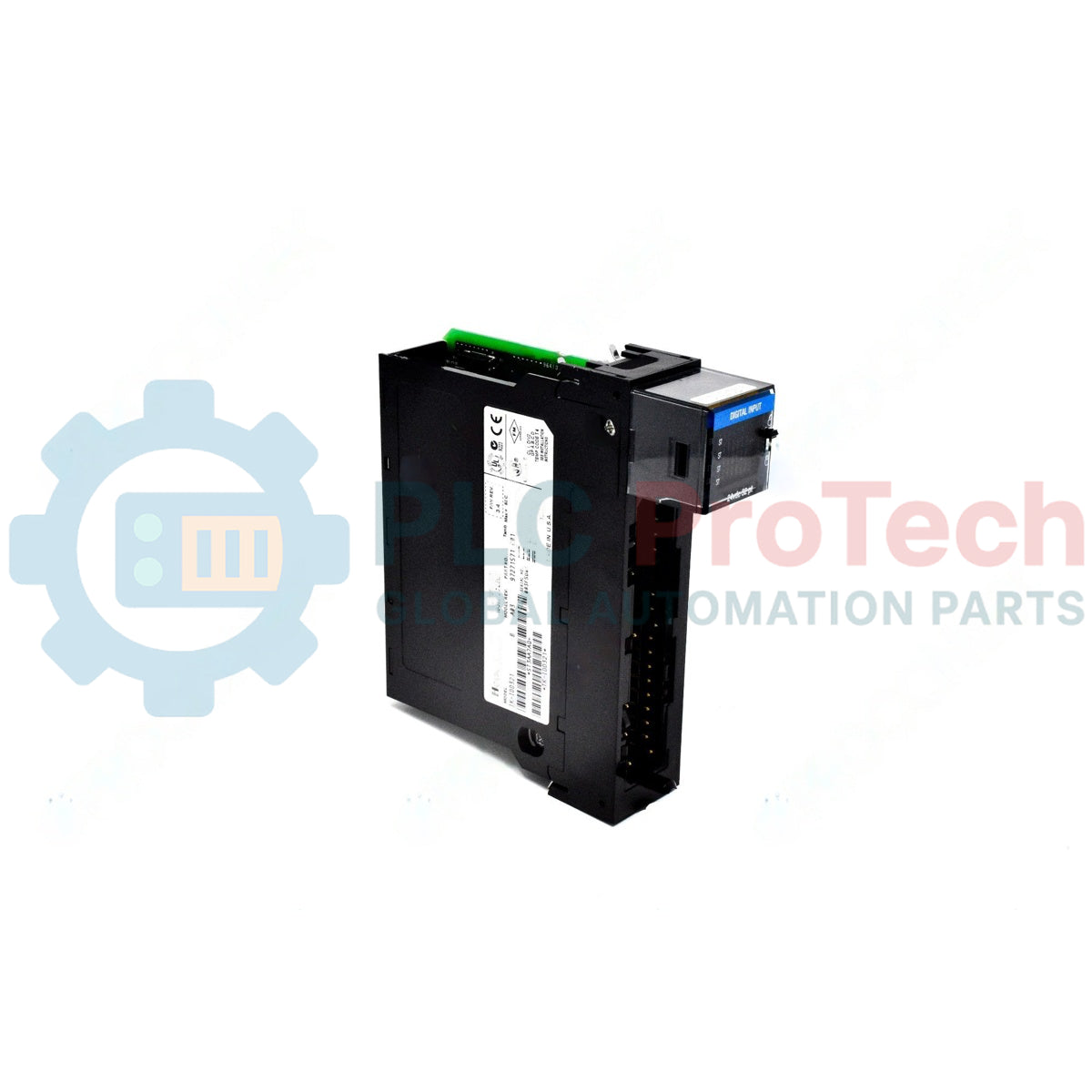

ماژول ورودی گسسته 32 نقطه‌ای C200 مدل Honeywell TK-IDD321

توضیحات

TK-IDD321 یک مؤلفه سخت‌افزاری پرتراکم است که به‌عنوان ماژول ورودی گسسته 32 نقطه‌ای پیکربندی شده و برای کار در پلتفرم‌های سیستم کنترل توزیع‌شده (DCS) Honeywell C200 و Experion طراحی شده است. این ماژول وضعیت‌های دیجیتال روشن/خاموش تجهیزات میدانی صنعتی، ازجمله کلیدهای محدودکننده، حسگرهای مجاورت، شستی‌ها و کنتاکت‌های کمکی را پایش کرده و آن‌ها را به آستانه‌های منطقی ولتاژ پایین برای پردازنده مرکزی تبدیل می‌کند. این ماژول دارای 32 کانال ورودی مجزا است که در دو بانک ایزوله 16 کاناله سازمان‌دهی شده‌اند و مسیر برگشت مشترکی دارند. مدارهای تشخیص داخلی که برای کار با ولتاژ ورودی نامی 24 VDC مهندسی شده‌اند، با استانداردهای سازگاری ورودی IEC نوع 1+ مطابقت دارند و موانع ایزولاسیون گالوانیکی را برای جلوگیری از انتقال اضافه‌ولتاژهای الکتریکی سمت میدان به منطق صفحه‌پشتی سیستم فراهم می‌کنند.

ویژگی‌ها

• ماتریس ردیابی پرتراکم 32 نقطه‌ای، سازمان‌دهی‌شده در دو بانک مشترک متقارن 16 نقطه‌ای.
• انطباق با IEC نوع 1+ که آستانه‌های سوئیچینگ پایدار و قابل‌پیش‌بینی را تضمین می‌کند.
• قابلیت اطمینان عملیاتی پایدار در دماهای بالا تا 60 درجه سلسیوس در همه کانال‌ها.
• نیاز کم به جریان فعال، همراه با محدودسازی حفاظتی جریان هجومی.
• یکپارچه‌سازی فیزیکی مستقیم با مجموعه‌های استاندارد ترمینال اتصال 36 موقعیتی.

کاربردها

• پایش آرایه‌های پرتراکم حسگرها و کلیدهای گسسته.
• ردیابی بلادرنگ اینترلاک‌ها، گیت‌های ایمنی و شستی‌ها.
• پردازش توالی رخدادها در سیستم‌های کنترل توزیع‌شده (DCS).
• تله‌متری حلقه وضعیت تجهیزات در تولید مواد شیمیایی، پالایشگاه و اتوماسیون نیروگاه.

مشخصات فنی

اتصالات/رابط‌ها

راهنمای نصب

اتصال زمین و شیلدینگ

اطمینان حاصل کنید که شاسی C200 میزبان مستقیماً با استفاده از یک تسمه مسی مقاوم و کم‌امپدانس به شبکه اتصال زمین تجهیزات کارخانه متصل شده باشد. اطمینان حاصل کنید که شیلدهای سیم‌کشی سیگنال حسگرهای دودویی، منحصراً در بلوک‌های اتصال زمین خارجی پایانه‌گذاری شوند و به پایانه‌های ماژول عملکردی متصل نشوند.

جابجایی و حفاظت در برابر ESD

تراشه‌های منطقی حالت جامد داخلی به الکتریسیته ساکن حساس هستند. تکنسین‌ها باید پیش از باز کردن بسته‌بندی محفظه ماژول، پیکربندی لینک‌های داخلی یا کار با کانکتورهای بک‌پلین، مچ‌بند ضدالکتریسیته ساکن مورد تأیید و کاملاً چسبیده به مچ را که به اتصال زمین تأییدشده وصل است، ببندند.

هم‌راستاسازی و جاگذاری

لبه‌های برد مدار ماژول را با ریل‌های پلاستیکی بالایی و پایینی محل ماژول در رک محلی هم‌راستا کنید. واحد را به سمت داخل بلغزانید تا پین‌های پشتی کاملاً درون گیرنده بک‌پلین قرار گیرند، سپس بست‌های سازه‌ای یکپارچه روی صفحه جلویی را محکم کنید تا در برابر لرزش مداوم پنل صنعتی مقاوم باشد.

پیکربندی سیم‌کشی

تمام هادی‌های حلقه گسسته 24 VDC را روی ترمینال‌بلوک سازگار TC-TBCH 36 موقعیتی متصل کنید. سیم‌کشی میدان را داخل داکت‌های سیم جداگانه و به‌صورت مرتب قرار دهید و آن‌ها را از مسیرهای تغذیه موتورهای AC، کابل‌های ترانسفورماتور و مسیرهای سوئیچینگ القایی پرانرژی جدا کنید تا القای الکترومغناطیسی روی ورودی‌های 24 V حذف شود.

سؤالات متداول

وظیفه اصلی این ماژول در DCS چیست؟

این ماژول سیگنال‌های گسسته روشن/خاموش را از حداکثر 32 عنصر سمت میدان دریافت می‌کند و وضعیت منطقی دیجیتال آن‌ها را به کنترلر اصلی C200 منتقل می‌کند.

32 کانال ورودی از نظر الکتریکی چگونه گروه‌بندی شده‌اند؟

کانال‌ها به دو گروه مجزا تقسیم شده‌اند که هر مسیر سیم برگشت مشترک، 16 ورودی را دربر می‌گیرد.

برای اتصال سیم‌های میدانی باید از کدام قطعه ترمینال استفاده شود؟

این ماژول از ترمینال‌بلوک 36 موقعیتی مدل TC-TBCH برای حلقه‌های میدانی استفاده می‌کند.

حداقل جریان موردنیاز برای ثبت وضعیت روشن توسط کانال چقدر است؟

مدار ورودی برای تغییر مطمئن ثبات منطقی، به حداقل جریان حالت روشن 2 mA نیاز دارد.

حداکثر ولتاژ مجاز برای وضعیت سیگنال خاموش چقدر است؟

برای تضمین وضعیت منطقی خاموش، پتانسیل ورودی در ترمینال نباید از 5 V بیشتر باشد.

آیا این ماژول می‌تواند در شرایط دمای بالا عملکرد کامل خود را حفظ کند؟

بله، این ماژول برای کارکرد کامل در کل دامنه ولتاژ حالت روشن 10-31.2 VDC تا دمای 60 درجه سلسیوس، با فعال بودن همه کانال‌ها، کاملاً دارای رتبه‌بندی است.

وزن خالص ماژول تکی بدون جعبه چقدر است؟

وزن فیزیکی خالص مجموعه سخت‌افزاری تکی و بدون جعبه دقیقاً 0.24 Kg است.

ماژول چگونه جهش‌های اولیه توان را هنگام بسته‌شدن کنتاکت مدیریت می‌کند؟

ماژول دارای محدودیت جریان اتصال کوتاه/هجومی گذرای 250 mA پیک است که طی 22 ms به کمتر از 37٪ کاهش می‌یابد.

حداکثر اتلاف توان داخلی این سخت‌افزار چقدر است؟

حداکثر اتلاف توان ایجادشده توسط ماژول در شرایط کارکرد کامل، 6.1 W است.

آیا این واحد سخت‌افزاری مجزا با رابط‌های حسگر بین‌المللی سازگار است؟

بله، پروفایل‌های پایش ورودی مستقیماً با معیارهای تعیین‌شده در استاندارد IEC Type 1+ مطابقت دارند.
