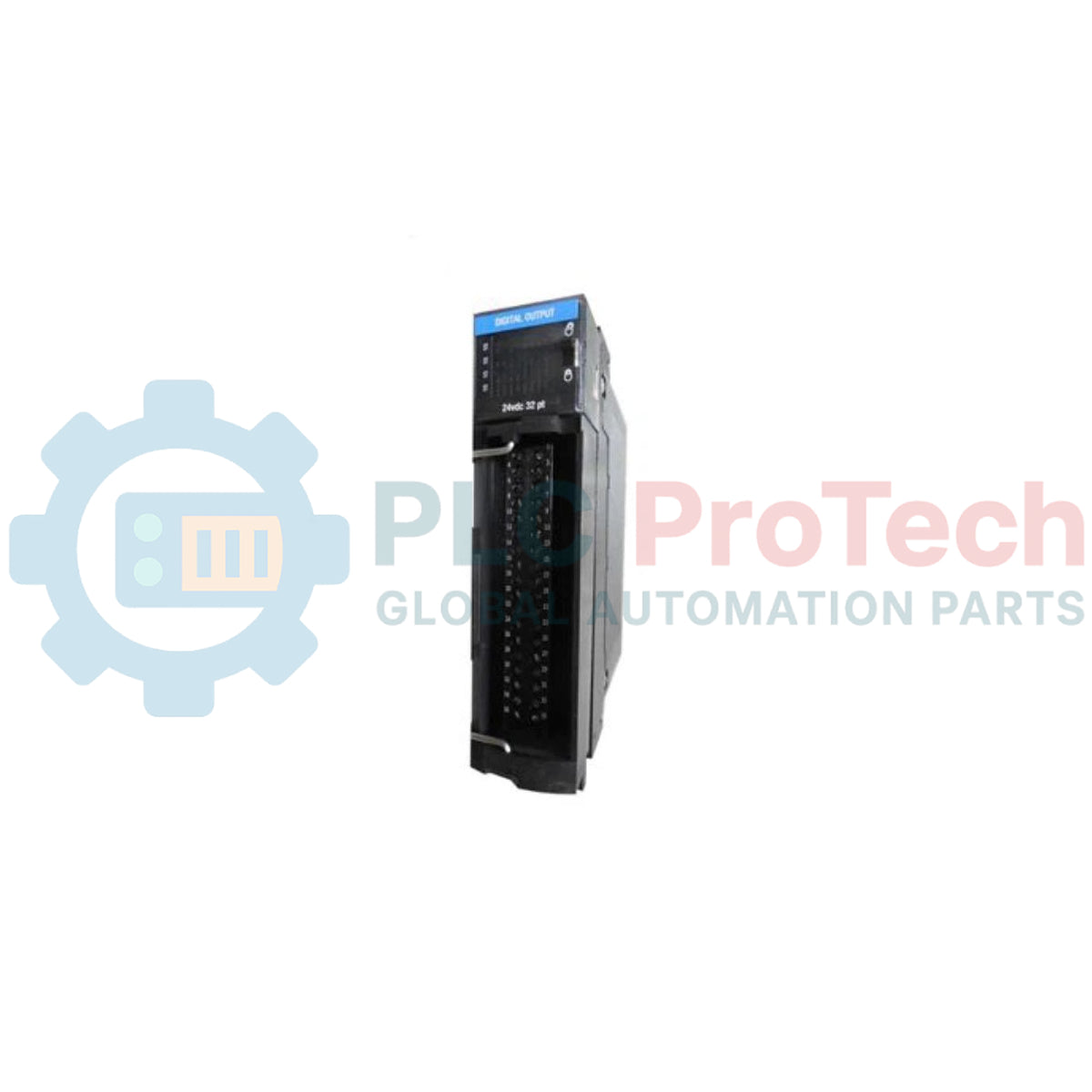

ماژول خروجی گسسته 32 نقطه‌ای اکسپریون Honeywell TK-ODD321

بررسی اجمالی

ماژول TK-ODD321 (TKODD321) یک ماژول خروجی گسسته با چگالی بالا و ولتاژ 24 VDC است که برای پلتفرم Honeywell Experion PKS طراحی شده است. در عملیات‌های صنعتی بزرگ‌مقیاس مانند پالایشگاه‌های نفت، نیروگاه‌ها و معادن، این ماژول به عنوان رابط اصلی برای راه‌اندازی سلونوئیدها، چراغ‌های راهنما و رله‌های واسط عمل می‌کند. با داشتن 32 نقطه خروجی که در دو گروه ایزوله شده سازماندهی شده‌اند، TK-ODD321 کنترل دقیق لازم برای مدیریت پیچیده توالی رویدادها را فراهم می‌کند. زمان پاسخ سریع 1.0 میلی‌ثانیه آن تضمین می‌کند که دستورات کنترلی با دقت اجرا شوند، که این امر برای جلوگیری از اختلالات فرآیندی و کاهش زمان توقف پرهزینه سیستم حیاتی است. با پشتیبانی از حالت‌های خطای قابل پیکربندی، این ماژول به مهندسان اجازه می‌دهد تا وضعیت‌های عملیاتی ایمن—چه نگه داشتن آخرین حالت، روشن یا خاموش—را تعریف کنند و رفتار سیستم را در هنگام اختلالات ارتباطی یا خرابی کنترلر پیش‌بینی‌پذیر سازند.

منطق داخلی و پیکربندی فنی

معماری TK-ODD321 برای محیط‌های با دسترسی بالا طراحی شده است که در آن قابلیت اطمینان و ایمنی در اولویت هستند.

• ایزولاسیون گروهی: 32 نقطه به دو گروه 16 نقطه‌ای تقسیم شده‌اند که هر گروه دارای مشترک جداگانه است. این طراحی ایزولاسیون مداوم 250 VAC بین گروه‌ها را فراهم می‌کند و از بَک‌پلین سیستم و ماژول‌های مجاور در برابر گذراهای الکتریکی محافظت می‌کند.

• هوشمندی حرارتی: ماژول دارای منطق کاهش خطی ظرفیت است. در حالی که از 0.5 آمپر به ازای هر نقطه در دمای 50 درجه سانتی‌گراد پشتیبانی می‌کند، ظرفیت به طور خودکار در دمای 60 درجه سانتی‌گراد به 0.35 آمپر کاهش می‌یابد تا طول عمر سخت‌افزار تحت شرایط حرارتی پرتنش حفظ شود.

• قابلیت برنامه‌ریزی حالت ایمن: هر نقطه به طور مستقل برای حالت‌های خطا و برنامه قابل پیکربندی است. این سطح از سفارشی‌سازی به سیستم Experion اجازه می‌دهد تا قفل‌های حیاتی را حتی در صورت اختلال در شبکه کنترل اصلی حفظ کند.

• یکپارچگی تشخیصی: با حداقل جریان بار حالت روشن 3.0 میلی‌آمپر، ماژول اطمینان می‌دهد که دستگاه‌های میدانی متصل به درستی تغذیه می‌شوند و در عین حال جریان نشتی حالت خاموش پایین نگه داشته می‌شود تا از فعال‌سازی‌های ناخواسته بارهای حساس با امپدانس بالا جلوگیری شود.

مشخصات عملکردی

سؤالات متداول عملیات و نگهداری

محافظت پیشنهادی برای خروجی‌ها که فیوز داخلی ندارند چیست؟

استفاده از ماژول رابط فیوزدار (IFM) به شدت توصیه می‌شود. از آنجا که TK-ODD321 فیوز داخلی ندارد، اتصال کوتاه در سیم‌کشی میدانی می‌تواند بدون محافظت خارجی باعث آسیب دائمی به ترانزیستورهای خروجی شود.

اگر در هنگام نصب قطبیت معکوس شود، ماژول چگونه رفتار می‌کند؟

TK-ODD321 محافظت در برابر قطبیت معکوس ندارد. سیم‌کشی نادرست احتمالاً منجر به آسیب فوری و دائمی سخت‌افزار خواهد شد. همیشه قبل از تغذیه حلقه 24 VDC، سیم‌کشی را با مولتی‌متر بررسی کنید.

آیا این ماژول می‌تواند جریان‌های جهشی القایی ناشی از سلونوئیدهای بزرگ را تحمل کند؟

بله، ماژول برای جریان جهشی 1 آمپر به مدت 10 میلی‌ثانیه، قابل تکرار هر 2 ثانیه در دمای 60 درجه سانتی‌گراد، رتبه‌بندی شده است. با این حال، برای بارهای بسیار القایی، استفاده از دیودهای فلی‌بک خارجی یا سرکوب‌کننده‌های جهش توصیه می‌شود تا از فرسودگی زودرس مدار خروجی جلوگیری شود.

راهنمای مهندسی و نصب

• فاصله حرارتی و کاهش ظرفیت: وقتی دمای محیط کابینت به 60 درجه سانتی‌گراد می‌رسد، باید محدودیت جریان ماژول 10 آمپر (کاهش یافته از 16 آمپر) را به دقت رعایت کنید. عبور از این حد باعث تجمع حرارت داخلی می‌شود که می‌تواند منجر به خرابی زودرس قطعات شود. اطمینان حاصل کنید که جریان هوای عمودی کافی در رک I/O وجود دارد.

• احتیاطات سیم‌کشی: برای همه اتصالات از بلوک ترمینال TC-TBCH با 36 موقعیت استفاده کنید. با توجه به چگالی 32 نقطه‌ای، نظم‌دهی سیم‌ها حیاتی است. اطمینان حاصل کنید که سیم‌های میدانی منافذ تهویه ماژول را مسدود نکنند.

• زمین کردن و ایزولاسیون: ماژول به صورت 100٪ با ولتاژ 2546 VDC به مدت 1 ثانیه برای ایزولاسیون کاربر تا سیستم تست شده است. برای حفظ این سطح حفاظت، اطمینان حاصل کنید که منابع تغذیه میدانی به درستی مرجع‌دهی شده‌اند و هیچ جامپر غیرمجاز بین گروه‌های مشترک ایزوله وجود ندارد.
