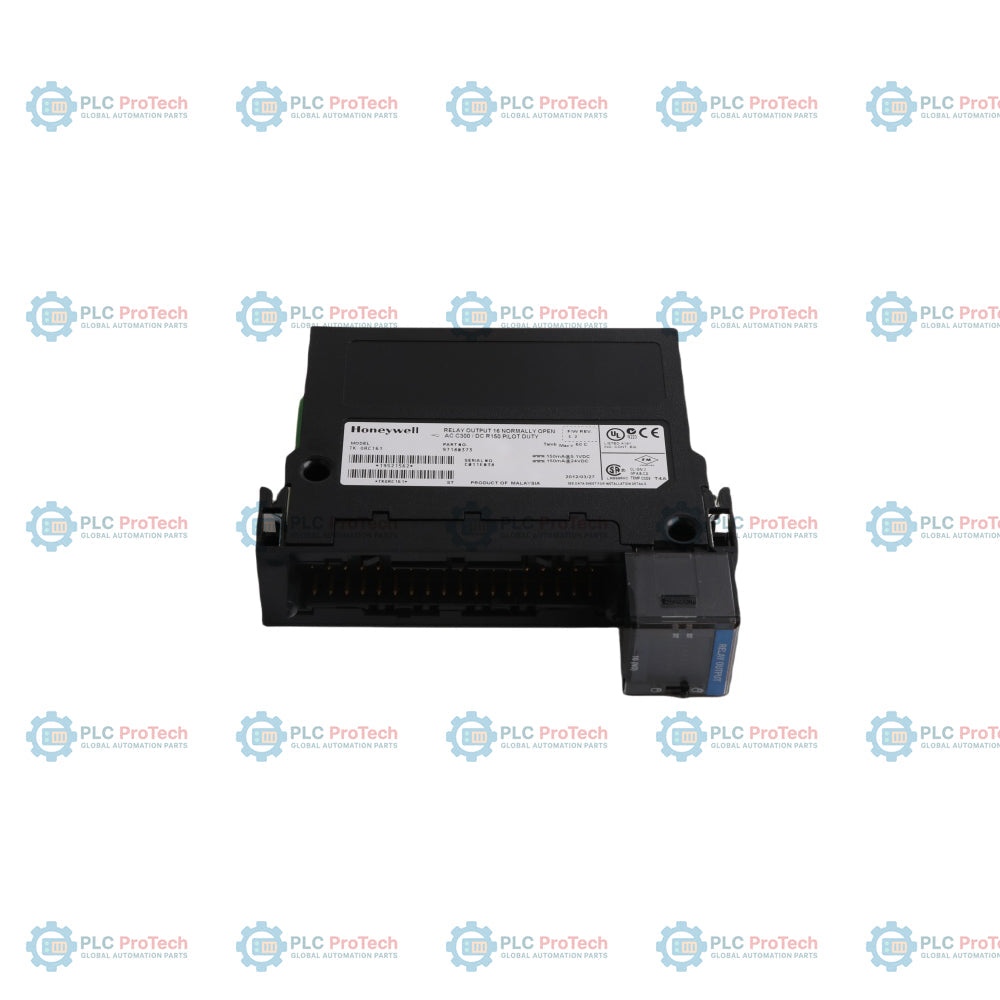

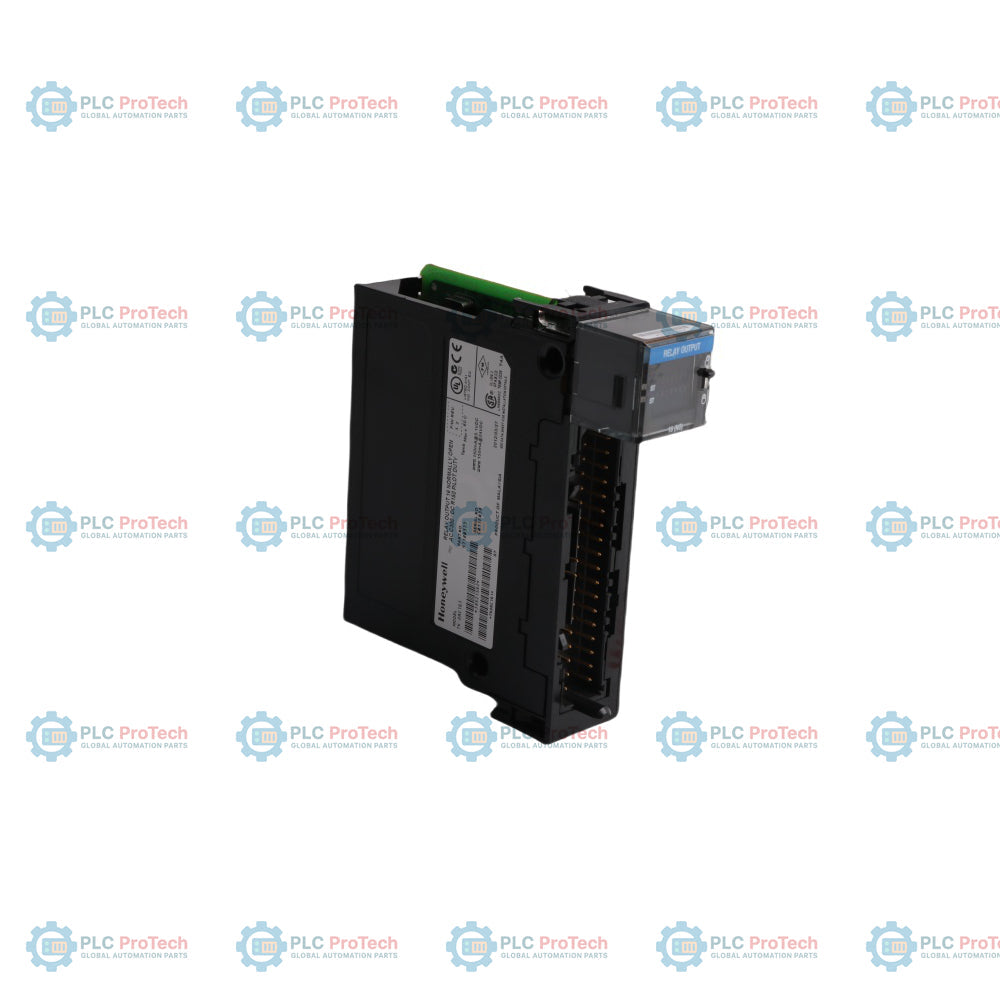

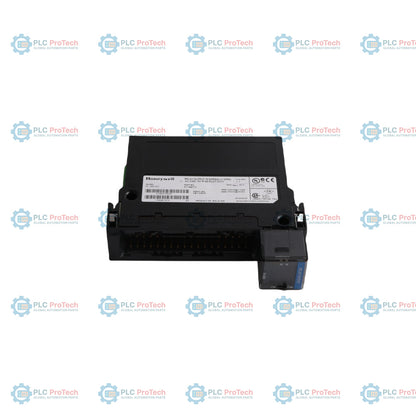

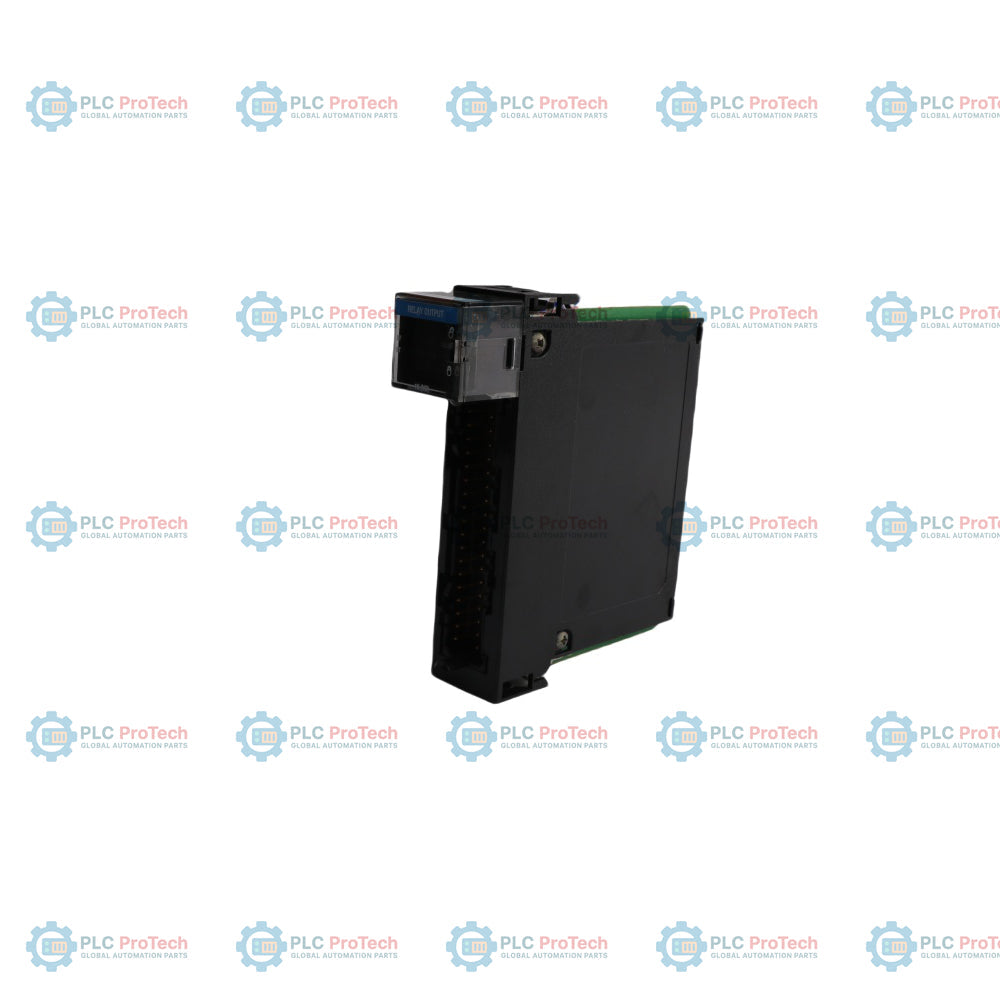

ماژول رله گسسته ایزوله سری A شاسی Honeywell TK-ORC161 97180373

ماژول رله گسسته ایزوله سری A شاسی Honeywell TK-ORC161 97180373

فقط 5 قلم کالا در انبار باقی مانده است

  • تولیدکننده: Honeywell

  • شماره محصول: TK-ORC161

  • کشور سازنده:ایالات متحده آمریکا

  • نوع محصول: ماژول رله مجزا

  • بارکد: 8537101190

  • پرداخت: حواله بانکی (T/T)، وسترن یونیون

  • وزن: 350g

  • ابعاد: 145 mm x 32 mm x 137 mm (H x W x D)

  • بندر حمل و نقل: شیامن

  • گارانتی: ۱۲ ماه

مشاهده جزئیات کامل
توضیحات محصول
FAQ
ارسال و بازگشت کالا
جزئیات بیشتر
نظرات کاربران

Honeywell TK-ORC161 یک ماژول خروجی رله‌ای گسسته، ایزوله و ۱۶نقطه‌ای با پوشش کانفورمال است که برای پلتفرم ورودی/خروجی Experion Chassis Series-A (CIOM-A) طراحی شده است. این دستگاه در سیستم‌های Experion LS همراه با پردازنده‌های کنترل C200E/C200 از طریق شبکه I/O ControlNet کار می‌کند. این ماژول با داشتن ۱۶ کنتاکت رله‌ای Normally Open (N.O.) که به‌صورت جداگانه ایزوله شده‌اند، قابلیت سوئیچینگ خروجی گسسته با چگالی بالا را برای طیف گسترده‌ای از تجهیزات میدانی، بارها و کاربردهای کنترل صنعتی فراهم می‌کند.

ویژگی‌ها

  • پوشش کانفورمال: دارای پوشش کانفورمال اعمال‌شده در کارخانه (سری TK) برای حفاظت بیشتر در برابر خوردگی در محیط‌های صنعتی سخت (طبقه‌بندی متوسط G2 یا سخت G3 طبق ANSI/ISA-S71.04-1985) است.
  • تعداد کانال با چگالی بالا: به ۱۶ کانال خروجی کنتاکت رله N.O. در قالب یک اسلات شاسی تک‌عرض مجهز است.
  • ایزولاسیون گالوانیکی مجزا: ایزولاسیون کانال نقطه‌به‌نقطه (۱۶ کنتاکت N.O. که به‌صورت جداگانه ایزوله شده‌اند) را برای تضمین استقلال الکتریکی و یکپارچگی سیگنال در مدارهای میدانی فراهم می‌کند.
  • ظرفیت‌های سوئیچینگ متنوع: ولتاژهای سوئیچینگ ۱۰ تا ۲۶۵ ولت AC (۴۷ تا ۶۳ هرتز) و ۵ تا ۱۵۰ ولت DC را پشتیبانی می‌کند.
  • وضعیت‌های کانال قابل پیکربندی: برای هر نقطه، وضعیت‌های خطا و حالت برنامه قابل تنظیم توسط کاربر را ارائه می‌دهد (حفظ آخرین وضعیت، روشن یا خاموش؛ پیش‌فرض خاموش است).
  • قابل تعویض در حالت روشن: از جداسازی و نصب در حالت برق‌دار (RIUP) در مکان‌های غیرخطرناک/عادی پشتیبانی می‌کند.

کاربردها

  • مدارهای کنترل استارتر موتور
  • راه‌اندازی شیرهای برقی
  • پنل‌های اعلان و خروجی‌های نمایش هشدار
  • سوئیچینگ اینترلاک و ایزولاسیون ولتاژ بالا
  • رابط‌کردن عملگرهای میدانی با پردازنده‌های کنترل C200E/C200 در سیستم‌های کنترل فرایند

مشخصات فنی

پارامتر مشخصات
سازنده Honeywell
مدل TK-ORC161
تعداد خروجی‌ها ۱۶ کنتاکت N.O. (کنتاکت‌ها به‌صورت جداگانه ایزوله شده‌اند)
محدوده ولتاژ خروجی ۱۰ تا ۲۶۵ ولت AC (۴۷ تا ۶۳ هرتز) / ۵ تا ۱۵۰ ولت DC
محدوده ولتاژ خروجی (وابسته به بار)

۵ تا ۳۰ ولت DC با جریان مقاومتی ۲٫۰ آمپر

۴۸ ولت DC با جریان مقاومتی ۰٫۵ آمپر

۱۲۵ ولت DC با جریان مقاومتی ۰٫۲۵ آمپر

۱۲۵ ولت AC با جریان مقاومتی ۲٫۰ آمپر

۲۴۰ ولت AC با جریان مقاومتی ۲٫۰ آمپر
محدوده جریان خروجی (مقاومتی)

۲٫۰ آمپر جریان پایدار در ۵ تا ۳۰ ولت DC

۰٫۵ آمپر جریان پایدار در ۴۸ ولت DC

۰٫۲۵ آمپر جریان پایدار در ۱۲۵ ولت DC

۲٫۰ آمپر جریان پایدار، وصل در ۱۲۵ ولت AC

۲٫۰ A در حالت پایدار، ۱۵ A هنگام وصل در ۲۴۰ VAC
توان نامی (حالت پایدار)

حداکثر ۲۵۰ W برای بار مقاومتی ۱۲۵ VAC

حداکثر ۴۸۰ W برای بار مقاومتی ۲۴۰ VAC

حداکثر ۶۰ W برای بار مقاومتی ۳۰ VDC

حداکثر ۲۴ W برای بار مقاومتی ۴۸ VDC

حداکثر ۳۱ W برای بار مقاومتی ۱۲۵ VDC

حداکثر ۲۵۰ VA برای بار القایی ۱۲۵ VAC

حداکثر ۴۸۰ VA برای بار القایی ۲۴۰ VAC

حداکثر ۶۰ VA برای بار القایی ۳۰ VDC

حداکثر ۲۴ VA برای بار القایی ۴۸ VDC

حداکثر ۳۱ VA برای بار القایی ۱۲۵ VDC
حداقل جریان بار ۱۰ میلی‌آمپر برای هر نقطه
مقاومت اولیه کنتاکت ۳۰ مگااهم
فرکانس سوئیچینگ حداکثر ۱ عملکرد در هر ۳ ثانیه (۰٫۳ هرتز در بار نامی)
زمان جهش کنتاکت ۱٫۲ میلی‌ثانیه (میانگین)
عمر مورد انتظار کنتاکت ۳۰۰ هزار چرخه مقاومتی / ۱۰۰ هزار چرخه القایی
حداکثر جریان نشتی در حالت خاموش ۱٫۵ میلی‌آمپر برای هر نقطه
زمان تأخیر خروجی (خاموش به روشن / روشن به خاموش) حداکثر ۱۰ میلی‌ثانیه
وضعیت‌های قابل پیکربندی خطا / حالت برنامه حفظ آخرین وضعیت، روشن یا خاموش (خاموش حالت پیش‌فرض است)
حداکثر اتلاف توان ۴٫۵ W در ۶۰ درجه سلسیوس
اتلاف حرارتی ۱۵٫۳۵ BTU/hr
ولتاژ ایزولاسیون حداکثر ۲۵۰ ولت پیوسته؛ آزمایش‌شده در ۲۵۴۶ ولت DC به‌مدت ۱ ثانیه
بلوک ترمینال ترمینال TC-TBCH، بلوک ترمینال ۳۶ موقعیتی
رده‌بندی‌های UL C300، وظیفه راه‌اندازی R150

راهنمای نصب

  • جای‌گذاری در شکاف شاسی: ماژول یک شکاف تک‌عرض را در هر موقعیتی از شاسی Experion Series-A اشغال می‌کند.
  • سیم‌کشی ترمینال: سیم‌کشی میدانی را مستقیماً با استفاده از ترمینال TC-TBCH دارای ۳۶ پایه، یا از طریق مجموعه کابل پیش‌سیم‌کشی‌شده متصل به پنل ترمینال راه‌دور (RTP)، وصل کنید.
  • محافظت فیوزی: خروجی‌ها به‌صورت داخلی فیوز ندارند؛ برای محافظت از مدارهای خروجی ماژول در برابر اضافه‌جریان، از یک RTP فیوزدار (برای مثال، سیستم رابط Allen-Bradley 1492) استفاده کنید.
  • خارج‌کردن و نصب در حالت برق‌دار (RIUP): در مکان‌های عادی و غیرخطرناک مجاز است. RIUP هنگام نصب در مکان‌های خطرناک کلاس I، بخش 2، اکیداً مجاز نیست.
  • الزامات محفظه: انطباق با معیارهای محیط پیرامون را (محدوده دمای عملیاتی ۰ تا ۶۰ درجه سلسیوس) درون یک محفظه صنعتی حفظ کنید.

انطباق و گواهی‌ها

  • UL: تجهیزات کنترل صنعتی UL 508
  • مکان‌های خطرناک: کلاس I، بخش 2، گروه‌های A، B، C و D؛ مکان‌های خطرناک و عادی
  • دستورالعمل EMC: 89/336/EEC، EN 50081-2 انتشارها، EN 50082-2 مصونیت
  • مقررات C-Tick: الزامات قانون ارتباطات رادیویی استرالیا مصوب ۱۹۹۲ را برآورده می‌کند
Loading product navigation…
Key Features:
#Discrete Relay Module #Experion LS

Product Documentation

Technical Datasheet (PDF) Complete specifications and technical drawings.

Technical Datasheet

ماژول رله گسسته ایزوله سری A شاسی Honeywell TK-ORC161 97180373

Download Open in new tab

What terminal block model is used with this relay module?
The module uses the TC-TBCH 36-position removable terminal block for direct field wiring connections.

Does the device support removal and insertion under power?
Removal and Insertion Under Power (RIUP) is permitted in ordinary, non-hazardous locations. It is not permitted when the device is installed in Class I, Division 2 hazardous locations.

Are the output contacts on the device protected by internal fuses?
The outputs are not internally protected. Using a fused Remote Terminal Panel (RTP) is recommended to protect the output circuits.

What is the difference between model numbers starting with TC and TK?
Model numbers starting with TK designate that the module has conformal coating applied for corrosion protection, whereas TC models do not have conformal coating.
