تولیدکننده: Honeywell
شماره محصول: TK-RPCXX1
کشور سازنده:ایالات متحده آمریکا
نوع محصول: ماژولهای منبع تغذیه PLC
پرداخت: حواله بانکی (T/T)، وسترن یونیون
وزن: 2000g
ابعاد: ۱۴٫۴ × ۱۳٫۷ × ۱۷٫۵ سانتیمتر
بندر حمل و نقل: شیامن
گارانتی: ۱۲ ماه

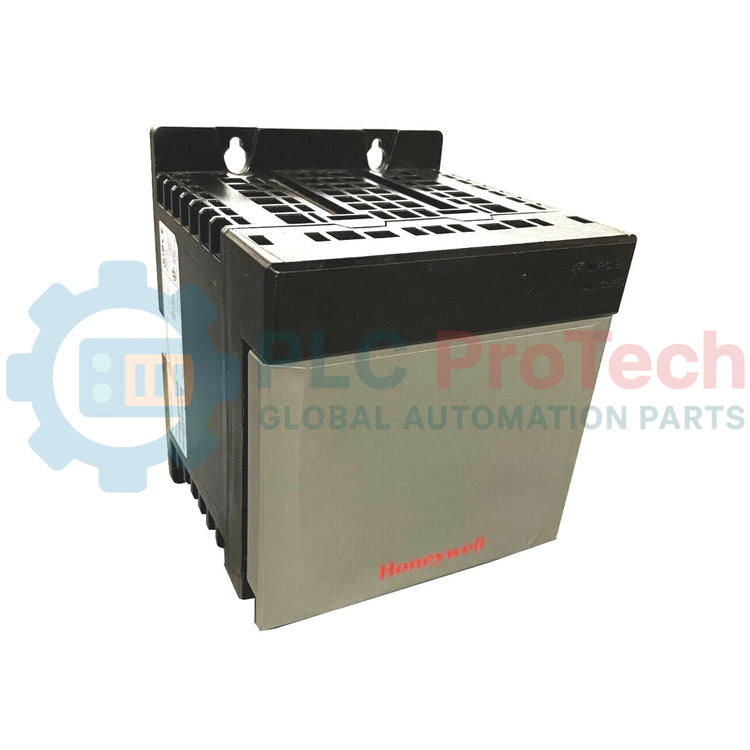

Honeywell TK-RPCXX1 با فراهمکردن توزیع برق تنظیمشده برای شاسیهای Experion سری C، بهعنوان یک حامل منبع تغذیه افزونه قابلاعتماد در محیطهای اتوماسیون فرایندی عمل میکند. این ماژول که با مجموعهای مقاوم و دارای پوشش عایق منطبق مهندسی شده است، بهطور ویژه در برابر رطوبت، گردوغبار و آلایندههای خورنده معلق در هوا که در تأسیسات صنعتی سنگین رایج هستند مقاومسازی شده است. این ماژول دو ورودی AC با بازه گسترده را میپذیرد تا حتی در صورت خرابی تغذیه اصلی، عملکرد پیوسته سیستم کنترل تضمین شود.
| پارامتر | مقدار مشخصات |
|---|---|
| سازنده | هانیول |
| شماره مدل | TK-RPCXX1 |
| حفاظت محیطی | پوشش عایق منطبق |
| محدوده ولتاژ ورودی | 85 - 265 VAC |
| توان نامی ورودی | ۱۱۰ ولتآمپر / ۱۱۰ وات |
| محدوده فرکانس | 47 - 63 Hz |
| حداکثر جریان هجومی | ۲۰ آمپر |
| توان خروجی کل (حداکثر) | ۷۵ وات در ۶۰ درجه سانتیگراد |
| خروجیهای خروجی بکپلین | ۱۵ آمپر در ۵٫۰ ولت / ۱٫۵ آمپر در ۱۵٫۰ ولت / ۱٫۵ آمپر در -۱۵٫۰ ولت / ۲٫۸ آمپر در ۲۴٫۰ ولت |
| سایز سیمکشی ورودی | #14 AWG (۱٫۴ میلیمتر) |
| مشخصات رله اعلام وضعیت | حالت جامد، ۱۲۰ ولت AC/DC با حداکثر ۱۰۰ میلیآمپر |
| مدل کابل موردنیاز | TC-RPSC03 (۳ فوت، اتصال منبع تغذیه افزونه) |
| ابعاد ماژول (L × عمق × ارتفاع) | ۱۴٫۴ × ۱۳٫۷ × ۱۷٫۵ سانتیمتر (۵٫۶۷ × ۵٫۳۹ × ۶٫۸۹ اینچ) |
| وزن حامل | ۱٫۱ کیلوگرم (۲٫۵ پوند) |
| وزن حمل (محاسبهشده) | ۲٫۰ کیلوگرم (۴٫۴ پوند) |
TK-RPCXX1 گونه دارای پوشش همریخت از کریر استاندارد توان TC-RPCXX1 است. در محیطهای بسیار خورنده، برای اطمینان از مقاومت بلندمدت مسیرها در برابر سولفید هیدروژن و کلر موجود در محیط، باید سری دارای پیشوند "TK" بهجای سری "TC" انتخاب شود. این کریر بهطور یکپارچه با سیستمهای Honeywell Series C رابط میشود و از طریق مجموعه کابل افزونگی TC-RPSC03 متصل میگردد.
توان خروجی در دمای محیط بالاتر از ۶۰ degC بهصورت خطی کاهش مییابد. اطمینان یابید که ماژول دقیقاً در وضعیت عمودی نصب شده است. پیکربندیهای استاندارد رک یا پنل به حداقل ۵ سانتیمتر فضای خالی در بالا و پایین شاسی کریر نیاز دارند تا همرفت طبیعی حرارت امکانپذیر شود و از ایجاد نقاط داغ موضعی داخل محفظه جلوگیری شود.
برای به حداقل رساندن افت ولتاژ و کوپلشدن نویز خط، دقیقاً از سیم مسی #14 AWG (۱٫۴ میلیمتر) برای ورودی اصلی AC استفاده کنید. رله اعلان حالتجامد یکپارچه نسبت به اضافهجریان بسیار حساس است؛ در طول آزمونهای راهاندازی از حد بار ۱۰۰ میلیآمپر تجاوز نکنید و هنگام سوئیچکردن مدارهای نشانگر صنعتی با جریان بالاتر، همیشه از یک رله واسط خارجی استفاده کنید.
هشدار حیاتی
پیش از نصب، تمام برقهای AC ورودی به پنل را ایزوله و قفلگذاری کنید. خازنهای داخل واحدهای منبع تغذیه متصل، بار باقیمانده خطرناکی را ذخیره میکنند. پس از قطع فیزیکی برق، پیش از جدا کردن یا سرویس کابلها، حداقل ۵ دقیقه صبر کنید.
شاسی کریر را بهصورت عمودی و محکم در فضای تعیینشده محفظه سیستم با پیچ ببندید و برای تهویه مناسب فضای کافی در نظر بگیرید.
کابل منبع تغذیه افزونه TC-RPSC03 را به کانکتور کریر متصل کنید و پیچهای قفلکننده را با دست سفت کنید.
هادیهای ورودی منبع تغذیه AC (#14 AWG) را به ترمینال پیچی هدایت و مهار کنید و از رعایت قطبیت صحیح و اتصال محکم سیم زمین اطمینان یابید.
برای تکمیل راهاندازی، خروجیهای رله هشدار حالتجامد را به ورودیهای پایش سیستم کنترل توزیعشده (DCS) متصل کنید.
