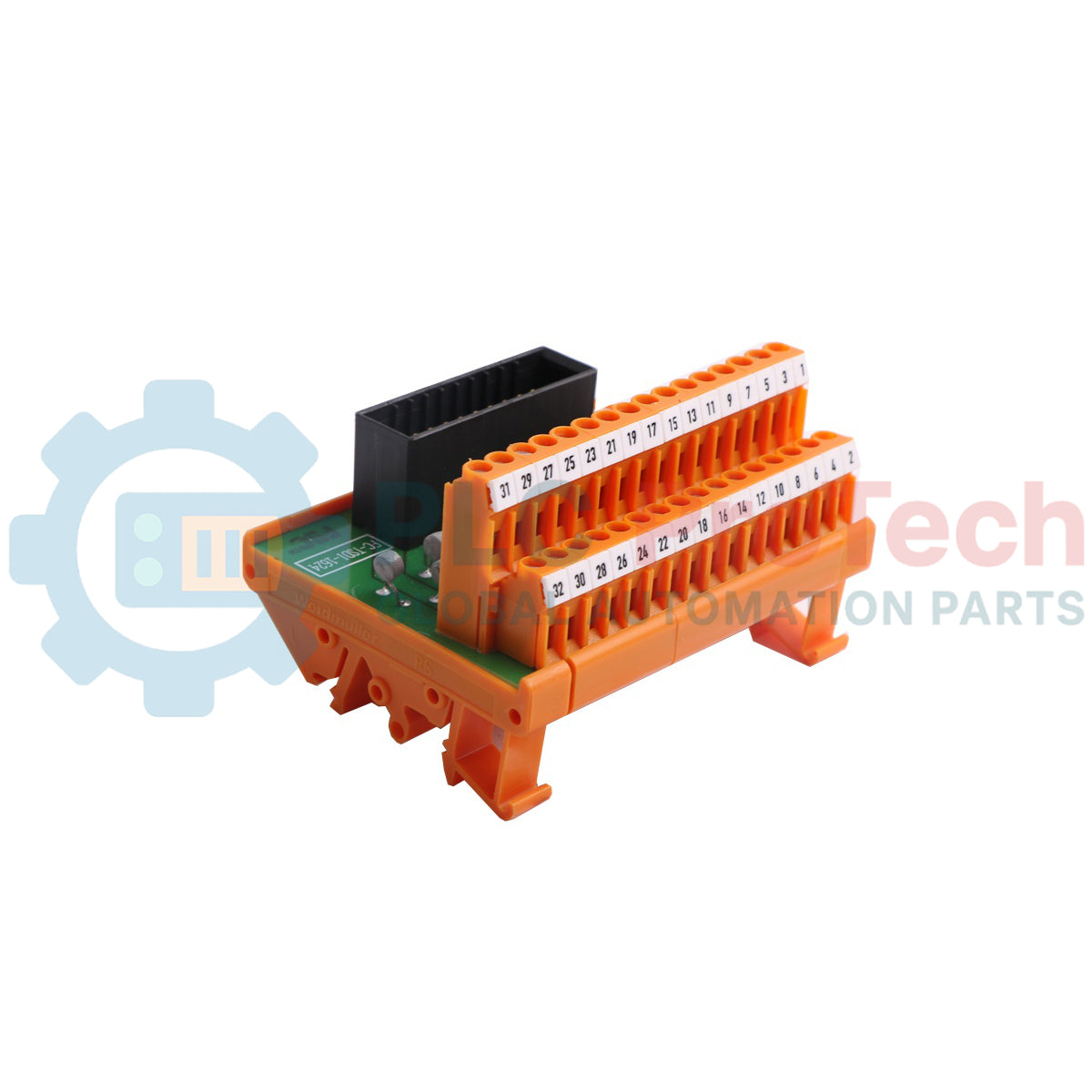

مجموعه ترمینال‌گذاری میدانی Safety Manager هانی‌ول TSDI-1624

SKU TSDI-1624

موجود در انبار

12-month warranty
Free returns within 30 days

تولیدکننده: Honeywell
شماره محصول: TSDI-1624
کشور سازنده:ایالات متحده آمریکا
نوع محصول: FTA ورودی دیجیتال ایمن
پرداخت: حواله بانکی (T/T)، وسترن یونیون
وزن: 1000g
بندر حمل و نقل: شیامن
گارانتی: ۱۲ ماه

توضیحات

Honeywell TSDI-1624 یک ماژول تخصصی مجموعه ترمینیشن میدانی (FTA) است که برای سیستم‌های ابزار دقیق ایمنی یکپارچه (SIS) طراحی شده است. این ماژول در نقش یک FTA ورودی دیجیتال ایمن، رابطی قابل‌اعتماد میان سیم‌کشی خارجی میدان و معماری سیستم ایمنی ایجاد می‌کند.

وظیفه اصلی TSDI-1624 مسیریابی سیگنال‌ها از تجهیزات مجزای سمت میدان به لایه‌های پردازشی سیستم ایمنی است. این ماژول دارای ۱۶ کانال بهینه‌شده برای پایش ورودی دیجیتال ۲۴ ولت DC است. از نظر ساختاری، پل ارتباطی میان کابل اتصال داخلی سیستم SICC-0001/Lx و یک یا جفت افزونه از ماژول‌های ورودی دیجیتال ایمن SDI-1624 است که این اتصال را از طریق کانکتور SIC داخلی برقرار می‌کند و ترمینیشن‌های ترمینال پیچی ایمن و منظم را برای محیط‌های صنعتی سخت فراهم می‌سازد.

ویژگی‌ها

دارای ۱۶ کانال مجزا است که برای پایش ورودی دیجیتال ایمن با یکپارچگی بالا طراحی شده‌اند.
یک کانکتور SIC اختصاصی برای اتصال مستقیم کابل سیستم دارد.
برای اتصالات ایمن و بلندمدت سیم‌کشی خارجی میدان، از ترمینال‌های پیچی مقاوم استفاده می‌کند.
از سازگاری رابط با پیکربندی‌های تک یا افزونه ماژول‌های پردازشی پشتیبانی می‌کند.

کاربردها

سیستم‌های خاموش‌سازی اضطراری (ESD) در مجتمع‌های پتروشیمی و پالایشگاه‌های نفت.
سیستم‌های مدیریت مشعل (BMS) برای دیگ‌ها و کوره‌های صنعتی.
ترمینیشن‌های میدانی حل‌کننده منطق اعلام حریق و گاز (F&G).
سیستم‌های حفاظت در برابر فشار با یکپارچگی بالا (HIPPS).

مشخصات فنی

پارامتر	مشخصات
سازنده	Honeywell
تعیین مدل	TSDI-1624
نوع محصول	FTA ورودی دیجیتال ایمن
ولتاژ عملیاتی نامی	۲۴ ولت DC
تعداد کانال‌های ورودی	16
درگاه رابط	کانکتور SIC
کابل اتصال داخلی سازگار	SICC-0001/Lx
ماژول‌های ایمنی سازگار	SDI-1624 (تک یا جفت افزونه)
روش ترمینیشن	ترمینال‌های پیچی
وزن حمل	۱ کیلوگرم

اتصالات / رابط‌ها

جزء رابط	اتصال به / عملکرد
کانکتور SIC	برای اتصال به ماژول‌های SDI-1624، به کابل اتصال داخلی سیستم SICC-0001/Lx متصل می‌شود
ترمینال‌های پیچی	رابط سیگنال‌های سیم‌کشی مجزای خارجی میدان (۱۶ کانال)

راهنمای نصب

مونتاژ و نصب

ماژول را به‌صورت ایمن روی ریل‌های نگهدارنده یا پنل‌های استاندارد محفظه، درون کابینت مارشالینگ، نصب کنید. برای رعایت شعاع خم کابل‌های ضخیم اتصال داخلی سیستم، فاصله کافی در اطراف مجموعه در نظر بگیرید.

مسیریابی کابل اتصال داخلی

کابل SICC-0001/Lx را محکم درون کانکتور SIC تعبیه‌شده روی برد فشار دهید تا سازوکار نگهدارنده کاملاً درگیر شود. این کابل را جدا از خطوط برق AC ولتاژبالا عبور دهید تا از کوپل‌شدن خازنی متقابل و نویز القایی سیگنال جلوگیری شود.

اتصالات سیم‌کشی میدانی

سیم‌های میدانی خارجی را طبق مشخصات لخت کنید و آن‌ها را در ترمینال‌های پیچی ۱۶ کاناله تعیین‌شده وارد کنید. پیچ‌ها را با گشتاور مشخص‌شده سفت کنید تا در شرایط انبساط حرارتی یا ارتعاش، اتصال الکتریکی محکمی حفظ شود.

سؤالات متداول

وظیفه اصلی ماژول TSDI-1624 چیست؟

این قطعه به‌عنوان رابط مجموعه ترمینال میدانی بین حسگرها یا کنتاکت‌های خارجی میدانی و ماژول‌های پردازش ورودی دیجیتال ایمن سیستم ایمنی عمل می‌کند.

این مجموعه چند کانال ورودی میدانی را می‌تواند پشتیبانی کند؟

این واحد خاص به‌طور هم‌زمان از حداکثر ۱۶ کانال ورودی دیجیتال ایمن پشتیبانی می‌کند.

ولتاژ کاری نامی موردنیاز برای ورودی‌ها چقدر است؟

کانال‌های ورودی برای کار در ولتاژ نامی ۲۴ ولت DC مشخص شده‌اند.

برای اتصال این مجموعه به شاسی ایمنی، کدام کابل سیستم لازم است؟

اتصال به سخت‌افزار بالادستی به کابل اتصال داخلی سیستم SICC-0001/Lx نیاز دارد.

آیا می‌توان از این واحد در معماری‌های ایمنی افزونه استفاده کرد؟

بله، زیرساخت رابط تعبیه‌شده روی برد امکان می‌دهد کابل سیستم، مجموعه را به یک جفت ماژول ورودی ایمنی افزونه متصل کند.

برای اتصال سیم‌کشی میدانی به این ماژول از چه سازوکاری استفاده می‌شود؟

اتصالات میدانی از طریق ترمینال‌های پیچی استاندارد و یکپارچه‌ای که مستقیماً روی مجموعه قرار دارند، مدیریت می‌شوند.

این مجموعه ترمینال به کدام ماژول ایمنی خاص متصل می‌شود؟

این قطعه مستقیماً با ماژول‌های ورودی دیجیتال ایمن SDI-1624 مربوطه رابط می‌شود.

برای برنامه‌ریزی لجستیک، وزن مورد انتظار محصول هنگام ارسال چقدر است؟

وزن ناخالص ثبت‌شده این قطعه هنگام ارسال تقریباً ۱ کیلوگرم است.

آیا برای اتصال ماژول باید از گونه‌های خاصی از کابل استفاده کرد؟

بله، پروتکل‌های استاندارد مهندسی سیستم برای اطمینان از نگاشت صحیح کانال‌ها و تداوم شیلد سیگنال، استفاده از کابل‌های سری SICC تعیین‌شده را الزامی می‌کنند.

آیا این مجموعه برای مسیردهی غیرفعال به خط برق خارجی نیاز دارد؟

این واحد عمدتاً حلقه ۲۴ ولت DC و خطوط سیگنال میدانی را از طریق مجموعه کابل یکپارچه سیستم به ماژول‌های ورودی فعال بازمی‌گرداند.
