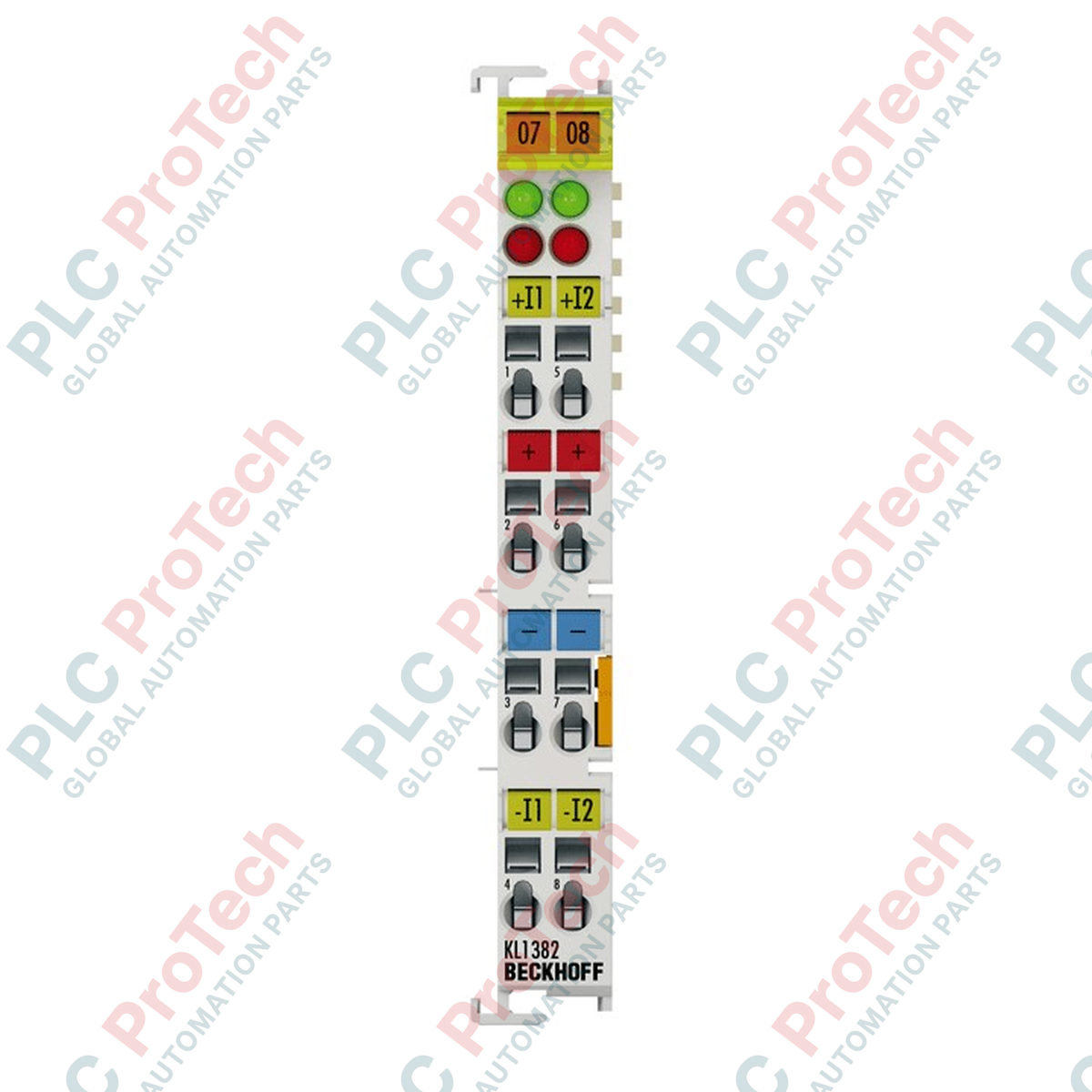

ترمینال باس پایش ترمیستور PTC دوکانالهٔ BECKHOFF مدل KL1382

مروری بر محصول

 KL1382 (KL1382) یک ترمینال ورودی دیجیتال تخصصی دوکاناله است که برای حفاظت جامع حرارتی ماشین‌آلات از طریق  ترمیستورهای PTC طراحی شده است. برخلاف ورودی‌های دیجیتال استاندارد، KL1382 برای پایش مقاومت ترمیستورهای تعبیه‌شده در سیم‌پیچ موتور، یاتاقان‌ها یا سیم‌پیچ ترانسفورماتور مهندسی شده است. این تجهیز وضعیت‌های بحرانی «دمای بیش از حد» را هنگام عبور مقاومت از آستانه‌های ازپیش‌تعیین‌شده شناسایی می‌کند و حفاظتی سخت‌افزاری و قابل‌اعتماد در برابر اضافه‌بار حرارتی فراهم می‌سازد. KL1382 با برخورداری از گواهی‌های بین‌المللی متعدد، از جمله  ATEX، IECEx و DNV GL، یکی از اجزای حیاتی برای کاربردهای B2B در محیط‌های صنعتی خطرناک، مهندسی دریایی و سامانه‌های حفاظت از موتورهای سنگین است.

معماری سخت‌افزار و منطق عیب‌یابی

 KL1382 از  فناوری اتصال دوسیمی برای اتصال مستقیم به حسگرهای PTC استفاده می‌کند. این ماژول با اعمال ولتاژ حسگری پایین (≤ ۵ ولت) و اندازه‌گیری مقاومت حاصل کار می‌کند. ماژول دارای منطق یکپارچه‌ای است که چهار وضعیت مجزا را در هر کانال از یکدیگر تشخیص می‌دهد و آن‌ها را مستقیماً در تصویر فرایند ۴ بیتی نگاشت می‌کند:

1. عملکرد عادی («۰»): مقاومت  ≤ ۱٫۵ کیلو‌اهم.

2. دمای بیش از حد («۱»): مقاومت  ≥ ۳ کیلو‌اهم.

3. اتصال کوتاه: زمانی تشخیص داده می‌شود که مقاومت به کمتر از  ۲۵ اهم کاهش یابد.

4. مدار باز (قطعی سیم): زمانی تشخیص داده می‌شود که مقاومت از  ۸ کیلو‌اهم بیشتر شود.

 فیلتر ورودی ۳۰ میلی‌ثانیه‌ای تضمین می‌کند که نوسانات موقتی مقاومت یا نویز الکتریکی باعث فعال‌شدن ناخواسته حفاظت حرارتی نشوند. این ترمینال بین منطق K-bus و پتانسیل میدان،  ایزولاسیون گالوانیکی ۵۰۰ ولتی فراهم می‌کند و مانع از انتقال خطاهای موتور با ولتاژ بالا به PLC مرکزی می‌شود.

مشخصات فنی

پرسش‌های متداول فنی

آیا KL1382 به پیکربندی نرم‌افزاری نیاز دارد؟

خیر. ترمینال KL1382 برای عملکرد «Plug and Play» طراحی شده است. به تنظیم آدرس یا پارامتر نیازی ندارد؛ آستانه‌های مقاومت در کارخانه تنظیم شده‌اند تا با منحنی‌های مشخصه استاندارد PTC مورد استفاده در حفاظت موتور مطابقت داشته باشند.

آیا می‌توان چند ترمیستور را به یک کانال متصل کرد؟

بله، معمولاً حداکثر 3 یا 6 ترمیستور PTC را می‌توان به‌صورت سری به یک کانال از KL1382متصل کرد، مشروط بر اینکه مقاومت سرد کل از آستانه سیگنال «0» برابر با 1.5 kΩ بیشتر نشود.

اهمیت علامت «Ex ec» چیست؟

علامت Ex ec (Increased Safety) نشان می‌دهد که این ترمینال برای نصب در مناطق خطرناک Zone 2 مناسب است. این تجهیز به‌گونه‌ای طراحی شده است که در هنگام بهره‌برداری عادی از ایجاد جرقه یا دماهای بیش‌ازحد جلوگیری کند و به همین دلیل برای صنایع شیمیایی و نفت و گاز ایدئال است.

راهنمای مهندسی و نصب

• یکپارچگی سیم‌کشی: برای اتصال‌های PTC، به‌ویژه زمانی که سیم‌های حسگر به‌صورت موازی با کابل‌های تغذیه موتورِ توان بالا عبور می‌کنند، از کابل‌های شیلددار استفاده کنید. شیلد را در نقطه ورود به تابلو زمین کنید تا از ایجاد نویز القایی و نمایش نادرست قرائت‌های «دمای بیش‌ازحد» جلوگیری شود.

• نگاشت عیب‌یابی: اطمینان حاصل کنید برنامه PLC شما بیت‌های مشخص مربوط به اتصال کوتاه و مدار باز را پایش می‌کند. تمایز بین گرم‌شدن بیش‌ازحد «واقعی» (3 kΩ) و «پارگی سیم» (> 8 kΩ) برای عیب‌یابی سریع و جلوگیری از توقف غیرضروری موتور ضروری است.

• کاربردهای دریایی و فراساحلی: این ترمینال به‌دلیل تأییدیه DNV GL برای استفاده در محیط‌های دریایی گواهی شده است. اطمینان حاصل کنید که در محفظه‌ای نصب شود که الزامات محیطی خاصِ جامعه رده‌بندی کشتی را برآورده کند.

مزایای مهندسی

 KL1382 در مقایسه با مدل‌های حرارتی مبتنی بر نرم‌افزار، لایه ایمنی برتری فراهم می‌کند. این تجهیز با اندازه‌گیری مستقیم مقاومت وابسته به دمای موتور، خرابی‌های سیستم خنک‌کاری (برای مثال، مسدود شدن فن‌ها) را که ممکن است مدل نرم‌افزاری تشخیص ندهد، در نظر می‌گیرد. عرض فوق‌العاده کمِ 12 mm امکان ایجاد بلوک‌های حفاظت موتور با چگالی بالا را در تابلو کنترل فراهم می‌کند. با برخورداری از انطباق با ATEX و IECEx ، این تجهیز استاندارد ایمنیِ به‌رسمیت‌شناخته‌شده‌ای در سراسر جهان ارائه می‌دهد و تضمین می‌کند ماشین‌های مجهز به KL1382 قابلیت صادرات و بهره‌برداری در مناطق خطرناکِ تحت مقررات را در سراسر جهان داشته باشند.
