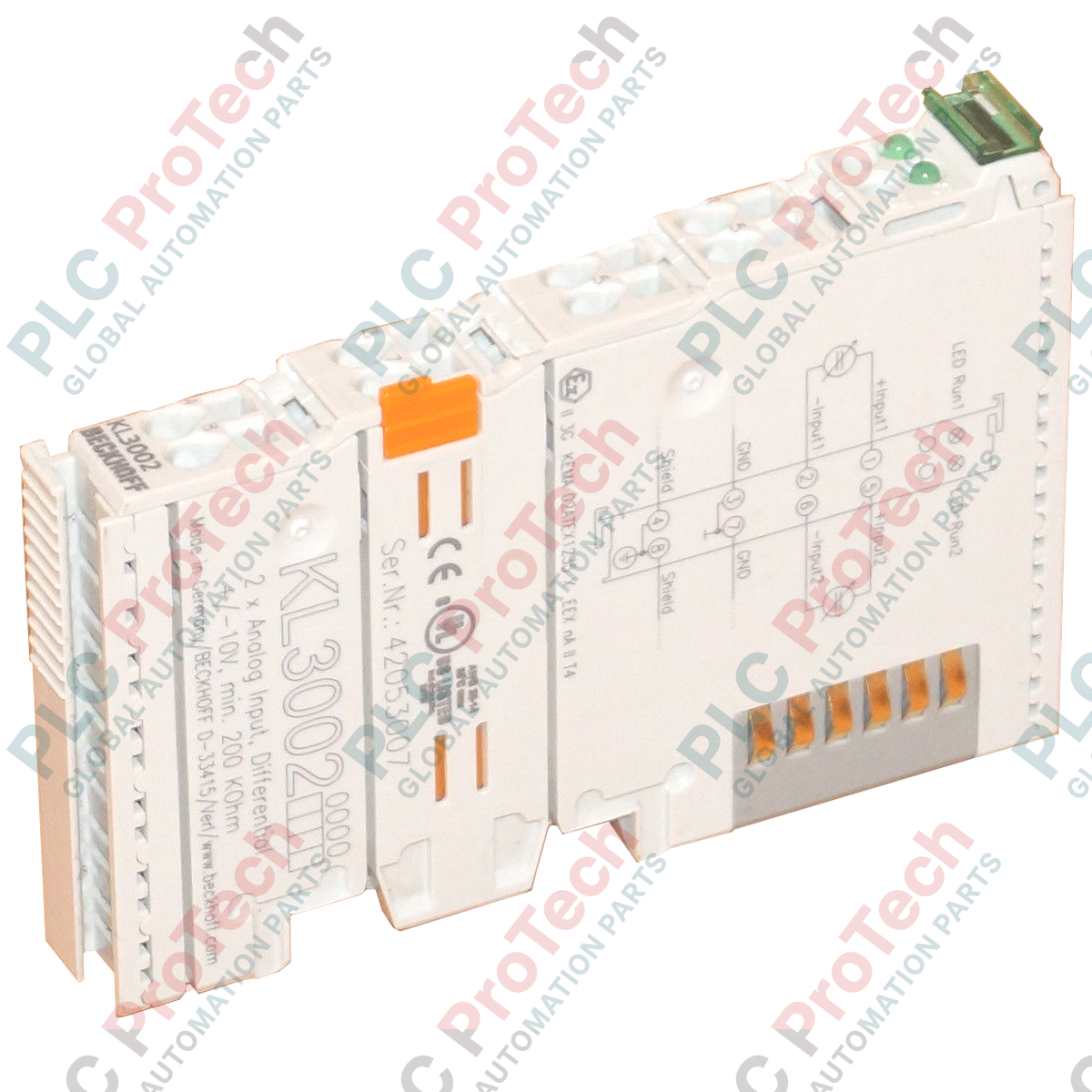

ترمینال ورودی آنالوگ ۲ کاناله بکهوف KL3002 (۱۰- تا ۱۰+ ولت)

مروری بر محصول

 KL3002 (KL3002) یک  ترمینال ورودی آنالوگ ۲ کاناله با دقت بالا از سیستم ترمینال باس بکهوف است. این ماژول که برای اتصال مستقیم به تجهیزات میدانی طراحی شده، سیگنال‌های دو قطبی را در محدوده  ۱۰- ولت تا ۱۰+ ولت پردازش می‌کند. ماژول ولتاژهای آنالوگ ورودی را با  وضوح ۱۲ بیت دیجیتال می‌کند و جزئیات لازم برای پایش سرعت موتور، موقعیت شیرها و بازخورد حسگرها را در حلقه‌های پیچیده صنعتی فراهم می‌آورد. برخلاف ورودی‌های استاندارد، KL3002 در یک محفظه دارای  ورودی‌های تفاضلی  است که با حذف تداخل هم‌مد، یکپارچگی بالای سیگنال و مصونیت در برابر نویز را تضمین می‌کند؛ این ویژگی در کابل‌کشی‌های طولانی در محیط کارخانه اهمیت زیادی دارد.

معماری عملکردی و ایزولاسیون

 Beckhoff KL3002  برای ایمنی بالای سیستم و دقت داده‌ها مهندسی شده است. سیگنال‌های آنالوگ ورودی از  باس‌برق داخلی  به‌صورت الکتریکی ایزوله هستند و از تجهیز اتوماسیون سطح بالاتر، مانند کوپلر باس یا رایانه توکار، در برابر اضافه‌ولتاژهای الکتریکی سمت میدان یا حلقه‌های اتصال به زمین محافظت می‌کنند.  نشانگرهای LED  یک عیب‌یابی دیداری لحظه‌ای ارائه می‌دهند و تبادل فعال داده با کوپلر باس را تأیید می‌کنند. طراحی فشرده با «دانه‌بندی ظریف» امکان راه‌اندازی مقرون‌به‌صرفه دو کاناله را فراهم می‌کند؛ کانال‌ها با یک پتانسیل زمین داخلی مشترک سازمان‌دهی شده‌اند تا سیم‌کشی ساده‌تر شود و در عین حال مزایای مدار اندازه‌گیری تفاضلی حفظ گردد.

مشخصات فنی

پرسش‌های متداول فنی

مزیت «ورودی تفاضلی» در KL3002 چیست؟

ورودی تفاضلی اختلاف ولتاژ بین دو نقطه را اندازه‌گیری می‌کند، نه سیگنال را نسبت به یک زمین محلی پرنویز. این ویژگی باعث می‌شود  KL3002  در برابر تداخل الکترومغناطیسی (EMI) که معمولاً ناشی از درایوهای جریان متناوب پرقدرت یا ماشین‌آلات سنگین مجاور است، مقاومت بسیار بیشتری داشته باشد.

وضوح ۱۲ بیت چگونه به دقت اندازه‌گیری تبدیل می‌شود؟

با وضوح ۱۲ بیت در گستره ۲۰ ولت (۱۰- ولت تا ۱۰+ ولت)، ماژول می‌تواند بین ۴٬۰۹۶ سطح مجزا تمایز قائل شود. در نتیجه، گام اندازه‌گیری تقریباً  ۴٫۸۸ میلی‌ولت  است و ردیابی دقیق را برای بیشتر کاربردهای کنترل صنعتی فراهم می‌کند.

آیا می‌توان از KL3002 برای سیگنال‌های تک‌سر استفاده کرد؟

اگرچه این ماژول برای سیگنال‌های تفاضلی بهینه شده است، می‌توان یک حسگر تک‌سر را با اتصال ترمینال ورودی منفی به پتانسیل زمین محلی سیم‌کشی کرد. بااین‌حال، برای دستیابی به بیشترین دقت و حذف نویز، استفاده از اتصال کاملاً تفاضلی توصیه می‌شود.

راهنمای مهندسی میدانی و نصب

• یکپارچگی سیم‌کشی: برای همه سیگنال‌های آنالوگ از کابل زوج به‌هم‌تابیده شیلددار (STP) استفاده کنید. شیلد کابل را به ترمینال زمین تعیین‌شده روی کنتاکت تغذیه بکهوف یا یک باس شیلد جداگانه متصل کنید تا از تأثیر نویز خارجی بر تبدیل ۱۲ بیتی جلوگیری شود.

• پتانسیل اتصال به زمین: اگرچه دو کانال دارای پتانسیل زمین داخلی مشترک هستند، اطمینان حاصل کنید که ولتاژ تفاضلی در ورودی‌ها از محدوده‌های حداکثر ولتاژ هم‌مد مشخص‌شده در مستندات فنی بکهوف بیشتر نشود تا از اشباع یا آسیب سخت‌افزاری جلوگیری شود.

• محل نصب ترمینال: برای به حداقل رساندن خطاهای تبدیل ناشی از تغییرات دما، ترمینال‌های توان با جریان بالا، مانند ترمینال‌های مربوط به موتورهای DC بزرگ، را بدون ایجاد فاصله هوایی استاندارد یا صفحه جداکننده، بلافاصله در مجاورت  KL3002  نصب نکنید.

مزایای مهندسی

 KL3002  به‌دلیل سازگاری «اتصال و استفاده» در اکوسیستم ورودی/خروجی بکهوف متمایز است. ابعاد بسیار فشرده آن، با عرض تنها ۱۲ میلی‌متر، امکان پردازش متراکم سیگنال‌های آنالوگ را در تابلوهای کنترل بسیار کوچک فراهم می‌کند. این ماژول با ارائه  زمان تبدیل ۱٫۵ میلی‌ثانیه‌ای، تضمین می‌کند که تصویر فرایند PLC به‌سرعت به‌روزرسانی شود و از حلقه‌های کنترل پرسرعت و ثبت داده‌های بلادرنگ پشتیبانی می‌کند. KL3002 برای پروژه‌های صنعتی B2B که در آن‌ها دقت، ایزولاسیون و صرفه‌جویی در فضا الزامات غیرقابل‌مذاکره هستند، قطعه‌ای مقاوم و قابل‌اعتماد است.
