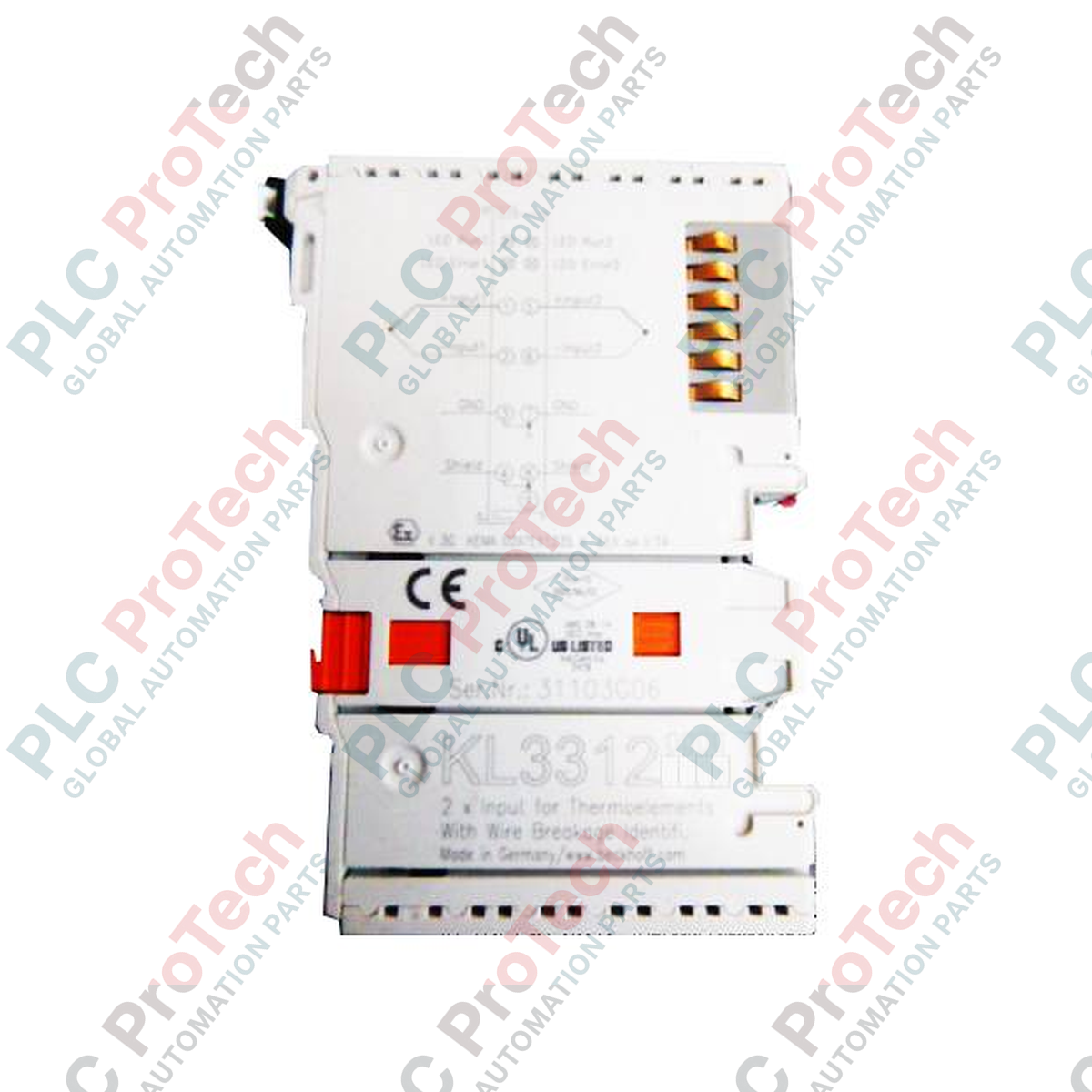

ترمینال ورودی ترموکوپل ۲ کاناله KL3312 بکهوف

مرور کلی محصول

این KL3312 (KL3312) یک ترمینال دقیق است ترمینال ورودی آنالوگ دوسویه استفاده می‌کند و به‌طور ویژه برای اتصال مستقیم ترموکوپل‌ها در سامانهٔ ترمینال باس بکهوف طراحی شده است. از فناوری دوسیمه برای پردازش سیگنال‌های انواع مختلف ترموکوپل، از جمله J، K، L، B، E، N، R، S، T و U. این ماژول دارای ریزپردازندهٔ یکپارچه‌ای است که در سراسر محدودهٔ دما خطی‌سازی را انجام می‌دهد و جبران اتصال سرد داخلی، نیاز به سخت‌افزار جبران‌ساز خارجی را از بین می‌برد. با طراحی «دانه‌بندی دقیق» و قابلیت داخلی تشخیص مدار باز (قطع سیم)، این KL3312 جزء ضروری برای پایش دما در کوره‌های صنعتی، قالب‌گیری تزریقی پلاستیک و کارخانه‌های فرایندهای حرارتی است.

عیب‌یابی پیشرفته و انعطاف‌پذیری

 Beckhoff KL3312 برای ایمنی عملیاتی بالا طراحی شده است. هر کانال به یک LED خطا مجهز است که فوراً قطع‌شدن سیم یا مدار باز را اعلام می‌کند و به تیم‌های تعمیرونگهداری امکان می‌دهد خرابی حسگرها را بدون عیب‌یابی پیچیدهٔ نرم‌افزاری شناسایی کنند. علاوه بر اندازه‌گیری دما، ماژول را می‌توان برای اندازه‌گیری mV با ولتاژ پایین (±۳۰ میلی‌ولت یا ±۱۲۰ میلی‌ولت) پیکربندی کرد و آن را به ابزاری انعطاف‌پذیر برای انواع حسگرهای مبتنی بر پل تبدیل نمود. محدودهٔ دما و نوع حسگر را می‌توان آزادانه از طریق کوپلر باس یا نرم‌افزار کنترلر انتخاب کرد؛ بنابراین ترمینال بدون تعویض سخت‌افزار با نیازهای متغیر فرایند سازگار می‌شود.

مشخصات فنی

پرسش‌های متداول فنی

«تشخیص مدار باز» چگونه قابلیت اطمینان سیستم را بهبود می‌دهد؟

ترموکوپل‌ها مستعد فرسودگی مکانیکی و شکستگی ناشی از ارتعاش هستند. این KL3312 پیوستگی مدار را به‌طور مداوم پایش می‌کند؛ اگر سیم قطع شود، LED خطا روشن می‌شود و یک بیت وضعیت به PLC ارسال می‌گردد. این امر مانع می‌شود سیستم کنترل، حسگر خراب را به‌عنوان «دمای پایین» تفسیر کرده و توان گرم‌کن را به‌اشتباه افزایش دهد.

آیا می‌توانم از KL3312 برای سیگنال‌های ولتاژی غیرترموکوپلی استفاده کنم؟

بله. ترمینال را می‌توان برای  حالت اندازه‌گیری mV پیکربندی کرد. این قابلیت به‌ویژه برای خروجی‌های سیگنال کوچک تجهیزات آزمایشگاهی تخصصی یا حسگرهایی که در محدودهٔ ±120 mV خروجی می‌دهند مفید است و در تصویر فرایند، قالب دادهٔ ۱۶ بیتی با وضوح بالا ارائه می‌کند.

چه نوع کابل‌کشی برای KL3312 لازم است؟

برای حفظ دقت، باید تا محل اتصال ترمینال از  کابل‌های جبرانساز یا  سیم‌های رابط ترموکوپل ساخته‌شده از همان مواد ترموکوپل استفاده کنید. استفاده از سیم مسی استاندارد در نقاط اتصال، ترموکوپل‌های «انگلی» ناخواسته ایجاد می‌کند و به خطاهای قابل‌توجه در اندازه‌گیری دما می‌انجامد.

راهنمای مهندسی میدانی و نصب

• زمین‌کردن ترموکوپل‌های زمین‌شده: در صورت استفاده از ترموکوپل‌های زمین‌شده، اطمینان حاصل کنید که شیلد به زمین عملکردی متصل است. برای ورودی‌های تفاضلی، ولتاژ حالت مشترک نسبت به زمین نباید از ±2 V بیشتر باشد تا دقت ۱۲ بیتی حفظ شود.

• دقت اتصال سرد: برای دستیابی به دقیق‌ترین جبران‌سازی داخلی اتصال سرد، از قرار دادن  KL3312 در کنار ماژول‌های تولیدکنندهٔ حرارت زیاد، مانند ترمینال‌های منبع تغذیه یا راه‌اندازهای موتور، خودداری کنید. ثبات دمای محیط در بلوک ترمینال برای دقت حسگر NTC داخلی حیاتی است.

• شیلدینگ: همیشه از ترمینال‌های شیلد ارائه‌شده روی KL3312 استفاده کنید. شیلدینگ مناسب برای محافظت از سیگنال‌های ترموکوپل با سطح میکروولت پایین در برابر نویز الکترومغناطیسی ناشی از VFDهای مجاور یا تجهیزات کلیدزنی سنگین ضروری است.

مزایای مهندسی

 KL3312 به‌دلیل هوشمندی یکپارچه‌اش متمایز است. با اجرای الگوریتم‌های پیچیده  خطی‌سازی و جبران‌سازی  روی ریزپردازنده، چرخه‌های پردازندهٔ PLC اصلی را برای سایر وظایف کنترلی آزاد می‌کند. محفظهٔ فشردهٔ ۱۲ میلی‌متری آن امکان پایش دما با تراکم بالا را در تابلوهای کم‌جا فراهم می‌کند. چه برای پایش استاندارد نوع K پیکربندی شود و چه برای کاربردهای دمای بالای نوع S،  KL3312 رابطی مقاوم و صنعتی ارائه می‌دهد که پایداری بلندمدت و کنترل دقیق حرارتی را تضمین می‌کند.
