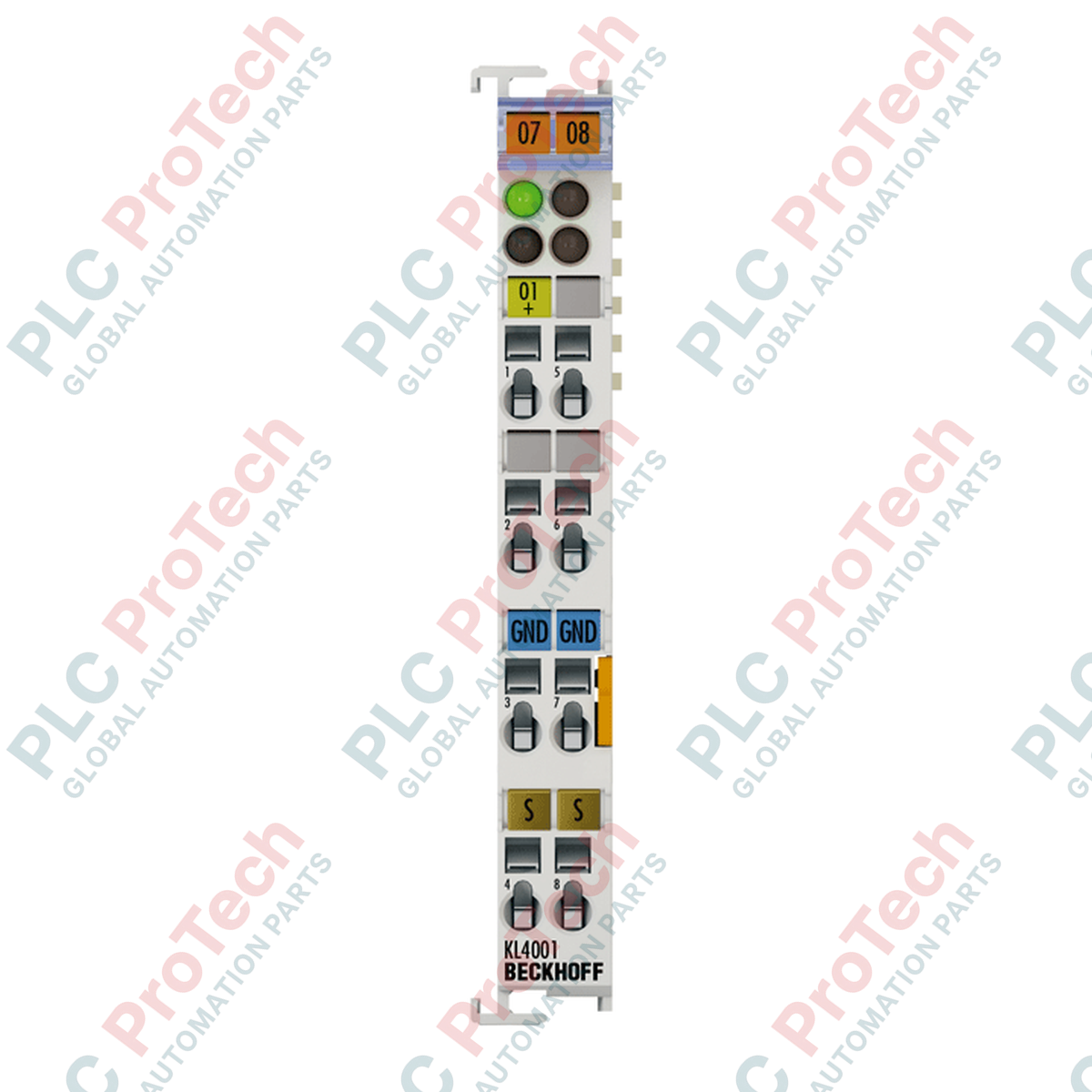

ترمینال باس خروجی آنالوگ ۱ کاناله 0-10V مدل KL4001 BECKHOFF

معرفی محصول

 KL4001 (KL 4001) یک ترمینال خروجی آنالوگ دقیق و تک‌کاناله است که برای انتقال سیگنال‌های ولتاژ آنالوگ در محدوده ۰ تا ۱۰ ولت طراحی شده است. این ترمینال باس با بهره‌گیری از تفکیک‌پذیری ۱۲بیتی و معماری خروجی تفاضلی، برای کنترل بسیار دقیق عملگرها، مبدل‌های فرکانس و شیرهای تناسبی ساخته شده است. در بخش‌های صنعتی demanding مانند تنظیم HVAC، فرآوری مواد شیمیایی و ساخت ماشین‌آلات تخصصی،  KL4001 به‌عنوان یک حلقه کنترلی حیاتی عمل می‌کند. خروجی بدون پتانسیل آن و ایزولاسیون الکتریکی ۵۰۰ولتی بین K-bus و ولتاژ سیگنال، مصونیت عالی در برابر نویز و پایداری سیگنال را تضمین می‌کند؛ در نتیجه، کنترلر مرکزی را از تداخل الکتریکی سطح میدان محافظت کرده و از ایجاد حلقه‌های زمین در شبکه‌های پیچیده اتوماسیون جلوگیری می‌کند.

پیکربندی فنی

معماری  KL4001 برای قابلیت اطمینان و دقت بهینه شده است. این ترمینال مقادیر دیجیتال ۱۶بیتی را از کنترلر به ولتاژ آنالوگ تبدیل می‌کند و با خطای خروجی کمتر از ±۰٫۱٪، انتقال دقیق مقدار تنظیمی را تضمین می‌کند. این ترمینال زمان تبدیلی تقریباً ۱٫۵ میلی‌ثانیه دارد و برای راه‌اندازی بارهای بیشتر از ۵ کیلو‌اهم، همراه با حفاظت در برابر اتصال کوتاه، طراحی شده است. این ترمینال باس استاندارد توان خود را مستقیماً از K-bus دریافت می‌کند (معمولاً ۷۵ میلی‌آمپر) و به کنتاکت‌های تغذیه خارجی نیاز ندارد. طراحی «تفاضلی» آن امکان اندازه‌گیری سیگنال نسبت به نقطه مرجع اختصاصی خود را، به‌جای زمین مشترک، فراهم می‌کند؛ قابلیتی که برای حفظ دقت در مسیرهای کابلی طولانی‌تر یا محیط‌هایی با پتانسیل‌های زمین متغیر اهمیت دارد.

مشخصات فنی

پرسش‌های متداول فنی

آیا KL4001 برای عملکرد پایه به پیکربندی نرم‌افزاری نیاز دارد؟

خیر،  KL4001 برای یکپارچه‌سازی فوری طراحی شده است. این ماژول از 1 x 16-bit داده در تصویر فرایند، با یک بایت کنترل/وضعیت 8 بیتی اختیاری، استفاده می‌کند و به تنظیمات دستی آدرس یا پیکربندی نیاز ندارد؛ بنابراین تجربه‌ای یکپارچه از نوع «وصل کن و استفاده کن» در محیط TwinCAT فراهم می‌کند.

مزیت خروجی ایزوله از پتانسیل چیست؟

خروجی ایزوله از پتانسیل، تضمین می‌کند که ولتاژ سیگنال از منطق داخلی و سایر ترمینال‌ها به‌صورت الکتریکی ایزوله باشد. این امر از تداخل سایر ماژول‌ها در سگمنت ترمینال جلوگیری می‌کند و خطر ایجاد حلقه‌های زمین را که می‌توانند سیگنال 0-10 V را دچار اعوجاج کنند یا به عملگرهای آنالوگ حساس آسیب بزنند، از بین می‌برد.

KL4001 چگونه با اتصال کوتاه در خط خروجی مقابله می‌کند؟

این ماژول در برابر اتصال کوتاه مقاوم است. اگر در خط سیگنال اتصال کوتاه رخ دهد، ترمینال جریان را محدود می‌کند تا از آسیب به سخت‌افزار داخلی جلوگیری شود. پس از رفع خطا، ترمینال بدون نیاز به بازنشانی سخت‌افزاری، عملکرد عادی خروجی آنالوگ را از سر می‌گیرد.

راهنمای مهندسی و نصب

سیم‌کشی و اتصال زمین سیگنال:

برای دستیابی به حداکثر دقت با خطای کمتر از ±0.1%، برای خروجی 0-10 V از کابل زوج به‌هم‌تابیده شیلددار استفاده کنید. شیلد باید فقط از یک طرف، معمولاً در محل ورود به تابلو کنترل، به زمین متصل شود تا از ایجاد جریان‌های گردشی جلوگیری شود. اطمینان حاصل کنید طول لخت‌کردن سیم 8–9 میلی‌متر باشد تا اتصال گازبند در ترمینال‌های فنری تضمین شود. برای خروجی تفاضلی  KL4001، سیگنال (+) و سیگنال (-) باید مستقیماً به ورودی با امپدانس بالا (> 5 kΩ) دستگاه گیرنده متصل شوند.

انطباق با الزامات نواحی خطرناک:

 KL4001 برای استفاده در نواحی خطرناک Zone 2، مطابق استاندارد ATEX (Ex nA IIC T4 Gc) درجه‌بندی شده است. هنگام نصب در این محیط‌ها، ترمینال باید در محفظه‌ای با درجه حفاظت IP54 نصب شود و ریل DIN با عرض 35 میلی‌متر باید به زمین حفاظتی عملکردیِ تمیز متصل شود. برای جلوگیری از ایجاد منابع احتمالی اشتعال، تا زمانی که تغذیه K-bus فعال است، ترمینال را جدا نکنید و هیچ سیمی را قطع نکنید.

مدیریت حرارتی و نصب:

این ترمینال برای کار در دمای 25- تا 60+ درجه سانتی‌گراد درجه‌بندی شده است. برای اطمینان از پایداری بلندمدت مدارهای تبدیل آنالوگ، برای جریان هوا حداقل فاصله عمودی 30 میلی‌متر در بالا و پایین ماژول حفظ کنید. هنگام نصب در کنار یکدیگر، شیار دوتایی و اتصال کلیددار، پایداری مکانیکی لازم را فراهم می‌کنند. اگر ماژول در انتهای یک سگمنت استفاده می‌شود، اطمینان حاصل کنید که یک ترمینال انتهایی باس KL9010 برای پایان‌دهی صحیح K-bus نصب شده باشد.
