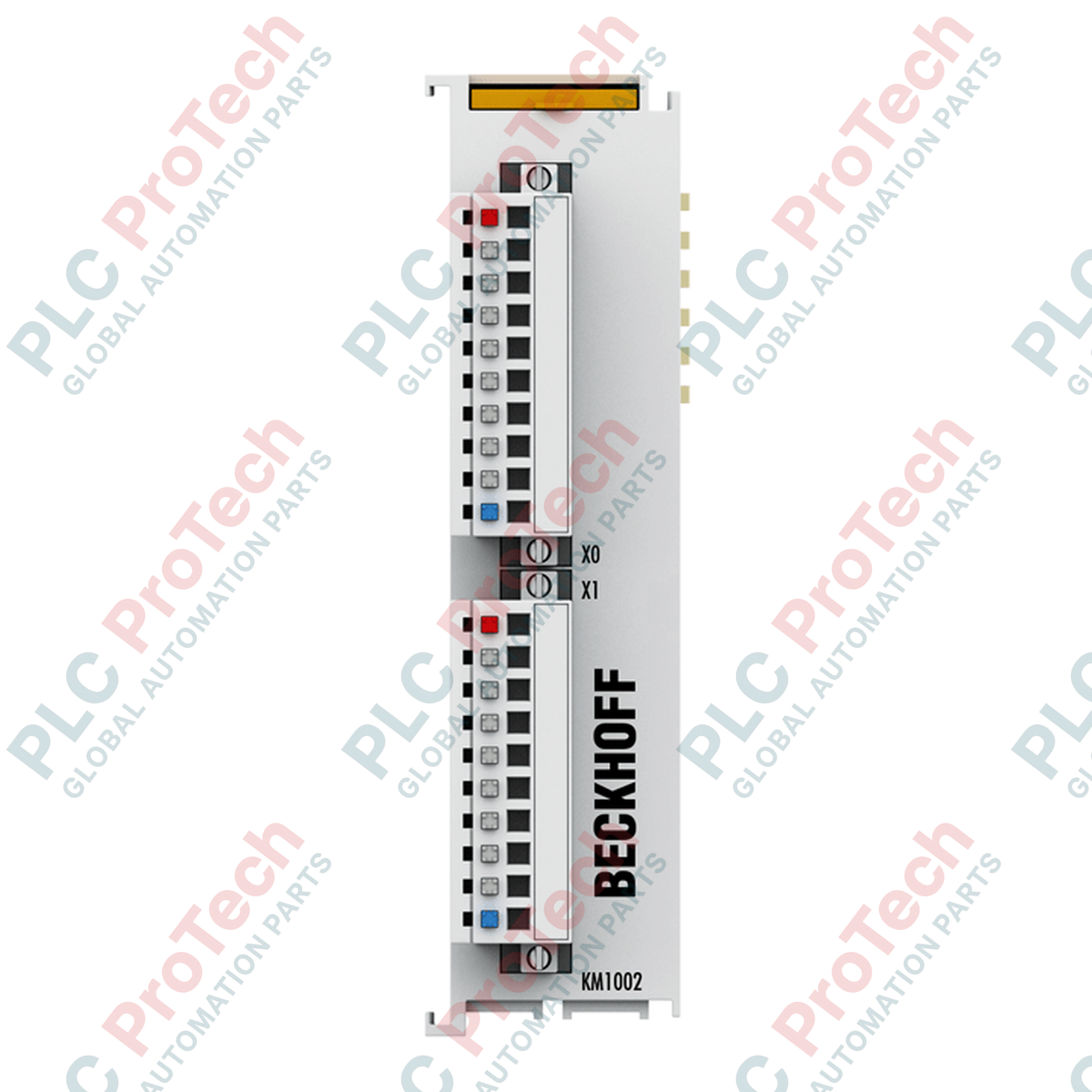

KM1002-0002 بکهوف ماژول ترمینال باس با ورودی دیجیتال ۱۶ کاناله

نمای کلی محصول

 KM1002-0002 (KM10020002) یک ماژول ترمینال باس با تراکم بالا است که برای بهینه‌سازی فضای اشغال‌شده در سیستم ورودی/خروجی Beckhoff طراحی شده است. این ماژول با تجمیع ۱۶ ورودی دیجیتال در محفظه‌ای فشرده با عرض ۲۶٫۵ میلی‌متر، ضمن حفظ پردازش سیگنال با عملکرد بالا، امکان کاهش چشمگیر اندازه تابلو کنترل را فراهم می‌کند.  KM1002-0002 به‌طور خاص از فناوری اتصال ۱ سیمه با LEDهای وضعیت یکپارچه بهره می‌برد و عیب‌یابی بصری فوری هر یک از ۱۶ کانال را فراهم می‌کند. این ماژول که برای اطمینان‌پذیری در بخش‌های اتوماسیون صنعتی مانند مدیریت ساختمان، لجستیک و ساخت عمومی ماشین‌آلات مهندسی شده است، انتقال بی‌وقفه سیگنال‌های کنترلی ۲۴ ولت DC را به K-bus بالادست، با جداسازی الکتریکی ۵۰۰ ولت، تضمین می‌کند.

شرح پسوند

سری KM1002 از منطق استاندارد پسوندها برای تعریف رابط سیم‌کشی و قابلیت‌های عیب‌یابی ماژول استفاده می‌کند:

• -0000: ماژول ورودی دیجیتال استاندارد ۱۶ کاناله که بدون کانکتورهای سیم‌کشی قابل اتصال عرضه می‌شود.

• -0001: نسخه مجهز به کانکتورهای قابل اتصال ۱ سیمه برای پایانه‌سازی پایه سیگنال.

• -0002: نسخه مجهز به کانکتورهای قابل اتصال ۱ سیمه و  LEDهای عیب‌یابی یکپارچه برای پایش وضعیت اختصاصی هر کانال.

• -0004: نسخه پُرتراکم مجهز به کانکتورهای ۳ سیمه و LED است که امکان توزیع مستقیم برق حسگر (VCC/GND/سیگنال) را در ترمینال فراهم می‌کند.

مشخصات فنی

سؤالات متداول فنی

آیا KM1002-0002 مستقیماً از اتصال حسگرهای ۳ سیمه پشتیبانی می‌کند؟

 KM1002-0002 برای فناوری اتصال تک‌سیمه طراحی شده است؛ یعنی سیم سیگنال حسگر را دریافت می‌کند. برای حسگرهایی که به تغذیه 24 VDC و 0V مستقیماً از ماژول نیاز دارند، نسخه KM1002-0004 (سه‌سیمه) گزینه مناسب است. در مدل -0002، توزیع برق مشترک باید از طریق ترمینال‌های توزیع پتانسیل جداگانه انجام شود.

آیا می‌توان از این ماژول در سامانه‌هایی با تنش مکانیکی زیاد استفاده کرد؟

بله. این ماژول با استانداردهای EN 60068-2-6 و EN 60068-2-27 برای مقاومت در برابر لرزش و شوک مطابقت دارد. سطح سیم‌کشی قابل‌جداشدن با مکانیزم قفل محکم می‌شود و خود ماژول نیز با استفاده از یک اتصال کلیدی و دو شیار مقاوم روی ریل DIN ۳۵ میلی‌متری نصب می‌شود؛ در نتیجه، در کنار سایر ترمینال‌ها ثبات خود را حفظ می‌کند.

وظیفه فیلتر ورودی ۳٫۰ میلی‌ثانیه‌ای چیست؟

فیلتر ۳٫۰ میلی‌ثانیه‌ای یک سازوکار سخت‌افزاری یکپارچه برای حذف پرش کنتاکت است. این فیلتر از ثبت سیگنال‌های «کاذب» ناشی از پرش مکانیکی کنتاکت یا نویز الکترومغناطیسی گذرا در خطوط سیگنال توسط PLC جلوگیری می‌کند و تضمین می‌کند که واحد اتوماسیون فقط تغییرات معتبر وضعیت را پردازش کند.

راهنمای مهندسی و نصب

• کارایی سیم‌کشی: سیستم کانکتورهای قابل‌جداشدن امکان می‌دهد دسته‌سیم از پیش مونتاژ یا به‌صورت یک واحد تعویض شود. هنگام وارد کردن سیم‌ها (۰٫۰۸ تا ۱٫۵ میلی‌متر مربع)، برای تضمین اتصال ایمن و گازتایت در ترمینال فنری، اطمینان حاصل کنید که طول لخت‌کردن سیم دقیقاً ۸ میلی‌متر باشد.

• عیب‌یابی وضعیت: برای ساده‌تر شدن راه‌اندازی، از LEDهای یکپارچه استفاده کنید. روشن بودن LED نشان‌دهنده سیگنال «۱» (High) در ورودی است. اگر حسگر فعال شود اما LED همچنان خاموش بماند، ولتاژ سمت فیلد یا اتصال زمین مشترک (0V) را بررسی کنید؛ زیرا KM1002-0002 به یک پتانسیل مرجع مشترک با حسگرهای فیلد نیاز دارد.

• ایزولاسیون بالقوه: توجه داشته باشید که این ماژول بین گذرگاه K (سمت منطقی) و پتانسیل فیلد، ایزولاسیون ۵۰۰ ولتی فراهم می‌کند. بااین‌حال، در کناره محفظه هیچ کنتاکت تغذیه‌ای وجود ندارد. برای اطمینان از تأمین صحیح انرژی ورودی‌ها، تغذیه فیلد ورودی‌ها باید از طریق کانکتورهای جلویی تأمین شود.
