ماژول ورودی آنالوگ اومرون C200H-AD003 از سری C200H

توضیحات

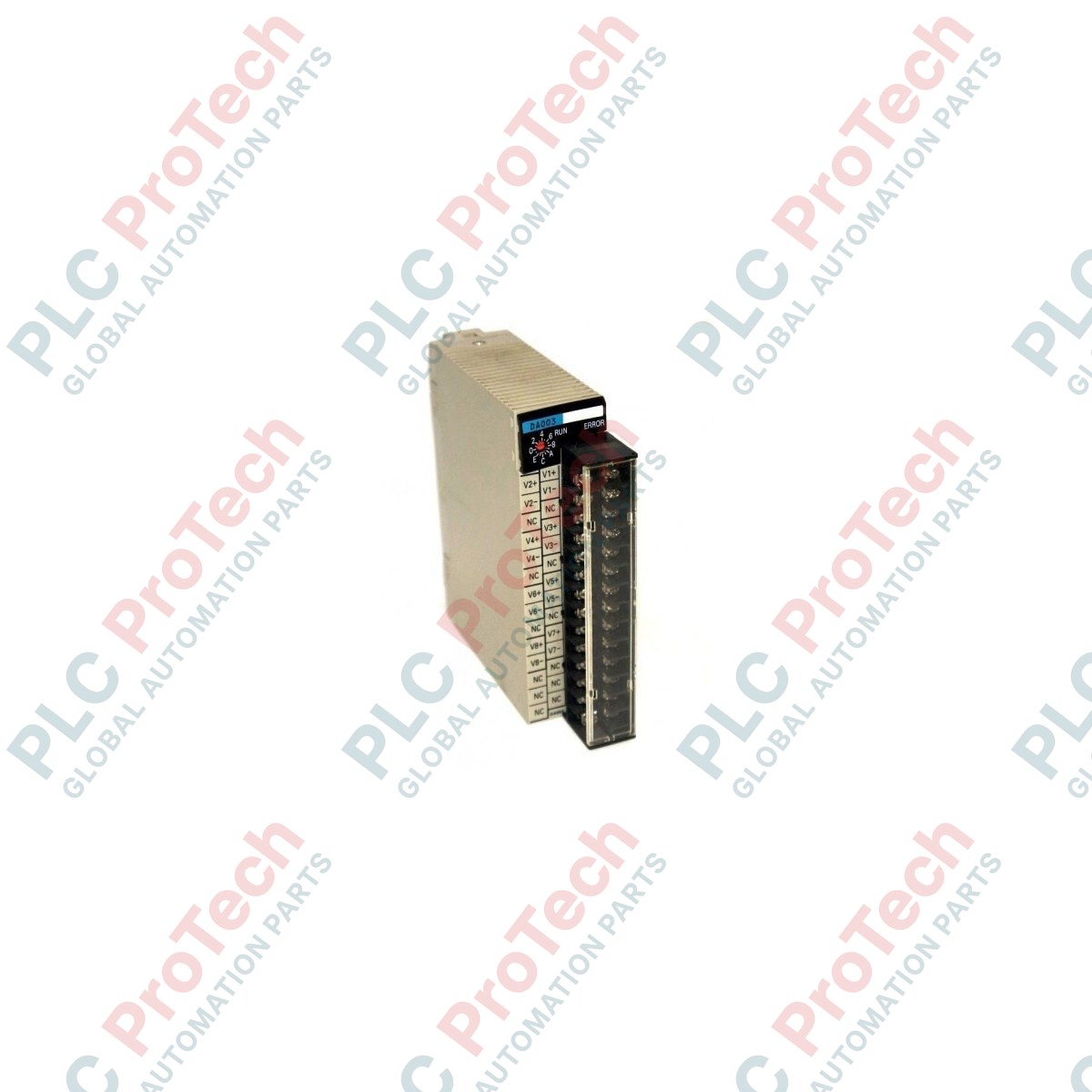

ماژول Omron C200H-AD003 که برای دریافت داده با تراکم بالا بهینه شده است، به‌عنوان یک رابط ورودی آنالوگ چندکاناله اختصاصی در معماری‌های کنترلی قدیمی SYSMAC C200H، C200HS و C200HX/HG/HE عمل می‌کند. این ماژول سیگنال‌های آنالوگ پیوسته را از ترانسمیترها، حسگرها و تجهیزات اندازه‌گیری میدانی به مقادیر دیجیتال دقیق تبدیل می‌کند تا مستقیماً توسط واحد مرکزی PLC پردازش شوند. این ماژول صنعتی که برای عملکرد پایدار در محیط‌های الکتریکی دشوار طراحی شده است، به ایزولاسیون فوتوترانزیستوری یکپارچه بین پایانه‌های فیلد و مدارهای منطقی داخلی مجهز است تا از بک‌پلین در برابر جهش‌های ولتاژ و نویز الکتریکی حالت مشترک محافظت کند.

ویژگی‌ها

• تراکم چندکاناله: هشت کانال ورودی آنالوگ مستقل و تک‌سَر در عرض یک اسلات ماژول جای گرفته‌اند.
• محدوده‌های ورودی انعطاف‌پذیر: پشتیبانی مستقیم از محدوده‌های استاندارد سیگنال صنعتی، شامل ۱ تا ۵ ولت DC، ۰ تا ۱۰ ولت DC، ۱۰- تا ۱۰+ ولت DC و حلقه‌های جریان ۴ تا ۲۰ میلی‌آمپر.
• تبدیل با وضوح بالا: تبدیل آنالوگ به دیجیتال ۱۲ بیتی، وضوح دقیق ۱/۴۰۰۰ محدوده کامل را برای بازتولید بسیار دقیق متغیرهای فرایندی فراهم می‌کند.
• حفاظت در سطح سیستم: ایزولاسیون فوتوکوپلری، جداسازی گالوانیکی تا ۵۰۰ ولت AC را بین پایانه‌های سیم‌کشی فیلد و گذرگاه داخلی PLC تضمین می‌کند.
• نصب مستقیم روی رک: مستقیماً روی هر بک‌پلین استاندارد CPU، توسعه یا I/O راه دور C200H نصب می‌شود و به آداپتورهای تبدیل خارجی نیاز ندارد.

کاربردها

• پایش صنایع فرایندی: پایش بلادرنگ حسگرهای دما، فشار و سطح در تأسیسات فرایند شیمیایی و تصفیه آب.
• اتوماسیون کارخانه: اتصال به حسگرهای جابه‌جایی لیزری، انکودرها و ضخامت‌سنج‌ها در خطوط مونتاژ تولید.
• کنترل سیستم‌های تهویه مطبوع: پردازش بازخورد حسگرهای محیطی، ترانسمیترهای رطوبت نسبی و مبدل‌های جریان هوا در سامانه‌های کنترل ساختمان‌های تجاری.
• نوسازی ماشین‌آلات قدیمی: یکپارچه‌سازی آسان با سیستم‌های موجود Omron SYSMAC برای پایش سیگنال‌های حیاتی عملکرد.

جدول مشخصات فنی

بینش‌های تجربی مهندسی

مدل‌های جایگزین و سازگاری

C200H در سراسر نصب‌های استاندارد شاسی C200H سازگاری رو به عقب دارد. هنگام مهاجرت پلتفرم‌های قدیمی به سری‌های جدید CS/CJ، توجه داشته باشید که انتقال مستقیم فیزیکی اسلات پشتیبانی نمی‌شود. باید از بک‌پلین سری CS1W-BC همراه با مبدل‌های باس تخصصی استفاده کنید، یا رجیسترهای پیکربندی آنالوگ را در CX-Programmer بازنویسی کنید تا واحدهای ورودی آنالوگ بومی سری CS1W-AD هدف قرار گیرند.

مشکلات کاربردی و نکات مهندسی

این ماژول از طراحی تک‌سر با زمین‌های آنالوگ داخلی مشترک (AG) استفاده می‌کند. اگر ترانسمیترهای سمت فیلد در پتانسیل‌های زمین متفاوت کار کنند، ماژول به‌شدت در برابر حلقه‌های زمین آسیب‌پذیر است. برای جلوگیری از رانش اندازه‌گیری یا خطاهای آفست مطلق، برای ترانسمیترهای فعال که مرجع صفر ولت مشترکی با منبع تغذیه سیستم PLC ندارند، از ایزولاتورهای خارجی حلقه استفاده کنید.

نکات راه‌اندازی و سیم‌کشی

همیشه کابل‌های ورودی آنالوگ را با استفاده از کابل‌های ابزار دقیق زوج‌تابیده و شیلددار مسیریابی کنید. شیلد را فقط در ترمینال زمین سمت PLC (GR) زمین کنید؛ برای جلوگیری از جریان‌های الکترومغناطیسی القایی، هر دو سر شیلد را زمین نکنید. همه مسیرهای آنالوگ را حداقل با فاصله 200 mm از سیم‌های موتور AC با جریان بالا جدا نگه دارید.

راهنمای نصب

1. 1 ایزوله‌کردن برق اصلی PLC: منبع تغذیه اصلی AC یا DC تأمین‌کننده برق مجموعه شاسی رک را خاموش و قفل‌وبرچسب‌گذاری کنید. مطمئن شوید نشانگر LED برق PLC کاملاً خاموش است.
2. 2 پیکربندی آدرس: سوئیچ‌های چرخشی سخت‌افزاری واقع در قاب جلویی ماژول را تنظیم کنید تا شماره یونیت تعیین‌شده مطابق نقشه تخصیص حافظه نرم‌افزار اختصاص یابد.
3. 3 نصب فیزیکی: قلاب‌های ماژول را با شیار بالایی اسلات بک‌پلین C200H هم‌راستا کنید، یونیت را به سمت پایین متمایل کنید و محکم فشار دهید تا کانکتور پایینی کاملاً در گیرنده بک‌پلین قرار گیرد.
4. 4 بستن پیچ‌های یونیت: پیچ‌های نصب بالایی و قفل‌کننده پایینی را محکم کنید تا نصب مقاوم در برابر لرزش در محفظه‌های صنعتی تضمین شود.
5. 5 اتصال ترمینال: کابل‌های فیلد شیلددار خود را مستقیماً به مجموعه ترمینال ۲۰ نقطه‌ای جداشدنی متصل کنید. پیچ‌های اتصال ترمینال را با گشتاور توصیه‌شده 0.5 N-m سفت کنید.
