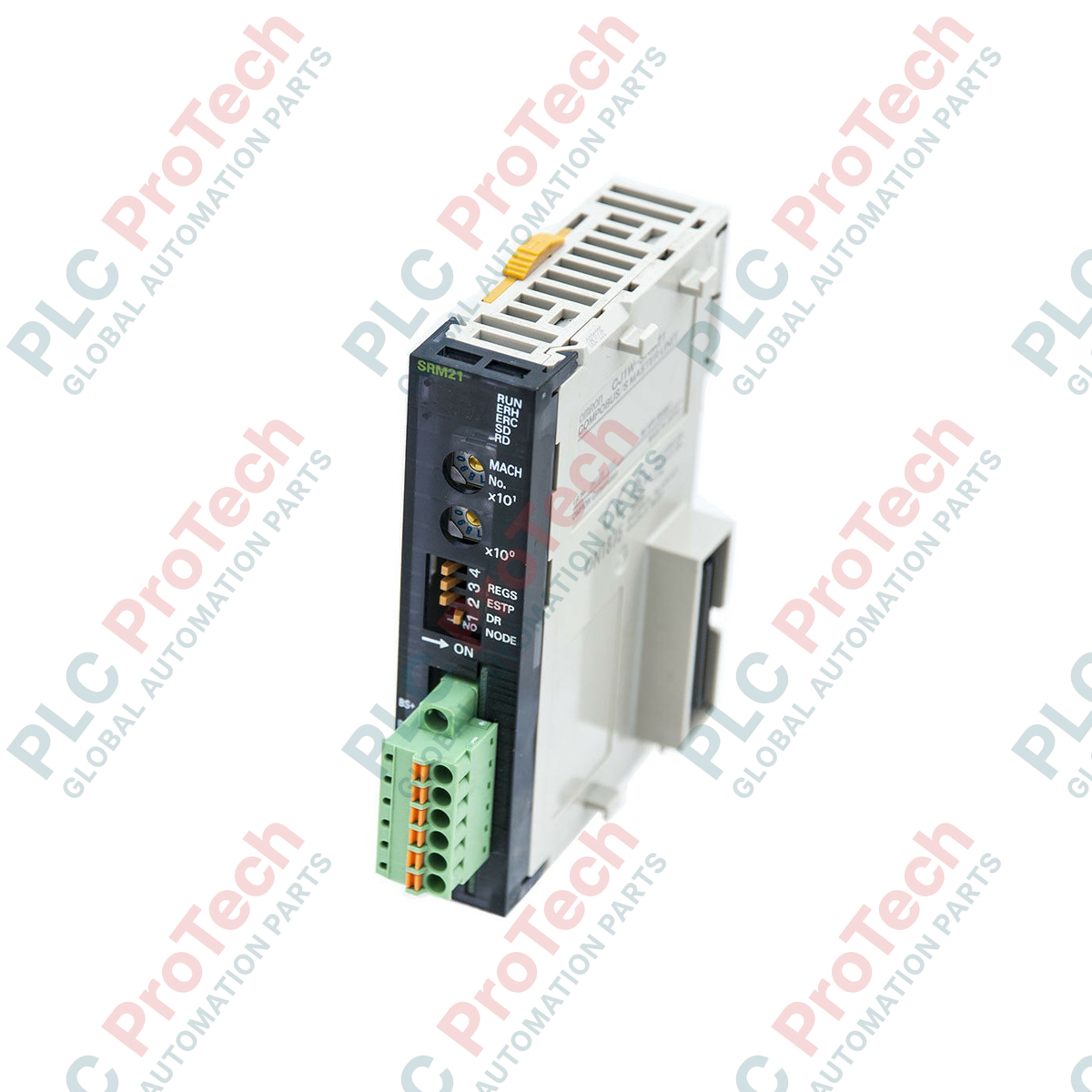

امرن CJ1W-SRM21 که برای ارتباطات زیرگذر با سرعت بالا در سامانههای خودکار طراحی شده است، یکپارچهسازی بیوقفه ورودی/خروجی را بهعنوان واحد مستر اختصاصی CompoBus/S برای کنترلکنندههای منطقی قابلبرنامهریزی سری CJ فراهم میکند. این ماژول بهعنوان یک هاب کارآمد برای ترمینالهای ورودی/خروجی راه دور عمل میکند و به معماریهای CPU سری CJ1 امکان میدهد با حداکثر 32 ترمینال اسلیو راه دور ارتباط برقرار کنند. این ماژول با انتقال سیمکشی ورودی/خروجی محلی به یک شبکه گذرگاه محلی پرسرعت، مسیرهای فیزیکی سیمکشی را بهطور چشمگیری کاهش میدهد و در عین حال زمان پاسخدهی ورودی/خروجی بسیار کمی را حفظ میکند. مهندسان سیستم میتوانند بسته به پیچیدگی شبکه و الزامات زمان چرخه، تخصیص حافظه را بهصورت پویا بین 256 یا 128 نقطه ورودی/خروجی گسسته تنظیم کنند.
| پارامتر | مقدار |
|---|---|
| تولیدکننده | اتوماسیون صنعتی امرن |
| شماره مدل | CJ1W-SRM21 |
| طبقهبندی واحد | واحد ورودی/خروجی ویژه سری CJ |
| پروتکل ارتباطی | CompoBus/S |
| حداکثر گرههای قابل اتصال | 32 ترمینال اسلیو راه دور |
| کلمات CIO تخصیصیافته | 20 کلمه (برای 256 ورودی/خروجی) یا 10 کلمه (برای 128 ورودی/خروجی) |
| مصرف جریان | 0.15 آمپر در 5 ولت DC |
| فاصله انتقال | 100 متر (سرعت بالا)، 500 متر (فاصله طولانی) |
| وزن حمل (محاسبهشده) | 0.25 kg |
| ابعاد بستهبندی (محاسبهشده) | 15.0 x 10.0 x 4.0 cm |
| پین ترمینال | تخصیص عملکرد / سیگنال |
|---|---|
| BD H | خط ارتباطی CompoBus/S (زیاد) |
| BD L | خط ارتباطی CompoBus/S (کم) |
| NC | بدون اتصال |
CJ1W-SRM21 بهعنوان جایگزین مستقیم سیستمهای قدیمیتر CompoBus عمل میکند و مستقیماً روی بکپلینهای سری CJ یکپارچه میشود. توجه داشته باشید که اگر از معماریهای سری CS با استفاده از CS1W-SRM21 مهاجرت میکنید، نگاشت حافظه و تخصیصهای CIO از نظر مفهومی یکسان هستند، اما فرم فیزیکی ماژول منحصراً مربوط به سری CJ است. هنگام چیدمان کارت CJ1W در تابلوهای کنترل با تراکم بالا، حتماً محدودیتهای عمق فیزیکی بکپلین را بررسی کنید.
یکی از پیکربندیهای نادرست رایج در محل نصب، ترکیب سرعتهای مختلف تجهیزات Slave در CompoBus/S است. همه Slaveهای متصل به یک شبکه ترانک باید روی همان حالت انتقال CJ1W-SRM21 تنظیم شوند؛ یعنی همه روی حالت سرعتبالا یا همه روی حالت بُردبلند باشند. در صورت عدم تطابق، واحد Master پرچمهای مشارکت مداوم ایجاد میکند یا اصلاً نمیتواند ارتباط را با گرههای دارای تنظیم نادرست برقرار کند.
پس از تغییر کلیدهای چرخشی شماره واحد در پنل جلویی یا کلیدهای DIP داخلی، همیشه شاسی PLC را خاموش و روشن کنید. CPU سری CJ پارامترهای سختافزاری و پیکربندیهای آدرس فیزیکی CJ1W-SRM21 را فقط در توالی راهاندازی اولیه ثبت میکند. همچنین، مطمئن شوید مقاومتهای پایانهای استاندارد ۱۰۰ اهم در هر دو انتهای فیزیکی ترانک ارتباطی نصب شدهاند تا بازتاب سیگنال و نویز خط حذف شود.
هشدار بسیار مهم
تا زمانی که بکپلین PLC برقدار است، ماژول CJ1W-SRM21 را نصب یا خارج نکنید. ایزوله نکردن کامل برق پیش از کار با ماژولها میتواند باعث آسیب فاجعهبار به رابط گذرگاه CPU سری CJ، خراب شدن حافظه کاربر CPU یا بروز خطاهای سختافزاری متناوب در ماژولهای مجاور شود.
منبع تغذیه اصلی تأمینکننده برق بکپلین سری CJ و شبکههای گذرگاه میدانی کمکی را ایزوله کنید.
کلید چرخشی پنل جلویی را برای تعیین شماره واحد موردنظر (۰ تا ۹۵) تنظیم کنید و پیکربندی ورودی/خروجی متناظر را از طریق کلیدهای DIP واحد انتخاب کنید.
راهنماهای بالایی و پایینی ماژول را با شیارهای رک CJ همراستا کنید و ماژول را محکم فشار دهید تا اهرمهای قفل در جای خود کلیک کنند.
خطوط ترمینال BD H و BD L را با استفاده از کابل زوجبههمتابیده اختصاصی CompoBus سیمکشی کنید و برای جلوگیری از شل بودن اتصالات فیزیکی، سفتکنندههای ترمینال را دوباره بررسی کنید.
