PLC میکرو فوق‌العاده جمع‌وجور CPM1A-10CDT-D-V1 (NPN Sinking) | Omron

مروری بر محصول

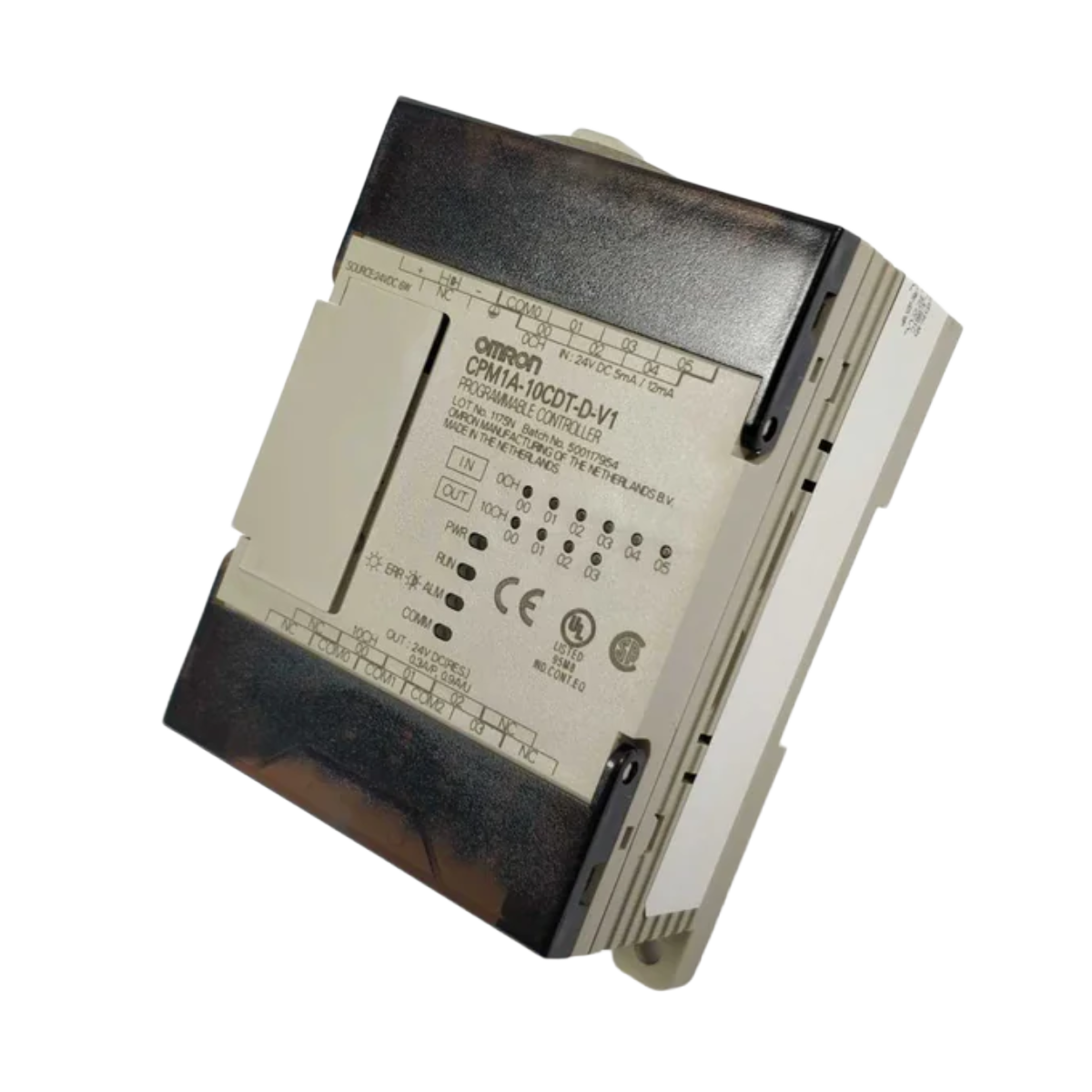

Omron CPM1A-10CDT-D-V1 جمع‌وجورترین کنترلر سطح ابتدایی در سری CPM1A است که برای اتوماسیون ساده «نقطه استفاده» طراحی شده و نیاز به ورودی/خروجی حداقلی دارد. با ۶ ورودی دیجیتال و ۴ خروجی ترانزیستوری، راه‌حلی مقرون‌به‌صرفه برای کاربردهای کوچک مانند حسگرهای درب اتوماتیک، پمپ‌های کوچک و مکانیزم‌های ساده اندیس‌گذاری ارائه می‌دهد. با وجود ابعاد کوچک (عرض تنها ۶۶ میلی‌متر)، CPM1A-10CDT-D-V1 سرعت پردازش بالای مدل‌های بزرگ‌تر خود (۰.۷۲ میکروثانیه) را حفظ کرده و عملکرد قابل اطمینانی برای وظایف حساس به زمان فراهم می‌کند. این مدل به‌طور خاص برای محیط‌های ۲۴ ولت DC ساخته شده و از خروجی‌های ترانزیستوری NPN (نوع Sink) استفاده می‌کند که برای سوئیچینگ با سرعت بالا بدون سایش مکانیکی مرتبط با ماژول‌های رله‌ای ایده‌آل است.

پیکربندی فنی

معماری CPM1A-10CDT-D-V1 برای کارایی بهینه طراحی شده است. این کنترلر دارای ظرفیت برنامه ۲ کیلوکلمه و حافظه داده ۱ کیلوکلمه است که فضای منطقی کافی برای اکثر وظایف کنترل ماشین‌های مستقل فراهم می‌کند.

به عنوان یک ماژول «Sinking» (NPN)، خروجی‌ها به عنوان کلیدهایی به ریل منفی (۰ ولت) عمل می‌کنند که استاندارد رایجی در بسیاری از محیط‌های صنعتی با تعداد زیاد حسگر است. اگرچه این مدل خاص از ماژول‌های توسعه پشتیبانی نمی‌کند، اما دارای توابع داخلی ارزشمند است: ورودی انکودر ۵ کیلوهرتز برای نظارت بر سرعت یا موقعیت و خروجی پالس ۲ کیلوهرتز برای کنترل درایورهای موتور پله‌ای کوچک. پسوند «V1» نشان‌دهنده بازنگری سخت‌افزاری است که پایداری و قابلیت اطمینان بهبودیافته نسبت به سری اصلی ارائه می‌دهد.

مشخصات فنی

سؤالات متداول فنی

س1: از آنجا که این مدل از توسعه پشتیبانی نمی‌کند، چگونه می‌توانم ورودی/خروجی بیشتری اضافه کنم؟

ج1: اگر پروژه شما بیش از ۱۰ نقطه ورودی/خروجی نیاز داشته باشد، باید به مدل CPM1A-20 یا CPM1A-30 ارتقا دهید. نسخه ۱۰ نقطه‌ای به‌طور فیزیکی به عنوان یک کنترلر ترمینال کم‌هزینه و غیرقابل توسعه طراحی شده است.

س2: کدام دستگاه‌های میدانی با خروجی «Sinking» سازگارند؟

ج2: باید از بارهایی مانند رله‌ها یا سلونوئیدها استفاده کنید که اتصال «مثبت مشترک» دارند. PLC مسیر به ترمینال منفی (۰ ولت) را برای تکمیل مدار فراهم می‌کند. این استاندارد برای ترانزیستورهای نوع NPN است.

س3: آیا برنامه با سایر مدل‌های CPM1A سازگار است؟

ج3: بله. برنامه‌های نوشته شده برای مدل ۱۰ نقطه‌ای را می‌توان روی مدل‌های بزرگ‌تر CPM1A (مانند نسخه ۳۰ نقطه‌ای) بارگذاری و استفاده کرد، به شرطی که آدرس‌های ورودی/خروجی متناسب با سخت‌افزار بزرگ‌تر بازنگری شوند.

راهنمای مهندسی و نصب

• فشردگی سیم‌کشی: به دلیل عرض بسیار باریک ۶۶ میلی‌متر، دسترسی به ترمینال‌ها محدود است. از سیم‌های با سطح مقطع ۰.۵ تا ۱.۲۵ میلی‌متر مربع با سرسیم عایق‌دار استفاده کنید تا نصب تمیز انجام شده و رشته‌های سیم اضافی باعث اتصال کوتاه بین منبع تغذیه ۲۴ ولت DC و ترمینال‌های ورودی/خروجی نشوند.

• منطق خروجی پالس: خروجی پالس ۲ کیلوهرتز برای موقعیت‌یابی با سرعت پایین مناسب است. اگر درایور موتور پله‌ای شما به سیگنال با فرکانس بالاتر برای عملکرد روان نیاز دارد، نسبت دنده‌ها را بر اساس این محدودیت ۲ کیلوهرتز محاسبه کنید تا از «لرزش» در حرکت موتور جلوگیری شود.

• روش نصب: این واحد برای نصب روی ریل DIN طراحی شده است. با توجه به وزن سبک آن (۰.۳۰ کیلوگرم)، اطمینان حاصل کنید که گیره‌های ریل DIN به‌خوبی درگیر شده‌اند؛ در محیط‌های با لرزش زیاد، از توقف انتهایی برای جلوگیری از لغزش PLC روی ریل استفاده کنید.

مزایای مهندسی

CPM1A-10CDT-D-V1 با طراحی «قابل نصب در هر مکان» متمایز می‌شود. این یکی از کوچک‌ترین PLCهای صنعتی موجود در بازار است که امکان قرارگیری در جعبه‌های کنترل کوچک یا حتی مستقیماً روی قاب ماشین را فراهم می‌کند. خروجی‌های ترانزیستوری آن برای سوئیچینگ با فرکانس بالا مناسب هستند که مزیت بزرگی نسبت به میکرو PLCهای مبتنی بر رله است که ممکن است پس از چند میلیون سیکل خراب شوند. علاوه بر این، وجود شمارنده سرعت بالا (۵ کیلوهرتز) در چنین دستگاه کوچکی امکان نظارت دقیق بر شمارش تولید یا سرعت نقاله را با هزینه‌ای بسیار کمتر از سیستم‌های PLC بزرگ فراهم می‌کند.
