تولیدکننده: Omron
شماره محصول: CPM1A-30CDT1-A-V1
کشور سازنده:ژاپن
نوع محصول: میکروپیالسی تغذیهشونده با AC
پرداخت: حواله بانکی (T/T)، وسترن یونیون
وزن: 500g
بندر حمل و نقل: شیامن
گارانتی: ۱۲ ماه

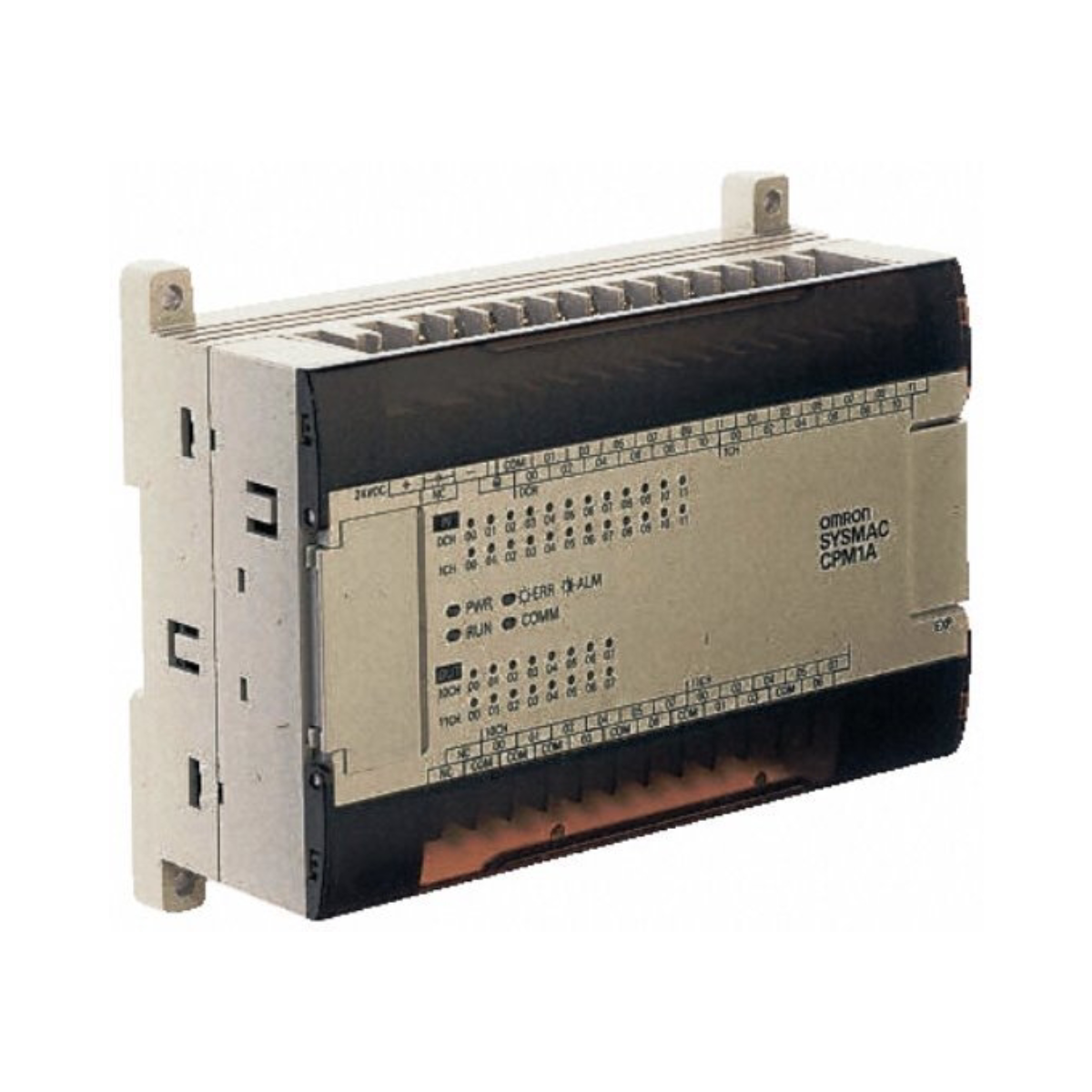

Omron CPM1A-30CDT1-A-V1 یک میکرو PLC با عملکرد بالا است که برای کاربردهایی طراحی شده است که به اتصال مستقیم برق AC و ورودی/خروجی دیجیتال با چگالی بالا نیاز دارند. این واحد با ۱۸ ورودی دیجیتال و ۱۲ خروجی ترانزیستوری، یک پایه کنترلی همهکاره ۳۰ نقطهای برای ماشینآلات کوچک تا متوسط فراهم میکند. حرف «A» در نام مدل نشاندهنده منبع تغذیه AC با محدوده گسترده (۸۵ تا ۲۶۴ VAC) است و نیاز به آداپتور خارجی ۲۴ VDC برای خود کنترلر را از بین میبرد. این محصول با خروجیهای ترانزیستوری (نوع Source)، انتخابی ایدئال برای منطق PNP مطابق استانداردهای اروپایی است؛ در این پیکربندی، PLC ولتاژ مثبت را به بار تأمین میکند.
CPM1A-30CDT1-A-V1 برای سرعت و قابلیت توسعه ساخته شده است. با سرعت اجرای منطق از $0.72 \ \mu\text{s}$، زمان پاسخ سریع را برای کنترل ترتیبی تضمین میکند. این مدل دارای ظرفیت برنامه ۲ کیورد و حافظه داده ۱ کیورد است و از اسکریپتهای پیچیده اتوماسیون پشتیبانی میکند.
یکی از مزیتهای اصلی آن، منبع تغذیه سرویس داخلی ۲۴ VDC (معمولاً ۳۰۰mA) است که میتوان از آن برای تغذیه مستقیم حسگرها یا تجهیزات ورودی کوچک از پایانههای PLC استفاده کرد. این ماژول از حداکثر ۳ واحد توسعه پشتیبانی میکند و به سیستم اجازه میدهد متناسب با نیازهای تولید شما گسترش یابد. برای وظایف حرکتی پایه، یک ورودی انکودر ۵ kHz و یک خروجی پالس ۲ kHz دارد که برای موقعیتیابی ساده نوار نقاله یا همگامسازی سرعت ایدئال هستند.
| ویژگی | مشخصات |
| مدل | CPM1A-30CDT1-A-V1 |
| برند | Omron |
| نقاط ورودی | ۱۸ نقطه (24 VDC) |
| نقاط خروجی | ۱۲ نقطه (ترانزیستوری، Source/PNP) |
| منبع تغذیه | ۸۵ تا ۲۶۴ VAC (50/60 Hz) |
| سرعت منطق | 0.72 μs تا 1.72 μs |
| حافظه برنامه | ۲ کیورد |
| حافظه داده | ۱ کیورد |
| قابلیت توسعه | حداکثر ۳ واحد |
| توابع داخلی | ۱ انکودر (۵ kHz)، ۱ خروجی پالس (۲ kHz) |
| ابعاد | 90 x 130 x 70 mm |
| وزن | 0.65 kg (خالص) / 1.5 kg (حمل) |
سؤال ۱: مزیت منبع تغذیه AC در این مدل چیست؟
پاسخ ۱: منبع تغذیه یکپارچه ۸۵-۲۶۴ VAC به شما امکان میدهد PLC را مستقیماً به برق شهری استاندارد مجموعه متصل کنید. این کار چیدمان تابلو کنترل را سادهتر میکند و هزینه افزودن منبع تغذیه جداگانه ۲۴ VDC برای سختافزار PLC را کاهش میدهد.
سؤال ۲: خروجی «نوع Source» (PNP) برای سیمکشی من چه معنایی دارد؟
پاسخ ۲: در پیکربندی Source، پایانه خروجی PLC هنگام روشن بودن خروجی، +24 VDC را تأمین میکند. طرف دیگر بار شما (رله یا شیر) باید به پایانه 0V/زمین متصل شود. این روش در بسیاری از استانداردهای صنعتی ایمنیمحور رایج است.
سؤال ۳: آیا میتوانم از خروجی داخلی ۲۴ VDC برای شیرهای سلونوئیدی استفاده کنم؟
پاسخ ۳: معمولاً خیر. منبع تغذیه سرویس داخلی برای تجهیزات کممصرفی مانند حسگرهای مجاورتی یا انکودرها در نظر گرفته شده است (معمولاً حداکثر 0.3A). شیرهای سلونوئیدی معمولاً به جریان بیشتری نیاز دارند و برای جلوگیری از مشکلات ریست PLC باید از یک منبع تغذیه خارجی اختصاصی استفاده کنند.
مدیریت توان سرویس: هنگام استفاده از خروجی داخلی ۲۴ VDC برای حسگرها، مجموع جریان مصرفی را محاسبه کنید. عبور از حد ۳۰۰mA میتواند باعث خاموش شدن PLC یا عملکرد نامنظم آن شود. اگر برای تجهیزات میدانی به توان بیشتری نیاز دارید، همیشه از منبع تغذیه DC خارجی استفاده کنید.
محافظت از ترانزیستور: خروجیهای ترانزیستوری به «پسزنی» القایی حساس هستند. هنگام راهاندازی رلههای DC یا شیرهای سلونوئیدی، همیشه یک دیود هرزگرد (1N4007 یا مشابه آن) را بهصورت موازی با بار نصب کنید تا از آسیبدیدن ترانزیستورهای PNP داخلی PLC بر اثر نیروی محرکه الکتریکی معکوس جلوگیری شود.
ایمنی سیمکشی AC: از آنجا که این واحد با برق AC کار میکند، مطمئن شوید سیمهای L (فاز) و N (نول) بهدرستی به پایانههای تعیینشده متصل شدهاند. برای تغذیه PLC از یک مدارشکن اختصاصی استفاده کنید تا تعمیر و نگهداری ایمن، بدون خاموش کردن کل دستگاه، امکانپذیر باشد.
CPM1A-30CDT1-A-V1 به دلیل معماری یکپارچه منبع تغذیه، محصولی متمایز است. این مدل با ترکیب منبع تغذیه AC و خروجیهای PNP از نوع Source، الزامات بیشتر استانداردهای جهانی ماشینآلات را در یک واحد فشرده برآورده میکند. عمق ۷۰ میلیمتری آن (که برای جای دادن ترانسفورماتور کمی بیشتر از مدلهای DC است) همچنان امکان نصب در محفظههای کمعمق را فراهم میکند. سرعت پردازش 0.72 μs تضمین میکند که PLC بتواند وقفههای ورودی با فرکانس بالا را مدیریت کند و برای ماشینهایی که شمارش سریع یا زمانبندی دقیق انجام میدهند، قابلیت اطمینان بالایی داشته باشد.
