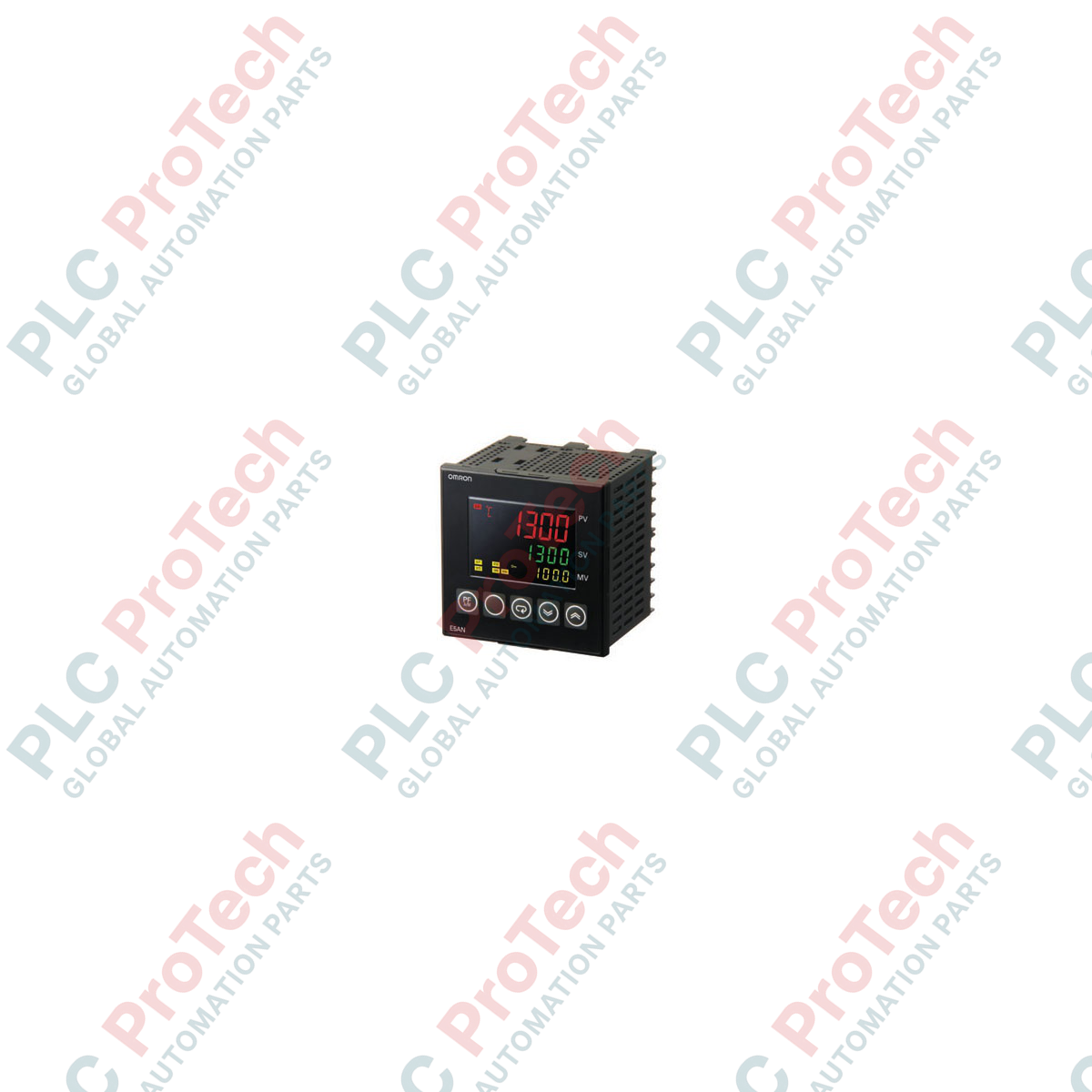

کنترل‌کننده دمای دیجیتال سری E5AN امرن E5AN-Q3MT-500-N

مرور فنی

E5AN-Q3MT-500-N یک کنترلر دیجیتال پیشرفته دما با ابعاد 1/4 DIN است که برای تنظیم فرایندهای حرارتی با دقت بالا طراحی شده است. در کاربردهای صنعتی حیاتی مانند تولید نیمه‌رسانا، اکستروژن پلاستیک، عملیات حرارتی متالورژیکی و بازپخت شیشه، تثبیت دقیق دما برای جلوگیری از عیوب ساختاری و به حداقل رساندن زمان توقف عملیاتی ضروری است. این کنترلر از الگوریتم پیشرفته کنترل 2-PID با تنظیم خودکار استفاده می‌کند تا مسیرهای حرارتی بهینه را ایجاد کرده و از بیش‌جهش جلوگیری کند. این دستگاه با بهره‌گیری از حلقه نمونه‌برداری سریع 60 میلی‌ثانیه‌ای و ورودی‌های چندگانه با وضوح بالا، کنترل قطعی فرایند را در شرایط تغییرات بسیار پویای بار حرارتی تضمین می‌کند.

معماری کنترل و پیکربندی سیستم

این کنترلر با پیکربندی سخت‌افزاری ماژولار و متناسب با حلقه‌های فرایندی با قابلیت اطمینان بالا طراحی شده است. دستگاه دارای یک بخش ورودی یونیورسال است که به‌صورت ذاتی از انواع ترموکوپل (K، J، T، E، L، U، N، R، S، B، W، PL II)، دماسنج‌های مقاومتی پلاتینی (Pt100، JPt100) و ورودی‌های ولتاژ/جریان آنالوگ (4-20 mA، 0-20 mA، 1-5 V، 0-5 V، 0-10 V) پشتیبانی می‌کند. بلوک خروجی کنترل به یک خروجی ولتاژ (12 VDC) مجهز است که برای راه‌اندازی رله‌های حالت جامد خارجی (SSR) در کاربردهای کنترل تناسبی با قطع‌و‌وصل مکرر بهینه شده است. برای ارتقای اینترلاک‌های ایمنی موضعی، این معماری شامل سه خروجی رله کمکی مستقل برای ارسال انعطاف‌پذیر هشدارهاست. پسوند «-500» نشان‌دهنده وجود پوشش ترمینال به‌عنوان لوازم جانبی ایمنی استاندارد است که از تکنسین‌های حاضر در محل در برابر مسیرهای ترمینال با ولتاژ بالا محافظت می‌کند.

مشخصات تجهیزات

پرسش‌های متداول سخت‌افزاری

تفاوت عملکردی بین E5AN-Q3MT-500 قدیمی‌تر و نسخه «-N» چیست؟
نشان‌گذاری «-N» بیانگر نسل ارتقایافته سری OMRON است. این نسخه دارای چرخه نمونه‌برداری بهبودیافته 60 میلی‌ثانیه‌ای (کاهش‌یافته از 250 میلی‌ثانیه)، پنل نمایشگر ارتقایافته 11 سگمنتی با قابلیت رؤیت بالا و پارامترهای تنظیم پیشرفته گسترده‌تر است. این مدل جایگزینی مستقیم و سازگار از نظر عملکرد با مدل‌های قدیمی بدون پسوند N محسوب می‌شود.

آیا می‌توان خروجی‌های رله کمکی این دستگاه را به‌عنوان خروجی کنترل پیکربندی کرد؟
خیر. تنظیم حلقه اصلی باید توسط خروجی ولتاژ 12 VDC که یک SSR را راه‌اندازی می‌کند انجام شود. سه خروجی کمکی، رله‌های داخلی هستند که صرفاً از طریق نرم‌افزار نگاشت می‌شوند و برای هشدارهای رویدادی (مانند حدود بالا/پایین، انحراف و سوختگی حلقه) یا اینترلاک‌های منطقی پایه اختصاص دارند.

آیا برای تغییر حسگر ترموکوپل نوع K به حسگر RTD نوع Pt100، این مدل به جامپرهای سخت‌افزاری دستی نیاز دارد؟
خیر، نیازی به تغییر جامپر سخت‌افزاری نیست. بخش ورودی کاملاً یونیورسال است. تکنسین‌های محل فقط باید پیکربندی پارامترهای نرم‌افزاری داخلی را از طریق پنل نمایشگر جلویی یا نرم‌افزار CX-Thermo تغییر دهند تا مشخصات حسگر عوض شود.

دستورالعمل‌های نصب و سیم‌کشی در محل

• برش پنل و نصب محفظه: یک برش مربعی استاندارد 1/4 DIN به ابعاد 92 mm x 92 mm در پنل آماده کنید. کنترلر را از سمت جلوی پنل وارد کرده و با استفاده از براکت‌های نصب ارائه‌شده، آن را از پشت محکم کنید. پیچ‌های تثبیت را با گشتاور 0.43 تا 0.58 N-m سفت کنید تا آب‌بندی محکم پنل جلویی مطابق NEMA 4X/IP66 تضمین شود.
• محافظت حسگر و جداسازی ورودی: برای به حداقل رساندن اختلال نویز فرکانس بالا در ورودی‌های کم‌ولتاژ ترموکوپل یا RTD، کابل‌های حسگر را از داخل لوله‌های فلزی اختصاصی و متصل به زمین عبور دهید. اطمینان حاصل کنید خطوط ورودی حداقل 200 mm از کلیدهای منبع تغذیه سنگین 230/400 VAC و خطوط تغذیه موتورها فاصله داشته باشند.
• سیم‌کشی SSR برای کنترل تناسبی: خروجی کنترل ولتاژ 12 VDC را مستقیماً به ترمینال‌های ورودی رله حالت جامد خارجی (SSR) متصل کنید. قطبیت صحیح را رعایت کنید (ترمینال 1 مثبت، ترمینال 2 منفی). اطمینان حاصل کنید جریان ترکیبی حلقه از 21 mA بیشتر نشود تا از آسیب به ترانزیستور داخلی جلوگیری شود.
• مدیریت حرارتی و محیطی: از نصب دستگاه در محیط‌هایی با غلظت بالای گازهای خورنده (مانند گوگرد یا آمونیاک) خودداری کنید. هنگام نصب چند کنترلر به‌صورت افقی در یک آرایه پنلی، حداقل فاصله 20 mm بین دستگاه‌ها را حفظ کرده و اطمینان حاصل کنید دمای محیط داخلی پنل کمتر از 55 deg C باقی بماند.
