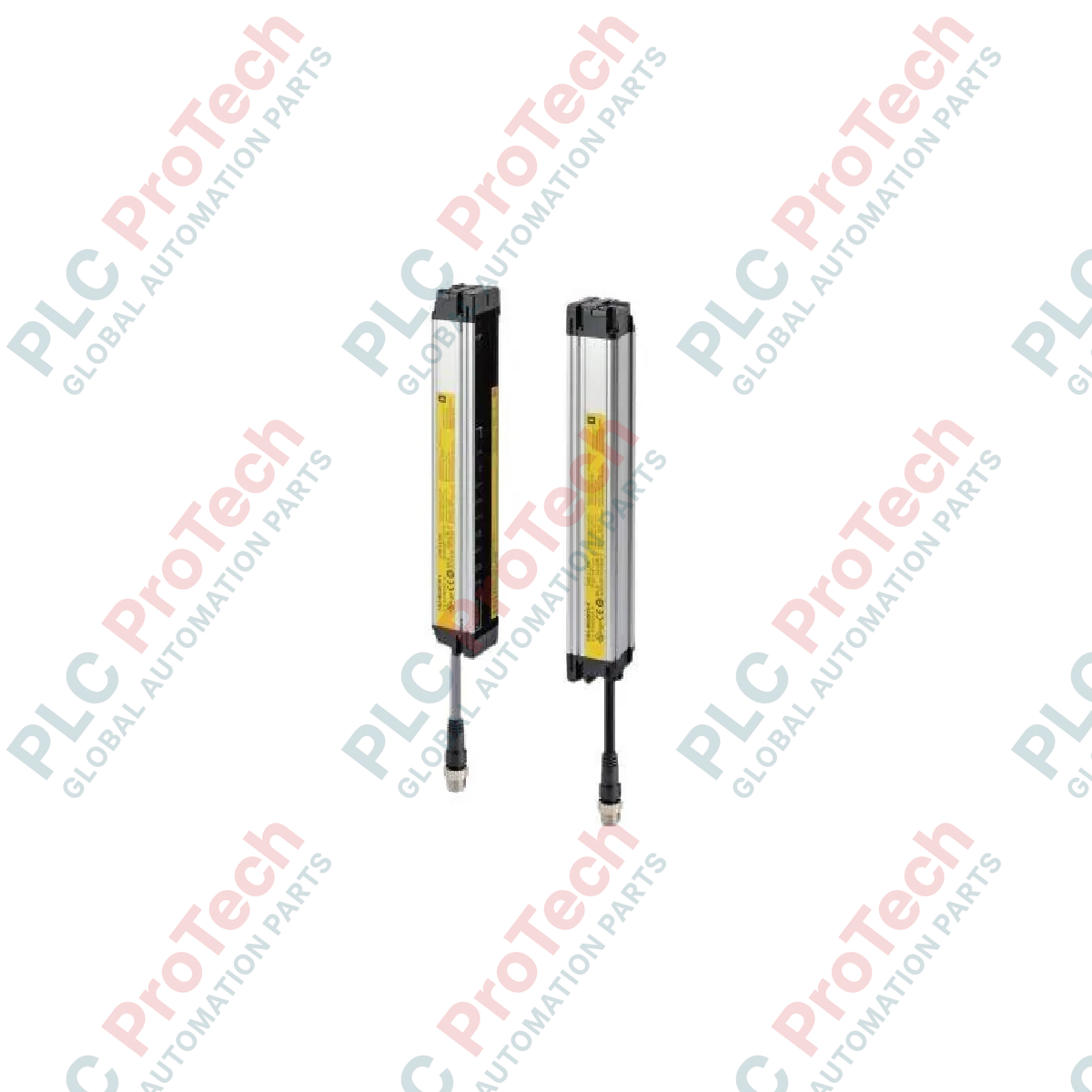

پرده نوری ایمنی سری F3SJ مدل Omron F3SJ-B0465P25

توضیحات

پرده نوری ایمنی Omron F3SJ-B0465P25 با فراهم‌کردن تشخیص قابل‌اعتماد دست و بازو در نواحی خودکار پرخطر، میدان نوری حفاظتی نامرئی ایجاد می‌کند تا از تماس خطرناک با تجهیزات صنعتی جلوگیری شود. این حفاظ نوری که به‌عنوان حسگر ایمنی نوع ۴ طراحی شده است، دارای ارتفاع حفاظتی ۴۶۵ میلی‌متر بوده و از ۲۲ پرتو مادون‌قرمز با فاصله ۲۰ میلی‌متر استفاده می‌کند. این تجهیز با ولتاژ تغذیه پایدار ۲۴ ولت DC کار می‌کند و خروجی‌های دوگانه PNP (OSSDها) را ارائه می‌دهد که به‌صورت یکپارچه با رله‌های پایش ایمنی و کنترلرهای ایمنی ارتباط برقرار می‌کنند. ساختار یکپارچه و مقاومت محیطی بالا، این محصول را به گزینه‌ای قابل‌اعتماد برای خطوط تولید، سلول‌های رباتیک و سامانه‌های جابه‌جایی مواد که به عملکرد مداوم و رعایت الزامات ایمنی نیاز دارند، تبدیل کرده است.

ویژگی‌ها

• حفاظت با عملکرد بالا: پرده نوری ایمنی نوع ۴، مطابق با استانداردهای جهانی ایمنی برای حفاظت از دست و بازو است.
• طراحی ساده و یکپارچه: محفظه جمع‌وجور، یکپارچه‌سازی مکانیکی را در فضای محدود ماشین آسان می‌کند.
• محدوده عملکرد طولانی: تشخیص پایدار را در فاصله‌های ۰٫۲ تا ۷ متر تضمین می‌کند.
• طراحی مقاوم در برابر شرایط محیطی: درجه حفاظت IP65 از اجزای نوری داخلی در برابر گردوغبار و جت‌های آب کم‌فشار محافظت می‌کند.
• خروجی‌های دوگانه PNP: یکپارچه‌سازی ایمنی افزونه با PLCهای ایمنی و رله‌های کنترلی را تسهیل می‌کند.

کاربردها

• سلول‌های کاری رباتیک: پیرامون بازوهای رباتیک مفصل‌دار و ابزارهای انتهایی، محدوده‌های نوری حفاظتی ایجاد می‌کند.
• خطوط بسته‌بندی و مونتاژ: از نقاط دسترسی که کارکنان با مکانیزم‌های متحرک انتقال یا مرتب‌سازی تعامل دارند، محافظت می‌کند.
• پرس‌کاری و شکل‌دهی فلز: از ورود اپراتور به مناطق خطرناک پرس هنگام اجرای چرخه جلوگیری می‌کند.
• جابجایی مواد: ورود فیزیکی به نواحی انبارش خودکار، پالت‌گذاری و بازیابی را محدود می‌کند.

مشخصات فنی

مدل‌های جایگزین و سازگاری

سری F3SJ-B (Basic) می‌تواند به‌راحتی جایگزین پرده‌های قدیمی F3SJ-E (Easy) امرن شود؛ در مواردی که حلقه‌های بازخورد پیشرفته یا بردهای حسگری طولانی‌تر موردنیاز هستند، همچنین در صورت عدم نیاز به عملکردهای بسیار سفارشی حذف پرتو یا بی‌اثرکردن حفاظ، می‌توان آن را با سیستم‌های سری F3SJ-A (Advanced) تعویض کرد. اطمینان حاصل کنید پارامترهای کنترل‌کننده ایمنی شما بررسی شده‌اند، زیرا پسوندهای مختلف در خانواده F3SJ منطق خروجی (PNP در برابر NPN) و پیکربندی‌های سیم‌کشی متفاوتی را مشخص می‌کنند.

اشتباهات رایج کاربردی و نکات مهندسی

هنگام نصب واحدها در نزدیکی یکدیگر، باید هم‌راستایی فیزیکی و تداخل نوری مدیریت شود. اگر چند سیستم F3SJ-B را پشت‌به‌پشت نصب می‌کنید، جهت فرستنده و گیرنده را از نظر فیزیکی به‌صورت متناوب قرار دهید تا از تداخل متقابل جلوگیری شود. از قرار دادن سطح گیرنده در معرض نور مستقیم خورشید، لامپ‌های فلورسنت پرفرکانس یا سطوح بازتابنده شدید خودداری کنید؛ این عوامل می‌توانند باعث قفل‌شدن‌های متناوب یا سیگنال‌های نادرست وضعیت نوری شوند.

نکات راه‌اندازی و سیم‌کشی

خروجی‌های ایمنی OSSD1 و OSSD2 را همیشه در کابل‌های جداگانه، شیلددار و دارای اتصال زمین اجرا کنید تا از کوپلینگ خازنی و اتصال کوتاه احتمالی به خط 24 VDC جلوگیری شود؛ چنین اتصالی باعث ایجاد خطا می‌شود. برای تنظیم دقیق هم‌راستایی نوری، از نشانگرهای LED یکپارچه روی گیرنده استفاده کنید؛ هنگامی که پرتوهای بالا و پایین به‌درستی هم‌راستا شوند، نشانگرها از قرمز به سبز ثابت تغییر می‌کنند و کوپلینگ نوری پایدار و قابل‌اعتماد را تضمین می‌کنند.
