تولیدکننده: Omron
شماره محصول: H7CX-A11D1-N
کشور سازنده:ژاپن
نوع محصول: شمارندههای چندمنظوره
پرداخت: حواله بانکی (T/T)، وسترن یونیون
وزن: 2000g
ابعاد: 4.8 cm x 8.41 cm x 4.8 cm
بندر حمل و نقل: شیامن
گارانتی: ۱۲ ماه

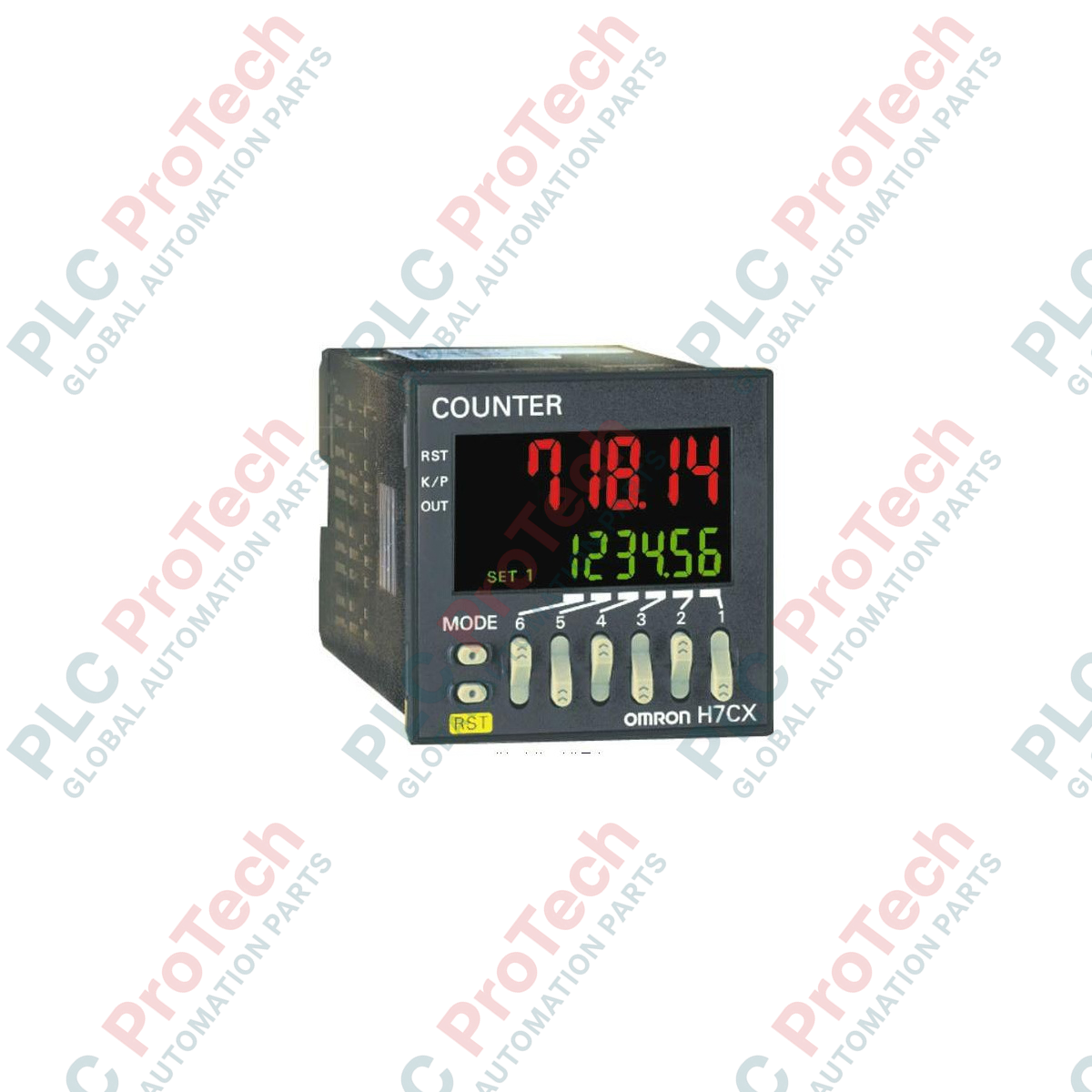

به طور یکپارچه در خطوط پردازش مدرن ادغام شده، Omron H7CX-A11D1-N به عنوان یک شمارنده و تاکومتر دیجیتال دقیق 1/16 DIN طراحی شده برای نظارت سریع پالس و هماهنگی خروجی عمل میکند. این کنترلر چند حالته مجهز به نمایشگر کاراکتر دو رنگ زنده است که به اپراتورها امکان میدهد شمارشها، دستهها و معیارهای سرعت را روی یک پنل جمع و جور دنبال کنند. دستگاه از باس کنترل چند ولتاژ پشتیبانی میکند و مسیرهای خروجی تماس و حالت جامد انعطافپذیر را برای راهاندازی ایمن و قابل اعتماد فرآیندهای اتوماسیون ثانویه ادغام میکند.
| پارامتر مشخصات | مقدار مهندسی |
|---|---|
| سازنده | اومرون |
| مرجع مدل | H7CX-A11D1-N |
| تعداد ارقام نمایشگر | 6 رقم (-99999 تا 999999) |
| ولتاژ منبع تغذیه | 12 تا 24 ولت DC / 24 ولت AC با فرکانس 50/60 هرتز |
| اتصالات خارجی | چیدمان اتصال سوکت 11 پین |
| سرعت پردازش ورودی | 30 هرتز یا 5 کیلوهرتز (قابل انتخاب با سوئیچ DIP) |
| انواع خروجی | تماس (SPDT: 250 ولت AC، 3 آمپر مقاومتی) و ترانزیستور (NPN/PNP کلکتور باز: 30 ولت DC، 100 میلیآمپر) |
| محدوده حفاظت کلید | قفل فیزیکی از طریق سطوح داخلی فریمور |
| حد دمای عملیاتی | -10 تا 55 درجه سانتیگراد (بدون یخزدگی یا تراکم) |
| رتبهبندی قاب جلو | IP66 / NEMA 4X (ضد گرد و غبار و ضد چکه) |
| وزن حمل و نقل (محاسبه شده) | 2.0 کیلوگرم (شامل لایههای جعبه محافظ ایمن) |
| ابعاد قاب (محاسبه شده) | 48.0 میلیمتر در 48.0 میلیمتر (سبک نصب پنل 1/16 DIN) |
| عمق وارد شدن بدنه | 84.1 میلیمتر |
| ترمینال 11 پین | تخصیص عملکرد |
|---|---|
| پین 1 | مشترک ورودی (GND) |
| پین 2 | ورودی منبع تغذیه (12-24 ولت DC / 24 ولت AC) |
| پین 3 | ورودی شمارش 1 (ورودی سیگنال CP1) |
| پین 4 | ورودی شمارش 2 (ورودی سیگنال CP2) |
| پین 5 | ورودی ریست / سیگنال فرمان دروازه |
| پین 6 | خروجی ترانزیستور امیتر / مشترک |
| پین 7 | ورودی منبع تغذیه (12-24 ولت DC / 24 ولت AC) |
| پین ۸ | کلکتور خروجی ترانزیستور (گزینه NPN/PNP) |
| پین ۹ | رله خروجی کنتاکت مشترک (COM) |
| پین ۱۰ | رله خروجی کنتاکت معمولاً بسته (NC) |
| پین ۱۱ | رله خروجی کنتاکت معمولاً باز (NO) |
نسخههای با پسوند -N مستقیماً جایگزین مدلهای قدیمی H7CX ۱۱ پین میشوند. در حالی که تخصیص پینها کاملاً یکسان است، توجه داشته باشید که پارامترهای برنامه داخلی پیشفرض ممکن است بین نسخههای استاندارد و جدیدتر متفاوت باشد. پیکربندی سوئیچ DIP روی بدنه جانبی را بررسی کنید تا نسبتهای تقسیم داخلی، حالتهای شمارش و پروفایلهای پاسخ با پیکربندی نصب تاریخی همراستا باشند.
هنگام تنظیم برای حداکثر سرعت شمارش ۵ کیلوهرتز، اطمینان حاصل کنید که سیگنالهای ورودی از حسگرهای مجاورت حالت جامد بدون تماس یا انکودرهای چرخشی میآیند. ورودیهای مکانیکی تماس دچار پرش تماس فیزیکی میشوند که منجر به شمارشهای نادرست و نوسانی میگردد. اگر باید از رابط سوئیچ مکانیکی استفاده شود، سرعت شمارش ورودی را از طریق سوئیچهای DIP فیزیکی به ۳۰ هرتز کاهش دهید تا فیلتر نویز پایینگذر داخلی فعال شود.
اطمینان حاصل کنید که تمام کابلکشیهای ولتاژ بالا (بهویژه کنتاکتهای خروجی که بارهای القایی سنگین را سوئیچ میکنند) به صورت جداگانه از مسیرهای ورودی حسگر عبور داده شدهاند. برای ورودیهای CP1، CP2 و Reset از کابلهای جفتپیچیده و شیلددار استفاده کنید و شیلد را فقط در ترمینال پنل زمین کنید تا نویز القایی الکترومغناطیسی ناشی از درایوها و تجهیزات سوئیچ فعال اطراف کاهش یابد.
یک برش پنل استاندارد ۴۵.۰ میلیمتر در ۴۵.۰ میلیمتر مطابق مشخصات DIN آماده کنید.
واشر ضدآب را دور شانه بدنه جلویی بچسبانید تا حفاظت جلوی دستگاه مطابق استاندارد NEMA 4X / IP66 حاصل شود.
ماژول را از جلو به داخل برش پنل بلغزانید، سپس براکت آداپتور نصب را از عقب روی شاسی بلغزانید و پیچهای پنل را تا حد دست محکم کنید.
بانک سوئیچ DIP فیزیکی واقع در پنل عقب یا جانبی را مطابق عملکرد مورد نیاز، منطق ورودی (NPN در مقابل PNP) و نیازهای سرعت حسگر تنظیم کنید.
اتصالات حلقهها را با نقشه پینهای سوکت ۱۱ پین بررسی کنید، سوکت را روی دستگاه محکم کنید و خطوط تغذیه را وصل کنید تا راهاندازی آغاز شود.
