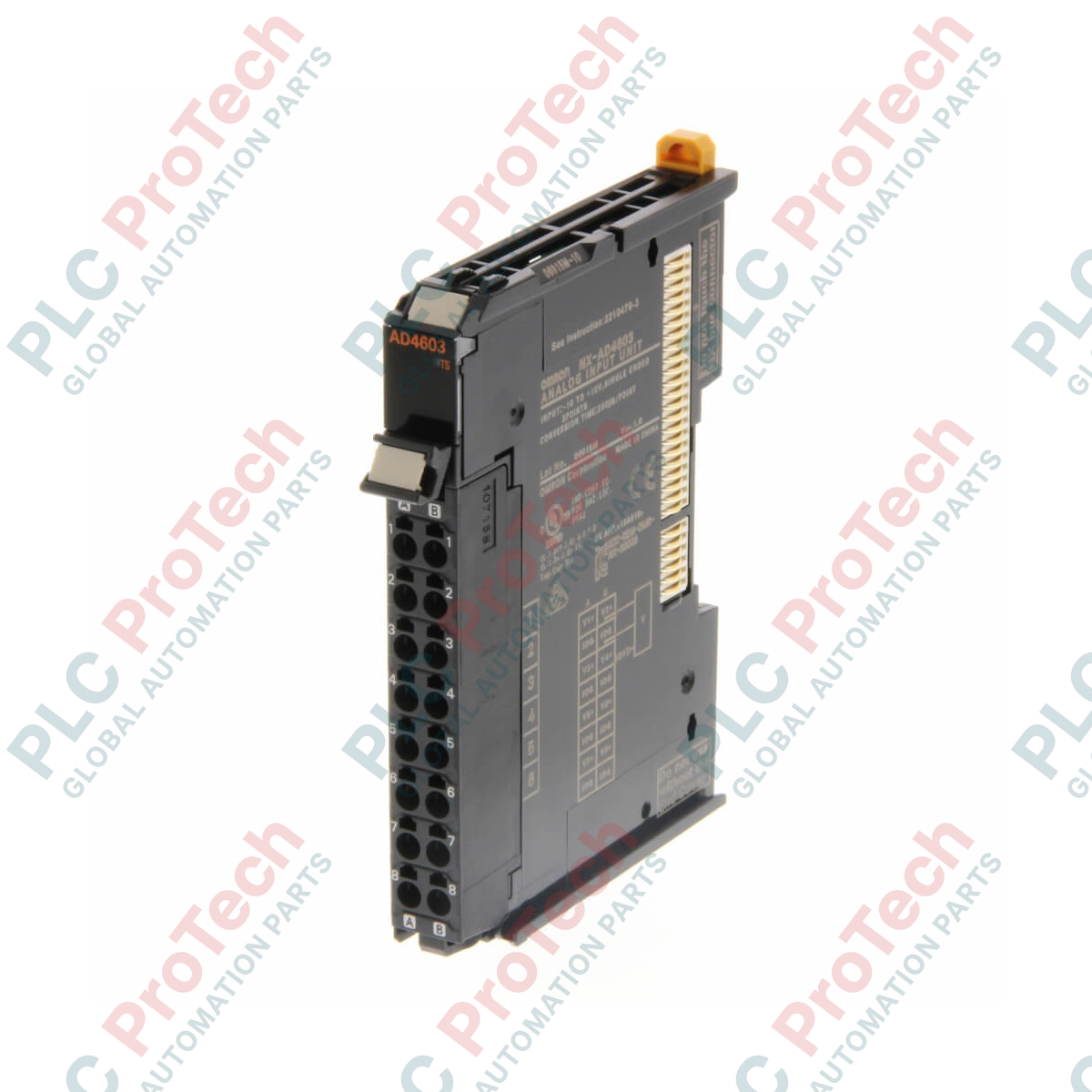

واحد ورودی آنالوگ ولتاژ 8 کاناله سری NX مدل Omron NX-AD4603

واحد ورودی آنالوگ ولتاژ 8 کاناله سری NX مدل Omron NX-AD4603

فقط 5 قلم کالا در انبار باقی مانده است

  • تولیدکننده: Omron

  • شماره محصول: NX-AD4603

  • کشور سازنده:ژاپن

  • نوع محصول: ماژول‌های ورودی آنالوگ

  • پرداخت: حواله بانکی (T/T)، وسترن یونیون

  • وزن: 70g

  • بندر حمل و نقل: شیامن

  • گارانتی: ۱۲ ماه

مشاهده جزئیات کامل
توضیحات محصول
FAQ
ارسال و بازگشت کالا
جزئیات بیشتر
نظرات کاربران

توضیحات

طراحی شده برای جمع‌آوری داده‌های با چگالی بالا در پلتفرم اتوماسیون Sysmac، Omron NX-AD4603 نظارت ولتاژ آنالوگ تک‌سر با سرعت بالا را در هشت کانال مستقل فراهم می‌کند. این ماژول با وضوح بالا در سیستم ورودی/خروجی سری NX امرون ادغام می‌شود و ارتباط بی‌وقفه با کنترلرهای Sysmac NJ/NX یا کوپلرهای صنعتی را ارائه می‌دهد. با تبدیل ورودی‌های فیزیکی آنالوگ به مقادیر دیجیتال دقیق تحت معماری تازه‌سازی آزاد، Omron NX-AD4603 ردیابی قابل اعتماد فرآیند را برای محیط‌های پیچیده تولید صنعتی تضمین می‌کند.

ویژگی‌ها

  • چیدمان ۸ نقطه‌ای با چگالی بالا: هشت کانال ورودی تک‌سر را در عرض فشرده ۱۲ میلی‌متر جای می‌دهد تا فضای تابلو کنترل بهینه شود.
  • دامنه ولتاژ صنعتی استاندارد: ورودی‌های -۱۰ ولت تا +۱۰ ولت مستقیم را می‌پذیرد و از ترنسدیوسرهای فشار، دما و جریان استاندارد پشتیبانی می‌کند.
  • دقت تبدیل بالا: وضوح ۱/۸۰۰۰ مقیاس کامل را ارائه می‌دهد و ورودی‌های آنالوگ را به مقیاس دیجیتال اعشاری -۴۰۰۰ تا ۴۰۰۰ نگاشت می‌کند.
  • تازه‌سازی آزاد مداوم: چرخه‌های به‌روزرسانی ناهمزمان و مداوم را برای کاربردهایی که نیاز به همگام‌سازی با چرخه PLC اصلی ندارند، فراهم می‌کند.
  • حفاظت ورودی مقاوم: محافظت‌های داخلی از حداکثر ولتاژ مطلق +/-۱۵ ولت پشتیبانی می‌کند تا از آسیب ناشی از نوسانات ولتاژ گذرا جلوگیری شود.

کاربردها

  • تلومتری چند حسگری ماشین: حسگرهای جابجایی، فشار و سطح را مستقیماً در شبکه کنترل اصلی ادغام می‌کند.
  • اتوماسیون کارخانه و مونتاژ: بازخورد آنالوگ از عملگرهای ابزار و سیستم‌های قفل خودکار را نظارت می‌کند.
  • نظارت مداوم بر فرآیند: بازخورد الکتریکی با فرکانس بالا را در ماشین‌های بسته‌بندی و جابجایی مواد ثبت می‌کند.

مشخصات فنی

پارامتر مقدار مشخصات
تولیدکننده اومرون
شماره مدل NX-AD4603
تعداد ورودی‌ها ۸ نقطه
روش ورودی ورودی تک‌سر
دامنه ولتاژ ورودی -۱۰ تا +۱۰ ولت مستقیم
حداکثر رتبه‌بندی مطلق +/-۱۵ ولت مستقیم
وضوح ۱/۸۰۰۰ (مقیاس کامل)
مقدار تبدیل اعشاری -۴۰۰۰ تا ۴۰۰۰ (۰ تا ۱۰۰٪)
دقت کلی (در ۲۵ درجه سانتی‌گراد) ۰.۲٪ (مقیاس کامل)
روش تازه‌سازی ورودی/خروجی تازه‌سازی آزاد
دامنه تبدیل ورودی -۵٪ تا ۱۰۵٪ (مقیاس کامل)
وزن واحد 0.070 کیلوگرم (70 گرم)
وزن حمل و نقل (محاسبه شده) ۰.۳۵ کیلوگرم

مدل‌های جایگزین و سازگاری

ماژول Omron NX-AD4603 کاملاً با هر واحد کوپلر سری NX (مانند NX-ECC201/ECC202) و واحدهای کوپلر EtherNet/IP سازگار است. همچنین می‌تواند مستقیماً در سمت راست CPU NX1P2 نصب شود. توجه داشته باشید که نسخه ۱.۱۰ یا بالاتر Sysmac Studio برای پیکربندی کامل سخت‌افزار و کالیبراسیون لازم است. اگر ورودی‌های ولتاژ تفاضلی برای ایزوله کردن سیگنال‌های الکتریکی در سنسورهای میدانی دور لازم است، مدل‌های تفاضلی ۲ نقطه‌ای NX-AD2603 یا ۴ نقطه‌ای NX-AD3603 را در نظر بگیرید.

اشتباهات رایج کاربرد و نکات مهندسی

از آنجا که این ماژول از طراحی ورودی تک‌پایانه‌ای استفاده می‌کند، هر هشت کانال یک اتصال زمین داخلی مشترک دارند. اگر فرستنده‌های میدانی شما در پتانسیل‌های زمین به طور قابل توجهی متفاوت قرار دارند، این مرجع مشترک می‌تواند نویز حلقه زمین ایجاد کند که دقت خواندن را تحت تأثیر قرار داده یا باعث انحراف شود. در سیستم‌هایی که زمین سنسورها قابل برابر شدن نیست، از ایزولاتورهای سیگنال خارجی استفاده کنید یا به ماژول‌های ورودی تفاضلی ایزوله شده منتقل شوید.

نکات راه‌اندازی و سیم‌کشی

برای جلوگیری از تداخل الکترومغناطیسی (EMI) که می‌تواند سیگنال‌های آنالوگ سطح پایین را مخدوش کند، همیشه سیم‌کشی ورودی را از کابل‌های موتور با ولتاژ بالا و مسیرهای خروجی درایو فرکانس متغیر (VFD) دور نگه دارید. از کابل‌های جفت‌پیچیده شیلددار برای تمام ورودی‌های آنالوگ استفاده کنید و فویل شیلد را در یک نقطه زمین محکم و منفرد نزدیک به شاسی PLC زمین کنید. اطمینان حاصل کنید که ولتاژ سنسور از حد مطلق +/-15 ولت تجاوز نکند، زیرا ولتاژ بیش از حد مداوم باعث کاهش کیفیت مبدل آنالوگ به دیجیتال داخلی می‌شود.

راهنمای نصب

هشدار حیاتی: قبل از نصب فیزیکی، نصب روی پایه یا تغییرات سیم‌کشی، تمام منابع تغذیه اصلی سیستم را جدا و خاموش کنید. اطمینان حاصل کنید که تمام بار باقیمانده کاملاً تخلیه شده است. عدم خاموش کردن می‌تواند به منطق حساس داخلی CMOP آسیب زده یا باعث خطاهای ارتباطی سیستم در باس NX شود.
1

کانکتورهای راهنما در کنار NX-AD4603 را با واحد NX مجاور روی ریل دین تراز کنید.

2

ماژول را روی ریل دین تا زمانی که مکانیزم قفل لغزشی با صدای کلیک شنیده شود، بلغزانید.

3

سیم‌کشی میدانی را به طول مشخص شده (۸ تا ۱۰ میلی‌متر) لخت کنید و مستقیماً در ترمینال‌های اتصال بدون پیچ فشار دهید.

4

سیستم باس را روشن کنید و وضعیت را از طریق نشانگرهای LED روی نمای جلوی ماژول بررسی کنید.
