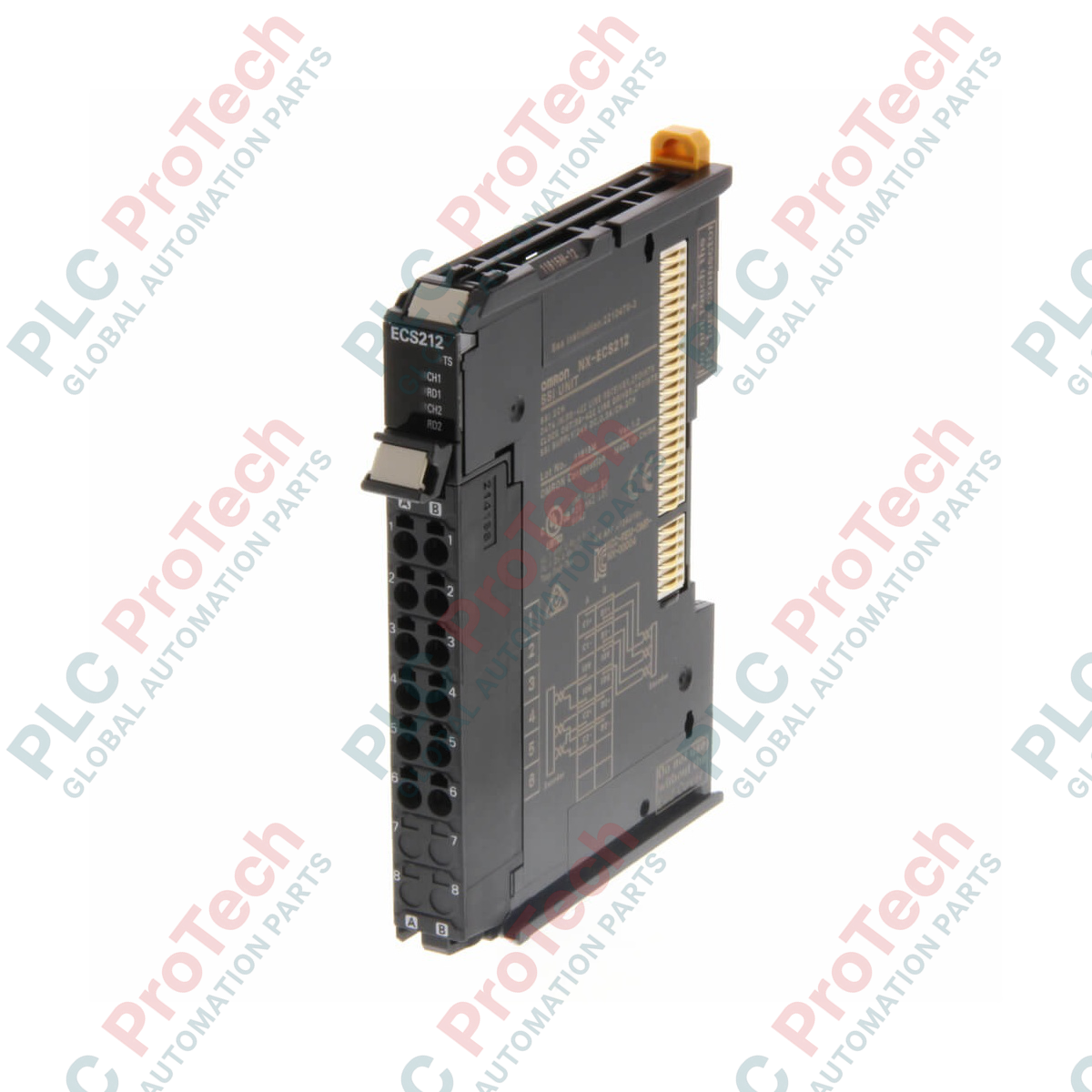

واحد ورودی SSI سری NX، مدل Omron NX-ECS212

SKU NX-ECS212

موجود در انبار

12-month warranty
Free returns within 30 days

تولیدکننده: Omron
شماره محصول: NX-ECS212
Origin ژاپن
نوع محصول: ماژول‌های رابط موقعیت PLC
پرداخت: حواله بانکی (T/T)، وسترن یونیون
وزن: 1.0 kg
ابعاد: ۱۰۰ × ۳۰ × ۸۰ میلی‌متر
بندر حمل و نقل: شیامن
گارانتی: ۱۲ ماه

Product Description

توضیحات

واحد Omron NX-ECS212 با یکپارچه‌سازی بازخورد رمزگذار مطلق در سامانه‌های کنترل حرکت بلادرنگ، یک ماژول ورودی SSI دوکاناله و پرتراکم است که برای پلتفرم‌های مبتنی بر Sysmac طراحی شده است. این واحد رابط موقعیت‌یابی، سیگنال‌های رابط سریال هم‌زمان (SSI) را مستقیماً روی گذرگاه محلی یا از طریق کوپلرهای توزیع‌شده EtherCAT رمزگشایی می‌کند و برای محورهای حرکتی دقیق، همگام‌سازی زیرمیکروثانیه‌ای فراهم می‌سازد. این ماژول با بهره‌گیری از سامانه اتصال فشاری ۱۲ نقطه‌ای بدون پیچ، کابل‌کشی میدانی را ساده می‌کند و در عین حال یکپارچگی عالی سیگنال را در ارتباطات تفاضلی RS-422 حفظ می‌کند. این ماژول با استفاده از تبدیل کد گری و پشتیبانی از نرخ‌های بود بالا تا ۲٫۰ مگاهرتز، داده‌های موقعیت‌یابی با وضوح بالا و مقاوم در برابر نویز را مستقیماً وارد چرخه فعال پردازنده کنترلر می‌کند.

ویژگی‌ها

رابط دوکاناله: دو کانال مستقل رمزگذار SSI را به‌طور هم‌زمان در یک اسلایس راه‌اندازی می‌کند.
به‌روزرسانی هم‌زمان: از به‌روزرسانی هم‌زمان ورودی/خروجی، به‌روزرسانی آزاد و به‌روزرسانی اولویت‌دهی‌شده بر اساس دوره وظیفه برای هماهنگی با چرخه‌های دقیق حرکت پشتیبانی می‌کند.
نرخ‌های ارتباطی انعطاف‌پذیر: نرخ‌های بود قابل پیکربندی از ۱۰۰ کیلوهرتز تا ۲٫۰ مگاهرتز (۱۰۰، ۲۰۰، ۳۰۰، ۴۰۰، ۵۰۰ کیلوهرتز، ۱٫۰، ۱٫۵ و ۲٫۰ مگاهرتز).
رابط‌های الکتریکی استاندارد: برای سیگنال‌های کلاک از راه‌اندازهای خط مطابق استاندارد EIA RS-422-A و برای خطوط داده از گیرنده‌های خط مطابق استاندارد RS-422-A استفاده می‌کند.
پردازش پویای داده: طول داده قابل پیکربندی تا ۳۲ بیت، با پشتیبانی از پردازش جریان داده ورودی باینری، کد گری یا خامِ تبدیل‌نشده.
ایزولاسیون گالوانیکی بالا: حفاظت مدار مبتنی بر ایزولاتور دیجیتال، منطق داخلی را در برابر اختلالات صنعتی میدان محافظت می‌کند.

کاربردها

کنترل موقعیت‌یابی مطلق در سامانه‌های گنتری پرسرعت بردار و جای‌گذار.
ردیابی جهت‌گیری و هم‌راستاسازی میز دوار در ماشین‌آلات بسته‌بندی.
سیستم‌های بازخورد عملگر خطی در سلول‌های مونتاژ تولید خودرو.
همگام‌سازی پیوسته مختصات بالابر عمودی و جرثقیل.

جدول مشخصات فنی

پارامتر	مقدار / مشخصات
سازنده	Omron
شماره مدل	NX-ECS212
سری محصول	واحد رابط موقعیت‌یابی سری NX
تعداد کانال‌ها	۲ کانال
روش به‌روزرسانی ورودی/خروجی	به‌روزرسانی آزاد، ورودی/خروجی هم‌زمان یا اولویت‌دهی‌شده بر اساس دوره وظیفه
اتصالات خارجی	ترمینال پیچی‌نشونده فشاری (۱۲ ترمینال)
سیگنال‌های ورودی	ورودی داده (D+، D-) × ۲ کانال
سیگنال‌های خروجی	خروجی کلاک (C+، C-) × ۲ کانال
رابط ورودی/خروجی	رابط سریال هم‌زمان (SSI)
سطح خروجی کلاک	سطوح راه‌انداز خط مطابق استاندارد EIA RS-422-A
سطح ورودی داده	سطوح گیرنده خط مطابق استاندارد EIA RS-422-A
حداکثر طول داده	۳۲ بیت (تک‌دور، چنددور و وضعیت قابل پیکربندی)
گزینه‌های کدگذاری	بدون تبدیل، کد باینری یا کد گری
روش ایزولاسیون	ایزولاسیون فیزیکی ایزولاتور دیجیتال
وزن خالص واحد	65 g
وزن حمل (محاسبه‌شده)	۱٫۰ کیلوگرم
ابعاد بسته‌بندی (محاسبه‌شده)	۱۰۰ × ۳۰ × ۸۰ میلی‌متر

اتصالات و رابط‌ها

شماره ترمینال	نام ترمینال	عملکرد / جهت سیگنال
A1	CH1 C+	خروجی کلاک SSI کانال ۱ (مثبت)
A2	CH1 C-	خروجی کلاک SSI کانال ۱ (منفی)
A3	CH1 D+	ورودی داده SSI کانال ۱ (مثبت)
A4	CH1 D-	ورودی داده SSI کانال ۱ (منفی)
A5	COUT1	خروجی خارجی ۱ / اتصال توزیع برق
A6	COUT2	خروجی خارجی ۲ / اتصال توزیع برق
B1	CH2 C+	خروجی کلاک SSI کانال ۲ (مثبت)
B2	CH2 C-	خروجی کلاک SSI کانال ۲ (منفی)
B3	CH2 D+	ورودی داده SSI کانال ۲ (مثبت)
B4	CH2 D-	ورودی داده SSI کانال ۲ (منفی)
B5	IOV	ترمینال مثبت منبع تغذیه I/O
B6	IOG	ترمینال زمین منبع تغذیه I/O

مدل‌های جایگزین و سازگاری

NX-ECS212 با همه کنترلرهای سری Sysmac NJ، NX1P و NX102 و همچنین واحدهای کوپلر EtherCAT سری NX، مانند NX-ECC201/202/203، سازگار است. برای محیط‌هایی که به فیدبک افزایشی به‌جای پروتکل‌های مطلق SSI نیاز دارند، به مدل ورودی انکودر افزایشی NX-EC0122 مراجعه کنید. توجه داشته باشید که برای پشتیبانی کامل پارامتریک از چیدمان‌های فریم ۳۲ بیتی، نسخه سیستم‌افزار ۱.۰ یا بالاتر باید هم روی کوپلر باس و هم در پیکربندی‌های Sysmac Studio نصب باشد.

خطاهای کاربردی و نکات مهندسی

هنگام استفاده از NX-ECS212 با کابل‌های طولانی، توجه داشته باشید که تأخیرهای انتشار مستقیماً نرخ انتقال را محدود می‌کنند. برای مسیرهای کابلی تا ۱۰۰ متر، فرکانس انتقال را از ۱۰۰ کیلوهرتز بیشتر نکنید. اگرچه رابط فیزیکی از نوع EIA-RS-422-A است، ماژول خروجی منبع تغذیه محلی انکودر ندارد؛ بنابراین انکودر باید از طریق خطوط خارجی ۲۴ VDC یا ۵ VDC که از منبع تغذیه IOV/IOG ترمینال NX یا یک ماژول توزیع برق مستقل عبور داده شده‌اند، برق‌دار شود.

نکات راه‌اندازی و سیم‌کشی

برای جلوگیری از تداخل نویز القایی ناشی از کابل‌کشی موتورهای مجاور، اطمینان حاصل کنید که همه خطوط کلاک و داده از کابل‌های زوج‌تابیده با شیلد مجزا (STP) استفاده می‌کنند. سیم‌های تخلیه شیلد را به بلوک اتصال زمین پنل مرکزی یا یک صفحه اتصال شیلد اختصاصی وصل کنید و آن‌ها را شناور رها نکنید. در Sysmac Studio، قالب فریم دقیق را، شامل تخصیص بیت‌های وضعیت تک‌دور، چنددور و کمکی، دقیقاً مطابق برگه داده انکودر سازنده پیکربندی کنید. تخصیص نادرست طول‌ها باعث خطاهای رمزگشایی آفست می‌شود.

راهنمای نصب

هشدار حیاتی:

پیش از وارد کردن یا خارج کردن ماژول از مجموعه ریل DIN، همه منابع تغذیه اصلی و ثانویه فیلد را قطع کنید. کار روی سیستم برق‌دار می‌تواند موجب خرابی جدی تجهیزات، اختلال ارتباطات روی باس NX و آسیب جسمی به کارکنان شود.

1 واحد NX را مستقیماً روی ریل DIN نصب کنید؛ ریل‌های راهنمای کنار واحد را بلغزانید تا واحد با صدای کلیک در ماژول کنترلر یا کوپلر باس مجاور محکم شود.

2 سیم‌های یک‌رشته‌ای از پیش لخت‌شده یا دارای وایرشو را داخل ترمینال‌های فشاری بدون پیچ قرار دهید. برای وارد کردن سیم به ابزار نیازی نیست؛ کافی است وایرشو را مستقیماً داخل سوراخ ترمینال موردنظر فشار دهید.

3 برای تأمین برق رابط‌های باس ارتباطی داخلی RS-422، فعال بودن تغذیه خارجی بلوک‌های ترمینال IOV و IOG را اطمینان حاصل کنید.

Shipping & Returns

Global Express Shipping

Standard Delivery: 4–6 business days via DHL, FedEx, and UPS.
Express Dispatch: Same-day dispatch for in-stock orders placed before 2:00 PM (GMT+8).
Worldwide Coverage: Serving over 150 countries.

Returns & Warranty

30-Day Guarantee: Returns accepted for in-stock products in original, factory-sealed packaging.
12-Month Warranty: Every industrial component is backed by our technical warranty.

FAQ

حداکثر طول داده پشتیبانی شده توسط NX-ECS212 چقدر است؟

NX-ECS212 از حداکثر طول فریم داده ۳۲ بیت پشتیبانی می‌کند. این طول می‌تواند به صورت پویا در تنظیمات نرم‌افزار Sysmac Studio بین بیت‌های تک‌دور، چنددور و وضعیت/خطا تخصیص یابد.

آیا این ماژول SSI خروجی برق مستقیم برای انکودرهای فعال فراهم می‌کند؟

خیر. NX-ECS212 برق کمکی ایزوله مستقیم برای انکودرها فراهم نمی‌کند. برق باید از منبع خارجی ۵ ولت یا ۲۴ ولت به انکودر منتقل شود یا از طریق خطوط توزیع برق IOV/IOG ماژول توزیع گردد.

کدام سیگنال‌های خروجی انکودر با واحد NX-ECS212 سازگار هستند؟

این واحد برای دریافت سیگنال‌های تفاضلی استاندارد SSI طراحی شده است که مطابق با استاندارد EIA RS-422-A برای راننده و گیرنده خط (خطوط کلاک و داده تفاضلی) می‌باشد.

آیا می‌توانم از NX-ECS212 با کوپلرهای EtherCAT شرکت‌های دیگر استفاده کنم؟

بله، به شرطی که کوپلر از معماری NX-bus پشتیبانی کند و پارامترهای پیکربندی دینامیک استاندارد داشته باشد. بهترین همگام‌سازی زمانی حاصل می‌شود که از کوپلرهای EtherCAT سری NX-ECC اومرون استفاده شود.
