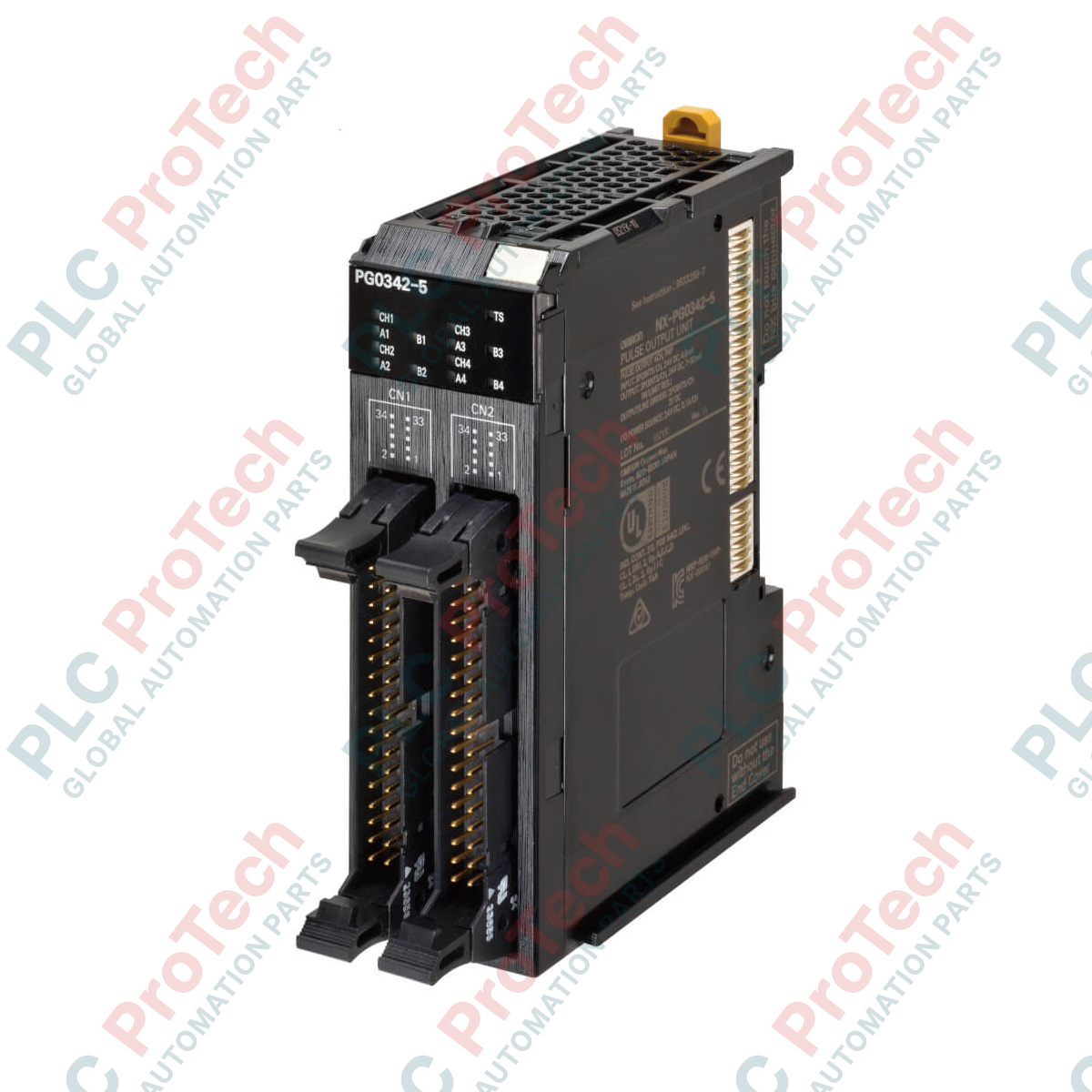

این واحد که برای یکپارچهسازی در پلتفرم اتوماسیون Sysmac طراحی شده است، Omron NX-PG0342-5 بهعنوان یک رابط کنترل حرکت چندکاناله و پرتراکم عمل میکند. این واحد خروجی پالس با ارسال توالیهای پالس با فرکانس بالا، کنترل دقیق موقعیتیابی حلقهباز درایوهای سروو و استپر را امکانپذیر میکند. این واحد با بهرهگیری از یک مرحله خروجی درایور خط قدرتمند و منطق ورودی/خروجی خارجی نوع PNP، هنگام اتصال به واحد کوپلر EtherCAT سری NX، همگامسازی همزمان در مقیاس میکروثانیه را فراهم میکند. رابط فیزیکی آن به دو کانکتور MIL سیوچهارپینی متکی است که فضای تابلو را بهینه کرده و سیمکشی میدانی پرتراکم را ساده میکند.
| پارامتر | مقدار |
|---|---|
| سازنده | Omron |
| شماره مدل | NX-PG0342-5 |
| سری | سیستم ورودی/خروجی سری NX |
| تعداد کانالها | ۴ کانال |
| فرمت خروجی پالس | خروجی درایور خط (ورودی/خروجی نوع PNP) |
| محدوده کنترل سرعت | ۱ تا ۴٬۰۰۰٬۰۰۰ پالس بر ثانیه |
| محدوده کنترل موقعیت | -۲٬۱۴۷٬۴۸۳٬۶۴۸ تا ۲٬۱۴۷٬۴۸۳٬۶۴۷ پالس |
| اتصالات خارجی | کانکتور MIL (۳۴ ترمینال × ۲) |
| روش بهروزرسانی ورودی/خروجی | بهروزرسانی همزمان ورودی/خروجی یا بهروزرسانی اولویتدار بر اساس دوره وظیفه |
| مصرف جریان | حداکثر ۵۰ میلیآمپر/CN (از منبع تغذیه ورودی/خروجی) |
| حداکثر طول کابل | خروجیهای درایور خط: ۱۰ متر / سایر ورودیها/خروجیها: ۳ متر |
| ابعاد (W × ارتفاع × عمق) | ۳۰ × ۱۰۰ × ۷۱ میلیمتر |
| وزن | ۰٫۱۵ کیلوگرم |
| وزن ارسال (محاسبهشده) | ۱٫۰۰ کیلوگرم |
| بلوک کانکتور | مشخصات رابط | نگاشت سیگنالها (برای هر کانال) |
|---|---|---|
| کانکتورهای MIL شماره ۱ و ۲ | هدرهای ۳۴ پین (دو ردیفه) | ۵ ورودی (محدودکنندههای خارجی، مبدأ، توقف و غیره) |
| رابطهای درایور پالس | خروجی خطی تفاضلی درایور خط | ۱ خروجی پالس روبهجلو، ۱ خروجی پالس معکوس |
| ورودی/خروجی کمکی | خروجیهای تأمینکننده خارجی PNP | ۳ خروجی همهمنظوره برای هر کانال |
NX-PG0342-5 نشاندهنده طراحی کانکتور MIL با چگالی بالا است. اگر چیدمان پنل شما به ترمینالهای گیرهای پیچیِ بدون پیچاندن متکی است، NX-PG0112 یا پیکربندیهای مشابه را در نظر بگیرید. اطمینان حاصل کنید مجموعه نرمافزاری توسعه Sysmac Studio برای پشتیبانی از سطح بازبینی این مدل بهروز باشد تا هنگام کامپایل از خطاهای عدم تطابق پیکربندی سختافزار جلوگیری شود.
برای جلوگیری از ناهماهنگی زمانی و ازدسترفتن پالس هنگام کار در نزدیکی حد سرعت بیشینه ۴٬۰۰۰٬۰۰۰ پالس بر ثانیه، محدودیت فیزیکی ۱۰ متری سیمکشی درایور خط را بهطور دقیق رعایت کنید. سیگنالهای درایور خط فرکانسبالا در صورت عبور موازی با خطوط موتور AC ولتاژبالا یا باسهای برق سهفاز، مستعد تضعیف و تداخل متقابل هستند.
برای اتصال انشعابی کانکتور MIL به درایوهای سروو/استپر، همیشه از کابلکشی زوج تابیده شیلددار باکیفیت (STP) استفاده کنید. اطمینان حاصل کنید شیلد کابلها مستقیماً به یک شینه اتصال زمین با امپدانس پایین و تا حد امکان نزدیک به نقطه پایانه درایو متصل شده باشد تا تداخل الکترومغناطیسی فرکانسبالای ایجادشده توسط درایوهای فرکانس متغیر مجاور کاهش یابد.
هشدار بسیار مهم:
پیش از نصب، جداسازی یا سیمکشی کانکتورهای MIL، همه منابع تغذیه سیستم کنترل را کاملاً ایزوله و قفلگذاری کنید. کار روی اتصالات برقدار میتواند باعث آسیب دائمی به درایورهای خروجی داخلی شود یا حرکات نامنظم موتور را در پی داشته باشد.
ریل راهنمای یکپارچه در پشت NX-PG0342-5 را با ساختار ریل DIN همراستا کنید و ماژول را محکم در جای خود، کنار واحد NX مجاور، بلغزانید.
اطمینان حاصل کنید قلابهای قفلکننده جانبی واحد بهدرستی در یکدیگر بلغزند تا ارتباط داخلی مطمئن باس و ریلهای تماس برق برقرار شود.
پیش از اتصال دوشاخههای کانکتور MIL دوگانه ۳۴ پین، از جهتگیری صحیح آنها اطمینان حاصل کنید. آنها را فشار دهید تا قفلهای کانکتور با صدای کلیک محکم قفل شوند؛ این صدا نشاندهنده برقراری کامل اتصال است.
Global Express Shipping
Returns & Warranty
تولیدکننده: Omron
شماره محصول: NX-PG0342-5
کشور سازنده:ژاپن
نوع محصول: ماژولهای خروجی پالس
پرداخت: حواله بانکی (T/T)، وسترن یونیون
وزن: 150g
ابعاد: ۳۰ × ۱۰۰ × ۷۱ میلیمتر
بندر حمل و نقل: شیامن
گارانتی: ۱۲ ماه
